24VAC Trafo 2x24V 100VA 24V 2x2,1A oder 48V 2,1A In 230V
57,90 €*
% 65,00 €* (10.92% gespart)Sofort verfügbar, Lieferzeit: 2-4 Tage
Artikelnummer: 43-890-00340
Produktinformationen "24VAC Trafo 2x24V 100VA 24V 2x2,1A oder 48V 2,1A In 230V"
24VAC Trafo mit 100VA, der auch als 48V Trafo verwendet werden kann. 2 Secundär-Wicklungen je 24Volt
Offener Trafo mit L-Befestigungswinkel und Lötösen.

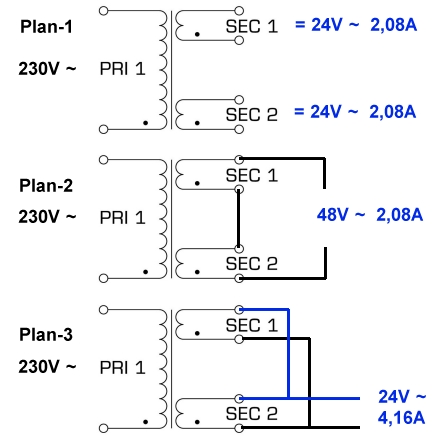

- Universaltrafo verwendbar Ausgangsspannung
- 2x 24V AC 2,08A oder
- 1x 24V AC 4,16A oder
- 1x 48V AC 2,08A
- zur sicheren elektrischen Trennung der Ein- und Ausgangsseite
- geeignet für den Aufbau von SELV sowie PELV Stromkreisen durch Begrenzung der Ausgangsspannung
- Lötanschluss für freie Verdrahtung
- sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch Vakuumimprägnierung
- Spulenkörper in 2-Kammer-Technik
- einfache Befestigung durch robuste Metallfußplatte mit Langlöchern
- nicht kurzschlussfest, gesichert mittels PTC
- Isolierstoffklasse E
Technische Daten:
- Eingangsspannung: 220-240VAC 230VAC Typisch 50-60hz
- Leistung des Trafos: 100VA
- Ausgangsspannung: 2x24V AC = Wechselspannung
- Strombelastbarkeit Ausgang: 2x 2,083A = 2x 2083mA
- Typ-Kern: EI84/43,5
- galvanisch getrennte Wicklungen
- Leerlaufverluste: 4,7W typisch
- Leerlaufspannung: Faktor ca. 1,11
- Umgebungstemperatur: max 40°C
- Schutzart: IP00

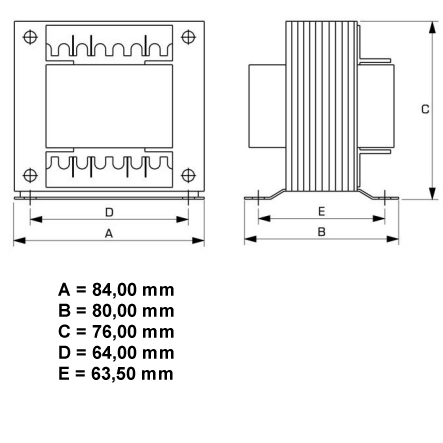

- Abm: B:84mm / Bauhöhe: 76mm / Tiefe: 80mm
- Befestigungslöcherdurchmesser 5mm im L-Winkel.
- Gewicht: 2kg
