Labornetzteil 1-30V 0-3A Regelbares Netzgerät mit Gleichrichterdioden am Eingang.  Eingangsspannung: 9VAC...bis...30VAC oder 9VDC...bis 30VDC   Stabilisierte Gleichspannung zwischen 1V und 30V mit maximaler Stromaufnahme von 3A brauchen. Selbstverständlich kann dieses Netzgerät auch für andere Zwecke verwendet werden. Wird das Trimmpotentiometer durch eine Poti Variante mit Achse ersetzt ist auch die Verwendung als regelbares Netzgerät möglich. Wenn Sie einen oder zwei 12V Bleiakkus oder Lithium Akkus am Eingang anschliessen kann daraus auch ein mobiles tragbares Labornetzteil hergestellt werden.  Technische Daten: Ausgangsspannung: einstellbar von 1V bis 30V ( je nach angelegter Eingangsspannung ) ( 3V ...30V )  Ausgang DC Gleichspannung stabilisiert Ausgangsstrom: 0-3A max. 3A = 3000mA  Restwelligkeit: nur 0.5mV kurzschlussgeschützt überlastgeschützt Elko für Siebung mit 10000uF IC Regler LM723 Transistor-Out über MJ3001 Eingangsspannung: 9 bis 30VAC oder 9 bis 30VDC  (von der gewünschten Ausgangsspannung abhängig)   Transformator getrennt erhältlich ( erhältlich 12V AC / 15VAC / 18VAC / 24VAC / 30VAC  oder auch mobil betreibbar z.B. mit einem oder zwei 12V Bleiakku oder entsprechendem Lithium Akku  Abmessungen: 130 x 91 x 50mm Lieferung inklusive Kühlkörper, Platine, Bauteilen und Anleitung  Lieferumfang: Bausatz, Platine Bauteile und Anleitung  Optional erhältlich fals Sie dies ggf. benötigen:  Bst Nr 21-817-00520 = 10Kohm solides Drahtpoti mit 6mm Metallachse Bst Nr 21-817-00070 = 10Kohm Poti mit 6mm Kunststofflachse  Bst Nr 21-817-00053 = 10Kohm Poti mit 4mm Kunststofflachse  Bst Nr 51-705-00014 = Knopf Schwarz 15mm für Poti mit 6mm Achse  Bst Nr 51-705-00011 = Knopf Schwarz 24mm für Poti mit 6mm Achse  Bst Nr 43-890-01740 = 230VAC Trafo 48VA mit 2x12VAC = 24VAC 2A  Bst Nr 43-890-00355 = 230VAC Ringkerntrafo 80VA mit 2x12VAC = 24VAC 3,33A Bst Nr 39-850-00035 = Polklemme ROT  Bst Nr 39-865-00004 = Polklemme SCHWARZ Bst Nr 90-570-00055 = LCD Einbau Instrument Bst Nr 52-625-00790 = Gehäuse Grau 200x120x77mm  IP65 Bst Nr 33-175-00043 = 12V 7,2AH Bleiakku z.B. für den Bau eines tragbaren Labornetzteil   Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgelieferten Bauteilen.

Zum Regeln von ohmschen + induktiven Lasten z.B. Motoren, Lüfter, Lampen, Heizungen, usw., wenn diese im Phasenanschnitt geregelt werden können Technische Daten: Betriebsspannung: 110 - 240 V/AC  Belastbarkeit: bei 110 V/AC max. 1320 VA und bei 230 V/AC max. 2600 VA  Max. Belastung: 10A bei Montage auf einen optionalen Kühlkörper z.B. 8-891-00530 Regelung Phasenanschnitt Anschließbare Lasten ohmsche + induktive Lasten (siehe Schaltungsbeschreibung) Erforderliches Poti 470-kOhm (siehe Zubehör) Maße: 60 x 57 x 20mm  Optionales Zusatzmodul erhältlich siehe unten im Zubehör Register ( M150 = 92-477-00480 ) = DC und Puls Converter: Wenn dieses Modul vorgeschaltet wird, dann kann Modul auch mit Steuerspannungen angesteuert werden (1-5VDC oder 3-12VDC oder 6-24VDC) oder auch mit TTL-Impulsen (jeweils wahlweise).  passendes Zubehör wie Poti (Regler), Kühlkörper, Netzfilter etc.  siehe im Zubehör-Register

Universal Motorregler bis 4KW Leistung 4000W verwendbar auch als Lüftersteuerung, Dimmer, Leistungsregler, Motoren, Sägen, Bohrmaschinen, Lampen, E-Heizungen usw. Zum Regeln von ohmschen und induktiven Lasten z.B. Motoren, Lüfter, E-Heizung, Lampen usw. wenn diese im Phasenanschnitt geregelt werden können Technische Daten: Anschließbare Lasten: Ohmsche (Lampen) und induktive Lasten ( Motoren Lüfter.. ) Betriebsspannung: 230VAC typisch (110-240VAC) Belastbarkeit: bei 230VAC max. 4000VA = 4KW  bei 110VAC max. 2000VA Belastung: max. 18 A bei Montage auf einen Kühlkörper  Ohne zusätzlichen Kühlkörper max. ( 1400W = 1,4KW ca 6A bei 230VAC ) Mit zusätzlichen Kühlkörper max. ( 1400...4000W = 4KW ca. 6-18A bei 230VAC ) optional erhältlicher Kühlkörper z.B. Bst Nr 8-891-00530 oder  8-890-00250 ( siehe im Zuberhör )  Kurzfristiger Spitzenstrom max. 25A 10Sek. Kühlblech muss isoliert sein keine galvanische Trennung Regelung Phasenanschnitt Poti = Regler = 470-kOhm mit Knopf inklusive   Abmessungen des Moduls: 87 x 60 x 33mm Das Modul ist fertig aufgebaut und sofort Betriebsbereit  Lieferumfang: Modul, Poti kurzem Kabel und Knopf, Anleitung deutsch Zusatzinformationen um Reglermodul:  Es handelt sich um eine Phasen-Anschnittsteuerung. Damit können elektrische Lasten geregelt werden wie z.B. Elektromotoren mit Kohle-Kollektor-Motoren, Heizungen, Rüttelmagnete, Lötkolben, Halogenlampen usw. Nicht geregelt werden können Lasten, die bereits eine eingebaute Regelelektronik haben sowie Energie-Sparlampen, Leuchtstofflampen, und bedingt Spaltpolmotoren.  Die Drehzahl von Spaltpolmotoren (Synchronmotoren) und von Motoren mit Anlaufkondensator können manchmal auch mit dem Leistungsregler geregelt werden, wie uns Kunden berichtet haben. Das hängt vermutlich von der jeweiligen Bauart ab. Unsere Aussage ist daher: es muss im jeweiligen Einzelfall ausprobiert werden, generell können wir diese Funktion nicht zusagen.  Aufbauanweisung: Das Modul muss so eingebaut werden, dass es gut belüftet ist (es wird im Betrieb warm) und nicht berührt werden kann (offenliegende spannungsführende Steckkontakte). Bei größeren Belastungen (6 A - 18 A) sollte das Modul mit der Metall-Grundplatte des Moduls plan auf eine kühlende Unterlage ( am Besten ein Kühlkörper Nr 8-891-00530 ) geschraubt werden. Der Kühlkörper muss so dimensioniert sein, dass die Metall-Grundplatte des Moduls nicht über 50°C heiß wird im Betrieb. Für Voll-Last (18 A) empfehlen wir einen Rippenkühlkörper mit den Mindestmaßen von ca. 100 x 100 x 20mm. Bei geringeren Belastungen kann der Kühlkörper entsprechend kleiner sein. Das Modul wird gemäß Anschlusszeichnung angeschlossen. Das beiliegende Potentiometer wird per Steckkontakt mit dem Modul verbunden. Bitte beachten Sie in jedem Fall die VDE-Sicherheitsbestimmungen (z.B. vorgeschaltete Sicherungen, Zugentlastern an den Kabeln, Berührungsschutz an allen spannungsführenden Teilen. Feuersicherer Einbau, so dass bei Brandentstehung oder Überhitzung kein Schaden entstehen kann usw.). Erhältliches optionales Zubehör wie folgt erhältlich :  Bst-Nr 92-477-00480 = Optionales Zusatzmodul erhältlich siehe unten im Zubehör-Register ( M150 )                                         Dies ist ein DC und Puls Converter: Wenn dieses Modul vorgeschaltet wird, dann kann Modul auch       mit Steuerspannungen angesteuert werden (1-5VDC oder 3-12VDC oder 6-24VDC) oder auch mit TTL-Impulsen (jeweils wahlweise).  Optional erhältlicher Kühlkörper je nach Einbauart :  Bst-Nr 8-891-00530 = Kühlkörper Rippenk. 115x100x63mm  ALU Schwarz oder   Bst-Nr 8-890-00250 = Kühlkörper flacher Rippenk. 175x75x28mm ALU Schwarz  ( siehe weitere Bilder und im Zubehör-Register )  Optional sind für die Kontakte .. Steckschuhe erhältlich :  Bst-Nr 45-821-01070 = Kabelschuh Sortiment 1200-tlg. mit 18-Sorten diverse Bst-Nr 45-821-04250 = Flachsteckhülsen 6,3mm *100-Pack* Rot vollisoliert für Kabel 0,5.1,5qmm Bst-Nr 45-821-04260 = Flachsteckhülsen 6,3mm *100-Pack* Blau vollisoliert für Kabel 1,5..2,5qmm Bst-Nr 45-821-00545 = Flachsteckhülsen 6.3mm *100-Pack* BLANK vernickelt für Kabel bis 2,5qmm Optional sind Wandverteiler AP-Gehäuse für den sicheren Einbau und Betrieb erhältlich :  Bst-Nr 52-625-01820 = Verteilerkasten Wandgeh. AK03 mit 150 x 100 x  96mm Bst-Nr 52-625-01810 = Verteilerkasten Wandgeh. AK05 mit 200 x 125 x 120mm Optional sind hierzu erhältlich Hutschiene und Hutschienenklemmen für die sichere Verdrahtung :  Bst-Nr 42-691-00010 = Hutschiene  500mm B:35mm / H: 7,5mm   -gelocht- Bst-Nr 42-691-00030 = Hutschiene  500mm B:35mm / H: 7,5mm -ungelocht- Bst-Nr 39-798-00170 = Klemme Phoenix UK-5 Sich.Klemme B: 6,2mm Schwarz  Bst-Nr 39-798-00220 = Klemme Phoenix UK-5 Durchgang    B: 6,2mm Schwarz  Bst-Nr 39-798-00160 = Klemme Phoenix UK-5 Durchgang    B: 6,2mm  BLAU  Bst-Nr 39-798-00120 = Klemme Phoenix UK-5 Durchgang    B: 6,2mm  GRAU  Bst-Nr 39-798-00150 = Klemme Phoenix UK-5 Durchgang    B: 6,2mm  PE    Bst-Nr 39-798-00250 = UK-E Endklammer-Halter  Bst-Nr 39-798-00210 = Klemmenmarkierung ZB6 Breite: 6,2mm Optional erhältlicher Entstörfilter ( SIFI ) je nach verwendeter Leistung z.B. Bst-Nr 35-656-00720 = Netzfilter bis 6,5A = für Lasten bis 1495VA  Bst-Nr 29-750-00510 = Netzfilter bis 4,0A = für Lasten bis   920VA  Bst-Nr 35-656-00540 = Netzfilter bis 10A = für Lasten bis 2300VA  Bst-Nr 35-656-00550 = Netzfilter bis 16A = für Lasten bis 3680VA  Bst-Nr 35-656-00560 = Netzfilter bis 20A = für Lasten bis 4000VA  Optional sind auch Sicherungshalter je nach Ausführung und Einbauart erhältlich  Bst-Nr 31-843-00001 = Sich.Halter für 5x20mm Fuse für den Gehäuseeinbau mit Schraubkappe Bst-Nr 31-843-00007 = Sich.Halter für 5x20mm Fuse Kabelsicherungshalter mit Bajonettkopf Bst-Nr 31-843-00200 = Sich.Halter für 5x20mm zum anschrauben offene Ausf. Flach mit Lötösen seitlich Sicherungen hierzu passend wie folgt  Bst-Nr 31-842-00059 = 6.3A 250V T 5x20mm Glassicherung bis ca. 1400W  Bst-Nr 31-842-00063 =   8A 250V T 5x20mm Glassicherung bis ca. 1840W Bst-Nr 31-842-00066 = 10A 250V T 5x20mm Glassicherung bis ca. 2300W  Bst-Nr 31-842-00193 = 12A 250V T 5x20mm Glassicherung bis ca. 2900W Bst-Nr 31-842-00069 = 16A 250V T 5x20mm Glassicherung bis ca. 3680W

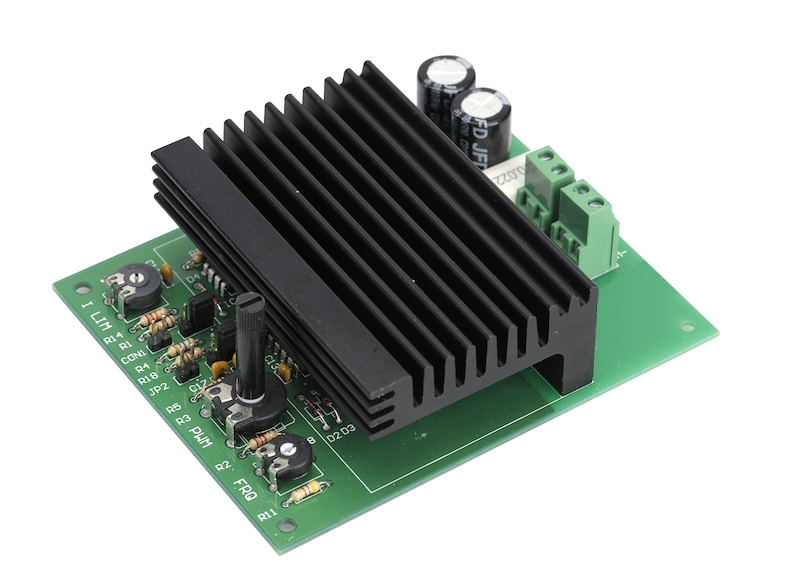

LED Dimmer oder auch als Motorregler für induktive Lasten für 12V oder 24V Motoren oder auch LEDs bis max. 240W  Betriebsspannung: 12V DC oder 24V DC   Max Strombelastbarkeit: 10Ampere (10A Dauerleistung) Das entspricht bei 12V = 120W bzw. bei 24V 240W  Universell verwendbar als Motorregler oder LED Dimmer   Drehzahlsteller zur stufenlosen Drehzahlverstellung von DC-Motoren oder Niedervoltlampen. Die Drehzahlregelung erfolgt über ein internen oder externes Poti oder externe Spannung von 0 - 5V/DC Dimmer für LEDs und LED Module (PWM) mit externem Drehregler. Hochleistungs Dimmer für LEDs und LED Module bis max. 10A Eingang: 10-24V. Für fast alle LEDs und LED Leisten und LED Module geeignet. Für viele Anwendungen der Beleuchtungstechnik ist es erforderlich, die Helligkeit der Leuchtmittel präzise einzustellen.  Anwendung: LED Beleuchtung, Gleichstrom-Motoren, Modellautos, Scheibenwischermotoren, Niedervoltlampen sowie für Elektrowerkzeuge. Aufgrund der Puls-Breitensteuerung, die mit einer einstellbaren Frequenz zwischen 5 kHz und ca. 20 kHz arbeitet, bleibt die Verlustleistung selbst bei niedrigen Drehzahlen gering. Ausgangsstrombegrenzung von 0 bis 10 A stufenlos einstellbar. PWM-MOSFET-Endstufe.  Dieses PWM-Modul ermöglicht in Kombination mit Standardstromversorgungen u. A. das Dimmen von Leuchtdioden. Dieser Dimmer bietet zwei verschiedene Ansteuerungsmöglichkeiten: Die Einstellung der Pulsweite kann mittels der Steuerspannung oder eines externen oder internen Potentiometers ( 0-5V) erfolgen. Bei Ansteuerung 0-5V: Bei dieser Betriebsart wird die Helligkeit der LEDs mittels Steuerspannung (0-5 V) geregelt. Diese Steuerspannung muss zugeführt werden. Oder Potentiometer-Regelung: Durch den Anschluss eines Potentiometers (10 kOhm) kann die Helligkeit der LEDs bzw. die Drehzahl des Motors geregelt werden (siehe Schaltbild).  Drehzahlsteller zur stufenlosen Drehzahlverstellung von DC Motoren oder Niedervoltlampen. Die Drehzahlregelung erfolgt über ein internen oder externes Poti oder externe Spannung von 0-5V oder 0-10V DC   Technische Daten: Betriebsspannung: 12...24 Volt DC max. Belastbarkeit: 10 Ampere Strombegrenzung: einstellbar von 0 – 10 A Leistung bei 24V DC bis 240W / bei 12V DC 120Watt  Kurzschlussfest: kurzzeitig Anschluss über Schraubklemmen  Steuerspannung: 0..5 VDC, je nach Konfiguration 0...10V Drehzahleinstellung: 0 – 100 % über Poti oder 0 ...5V DC Schaltfrequenz: 5 kHz ... 20 kHz Abmessungen: 110 x 90 x 30 mm  Lieferung Anleitung und Fertigmodul

12V Lüfterregelung Lüftersteuerung. Diese preiswerte Lüftersteuerung eignet sich zur temperaturabhängigen Drehzahlregelung von Gleichspannungslüfter mit 12Volt DC und einer maximalen Stromversorgung von bis zu 0,4A = 400mA d.h. Lüfter bis max. 4,8 Watt. Probleme mit Lüftergeräusche bzw. störende Geräte können somit einfach beseitigt werden. Ideal in Verbindung mit PC-Netzteilen, Digitalrecordern, Verstärkern etc. Also alle Geräte mit 12V Lüftern bis 5W Leistung usw. Die Lüfterdrehzahl wird auf ca. 30% reduziert, die NTC Fühlerpille sollte im Luftstrom des Lüfters montiert werden, sollte das Gerät eine höhere Temperatur entwickeln passt sich automatische die Lüfterdrehzahl an bis auf maximimum wenn das Gerät z.B. im Sommer zu warm würde. Durch die kleine und flache Bauform ist dieses Modul universell verwendbar Lieferung erfolgt als SMD-Fertigbaustein mit Temperatursensor Anschlüsse erfolgen über Lötpads siehe weitere Bilder temperaturgeführte Steuerung für DC-Lüfter an 12V Nennspannung zur Minderung des Lüftergeräusches mit NTC als Temperaturfühler für Montage an temperatursensibler Stelle geeignet Befestigung mittels Schraube oder Kabelbinder Befestigung als Kühlfahne ausgelegt Transistor-Linearregelung Betriebsspannung: 12V DC Gleichspannung Belastbarkeit bis max 400mA = 0,4A Lüfterleistung max. 4,8W Ausgangsspannungsbereich, ca.: 5,5...11,4V Spannungsabfall: 0,6V max Spannung am Lüfter bei 48-50°C siehe Regelkurve Abmessunge ca. 42x 8 x 5mm

Dieses Modul überwacht den Ladezustand eines 12V Bleiakkus und lädt automatisch nach, wenn die Akkuspannung absinkt. Bei vollem Akku schaltet das Modul den Ladevorgang ab und überwacht den Akku. Geeignet für Akkus in Alarmanlagen, Wochenendhäusern, Wohnwagen, Kinderfahrzeuge, Inselanlagen, 12V Bleiakkus usw., um diese ständig voll zu halten, ohne sie dabei zu überladen. Auch geeignet als Laderegler für Solar-Panels. Kurzschlussgesichert und rückstromfest. Automatische Ladeunterbrechung bei einer Akkuspannung von ca. 13,8..14,2V DC. Technische Daten: Eingangsspannung: 16V...20V DC ( Ideal 18Volt DC ) z.B. von einer Solarzelle oder  einem 230V Netzteil mit 18V DC min 1,5A Ausgang geregelt zum Laden eines 12V Akkus auf max. 13,8V...14,2V Ausgangsstrom je nach Ladezustand des Akkus 0...1,5A  max Ladestrom 1,5A = 1500mA  Nicht geeignet für Lithium Akkus !  Maße ca. 60 x 45 x 20mm (ohne Befestigungslaschen) Optional erhältlich 230V Netzteil mit 18V 1,5-2A DC ( siehe Zubehör-Register )

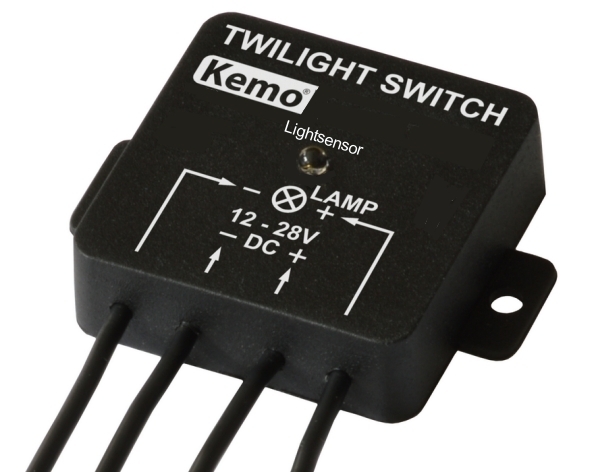

Der Dämmerungsschalter schaltet bei Einbruch der Dämmerung z.B. Lampen ein und bei Tagesanbruch wieder aus. Betriebsspannung 12V oder 24V. Typischer Einsatz Wochenendhäuser mit Akkustromversorgung, Segeljachten, Wohnwagen usw. Schaltausgang: Relais 1x Kontakt Belastbarkeit max. 5Ampere. Die Lichtstärke-Empfindlichkeit kann durch ein teilweise mechanisches Abdecken des Sensors verändert werden.Oder auch durch aufkleben eines Tesa o.ä. Technische Daten: Betriebsspannung 12 - 28V DC ( 12V oder 24V ) Strombelastbarkeit Relaiskontakt für Audgang 0-5A max. 5 A ( somit auch keine Mindestlast )  Stromaufnahme  / Stromverbrauch kleiner 0,5 mA Einschaltung    bei ca. 25 Lux (+/- 50%) Ausschaltung    bei ca. 45 Lux (+/- 50%) Verzögerungszeit    ca. 4 Sek. (+/- 3 Sek). Bitte 5A Sicherung wie im Plan zu sehen ist anschließen z.b. über Hängesicherung Bst Nr 31-843-00007 Das Gehäuse ist innen wasserfest vergossen, Der Lichtsensor schaut wie im Bild zu sehen ist mittig heraus Anschlußchema siehe auch weitere Bilder !  Abmessungen  ca. 40 x 40 x 12 mm (ohne Befestigungslaschen) Idealer Einsatzbereich Wohnwagen, LKW`s, Boote, Wochenendhäuser (mit Akkuversorgung) Die Lichtstärke-Empfindlichkeit kann durch teilweise mechanische Abdeckung des Sensors verändert werden. Optional erhältlich Zeitrelais, 12V 24V Netzteile, stärkere Relais, Hängesicherung Nr 31-843-00007 und 5A Fuse = Nr 31-842-00057 usw. Zusatzinformation folgende ähnliche bzw. weitere Produkte sind erhältlich Bst Nr 92-477-00215 = Dämmerungsschalter 12V         DC 1x Wechslerkontakt 3A Sensor intern Bst Nr 92-477-00252 = Dämmerungsschalter 12V         DC 1x Schliesserkontakt 5A Sensor intern oder extern setzbar Bst Nr 92-477-00248 = Dämmerungsschalter 12V/24V  DC 1x Schliesserkontakt 5A Sensor intern Bst Nr 92-477-00182 = Dämmerungsschalter 220-240V AC 1x Wechslerkontakt 3A Sensor intern Bst Nr 79-220-00010 = Dämmerungsschalter 220-240V AC 1x Schliesserkontakt 6A Sensor rein extern

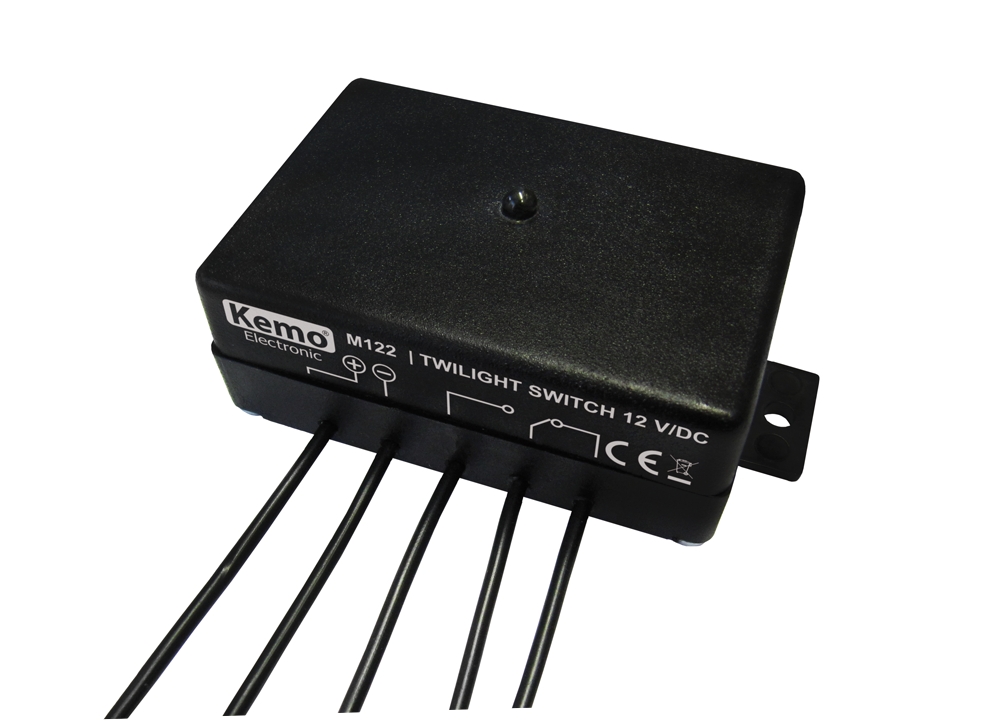

Der Dämmerungsschalter schaltet bei Einbruch der Dämmerung z.B. Lampen ein und bei Tagesanbruch wieder aus. Betriebsspannung 12V (für 12V DC Versorgung z.B. auch am 12V DC Ausgang des 230V Netzteils das zum Leuchtmittel geht, oder auch Einsatz mit Wochenendhäuser mit Akkustromversorgung, Segeljachten, Wohnwagen usw.) Schaltausgang: Relais 1x Wechslerkontakt Belastbarkeit max. 3Ampere. Die Lichtstärke-Empfindlichkeit kann durch ein teilweise mechanisches Abdecken des Sensors verändert werden.Oder auch durch aufkleben eines Tesa o.ä. Technische Daten: Betriebsspannung: 12V Gleichspannung (11...14 V) Stromaufnahme: ca. 2 mA / 35 mA ( Relais Aus / Ein ) Relaiskontakt: 1 x UM = 1 x Wechsler Belastbarkeit Kontakt bis 3A ( gg. Relais nachschalten optional erhältlich bis 40A ) Arbeitstemperatur-Bereich: ca. - 15...+ 50 Grad C Lichtstärke einschalten: ca. 25 Lux +/- 20 % Lichtstärke ausschalten: ca. 45 Lux +/- 20 % Schaltverzögerung: ca. 3...4 Sekunden Maße: ca. 72 x 50 x 30mm (ohne Befestigungslaschen) Die Lichtstärke-Empfindlichkeit kann durch teilweise mechanische Abdeckung des Sensors verändert werden. Optional erhältlich Zeitrelais, 12V Netzteile, stärkere Relais usw. Zusatzinformation folgende ähnliche bzw. weitere Produkte sind erhältlich Bst Nr 92-477-00215 = Dämmerungsschalter 12V         DC 1x Wechslerkontakt 3A Sensor intern Bst Nr 92-477-00252 = Dämmerungsschalter 12V         DC 1x Schliesserkontakt 5A Sensor intern oder extern setzbar Bst Nr 92-477-00248 = Dämmerungsschalter 12V/24V  DC 1x Schliesserkontakt 5A Sensor intern Bst Nr 92-477-00182 = Dämmerungsschalter 220-240V AC 1x Wechslerkontakt 3A Sensor intern Bst Nr 79-220-00010 = Dämmerungsschalter 220-240V AC 1x Schliesserkontakt 6A Sensor rein extern

Der Dämmerungsschalter schaltet bei Einbruch der Dämmerung z.B. Lampen ein und bei Tagesanbruch wieder aus. Dieser elektronische Dämmerungsschalter schaltet über ein eingebautes Relais automatisch Lampen (z.B. LED-, oder Glühlampen oder auch Energiesparlampen usw.) oder andere Verbraucher bei Dämmerung ein und bei Tagesanbruch wieder aus. Das Modul kann auch umgekehrt arbeiten: bei Tagesanbruch ein (für Werbedisplays, Springbrunnen usw.) und bei Dunkelheit aus. Es können potentialfrei Lasten bis 3 A geschaltet werden.Technische Daten: Betriebsspannung: 210 - 240 V/AC Stromaufnahme: < 40 mA Schaltkontakt (potentialfrei): 1 x UM = Wechslerkontakt max. 3A belastbar (ohmsche Last) max. 1 A (induktive Last) Einschalthelligkeit: ca. 10 Lux +/- 50% Abschalthelligkeit: ca. 60 Lux ± 50% Reaktionsverzögerung: ca. 30 Sek. +/- 50% Temperaturbereich: ca. -15°C - +40°C Maße: ca. 70 x 60 x 23 mm (ohne Befestigungslaschen) Optional erhältlich Zeitrelais, stärkere Relais Schütz usw. Zusatzinformation folgende ähnliche bzw. weitere Produkte sind erhältlich Bst Nr 92-477-00215 = Dämmerungsschalter 12V         DC 1x Wechslerkontakt 3A Sensor intern Bst Nr 92-477-00252 = Dämmerungsschalter 12V         DC 1x Schliesserkontakt 5A Sensor intern oder extern setzbar Bst Nr 92-477-00215 = Dämmerungsschalter 12V/24V  DC 1x Schliesserkontakt 5A Sensor intern Bst Nr 92-477-00182 = Dämmerungsschalter 220-240V AC 1x Wechslerkontakt 3A Sensor intern Bst Nr 79-220-00010 = Dämmerungsschalter 220-240V AC 1x Schliesserkontakt 6A Sensor rein extern

Erlaubt den Betrieb von Navigationsgeräten, PDA`s, MP3-Player usw., wenn diese eine Stromversorgungsbuchse "Mini USB B" mit allgemein üblicher Beschaltung haben. Der Strom für den Betrieb bzw. zum Laden des Akkus wird dann dem Fahrraddynamo entnommen.  Technische Daten: Eingangsspannung: 6 V/AC handelsüblicher Fahrrad-Dynamo (auch Radnabendynamos) Wechselspannung Ausgangsspannung: 5,2 V/DC stabilisiert (ca. 5,1 - 5,3 V/DC) Ausgangsstrom: max. 300 mA (reicht für die meisten Geräte, die mit USB-Buchse versorgt werden völlig aus) LED-Anzeige: die eingebaute LED leuchtet auf, wenn der Schalter auf "USB-Betrieb" steht und das Fahrrad sich bewegt Schalter: eingebauter Umschalter, um auf "USB-Betrieb" oder auf "Fahrrad-Beleuchtung an" umzuschalten Der Fahrraddynamo kann nicht beides gleichzeitig betreiben Anschlüsse: 1 USB Kabel ca. 60cm lang, 1 Kabel "Masse" zum Fahrradchassis, 1 Kabel zum Dynamo, 1 Kabel zur Fahrradbeleuchtung Abmessungen: ca. 40 x 40 x 12mm (ohne Schalter und Befestigungslaschen)

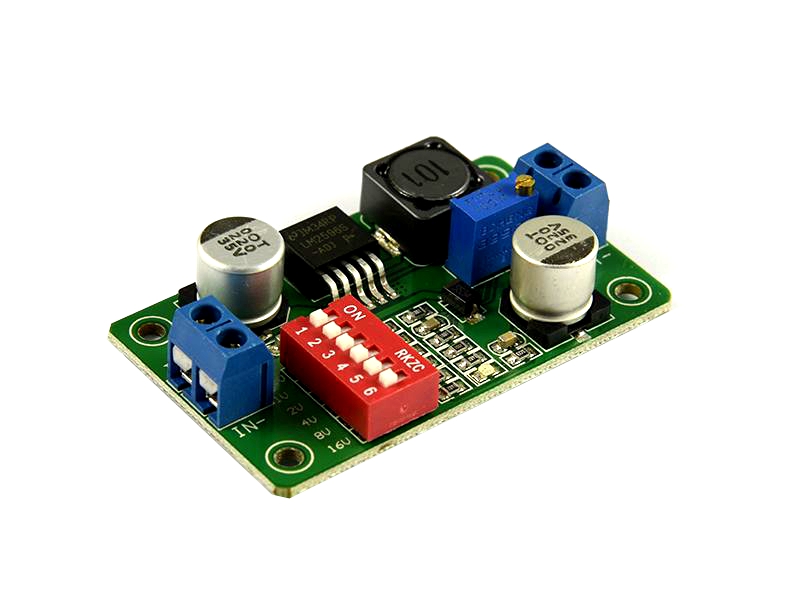

Labornetzteil 1,5...35V 0-2/3A Regelbares Netzgerät mit Voltmeter  Stabilisierte Gleichspannung zwischen 1,5V und 35V mit maximaler Stromaufnahme von 3A brauchen. Selbstverständlich kann dieses Netzgerät auch für andere Zwecke verwendet werden. Wird das Trimmpotentiometer durch eine Poti Variante mit Achse ersetzt ist auch die Verwendung als regelbares Netzgerät möglich. Wenn Sie einen oder zwei 12V Bleiakkus oder Lithium Akkus am Eingang anschliessen kann daraus auch ein mobiles tragbares Labornetzteil hergestellt werden.  Technische Daten: Fertig aufgebautes Modul ( Anschlußfertig )  Ausgangsspannung: einstellbar von 1,5V bis 35V ( je nach angelegter Eingangsspannung )  Ausgang DC Gleichspannung stabilisiert Ausgangsstrom: 0-3A max. 3,0A = 3000mA bei entsprechender Kühlung !  Ausgangsstrom 0 - 2 A  Ausgangstrom  0 - 3 A mit optionaler Kühlung  Dieses Modul enthält ein komplettes, stufenlos regelbares stabilisiertes Netzgerät. Es braucht nur noch ein optionales Netzteil je nach Einsatzbereich z.B. 12V 24V 36V DC Step Down Schaltnetzteil Spannungsregler Modul 2-3A 1.5-35V einstellbar  Mit Hilfe des Trimmers (Spindeltrimmer mit 20 Umdrehungen!!!) kann eine Ausgangsspannung zwischen 1,5V und 35V eingestellt werden. WICHTIG: Der Einstellbereich ist auf 20 Umdrehungen des Trimmers aufgeteilt. Die Einstellung erfolgt im Uhrzeigersinn, d.h. rechts herum drehen verringert die Spannung und umgekehrt. Die Anschlüsse sind auf der Platine gut lesbar gekennzeichnet. Eingangsspannung: IN + und IN -  ( DC Gleichspannung ) über Schraubkontakte  Ausgangsspannung: OUT+ und OUT- ( DC Gleichspannung ) über Schraubkontakte  Bei konstanten Ausgangsströmen von 2 - 3 A muss auf der Unterseite der Platine ein kleiner Kühlkörper (z.B. Fingerkühlkörper) unterhalb des IC aufgeklebt oder anderstweitig gekühlt werden. Das LED Voltmeter kann die Eingangs- und Ausgangsspannung anzeigen. Durch kurzes betätigen des Tasters kann zwischen beiden Spannungen umgeschaltet werden. Betriebsart Step Down ( SNT = Schaltnetzteil )  IC-Regler integriert = LM2596 Schaltfrequenz 150kHz Eingangsspannung 5 - 35 V DC von einem optionalen DC Netzteil  Ausgangsspannung 1,5V - 35V DC einstellbar über Poti Ausgangsstrom 0 - 2 A Ausgangstrom mit Kühlung 0 - 3 A Restwelligkeit bei Vin=12 V / Vout=5 V und Iout 2A 100 - 150 mV Restwelligkeit bei Vin=24 V / Vout=5 V und Iout 2A 150 - 200 mV Betriebstemperatur -25 - 55°C Maße Platine (LxBxH) 66 x 36 x 14 mm Optionales Zubehör wie Sicherungshalter, Leergehäuse usw. z.B. wie folgt :  Bst Nr 52-625-00410 = Gehäuse KST Euromas Grau 98x64x38mm IP65 mit Gummidichtung Bst Nr 31-843-00007 = Sicherungshalter für 5x20mm Kabelsicherungshalter ( Bajonettkopf ) Bst Nr 31-843-00040 = Sicherungshalter für 5x20mm Kabelsicherungshalter mit Schraubklemmen Bst Nr 31-843-00260 = Sicherungshalter für 5x20mm Einbauhalter mit Schraubkappe

Labornetzteil 1,5...35V 0-1,5A Regelbares Netzgerät mit Wendelpoti DCDC Stabilisierte Gleichspannung zwischen 1,5V und 35V mit maximaler Stromaufnahme von 1,5A brauchen. Selbstverständlich kann dieses Netzgerät auch für andere Zwecke verwendet werden. Wird das Trimmpotentiometer durch eine Poti Variante mit Achse ersetzt ist auch die Verwendung als regelbares Netzgerät möglich.  Eigenschaften:  Linear Spannungsregler Modul 1.5...35V einstellbar  Dieses kleine und kompakte Modul eignet sich hervorragend, um z.B. während eines Schaltungsentwurfes eine Hilfsspannung zu erzeugen oder aus einem ungeregelten Netzteil eine stabilisierte Spannung zu gewinnen.Mit Hilfe des Trimmers kann eine Spannung zwischen 1,5 und 35V eingestellt werden. Wichtig: Zum Einstellen der Spannung ist es notwendig am Ausgang des Reglers eine Grundlast als Verbraucher anzuschließen (z.B. einen Widerstand von 1 - 22kOhm). Die Anschlüsse sind auf der Platine gut lesbar gekennzeichnet: Eingangsspannung: VIN(+) und GND(-) Schraubklemmen Ausgangsspannung: VOUT(+) und GND(-) Schraubklemmen Das Einstellen der Spannung erfolgt entgegen dem Uhrzeigersinn, rechts herum drehen verringert die Spannung und links herum drehen erhöht die Spannung. Bei Abwärtsreglern kann die Spannung am Ausgang nie größer werden als am Eingang Technische Daten: Betriebsart Linearregler / Abwärtsregler IC LM317 Elektrische Eigenschaften: Anschlußart: Schraubklemmen  Eingangsspannung 5 - 35V DC Gleichspannnung  Ausgangsspannung 1,5V - 35V DC Gleichspannung  Ausgangsstrom 0 - 1,5A 0 max 1500mA  V-Drop in Abhängigkeit der Temperatur z.B. bei max 1,5A +50°C 2,25V und bei 1A ca. 1,95V bei 500mA 1,75V Betriebstemperatur -25 - 85°C Maße Platine (LxBxH) 36 x 17 x 25mm

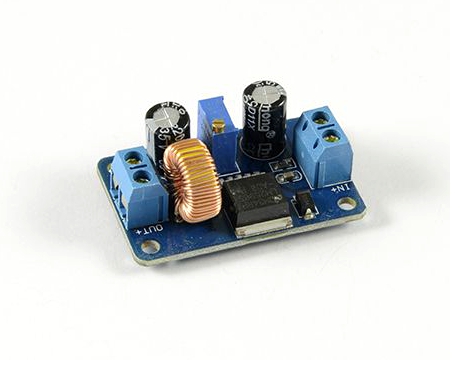

Labornetzteil 2,5...33V 0-2/3A Regelbares Netzgerät mit Wendelpoti Stabilisierte Gleichspannung zwischen 2,5V und 33V mit maximaler Stromaufnahme von 3A brauchen. Selbstverständlich kann dieses Netzgerät auch für andere Zwecke verwendet werden. Wird das Trimmpotentiometer durch eine Poti Variante mit Achse ersetzt ist auch die Verwendung als regelbares Netzgerät möglich.  Technische Daten: Fertig aufgebautes Modul ( Anschlußfertig mit Lötkontakten)  Ausgangsspannung: einstellbar von 2,5V bis 33V ( je nach angelegter Eingangsspannung )  Ausgang DC Gleichspannung stabilisiert Ausgangsstrom: 0-3A max. 3,0A = 3000mA bei entsprechender Kühlung !  Ausgangsstrom 0 - 2 A  Ausgangstrom  0 - 3 A nur mit optionalem Kühlung  Dieses Modul enthält ein komplettes, stufenlos regelbares stabilisiertes Netzgerät. Es braucht nur noch ein optionales Netzteil je nach Einsatzbereich z.B. 12V 24V 36V DC Step Down Spannungsregler Modul ( SNT = Schaltnetzteil )  Mit Hilfe des Trimmers (Spindeltrimmer mit 20 Umdrehungen!!!) kann eine Ausgangsspannung zwischen 2,5V und 33V eingestellt werden. WICHTIG: Der Einstellbereich ist auf 20 Umdrehungen des Trimmers aufgeteilt. Die Einstellung erfolgt im Uhrzeigersinn, d.h. rechts herum drehen verringert die Spannung und umgekehrt. Die Anschlüsse sind auf der Platine gut lesbar gekennzeichnet. Eingangsspannung: IN + und IN - ( DC Gleichspannung ) über Lötanschlüsse  Ausgangsspannung: OUT+ und OUT- ( DC Gleichspannung ) über Lötanschlüsse  Bei konstanten Ausgangsströmen von 2 - 3 A muss auf der Unterseite der Platine ein kleiner Kühlkörper (z.B. Fingerkühlkörper) unterhalb des IC aufgeklebt oder andserstweitig befestigt werden. Betriebsart step down IC-Regler integriert = LM2596SMD  Schaltfrequenz 150kHz Eingangsspannung  5 - 35 V DC von einem optionalen DC Netzteil  Ausgangsspannung 2,5V - 33V DC einstellbar über Poti Ausgangsstrom 0 - 2 A  Ausgangstrom mit Kühlung 0 - 3 A Restwelligkeit bei Vin=12 V / Vout=5 V und Iout 2A 100 - 150 mV Restwelligkeit bei Vin=24 V / Vout=5 V und Iout 2A 150 - 200 mV Betriebstemperatur -25 - 55°C Maße Platine (LxBxH) 48 x 23 x 13 mm

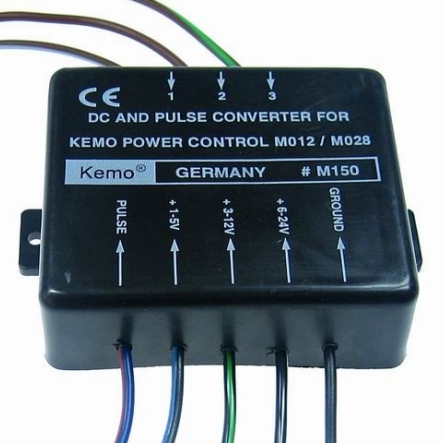

Durch Vorschalten dieses Moduls können unsere Motor Leistungsregler M012 + M028 (230 V/AC oder 110 V/AC) mit einer Gleichspannung oder einer Impulsbreiten-Steuerung angesteuert werden (von Mikrocomputern oder PC`s). Dieses Modul wird an Stelle des Potentiometers angeschlossen. Galvanische Steuerkreis-Trennung über Optokoppler. Die Ansteuerung kann wahlweise erfolgen (bei 230 V/AC): DC 1 - 5 V/DC, 3 - 12 V/DC, 6 - 24 V/DC. Oder TTL Rechteckimpulse 5 V/DC, 1 - 10 kHz Impulsbreite 10 - 90 % PWM (Puls width modulation). Die Regelung erfolgt durch Verändern der Impulsbreite. Geeignet in Verbindung mit Modul M012 / M028 / M028N als Motorregler oder Dimmer Dimmerpack Ansteuerung Technische Daten: Betriebsspannung 110 V/AC oder 230 V/AC (wird über die Anschlüsse zum Leistungsregler herangeführt) Ausgang Das Modul gibt eine Steuerspannung für den Potentiometereingang der Module M012, M028 oder M028N ab Eingang Das Modul M150 kann wahlweise mit Steuer-Gleichspannungen 1 - 5 V/DC oder 3 - 12 V/DC oder 6 - 24 V/DC angesteuert werden. Oder mit TTL-Impulsen mit einer Impulsbreiten-Steuerung Frequenz zwischen 1 - 10 kHz Impulsspannung    ca. 5 V/DC Impulsbreite    10 - 90% PWM. Mit der Impulsbreite 10 - 90% wird die Leistung eingestellt Eingangswiderstände: Steuereingang  1 - 5 V/DC > 1,4 k Steuereingang 3 - 12 V/DC > 4,1 k Steuereingang 6 - 24 V/DC > 9,1 k oder als TTL-Impulseingang  > 1,1 k Galvanische Trennung über einen Optokoppler zwischen den Steuereingängen und dem Signalausgang zum Leistungsregler Maße    ca. 70 x 60 x 23mm (ohne Befestigungslaschen) Optionales Zubehör M012 oder M028 oder M028N (siehe Zubehör-Register)

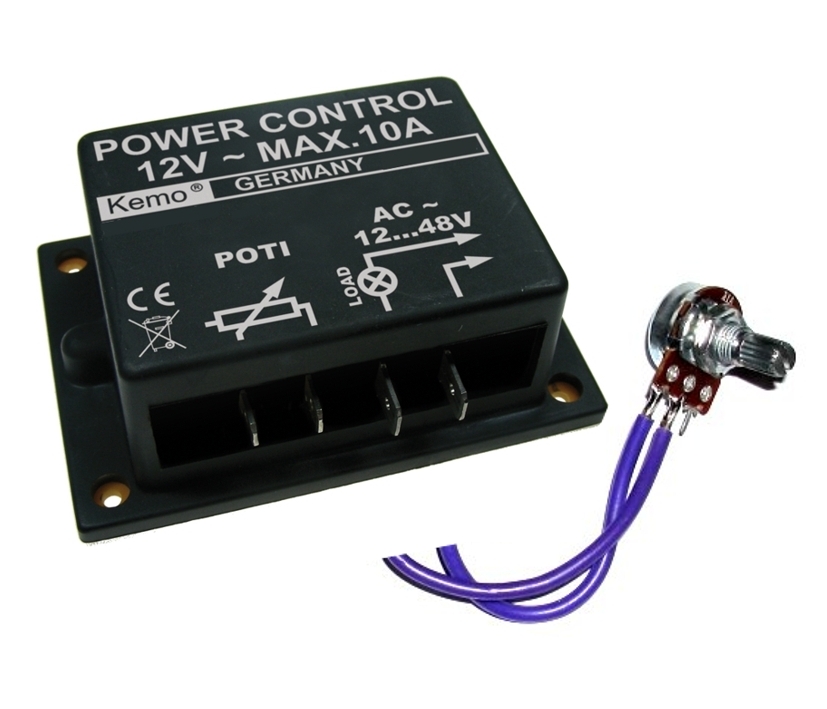

 Motorregler Lüfterregler Dimmer Drehzahlrgler ( Universell verwendbar bis 10A )  12V AC bis 120W ( 12V oder 24V oder 36V oder auch 48V AC) für Halogenlampen und Motoren z.B. auch Lüfter usw.  Regelt stufenlos 12V AC Glühlampen, Halogenlampen, Heizungen 12V AC, Motoren (auch DC Gleichstrommotoren mit vorgeschaltetem Gleichrichter zb. Lüfter usw. )  siehe Plan weitere Bilder !  Nur zum Betrieb an einem 12V AC Trafo (50 - 60 Hz) Ncht geeignet für Gleichspannung oder Spannung von Akkus  Beiliegende Poti 100K linear Einsatz mit 6mm Achse ( kurze Schlitzachse ) Durch Austausch des Potentiometers kann auch bei 12V AC ein Poti mit   47Kohm linear oder bei 24V AC ein Poti mit 100Kohm linear oder bei 48V AC ein Poti mit 220kohm geregelt werden Mit den unterschidlichen Potiwerten geht es nur um eine optimales gleichmäßiges regelverhalten.  Technische Daten: Betriebsspannung: 12V AC  ( Im Bereich von 12V - 48V AC 50-60Hz Wechselstrom )  Elektronische Leistungsregelung von Lasten an Wechselspannungstrafos 50...60 Hz, 12...48V (nur für normale Eisenkerntrafos, nicht für elektronische Halogentrafos) Arbeitsweise:    Phasenanschnitt Belastbarkeit:    für ohmsche oder induktive Lasten wie Lampen, Motoren, Elektromagneten usw. Belastbarkeit bis 50Watt bei Verwendung ohne weiteren Kühlkörper ( entspricht 4,5A bei 12V AC ) Bei kleineren Lasten (max. 4A = 48VA ) genügt es, das Modul gut belüftet einzubauen. Belastbarkeit bis 120Watt bei Verwendung eines optionalen Kühlkörpers  Bei größeren Lasten (max. 10 A) muss das Modul mit der Alu-Grundplatte auf eine größere kühlende Fläche gebaut werden (z.B. eine plane Metallplatte ca. 15 x 15 x 0,5 cm). Sie müssen die Kühlfläche so dimensionieren, dass die Alu-Grundplatte des Moduls nicht heißer als 70°C wird. Abmessungen: ca. 87 x 60 x 33mm (mit Befestigungslaschen Breite 72mm ) Wir empfehlen folgende Sicherungen bei Betrieb mit Spannung  Bei Betrieb mit 12V Trafo = Fuse = 4-5A Träge  Bei Betrieb mit 24V Trafo = Fuse = 2A Träge Bei Betrieb mit 48V Trafo = Fuse = 1A Träge   Technische Daten:   Arbeitsweise Phasenanschnitt Betriebsspannung 12-48V AC ( 50-60Hz ) Belastbarkeit Ausgang: max 10A ( nur mit Kühlung z.B. durch ALU Platte oder Kühlkörper )  Leistung bei Betrieb mit 12VAC 10A = 120VA Leistung bei Betrieb mit 24VAC 10A = 240VA Leistung bei Betrieb mit 36VAC 10A = 360VA Leistung bei Betrieb mit 48VAC 10A = 480VA Regelbereich ca. 0 - 90% Belastbarkeit für ohmsche und induktive Lasten bis max. 10A (bei Kühlung) oder max. 4 A ohne zusätzliche Kühlung z.B. AC Wechselspannungsmotoren, Glühlampen, Heizungen, Trafos usw. Mit optionalem vorgeschaltetem Gleichrichter auch für DC Gleichstrommotoren geeignet ( siehe Plan weitere Bilder )  Anschluß über 6,3mm Flachsteckhülsen Maße ca. 87 x 60 x 33 mm (mit Befestigungsboden)  Lieferumfang: 1x Modul ( AC Regler bzw. AC Dimmer ) 1x 100Kohm Poti mit 6mm Achse für 12-24V AC Betriebsspannung       ( Poti ist mit mit Anschlusskabel und 2x Flachsteckern versehen ) 2x Flachstecker 1x Beschreibung  Optional erhältlich fals benötig:  Poti z.B. wie folgt :  Bst Nr 21-817-00072 =   47Kohm Poti LIN mit 6mm Achse Bst Nr 21-817-00073 = 100Kohm Poti LIN mit 6mm Achse Bst Nr 21-817-00057 = 220Kohm Poti LIN mit 4mm Achse Bst Nr 21-817-01065 = 220Kohm Poti LIN mit 6mm Achse Zahnkranz Bst Nr 21-817-00074 = 220Kohm Poti LIN mit 6mm KST-Achse  Bst Nr 51-705-00035 = Knopf mit 20mm Durchmesser Kühlkörper z.B.  Bst Nr   8-890-00250 = Kühlkörper Rippenk. 175x75x28mm AC Trafos wie folgt z.B.  Bst Nr 93-808-01415 = 230VAC Trafo mit 12VAC 1,6A 20VA Bst Nr 93-808-03800 = 230VAC Trafo mit 12VAC 6A 75VA Bst Nr 93-808-20333 = 230VAC Trafo mit 24VAC 2A 48VA Bst Nr 93-808-20510 = 230VAC Trafo mit 24VAC 3A 72VA Bst Nr 93-808-20530 = 230VAC Trafo mit 24VAC 5A 120VA Gleichrichter z.B. für pulsierende Gleichspannung wie folgt :  Bst Nr   9-640-00019 = Brückengleichrichter 25A mit 6,3mm Flachsteckhülen

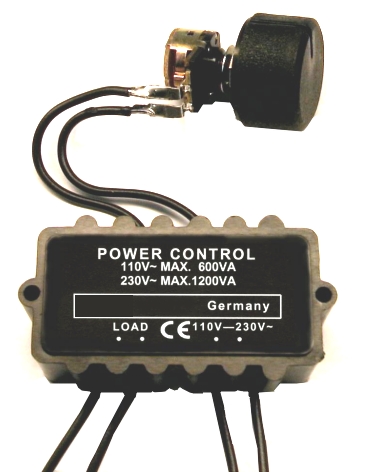

Motorregler für induktive Lasten für 230V max. 1200W bzw. 600W bei 110-120V. Regelt über ein Potentiometer Motoren aller Art; auch Lüfter, Bohrmaschinen, Standbohrmaschinen, Motoren aller Art. Natürlich auch Glühlampen und Heizungen usw. Dimmermodul bzw. Drehzahlregler für div. Anwendungen. Betriebsspannung: 230V (110-240V AC). Max Strombelastbarkeit: 6 Ampere (3A Dauerleistung) Das entspricht bei 230V = 1200W bzw. 600Watt bei 110VAC Technische Daten: zulässige Betriebsspannungen: 230Vac (110-240V 50/60Hz) Max. Strombelastbarkeit: 6A (Dauerleistung: 3A). Das entspricht bei 230V maximal 1200 Watt bzw. Dauerleistung 600 Watt oder bei 110Vac maximal 600 Watt bzw. Dauerleistung 300 Watt Einschaltdauer: 100 % bei 3A bzw. 20 % (max. 3 Min.) bei 6A Phasen-Anschnittsteuerung mit einem Triac Regelung: über ein fest angeschlossenes Drehpotentiometer 470K LIN Poti anbei wie in Abbildung (fest angeschlossen) Lasten: für ohmsche oder induktive Lasten Maße: ca. 61 x 35 x 23mm Als Erweiterungsmodul ist lieferbar M150 das ist ein DC oder Puls Konverter ( Nr 92-477-00480 ) siehe unten im Zubehör Register.  Damit kann statt über das Poti mit Steuerspannungen oder Digitalsignalen geregelt werden. Lieferbares Zubehör: Zusatzmodul DC und Puls Konverter M150. Wenn dieses Modul vorgeschaltet wird, dann kann das Dimmermodul M012 auch mit Steuerspannungen angesteuert werden (1...5 V= oder 3...12 V= oder 6...24 V=) oder auch mit TTL-Impulsen (jeweils wahlweise).    Es handelt sich um eine Phasen-Anschnittsteuerung mit einem Triac. Durch Drehen am angeschlossenen Potentiometer wird die Last zwischen Null und bis ca. 90% Leistung geregelt.  Mit diesem Modul (Phasen-Anschnittsteuerung) können nur ohmsche oder induktive Verbraucher wie z.B. Heizungen oderUniversalmotoren (mit Kohleschleifern) angeschlossen werden. Verbraucher (z.B. Bohrmaschinen) mit einer bereits werksseitigvorgeschalteten Elektronik (Bohrmaschinen mit eingebauter Elektronik) können nicht geregelt werden.Ebenso können keine Leuchtstofflampen, Stromsparlampen, Quarzlampen und andere elektronische Verbraucher (Netzteile,Verstärker usw.) geregelt werden. Andere Motoren wie z.B. Synchron-Motoren, Asynchron-Motoren, Motoren mit Anlaufkondensator können normalerweise nicht geregelt werden, weil hier die Drehzahl nicht von der zugeführten Betriebsleistung, sondern von der Netzfrequenz abhängt (50Hz). In vielen Fällen (je nach Bauart der Motoren und der mechanischen Last) geht das aber trotzdem, so dass wir hier keine verbindliche Aussage treffen können (muss ausprobiert werden). Der beiliegende Drehknopf wird auf die Potentiometerachse gesteckt. Wichtig: Je nach Belastung erwärmt sich das Modul während des Betriebs. Es muss daher an einer gut belüfteten Stelle eingebaut werden. Falscher Anschluss, Kurschluss oder Überlastung im Laststromkreis, zu hohe Betriebsspannung (> 240 V/AC) oder Überhitzung (keine ausreichende Belüftung) führen zur sofortigen Zerstörung des Moduls. Da jedes Modul vor dem Versand sorgfältig auf Funktion geprüft wurde, ist ein Kulanzersatz nicht möglich!

Labornetzteil 1,5...35V 0-1,5A Regelbares Netzgerät mit AC Gleichrichter Eingang  Stabilisierte Gleichspannung zwischen 1,5V und 35V mit maximaler Stromaufnahme von 1A brauchen. Selbstverständlich kann dieses Netzgerät auch für andere Zwecke verwendet werden. Wird das Trimmpotentiometer durch eine Poti Variante mit Achse ersetzt ist auch die Verwendung als regelbares Netzgerät möglich. Wenn Sie einen oder zwei 12V Bleiakkus oder Lithium Akkus am Eingang anschliessen kann daraus auch ein mobiles tragbares Labornetzteil hergestellt werden.  Technische Daten: Ausgangsspannung: einstellbar von 1,5V bis 35V ( je nach angelegter Eingangsspannung )  Ausgang DC Gleichspannung stabilisiert Ausgangsstrom: 0-1A max. 1,5A = 1500mA bei entsprechender Kühlung Restwelligkeit: nur 0.5mV kurzschlussgeschützt überlastgeschützt durch integriertes IC LM317 Eingangsspannung: 6VAC...bis...24VAC oder 5VDC...bis....35VDC  Zusatzinfo bei Betrieb mit 12VAC Trafo = Regelbereich 1,5-15VDC Zusatzinfo bei Betrieb mit 24VAC Trafo = Regelbereich 1,5-31VDC  (von der gewünschten Ausgangsspannung abhängig)   Transformator getrennt erhältlich ( erhältlich 12V AC / 15VAC / 18VAC / 24VAC )  oder auch mobil betreibbar z.B. mit einem oder zwei 12V Bleiakku oder entsprechendem Lithium Akku  Abmessungen: 52 x 30mm Lieferung ohne Kühlkörper.  Lieferumfang: Bausatz, Platine Bauteile und Anleitung  Optional erhältlich fals Sie dies ggf. benötigen:  Bst Nr 21-817-00510 = 4,7Kohm solides Drahtpoti mit 6mm Metallachse Bst Nr 21-817-00069 = 4,7Kohm Poti mit 6mm Kunststofflachse  Bst Nr 21-817-00052 = 4,7Kohm Poti mit 4mm Kunststofflachse  Bst Nr 51-705-00014 = Knopf Schwarz 15mm für Poti mit 6mm Achse  Bst Nr 51-705-00011 = Knopf Schwarz 24mm für Poti mit 6mm Achse  Bst Nr 92-477-03350 = 230VAC Trafo 20VA mit 12VAC 1,6A und Hohlstecker  Bst Nr 93-808-20333 = 230VAC Trafo 48VA mit 24VAC 2,0A und Hohlstecker  Bst Nr 43-890-01740 = 230VAC Trafo 48VA mit 2x12VAC = 24VAC 2A  Bst Nr 43-890-00450 = 230VAC Ringkerntrafo 50VA mit 2x12VAC = 24VAC 2A Bst Nr 39-850-00035 = Polklemme ROT  Bst Nr 39-865-00004 = Polklemme SCHWARZ Bst Nr 90-570-00055 = LCD Einbau Instrument Bst Nr   8-890-00100 = Aufsteckkühlkörper  Bst Nr   8-890-00060 = Lamellenkühlköroer Bst Nr   8-890-04530 = Kühlkörper U-Form  Bst Nr   8-890-00260 = Rippenkühlkörper  Bst Nr 33-175-00043 = 12V 7,2AH Bleiakku z.B. für den Bau eines tragbaren Labornetzteil   Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgelieferten Bauteilen.

Temperaturschalter schaltet nach einer vorwählbaren Temperatur ein Relais ... bzw. dann den angeschlossenen Lüfter ein oder aus. Einstellbarer Vario Thermostat bzw. Temperaturwächter für den Schaltschrank bzw. Steuerschrank Steuerung Klimatisierung (Schaltschrank) ideal für das einschalten von Lüftern aller Art Kontakt individuell bereibbar mit AC oder DC da Bimetall-Sprung-Kontakt Hutschienenbauform kleine Bauform nur 17,5mm breite wie ein Sicherungsautomat großer Einstellbereich Temp-Ein. = Einschalttemperatur-Bereich 0-60°C hohe elektrische Lebensdauer Betriebsspannungsunabhängig für Tragschiene .. Hutschienen mit 35mm Baubreite 1x Schließerkontakt Kontaktmaterial: AgNi Dauerstrom, max.: 10A Einschaltstrom, max.: 10A Nennspannung: bis 250V AC Schaltspannung, max.: 250V AC Schaltleistung, max. AC1: 2500VA Schaltleistung, max. AC15 (230V AC): 250VA Max. Schaltstrom DC1 (30/110/220V): 1A/0,3A/0,15A Min Schaltlast (12V/10mA): 500mW Lebensdauer elektrisch: 100x103 Zyklen Betriebstemperaturbereich: -45...+80°C Schutzart: IP20 abmessungen: b: 17,5mm H: 89mm T: 47,8mm

Temperaturschalter schaltet nach einer vorwählbaren Temperatur das Relais ein oder aus. Ideal als Thermostat, Lüfterregelung, Eiswarner, Feuermelder usw. Schaltet nach einer vorwählbaren Temperatur (mittels Poti) das Relais ein oder aus. Ideal als Thermostat, Wärmemelder, Eiswarner, Feuermelder usw. Technische Daten: Bausatz zum selber löten  Betriebsspannung: 12-14V (DC)  Stromaufnahme: max. ca. 100mA Temperatur-Schaltbereich: ca. -30ºC - +150ºC Durch veränderung des Widerstandes RX können 3 Grundbereiche voreingestellt werden  Bereich-1 = +40....bis +150°C = RX = 3Kohm  Bereich-2 =     0....bis + 75°C = RX = 30Kohm Bereich-3 = -30....bis +25°C = RX = 300Kohm  Temperaturfühler: 47K NTC  Relaiskontakt: 1 x Ein (1x Schliesserkontakt)  Kontaktbelastbarkeit Relais: max. 25V 3A Platinengröße: ca. 56 x 27mm Inbetriebnahme und zusätzliche Hinweisse :   Die: Betriebsspannung von 12VDC wird eingeschaltet, der NTC Widerstand wird an der Stelle montiert wo die Temperatur überwacht werden soll.  Der NTC Widerstand kann auch mit einem Anschlußkabel ( Litze ) entfernt von der Platine angeschlossen werden.  Der NTC-Widerstand ist gut wärmeleitend und z.B. an einer Maschine elektrisch gut zu isolieren z.B. mit einen Schrumpfschlauch zu montierren Der NTC kann elektrisch bei " NTCX" oder "NTCX1" an der Platine angelötet ( siehe auch Schaltplan weitere Bilder )   Der NTC-Widerstand und der Widerstand RX-RX1 werden je nach gewünschter Betriebsart mit der Platine verbunden ggf. können Sie dort auch ein weiteres optionales Trimmpoti z.B. 5K und 200K-470K verbauen.  Wenn der NTC jetzt die zulässige Temperatur erreicht hat, wird das Trimmpoti so eingestellt, das das Relais gerade eben nicht einschaltet, also kurz vor dem Schaltpunkt eingestellt lassen.  Wenn jetzt die Temperatur um ca. 10-20 Grad C steigt ( weil z.B. die Luftkühlung der Maschine ausgefallen ist ) schaltet das Relais ein und eine angeschlosene Sirene oder Lüfter usw. schaltet sich dan ein.  Den genauen Schaltpunkt müssen Sie am TRimmpoti ausprobieren, je näher Sie den Schaltpunkt regeln, desto eher wird das Relais auslösen.  Eine Einstellung auf eine bestimmte Gradzahl ist nicht möglich, nur eine ungefährer Annäherung auf vielleicht 10-20°C  Der Elko C4 bestimmt die Geschwindigkeit des Schaltvorgangs und kann durch ändern der Kapazität somit verändert werden.  Optionales Zubehör siehe auch im Zubehör-Register z.B.  Art-Nr 23-847-00094 = Poti Spect.  3299W/64W m. 25 Gang stehend    5K 0,5W Art-Nr 23-896-00220 = Poti Trimmer T10 liegend RM 5/10     5-KOhm = 5K  Schlitz Art-Nr 23-847-00042 = Poti Bourns 3329w  stehend 0,5W   RM2,54     200K Art-Nr 23-896-00280 = Poti Trimmer T10 liegend RM 5/10   500-Kohm (470K) Schlitz Art-Nr 23-847-00123 = Poti Spindeltrimmer liegend 20Umdr. 19mm   470K/500K 0.5W Art-Nr 21-817-00069 = Poti Mono 6mm Achse Kunststoff LIN    4,7K ( 5K ) Art-Nr 21-817-00058 = Poti Mono 4mm Achse Kunststoff LIN  470K

Temperaturschalter schaltet nach einer vorwählbaren Temperatur das Relais ein oder aus. Ideal als Thermostat, Lüfterregelung, Eiswarner, Feuermelder usw. Schaltet nach einer vorwählbaren Temperatur (mittels Poti) das Relais ein oder aus. Ideal als Thermostat, Lüfterregler, Wärmemelder, Eiswarner, Feuermelder usw. Universal Modul ( Fertigmodulk ) Temperaturschalter bzw. Thermostat Einstellbarer elektronischer Temperaturschalter im Bereich 0-100 Grad Durch den integrierten potentialfreien Relaisausgang mit  Schließer oder Öffnerkontakt ( UM-Kontakt ) kann so ziemlich alles an Lasten geschaltet werden. z.B. mit dem Öffnerkontakt können Lüfter im warmen Bereich geschaltet werden oder mit den Schließerkontakt können Lüfter, Signallampe usw. im kalten Bereich in abhängigkeit der eingestellten Temperatur geschaltet werden Der externe Sensor mit nur 5mm Durchmesser kann über die integrierten Schraubklemmen problemlos verlängert werden Der beiligende Sensor kann z.b. in einen Schrumpfschlauch gepackt werden oder auch irgendwo eingegosssen werden dann wird einfach ein zweiadriges Kabel angelötet und mit dem Steuereingang des Moduls verbunden. Technische Daten Betriebsspannung: 12V DC typisch ( 12-15V DC stabilisiert ) Stromverbrauch des Moduls ca. 100mA ohne Last Temperatur-Schaltbereich ca. 0 - 100°C Die eingebaute LED am Controler leuchtet auf, wenn das Modul schaltet Schaltausgang Relaiskontakt 1xUM ( Wechslerkontakt ) max. 5A 230V Der Sensor (DM nur 5mm) kann über ein Standard Litzenkabel mit der Steuerelektronik verbunden werden geprüfte und getestet Länge von 1m ist unproblematisch. Für größere Längen z.B. 5m ist auf eine geschirmte Leitung zu achten !  Weitere Informationen : Der beiliegende KTY Wärmefühler wird über ein zweiadriges Kabel mit dem Modul gemäß Zeichnung verbunden ( siehe auch ewitere Bilder ! )  Der Kopf des Wärmefühlers wird isoliert an der Stelle montiert, wo die Temperatur überwacht werden soll. Bitte achten Sie darauf, dass der Wärmefühler elektrisch isoliert an der zu überwachenden Wärmequelle angebaut wird! Das gilt auch für die Anschlussbeinchen des Wärmefühlers, die voneinander isoliert sein müssen und auch keine elektrische Verbindung zu anderen Teilen bekommen dürfen. Wenn Flüssigkeiten kontrolliert werden sollen, dann sollte der Fühler komplett mit einem wasserdichten Material (z.B. Schmelzkleber) überzogen werden, damit keine Flüssigkeit direkt an den Fühler kommt. Der so isolierte Fühler darf nicht in brennbare oder ätzende Flüssigkeiten getaucht werden! Der Relaiskontakt hat einen Wechsel-Kontakt (1xUM-Kontakt). Je nach Beschaltung kann also eine Last bei Erreichung der eingestellten Temperatur entweder ein– oder ausgeschaltet werden. Hinweis: Wir geben die maximale Kontaktbelastbarkeit des eingebauten Relais mit Belastbarkeit von 5A an. Das eingebaute Relais kann aber tatsächlich mit 230V/AC belastet werden. Dazu müssen aber die VDE-Sicherheitsvorschriften zusätzlich eingehalten werden wie Berührungsschutz, vorgeschaltete Sicherungen usw. Das Modul in der gelieferten Form erfüllt diese Sicherheitsvorschriften nicht (z.B. wegen offenen Anschlusskabeln). Inbetriebnahme: Das Modul wird eingeschaltet, der Körper, an dem der Wärmefühler die Temperatur überwachen soll, wird auf die gewünschte Temperatur gebracht, wo geschaltet werden soll. Mit dem Einstellregler wird dann die gewünschte Schaltschwelle eingestellt (das Trimmpoti verstellen, bis das Modul schaltet). Bitte berücksichtigen Sie bei allen Einstellungen, dass der Temperaturfühler eine gewisse Zeit braucht, bis er die Temperatur angenommen hat (ca. 5 - 20Sek.). Außerdem gibt es ein Schaltfenster von ca. 3 - 6°C. Beispiel: Das Modul schaltet bei der eingestellten Temperatur von ca. 100°C. Dann kann es sein, dass es bei sinkender Temperatur erst bei ca. 94 - 97°C wieder ausschaltet. Die eingebaute LED „Control“ leuchtet auf, wenn das Modul schaltet
