Netzteil Bausatz Gleichrichter mit einstellbares Netzgerät 1-35V max 1A
Artikelnummer: 92-477-03350
Produktinformationen "Netzteil Bausatz Gleichrichter mit einstellbares Netzgerät 1-35V max 1A"
Labornetzteil 1,5...35V 0-1,5A Regelbares Netzgerät mit AC Gleichrichter Eingang
Stabilisierte Gleichspannung zwischen 1,5V und 35V mit maximaler Stromaufnahme von 1A brauchen. Selbstverständlich kann dieses Netzgerät auch für andere Zwecke verwendet werden. Wird das Trimmpotentiometer durch eine Poti Variante mit Achse ersetzt ist auch die Verwendung als regelbares Netzgerät möglich. Wenn Sie einen oder zwei 12V Bleiakkus oder Lithium Akkus am Eingang anschliessen kann daraus auch ein mobiles tragbares Labornetzteil hergestellt werden.
Technische Daten:
- Ausgangsspannung: einstellbar von 1,5V bis 35V ( je nach angelegter Eingangsspannung )
- Ausgang DC Gleichspannung stabilisiert
- Ausgangsstrom: 0-1A max. 1,5A = 1500mA bei entsprechender Kühlung
- Restwelligkeit: nur 0.5mV
- kurzschlussgeschützt
- überlastgeschützt durch integriertes IC LM317
- Eingangsspannung: 6VAC...bis...24VAC oder 5VDC...bis....35VDC
- Zusatzinfo bei Betrieb mit 12VAC Trafo = Regelbereich 1,5-15VDC
- Zusatzinfo bei Betrieb mit 24VAC Trafo = Regelbereich 1,5-31VDC
- (von der gewünschten Ausgangsspannung abhängig)
- Transformator getrennt erhältlich ( erhältlich 12V AC / 15VAC / 18VAC / 24VAC )
- oder auch mobil betreibbar z.B. mit einem oder zwei 12V Bleiakku oder entsprechendem Lithium Akku
- Abmessungen: 52 x 30mm
- Lieferung ohne Kühlkörper.
Lieferumfang: Bausatz, Platine Bauteile und Anleitung
Optional erhältlich fals Sie dies ggf. benötigen:
- Bst Nr 21-817-00510 = 4,7Kohm solides Drahtpoti mit 6mm Metallachse
- Bst Nr 21-817-00069 = 4,7Kohm Poti mit 6mm Kunststofflachse
- Bst Nr 21-817-00052 = 4,7Kohm Poti mit 4mm Kunststofflachse
- Bst Nr 51-705-00014 = Knopf Schwarz 15mm für Poti mit 6mm Achse
- Bst Nr 51-705-00011 = Knopf Schwarz 24mm für Poti mit 6mm Achse
- Bst Nr 92-477-03350 = 230VAC Trafo 20VA mit 12VAC 1,6A und Hohlstecker
- Bst Nr 93-808-20333 = 230VAC Trafo 48VA mit 24VAC 2,0A und Hohlstecker
- Bst Nr 43-890-01740 = 230VAC Trafo 48VA mit 2x12VAC = 24VAC 2A
- Bst Nr 43-890-00450 = 230VAC Ringkerntrafo 50VA mit 2x12VAC = 24VAC 2A
- Bst Nr 39-850-00035 = Polklemme ROT
- Bst Nr 39-865-00004 = Polklemme SCHWARZ
- Bst Nr 90-570-00055 = LCD Einbau Instrument
- Bst Nr 8-890-00100 = Aufsteckkühlkörper
- Bst Nr 8-890-00060 = Lamellenkühlköroer
- Bst Nr 8-890-04530 = Kühlkörper U-Form
- Bst Nr 8-890-00260 = Rippenkühlkörper
- Bst Nr 33-175-00043 = 12V 7,2AH Bleiakku z.B. für den Bau eines tragbaren Labornetzteil

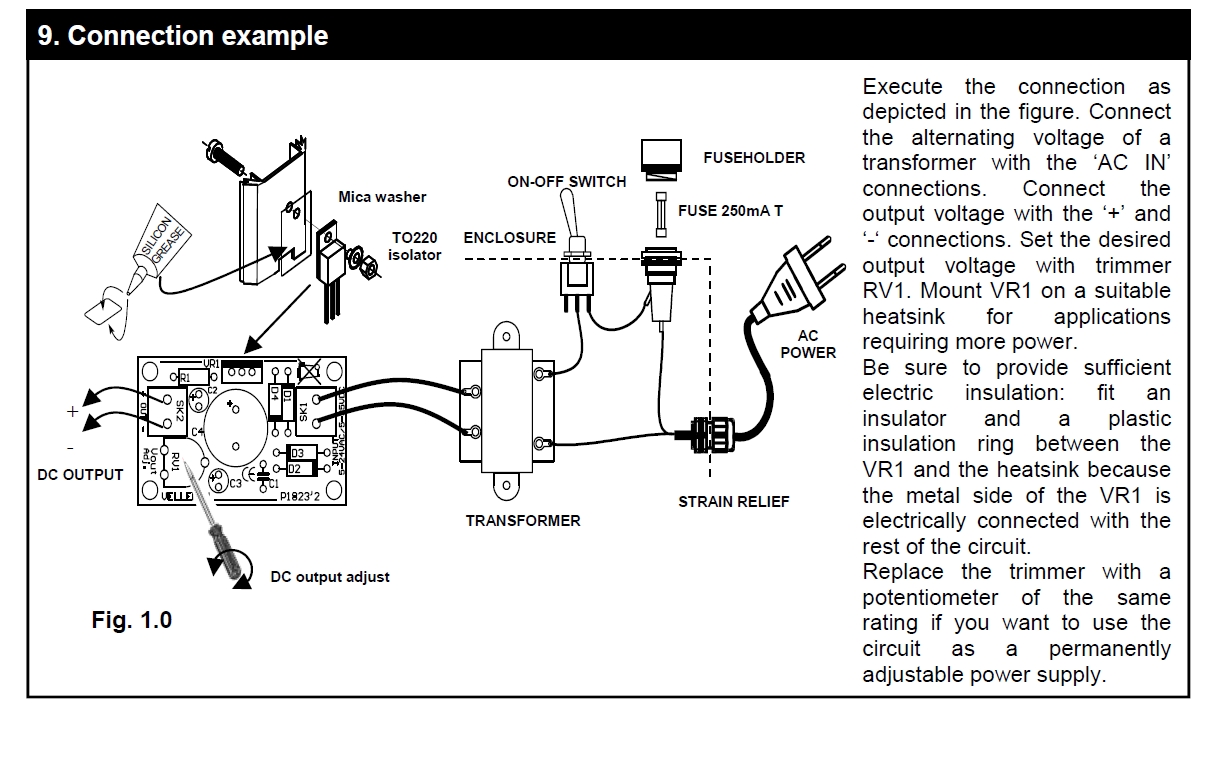

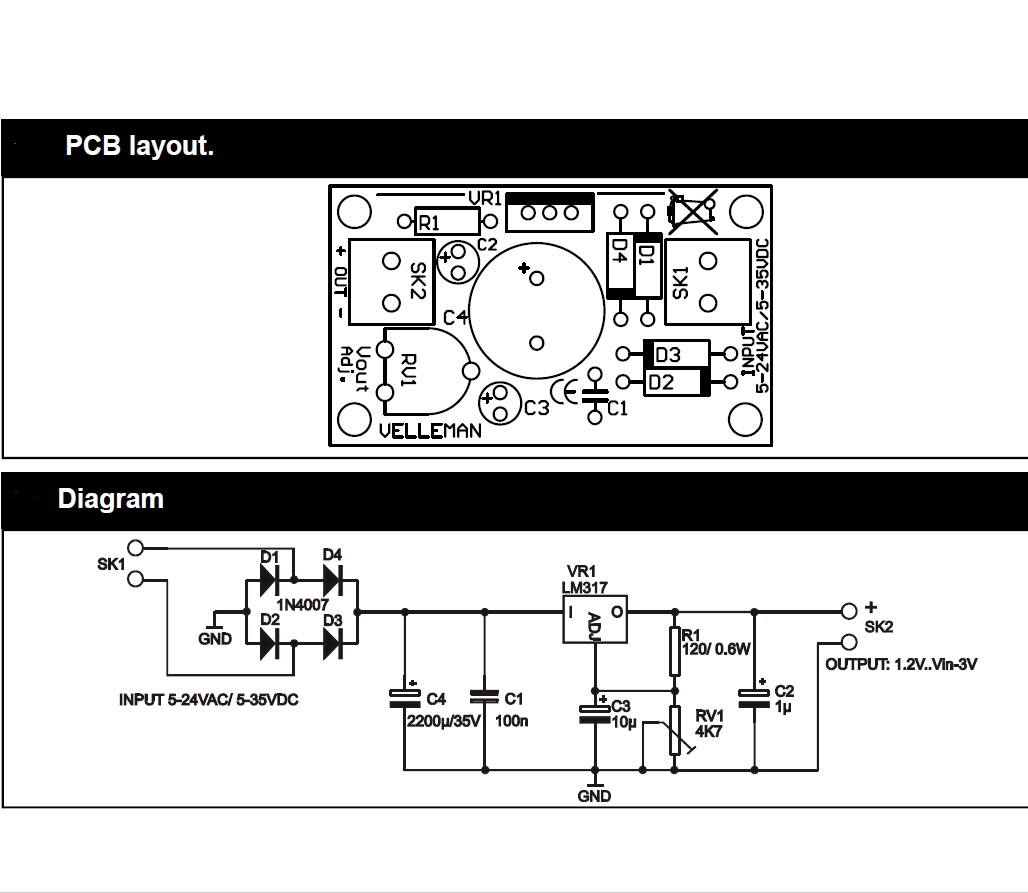

Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgelieferten Bauteilen.
Anmelden
Zubehör
Rippen Kühlkörper 80x40x30mm z.B. zu 92-477-00238
Kühlkörper passend zu +/- Netzteil Bausatz Nr 92-477-00238 Kühlkörper mit vorgebohrte Löcher Abmessungen: 40mm x 30mm x 80mm Material Alu Schwarz eloxiert
9,95 €*
12V Trafo 12Vac 20VA In 230V mit Hohlstecker 5,5x2,1mm
12VAC Steckertrafomit 20Watt Leistung Eingang 230Volt (50Hz) auf 12Volt Wechselstrom max. 20VA Belastbarkeit Ersatz für die meisten Halogenlampen jegl. Art u.a. auch bei Musikgeräten im Einsatz Konverter für Niederquellen AC/AC Vorkonfektionierter Konverter für Niederspannungslichtquellen Mit integriertem Sicherheitstransformator Handlich und von geringem Gewicht Übertemperaturabschaltung, nicht rücksetzbar Transformer standard EN-61558-2-6. Ausgangsspannung: 12VAC Wechselstrom Belastbarkeit Ausgang 1670mA = 1,67A = 20VA Leerlaufspannung bis zu 15,7VAC ohne Last Eingang Netzspannung 230V AC 50/60 Hz Überlastung Schutz durch thermische Sicherung welche nicht zurückgesetzt werden kann. Kabellänge 1,80m Kabel mit Hohlstecker 5,5x2,1mm Niederspannungsstecker 5,5x2,1mm Schaftlänge 14 mm Abmessungen (B x H x T) 57 x 88 x 82 mm Gewicht ca. 580 g
13,50 €*
%

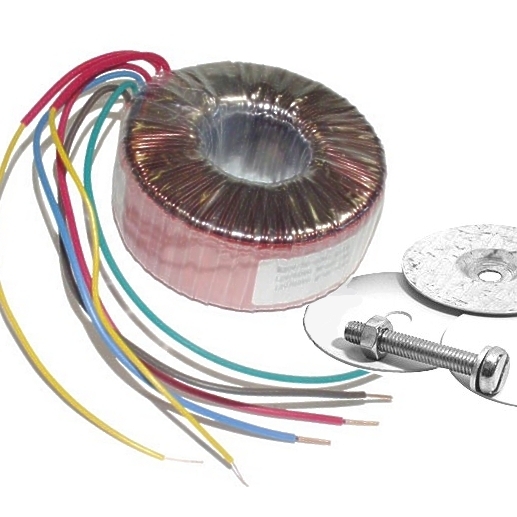

12VAC Ringkerntrafo 12V Trafo 50VA 2x12V oder 24VAC
12V Trafo 50VA Ringkerntrafo der auch als 24V Trafo verwendet werden kann. Universaltrafo verwendbar Ausgangsspannung je nach beschaltung der Ausgänge 2x 12V AC je 2,08A oder 1x 12V AC 4,16A oder 1x 24V AC 2,08A Eingangsspannung: 220-240VAC typisch 230VAC 50Hz zur sicheren elektrischen Trennung der Ein- und Ausgangsseite Galvanisch getrennt Weitere technische Daten: Eingang Primär = Gelb / Gelb = 230VAC ( Range 207-253V ) 50-60Hz Ausgang Sekundärwicklung-1 = Braun + Rot = 12VAC = 25VA = 2,08A Ausgang Sekundärwicklung-2 = Grün + Blau = 12VAC = 25VA = 2,08A Leerlaufspannung: 13,3VAC Unter max Belastung 11,9-12,1VAC Bei Parallelschaltung ( also 12VAC 50VA ) sind folgende Farben zusammenzuklemmen: Braun/Grün und Rot/Blau Bei Reihenschaltung ( also 24VAC 50VA ) sind folgende Farben zusammenzuklemmen: Grün/Rot bleibt übrg dann für 24VAC = Braun + Blau Abmessungen: Durchmesser: 78-80mm Höhe: 34-35mm Gewicht: 0,7Kg Lieferung inkl. Befestigungssatz 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation
48,40 €* 59,95 €* (19.27% gespart)
4mm Bananenbuchse Rot bis 35A PKI10A Polklemme
Polklemme mit M4 Gewinde und Krallenrand Mit fest verbundenem, unverlierbarem Isolierkopf. Der Gewindebolzen mit Durchmesser 4mm besteht aus vernickeltem Messing und verfügt über ein Querloch mit Durchmesser 2mm zum einfachen Anklemmen von abisolierten Leitungen. Zum isolierten, verdrehsicheren Einbau in Gerätechassis und Schalttafeln bis 2mm Wandstärke. Technische Daten: verdrehsicheren Einbau Einbau in bis 2mm Wandstärke Material Gewindebolzen: Messing vernickelt Buchse ungefedert CAT-I Betriebsstrom bis max 35A Bemesungsspannung bis max 60V DC / 30V AC Durchgangswiderstand: 2mOhm Temperaturbereich: -25°C bis +100°C Anschlussart: M4 Gewinde Abmessungen: Kopfdurchmesser.:14mm Länge: 39mm max 42mm Einbauöffnung: 8mm (Isolierkörper) siehe auch Zeichnung weiter Buchse / Stecker etc. auch in anderer Farbe siehe Zubehör-Register Bestellformen siehe im Zubehör-Register: 39-850-00035 = PKI10A in Rot 39-865-00004 = PKI10A in Schwarz
Ab 2,80 €*
4mm Bananenbuchse Schwarz bis 35A PKI10A Polklemme
Polklemme mit M4 Gewinde und Krallenrand Mit fest verbundenem, unverlierbarem Isolierkopf. Der Gewindebolzen mit Durchmesser 4mm besteht aus vernickeltem Messing und verfügt über ein Querloch mit Durchmesser 2mm zum einfachen Anklemmen von abisolierten Leitungen. Zum isolierten, verdrehsicheren Einbau in Gerätechassis und Schalttafeln bis 2mm Wandstärke. Technische Daten: verdrehsicheren Einbau Einbau in bis 2mm Wandstärke Material Gewindebolzen: Messing vernickelt Buchse ungefedert CAT-I Betriebsstrom bis max 35A Bemesungsspannung bis max 60V DC / 30V AC Durchgangswiderstand: 2mOhm Temperaturbereich: -25°C bis +100°C Anschlussart: M4 Gewinde Abmessungen: Kopfdurchmesser.:14mm Länge: 39mm max 42mm Einbauöffnung: 8mm (Isolierkörper) siehe auch Zeichnung weiter Buchse / Stecker etc. auch in anderer Farbe siehe Zubehör-Register Bestellformen: 39-850-00035 = PKI10A in Rot 39-865-00004 = PKI10A in Schwarz
Ab 2,80 €*
> 500 lagernd
%
1mm Lötzinn 16 bzw. 17gr mit Flussmittel Pb haltig SN60Pb40
1mm Lötzinn 16 bzw. 17gr mit Flussmittel Pb haltig SN60Pb40 Durchmesser 1mm Lötzinngewicht: 16 bzw. 17g Länge ca. 3m Material: L-Sn 60% Pb40% Erstklassiges Markenlötzinn Verarbeitung durch Zusatz von Flussmittel Harzkern Zusammensetzung: 60% Zinn + 40% Blei plus Harzkern Schmelzpunkt ab 185°C Lieferform im Röhrchen Wichtiger Hinweis zum Pb haltigem Lötzinn ( Pb = Bleihaltig ) : Diese Pb haltigen Produkte erfüllt nicht die Bedingungen der EU-Richtlinie bzgl. der Verwendung gefährlicher Stoffe in Elektro- und Elektronikgeräten (RoHS). Die Verwendung dieses Produktes ist nur in den im ElektroG genannten Ausnahmen erlaubt.
Inhalt: 0.017 Kilogramm (141,18 €* / 1 Kilogramm)
2,40 €* 3,30 €* (27.27% gespart)
Nur 3 auf Lager!
%
Knopf 15mm Bauhöhe 15mm
Knopf für 6mm Achsen an Potis, Drehschalter usw. 15mm Kunststoffknopf mit Madenschraube Knopf schwere Ausführung Kunststoff mit weißer Punktmarkierung für 6mm Achsen mit kräftiger Madenschraube Farbe: mattschwarz mit Metall-Effekt. Abmessungen: Durchmesser 15 x 15mm Zusatzinfo selbe Knopf-Serie weitere Artikel aus der selbe Serie siehe wie folgt 51-705-00014 = Knopf 15mm H 15mm 51-705-00035 = Knopf 20mm H 16mm 51-705-00011 = Knopf 24mm H 20mm 51-705-00012 = Knopf 35mm H 18mm
1,10 €* 1,80 €* (38.89% gespart)
%
Tipp
Trafo 24VAC 48VA 2A mit Hohlstecker 5,5x2,1mm
24VAC Trafo Ersatztrafo 230V auf 24V AC Wechselstrom max. 48VA Leistung. Typischer Einsatz Steuerungs- und Kameratechnik (z.B. Motordome, IR Scheinwerfer, 24VAC Verbraucher aller Art wie Steuerungstechnik, Halogenbeleuchtung, kleine Pumpen, Motoren usw.) Technische Daten: Eingang: 230Vac 50Hz Ausgang 24Vac Wechselstrom unstabilisiert Belastbarkeit max 2A bis 48VA ( 50Watt ) 1,2m Anschlußschnur mit Hohlstecker 5,5x2,1mm 2pol Eurokabel Netzkabel fest Länge ca. 0,90m Einsatzbereich Innenräume (Indoor only) Kunststoffgehäuse Schwarz Klassischer AC/AC Kupfertrafo mit Tempertursicherung Temperatureinsatzbereich: +5...+40°C Abmessunen: B: 79mm H:67mm L:101mm L:135mm mit Knickschutz Gewicht: 0,6kg INFORMATION für 24VAC Ersatzartikel = Bst Nr 93-808-20510 oder oder Bst NR 93-808-01433 , 93-808-20530 oder Bst Nr 93-808-20333 ( Nr unter Suche eingeben oder siehe unter Register Ähnliche Artikel
32,95 €* 44,95 €* (26.7% gespart)
%
230V Lötkolben 40Watt Universal Kolben
40W Lötkolben mit guter Wärmeisolierung Diese handlichen Netzspannungs-Lötkolben stellen eine preiswerte Alternative zu einer Lötstation dar und sind deshalb insbesondere dort sinnvoll, wo entweder selten oder nur zum Einstieg in die Löttechnik ein Lötkolben benötigt wird. Die Leistungsstufe mit 40W ist für Lötungen an Platinen und Bauteilen sowies Kabelitzen im Elektronikbereich ausgelegt. Eingangsspannung: 230VAC 50Hz ( 220-250VAC ) Leistungsaufnahme: 40Watt Bauform: Aussenbeheizte Lötspitze Keilform Abmessungen ca. 250mm Kabellänge ca. 1,5m Ersatz-Lötspitze = AD: 3,8mm L: 71-75mm = 44-791-00290 + 00165
7,95 €* 8,99 €* (11.57% gespart)
Nur 8 auf Lager!
%

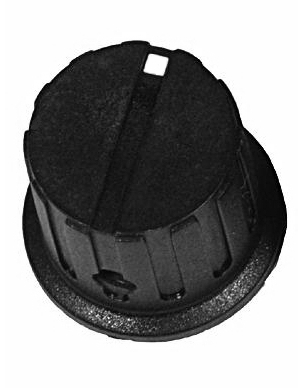

Knopf 24mm Bauhöhe 20mm
