Wasser Füllstandsmelder. Wenn 2 blanke Drähte mit Wasser in Berührung kommen, leuchtet eine Leuchtdiode auf. Dieser Bausatz ist geeignet, überlaufende Wassertanks, Zysternen, Regentonnen, Wasserbehälter aller Art .... oder auch eindringendes Wasser usw. per LED Licht zu melden.  Als Zubehör gibt ein noch ein Relaisplatine Bst.Nr.: 92-477-00157 als Bausatz. Dieses Relais kann mit diesem Bausatz verbunden werden und dann über den Relaiskontakt andere Geräte z.B. Pumpe, Wählgeräte, Sirene, Hupe oder Blitzlicht etc. einschalten kann. Technische Daten: Bausatz zum selber löten Betriebsspannung: 9Volt Gleichspannung z.B. von einer 9V Block-Batterie Stromaufnahme: Ruhe (ohne Wasserkontakt) < 10 uA, Wenn LED leuchtet nur ca. 15mA Wasseranzeige mittels LED auf der Platine, oder auch abgesetzter LED Wassersensor: Es reichen 2 blanke Drähte, Litzen oder auch verzinkte Schrauben z.B. auf Kabelkanal, Holz etc. als Fühlerkontakte die in die gewünschte Höhe des Behäters befestigt werden müssen Diese Fühler werden dann mit einem Kabel, das nicht länger als 50cm sein sollte, mit der Platine verbunden. Falls Sie eine „Fernüberwachung“ wünschen, dann kann das Kabel zur LED bis zu 100m lang sein. Das Kabel zum Wassersensor darf aber nicht länger als 50cm sein. Die „Wasserfühler“ werden an einer isolierten Stelle befestigt (nicht auf Metall, weil das einen Kurzschluss verursacht). Wenn jetzt beide Wasserelektroden (z.B. Schrauben) mit Wasser in Verbindung kommen, leuchtet die LED auf Die Abbildung zeigt den zusammengelöteten Bausatz geliefert wird die Platine mit den Bauteilen und eine Anleitung Betrieb der Platine mit optionaler 9V Blockbatterie oder über 9V Steckernetzteil Platinenabmessungen: ca. 45 x 19,5mm Weiteres optionales Zubehör ist erhältlich ( siehe im Zubehör-Register unten ) Bst.Nr  92-477-00157 = Relaisplatine  Bst.Nr  52-625-00111 = Kunststoffgehäuse für Wasser-Füllstandsmelder oder  Bst Nr  52-625-00310 = Kunststoff-Leerghäuse mit 9V Batteriefach   sowie Bst.Nr  33-475-00057 = 9V Clip Standard Bst.Nr  33-475-00350 = 9V Clip stabile Ausführung Bst.Nr  33-460-00390 = 9V Longlife Lithiumbatterie Bst.Nr  33-460-01350 = 9V Alkaline Batterie Bst.Nr  93-815-00418 = 9V 1A Steckernetzteil Sie benötigen ausserdem noch einen Lötkolben und Lötzinn ( nicht anbei )

Füllstandsanzeige für Wassertanks Fernmessung bis 100m. Einsetzbar für Tanks mit 0,5...2m Tiefe. Die 10er Einteilung übernehmen Sie individuell je nach Tankgröße. Ganz einfach uns simple Installation.  Füllstandsanzeige für Flüssigkeitstanks mit kapazitiver Messaufnahme (unempfindlich gegen Verschmutzung und Ablagerungen im Wasser). Damit können auch Flüssigkeitsstände von Flüssigkeiten geprüft werden, die Metallsensoren chemisch angreifen. Nur für Flüssigkeiten wie sauberes oder verschmutztes Wasser, Gülle oder ähnliches, nicht für Öle oder brennbare Flüssigkeiten. Die Messaufnahme erfolgt durch 2 parallel laufende isolierte Kabel, die in die Flüssigkeit eingetaucht sind und durch Änderung der Kapazität den Flüssigkeitsstand anzeigen. Es können Tanks mit max. Füllhöhen 0,5-2m gemessen werden (Kabel liegen nicht bei). Batteriebetriebene Füllstandsanzeige, um aus Entfernungen bis zu 100m den Füllstand von Wassertanks wie Regenwasser, Zysternen, Klärkammern oder Gülletanks zu messen Es können Tanks mit max. Füllhöhen 0,5...2m gemessen werden  Die Anzeige erfolgt nach Knopfdruck über 10 LED's in Stufen zu je 10% (Anzeige 10 - 100%) Das Gerät ist für Wandmontage (ca. 131 x 78 x 36 mm) und braucht eine 9Volt Batterie  Der Anschluss erfolgt über Schraubklemmen im Inneren des Gerätes Technische Daten Betriebsspannung 9 V Blockbatterie Anzeigedauer Solang der Prüfknopf gedrückt wird Stromaufnahme Nur solang der Prüfknopf gedrückt wird: ca. 10 - 20 mA (je nachdem, wieviele LED`s aufleuchten) Messprinzip Kapazitiv (die Kapazität zwischen den beiden Messkabeln ändert sich, wenn der Flüssigkeitsstand sich ändert) Anzeige 10 LED`s in 10 Schritten: 10 - 100% Genauigkeit ca. 10% Messbare Füllhöhe ca. 0,5 - 2 m Max. Kabellänge zwischen dem Sensormodul und dem Anzeigegerät 100 m Maße Display ca. 131 x 78 x 36 mm Maße Sensor Modul ca. 83 x 51 x 32 mm (ohne Befestigungslaschen) Lieferumfang: 1 Sensormodul 1 Anzeigegerät 10 gelochte Stege für das Messkabel 1 Beschreibung 20 Kabelbinder Weitere Informationen zum System :  Das Kabel zwischen dem Sensormodul und dem LED-Anzeigegerät muss 3-polig sein und kann beliebig gelegt werden ( bis max. 100m lang). Ganz wichtig: Die Kupfer-Kabelenden, die in den Tank tauchen, müssen unbedingt 100%ig isoliert werden. Die Aderenden dürfen nicht leitfähig mit der Flüssigkeit in Verbindung kommen, sonst funktioniert die Anlage nicht. Zur Isolierung der Kabelenden eignet sich z.B. gut je ein Tropfen Schmelzkleber oder etwas ähnliches. Wichtig: Die Elektronik in dem Gehäuse „Sensormodul“ ist extrem feuchtigkeitsempfindlich. Das Gehäuse muss trocken montiert werden (z.B. eine Haube gegen Regen darüber stülpen) und nach der Kabelinstallation und dem ersten erfolgreichen Funktionstest sollte das Gehäuse des Sensormoduls mit Silicon oder etwas ähnlichem komplett luftdicht abgedichtet werden (die komplette Gehäusefuge und den Kabelausgang luftdicht versiegeln). Das Anzeigegerät wird an einer beliebigen Stelle (Regensicher, es ist nicht wasserdicht) montiert.  Das Gehäuse mit dem Sensormodul muss gemäß Zeichnung in unmittelbarer Nähe des Flüssigkeitstanks installiert werden. An diesemSensormodul wird mit 2x1-poligen Kabeln das Messkabel gemäß Zeichnung, in den Tank geführt. Die beiden parallel geführten 1-poligen, isolierten Kabel werden mit den mitgelieferten Abstandshaltern so in den Tank gelegt und befestigt, das diese vom Grund des Tanks gerade zum Sensormodul nach oben geführt werden. Es liegen 10 Kabel-Abstandshalter bei, die mit den mitgelieferten Kabelbindern gleichmäßig über die gesamte Eintauch-Länge verteilt werden. Das Kabel im Tank darf 0,5 bis max. 2m lang sein und wird dann mit möglichst kurzen Kabeln (max. 0,5m Abstand zwischen Flüssigkeits-Oberkante und Klemmleiste im Sensormodul) zur Klemmleiste im Sensormodul geführt. Dieses Kabel entweder direkt am Tank in das Sensormodul, oder in einem Kunststoffrohr geführt (max. 0,5m) zum Sensormodul legen. Das Kunststoffrohr sollte zu evtl. Metallplatten o.ä. einen Mindestabstand von 10mm haben. Das Kabel zwischen dem Tank und dem Sensormodul darf sich nicht im Wind bewegen (fixieren), weil sich sonst die gemessene Kapazität ständig ändert und damit die LED-Anzeige.  Passendes Zubehör hierzu siehe  unten im Zuheör-Register

Füllstandsanzeige für Wassertanks Fernmessung bis 100m. Natürlich auch einsetzbar für Tanks mit 0,5m 1m 2m 3m 4m 5m ... 10m Tiefe. Die 10er Einteilung übernehmen Sie individuell je nach Tankgröße. Ganz einfach uns simple Installation.  Batteriebetriebene Füllstandsanzeige, um aus Entfernungen bis zu 100m den Füllstand von Wassertanks wie Regenwasser, Klärkammern oder Gülletanks zu messen Die Anzeige erfolgt nach Knopfdruck über 10 LED's in Stufen zu je 10% (Anzeige 10 - 100%) Das Gerät ist für Wandmontage (ca. 131 x 78 x 36 mm) und braucht 2 Batterien "AA" Der Anschluss erfolgt über Schraubklemmen im Inneren des Gerätes Sie brauchen ein normales Signalkabel (Telefonkabel, Steuerleitung oder Ähnliches) mit mindestens 11 Adern zur Verbindung Ihres Wassertanks mit der Füllstandsanzeige (Kabel wird nicht mitgeliefert). Sie können auch Kabel mit weniger Adern nehmen, aber dann können nicht alle Anzeigenstufen genutzt werden (z.B. bei 8 Adern können nur 7 LED-Anzeigestufen betrieben werden, was aber häufig auch ausreicht). Montage-TIPP von uns: Beispiel an einem Wassertanks mit 2m Tiefe. Sie nehmen eine Kunststoffrohr ( z.B. ein 2m PG Leerrohr vom Elektriker ist am günstigsten und einfach verlängerbar ) und schrauben zehn rostfreie Spaks oder auch M-Schrauben mit Unterlagsscheibe ein. Bei 2m ( 200cm ) Wassertiefe ist der Abstand der Spaks jeweils ca 18cm ( 182mm ) ergibt dann somit 10-Stufen 10% 20% 30% 40% 50% 60% 70% 80% 90% 100%. An jede dieser 10 Spaks machen Sie dann eine Sensorleitung fest. Der 11-te Draht wird am Boden angebracht z.B. nichtrostende große schwere Unterlagsscheibe. ( Siehe auch weitere Bilder ) Weiterer TIPP: Verlegen Sie das min. 11-adrige Kabel ( z.B. LiYCY 16-adrig Bst Nr 42-682-00390 ) bis zum ihrem Tank. Montieren Sie dann einen kleinen Verteiler ( Abzweigkasten wie üblich im Keller verwendet z.B. Nr 39-830-00100 ) und klemmen die das 11-adrige Kabel mitels Lüsterklemmen ein. Am besten den Verteiler ausserhalb oder oberhalb vom Tank befestigen. Dann führen Sie am besten 11- Einzeladern von dem Abzweigkasten zu den Spaks und verbinden Sie dieses Spaks-Punkte somit. Mit Kabelbindern fixieren Sie die Einzeldrähte an dem Kunststoffrohr. Fertig.  Die normale Anwendung ist das Messen von Wasserständen in Regentonnen, Wassertanks usw. Jetzt haben uns Kunden nach der Möglichkeit gefragt, den Wasserstand in sehr großen Behältern wie z.B. Tiefbrunnen mit Messabständen zwischen den einzelnen Messelektroden von ca. 5m zu messen. Weil der Abstand von der obersten Elektrode zur Masseelektrode bei solchen Messungen zu groß ist, um eine helle Anzeige zu erhalten (z.B. bei einem Wasserstand von 40m) empfehlen wir in solchen Fällen die Masse-Elektrode nicht am Grund des Brunnens zu bauen, sondern als langes Rohr gemäß Zeichnung parallel zu den einzelnen Meßelektroden zu installieren.Technische Daten Betriebsspannung 3V (2 AA-Batterien, nicht enthalten) Anzeige max. 10 LED's und 1 LED für die Batteriekontrolle Messpunkte im Wassertank 1 - 10 umschaltbar Stromaufnahme während der Messung (Taste gedrückt) max. 50mA wenn alle LED's leuchten Max. Kabellänge zwischen Füllstandsmelder und Wassertank 100m Erforderliches Kabel zum Wassertank  mindestens 11 Adern Schwachstromkabel oder ähnliches Kabel, Steuerkabel, EDV Kabel,  Innen Batteriefach für 2 Mignonbatterien  Innen Schraubklemmen für die Verkabelung ( siehe weitere Bilder )  Messstrom am Wassertankfühler ca. 5mA pro Kanal Abmessungen: ca. 131 x 78 x 36mm Passendes Zubehör hierzu siehe  unten im Zuheör-Register

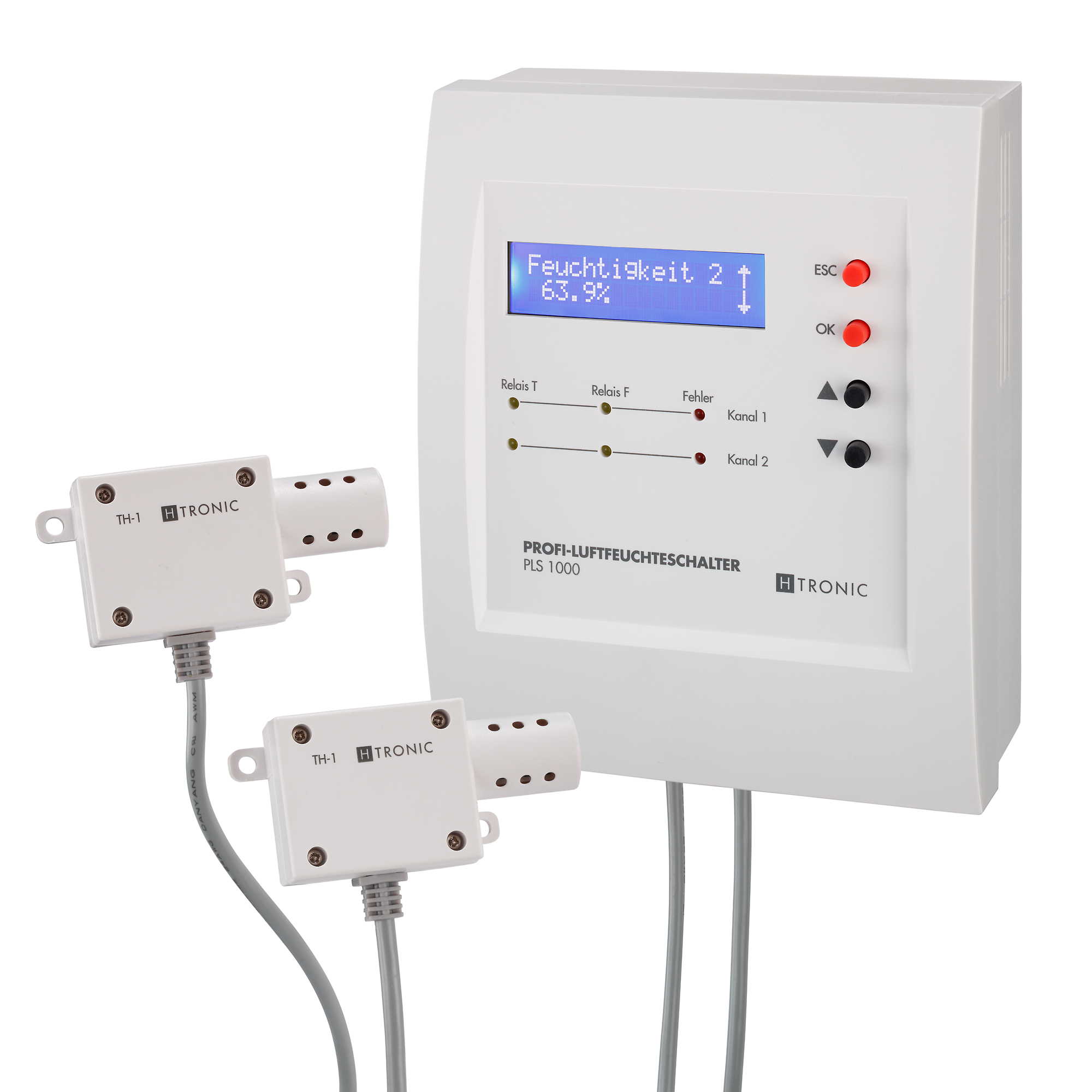

Univ. verwendbare Luftfeuchtesteuerung als Lüfterregelung für 12V, 24V oder 230V Lüfter, Rohrlüfter, Motoren, Heizgeräte usw.   Profi-Luftfeuchteschalter PLS1000 Luftfeuchtesteuerung Taupunktsteuerung Wohnraumlüftung Garagenbelüftung usw.  Mit Hilfe von zwei Sensoren TH-1 ( diese sind im Lieferumfang enthalten ) kann der PLS 1000 die aktuelle relative Luftfeuchtigkeit, sowie die aktuelle Temperatur in zwei Umgebungen messen. Der PLS 1000 ermittelt aus diesen Werten die absolute Luftfeuchtigkeit, sowie die jeweiligen Taupunkte. Anhand dieser Werte können mit Hilfe von 5 integrierten Funktionen (Modi), verschiedene Luftfeuchte, sowie Temperaturregelungen realisiert werden. Raumlüfter für Zu- bzw. Abluft, können direkt über 4 integriertepotentialfreie Relais angesteuert werden. Typische Anwendungen sind, das Messen von Luftfeuchtigkeit und Temperatur, die automatische Belüftung, Trocknung oder Befeuchtung von Räumen, die manuelle Ansteuerungen von Raumlüftern, Rohrmotoren, Einbaulüfter sowie die Realisierung eines 2 Kanal Temperatur- und Feuchteschalters. Technische Daten: 5 verschiedene, frei wählbare Funktionen (Messen, Kellertrocknung, * dT-Belüftung, Temperatur-Feuchte- Schalter, Manuell) Realisierung von Taupunktsteuerungen, Kellerentlüftungen Fernmessung bis 50m über optionales Standard Kabel jederzeit möglich Sensorüberwachung auf Unterbrechung Automatische Feuchteregelung für Bäder, Sanitärräume, Keller, Weinkeller, Küchen, usw. Ansteuerung von Raumlüftern und weiteren Verbrauchern über 4 potentialfreie Relais  Regelung des Raumklimas Hochwertige, langzeitstabile Sensoren im Lieferumfang enthalten Betriebsspannung: 230 V/AC (50 Hz) Stromverbrauch / Leistungsaufnahme: ca. 1W Schaltspannung ( je Relais): max. 230 V/AC max. 12A bis 24 V/DC max. 10A Max. Schaltleistung (gesamt): ca. 2700 VA Temperatur-Messbereich: -40 °C bis +125 °C Feuchtigkeit-Messbereich: 0 % RH bis 100 % RH Im Lieferumfang enthalten sind 2 x TH-1 Sensoren mit 10 Meter Sensorleitung (verlängerbar max. 50 Meter) Schutzart des Gehäuses: IP40 Abmessung Wandgehäuse: 170 x 140 x 68 mm (sowohl für Wand- als auch für Hutschienenmontage geeignet) Abmessung Fühlergehäuse: 67 x 37 x 22 mm

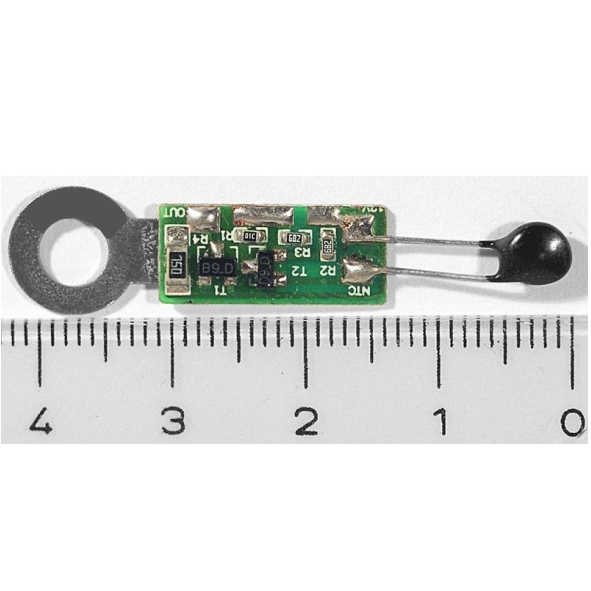

12V Lüfterregelung Lüftersteuerung. Diese preiswerte Lüftersteuerung eignet sich zur temperaturabhängigen Drehzahlregelung von Gleichspannungslüfter mit 12Volt DC und einer maximalen Stromversorgung von bis zu 0,4A = 400mA d.h. Lüfter bis max. 4,8 Watt. Probleme mit Lüftergeräusche bzw. störende Geräte können somit einfach beseitigt werden. Ideal in Verbindung mit PC-Netzteilen, Digitalrecordern, Verstärkern etc. Also alle Geräte mit 12V Lüftern bis 5W Leistung usw. Die Lüfterdrehzahl wird auf ca. 30% reduziert, die NTC Fühlerpille sollte im Luftstrom des Lüfters montiert werden, sollte das Gerät eine höhere Temperatur entwickeln passt sich automatische die Lüfterdrehzahl an bis auf maximimum wenn das Gerät z.B. im Sommer zu warm würde. Durch die kleine und flache Bauform ist dieses Modul universell verwendbar Lieferung erfolgt als SMD-Fertigbaustein mit Temperatursensor Anschlüsse erfolgen über Lötpads siehe weitere Bilder temperaturgeführte Steuerung für DC-Lüfter an 12V Nennspannung zur Minderung des Lüftergeräusches mit NTC als Temperaturfühler für Montage an temperatursensibler Stelle geeignet Befestigung mittels Schraube oder Kabelbinder Befestigung als Kühlfahne ausgelegt Transistor-Linearregelung Betriebsspannung: 12V DC Gleichspannung Belastbarkeit bis max 400mA = 0,4A Lüfterleistung max. 4,8W Ausgangsspannungsbereich, ca.: 5,5...11,4V Spannungsabfall: 0,6V max Spannung am Lüfter bei 48-50°C siehe Regelkurve Abmessunge ca. 42x 8 x 5mm

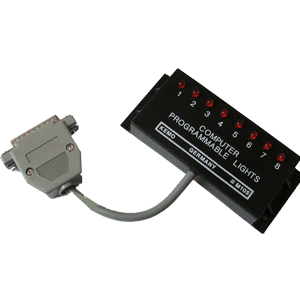

PC programmierbares 8-Kanal Lauflicht. Modul für den Anschluss über den LPT Port des Rechners. Ideal für Experimente, Unterricht .... 8 helle LED eingebaut Zeiten 0.1s bis mehrere Stunden für Lichteffekte, Lauflicht, Steuerung etc. Spannung von PC über 25pol. Sub-D Maße 100 x 50 x 22mm mitgelieferte DOS-Software lauffähig unter Win98-XP nicht Win7 auf 3,5" Diskette ** solange Vorrat reicht !

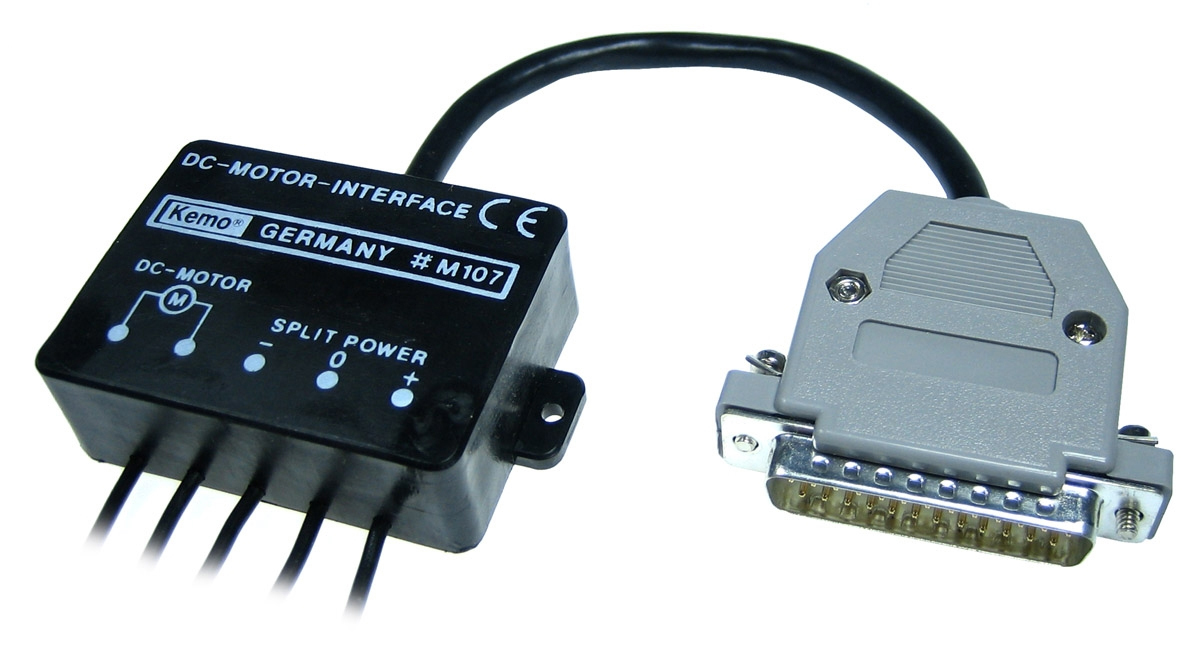

PC Inface zum Steuern von einem Gleichspannungsmotor (DC-Batteriemotor mit Bürsten am Kollektor) Motorspannung: 5...24Vdc, max. 2 Ampere. Zur Stromversorgung ist ein Doppelnetzteil (Split-Power-Supply) erforderlich. Zum Anschluss an einen Standard-PC mit DOS kompatibeler Software z.B. Windows 95/98 oder ME bzw. Win2000. Der Motor kann entweder per Hand an der Computer-Tastatur gesteuert werden (Drehzahl, Laufrichtung) oder über ein zuvor geschriebenes Programm mit automatischem Programmablauf.So können komplexe Bewegungsabläufe an Robotern, Spielzeugeisenbahnen usw. programmiert werden. Eine Softwarediskette 3,5" liegt bei! Technische Daten Motorspannung    5 - 24 V/DC Motorstrom    max. 2 A Maße    ca. 60 x 45 x 21mm

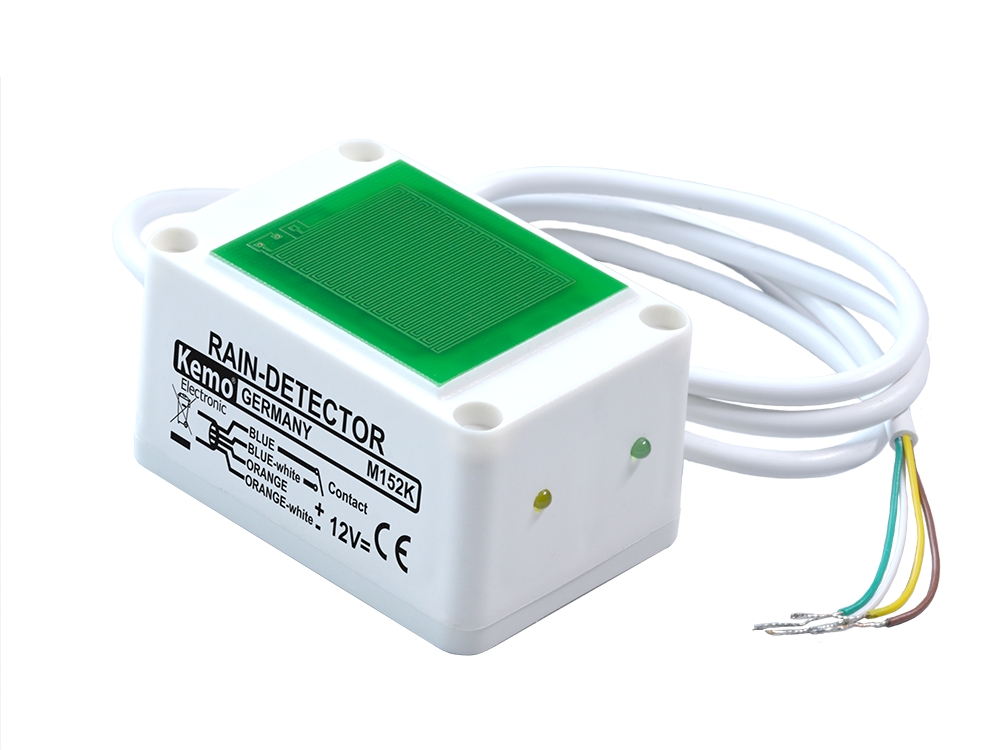

Modul Regensensor kapazitiv 12Volt mit Relaiskontakt  Meldung von Regen oder matschigem Schnee bzw. matschigem Hagel.  Wenn die vollständig isolierte Sensorplatte nass wird z.B. durch Regentropfen, Regen o.ä. dann schaltet ein Relais ein. Im Gegensatz zu Regenmeldern mit einem Metall-Sensor arbeitet dieser Sensor kapazitiv. Das heißt, er schaltet auch bei Berührung mit destilliertem Wasser z.B. ei ganz sauberem Regen. Damit können dann Dachfenster geschlossen, Markisen eingefahren oder nur Regen gemeldet werden. 2 eingebaute LED`s zeigen die Funktion an. Die Empfindlichkeit ist einstellbar. Technische Daten Betriebsspannung 12Volt DC Stromaufnahme max. ca. 130mA Relaiskontakt 1x Schliesserkontakt (1xEIN) Kontaktbelastbarkeit des potentialfreien Relais = max. 2,5A 25V  Sensorheizung automatisch, wenn Regenberührung stattfindet Leuchtdiode-1= Anzeige, dass der Regensensor in Betrieb ist Leuchtdiode-2=Anzeige, dass Regen gemeldet ist und das Relais geschaltet hat Relais-Einschaltdauer so lange, wie der Sensor nass ist Empfindlichkeit einstellbar Aktive Sensorfläche ca. 26 x 32 mm Gesamtmaße ca. 65 x 45 x 36 mm Aufbauanweisung: Der Regensensor hat an der Unterseite in den Ecken jeweils eine Bohrung. Mit diesen 4 Löchern kann er auf einen Metallwinkel, an eine Markise o.ä. angeschraubt werden. Die Montage muss so erfolgen, dass die Sensorfläche leicht geneigt ist in Richtung der Spitzen auf der Sensorfläche, damit das Wasser ablaufen kann und nicht auf der Sensorfläche stehen bleibt. Das Anschlusskabel wird in eine wasserdichte Schaltdose geführt und dort entsprechend verdrahtet. Zur Stromversorgung verwenden Sie bitte ein stabilisiertes 12V DC Netzteil mit einer Leistung von min 150mA. Der Relaiskontakt im Modul darf nur bis maximal 25V und 2,5Ampere belastet werden. Wenn Sie größere Lasten oder größere Spannungen (z.B. 230V Motoren) steuern wollen, dann müssen Sie ein anderes, für die Schaltleistung zugelassenes Relais zwischenschalten. Inbetriebnahme: Nach dem Einschalten der Betriebsspannung von 12V leuchtet die eingebaute LED-1 auf. Wenn Sie jetzt einige Tropfen Wasser auf die Sensorfläche machen, leuchtet die LED-2 auf und das Relais schaltet ein. Gleichzeitig wird eine Sensor-Heizung eingeschaltet, die ein beschleunigtes Abtrocknen der Sensorfläche bewirken soll. Diese Heizung hat eine Leistung von ca. 1W und erhöht nach einer gewissen Zeit die Temperatur der Sensorfläche gegenüber der Umgebungstemperatur um einige Grad Celsius. Pflege: Der Sensor sollte, je nach Verschmutzungsgrad, regelmäßig mit einem feuchten Tuch gereinigt werden. Bitte keine kratzendenReinigungsmittel verwenden. Bestimmungsmäßige Verwendung: Meldung von Regen oder matschigem Schnee bzw. matschigem Hagel.

Univ. verwendbare Steuerung bzw. Temperaturregelung z.B. als Lüfterregelung für 12V, 24V oder 230V DC Lüfter, Motoren, Heizgeräte, Kühlgeräte usw.   Lüfteregelung Temperaturschalter Luftfeuchteschalter mit LCD Display. Mit einem Spezialsensor Temperatur messen und verbundene Geräte schalten.  Universal verwendbare Steuerung bzw. Regelung z.B. als Lüfterregelung für 12V, 24V oder 230V Lüfter, Motoren, usw. Lüfter schalten, Motoren schalten, Kühlgeräte schalten, Heizgeräte schalten, UV-Lampen schalten, Infrarotheizung schalten, Entfeuchter schalten, Befeuchter schalten. Universell verwendbare Steuerung mit LCD Display.  Der Temperaturschalter mit vier potentialfreien Relaisausgängen kann mit Hilfe des abgesetzten beiligenden Sensors die aktuelle Temperatur sowie die aktuelle relative Luftfeuchtigkeit messen. Anhand dieser Werte können verschiedene Luftfeuchte- sowie Temperaturregelungen realisiert werden. Raumlüfter für Zu- bzw. Abluft können direkt über 4 integrierte potentialfreie Relais angesteuert werden. Darüber hinaus können verschiedene Geräte angesteuert werden, welche zum Heizen, Kühlen, Entfeuchten oder Befeuchten dienen. Typische Anwendungen sind eine Temperaturregelung im Heiz- oder Kühlbetrieb, das Messen von Temperatur und Luftfeuchtigkeit, sowie eine Raumtrocknung bzw. -entfeuchtung.  Merkmale Direkte Ansteuerung von Raumlüftern und weiteren Verbrauchern über 4 potentialfreie Relais, Automatische Steuerung von „Lüftern- oder Mehrer Lüfter in einer Gruppe" Durch die 4 integrierten Relais können 6VDC, 12VDC, 24VDC oder auch 230VAC Lüfter angesteuert werden Automatische Steuerung von „Kühlen, Heizen“ bzw. „Entfeuchten .... Befeuchten“ Automatische Feuchteregelung für Bäder, Sanitärräume, Keller, Weinkeller, Küchen, usw. Einstellung über Soll-Wert und dessen Differenz-Wert Soll-Wert bzw. Differenz-Wert in 0,1-Schritten einstellbar Sensorüberwachung auf Unterbrechung Beleuchtete LCD-Anzeige. Der im Lieferumfang enthaltene Sensor TH-1, ist in einem robusten Gehäuse inkl. Befestigungsmöglichkeiten untergebracht. Die relative Luftfeuchte kann in einem Bereich von 0 bis 100 % rH, Temperatur von -25 bis +70 Grad Celsius erfasst werden.  Technische Daten: Betriebsspannung: 230V AC (50 Hz) Leistungsaufnahme (Standby): ca. 1 W Ausgang: 4 potentialfreie Relais ( universell verwendbar ) für Verbraucher aller Art  Max. Schaltleistung (gesamt) der Relaiskontakte ca. 2700VA Ausgang über 4 potentialfreie Relais ( siehe auch weitere Bilder Schaltplan )    Belastbarkeit Relaiskontakte bei ohmsche Lasten: 250V AC 12A / 2700 VA oder 24 V/DC / 12 A    Belastbarkeit Relaiskontakte bei induktive Lasten: 250V AC 5A / 1250 VA oder 24 V/DC / 5 A Temperatur-Messbereich: -25 ºC bis +70 ºC Feuchtigkeits-Messbereich: 0 % RH bis 100 % RH Externer Sensor: TH-1 Sensor (im Lieferumfang) Sensorleitung: 10m (bis zu 50m verlängerbar) Abmessungen (Basisgerät) : 170 x 140 x 68 mm Abmessungen (Sensor TH-1): 67 x 37 x 22 mm Betriebstemperatur: -10 ºC bis +50 ºC Schutzart: IP20 Indoor

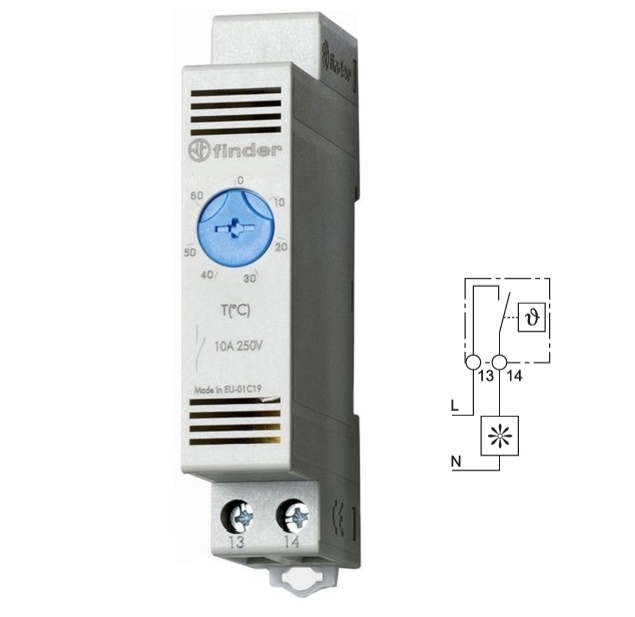

Temperaturschalter schaltet nach einer vorwählbaren Temperatur ein Relais ... bzw. dann den angeschlossenen Lüfter ein oder aus. Einstellbarer Vario Thermostat bzw. Temperaturwächter für den Schaltschrank bzw. Steuerschrank Steuerung Klimatisierung (Schaltschrank) ideal für das einschalten von Lüftern aller Art Kontakt individuell bereibbar mit AC oder DC da Bimetall-Sprung-Kontakt Hutschienenbauform kleine Bauform nur 17,5mm breite wie ein Sicherungsautomat großer Einstellbereich Temp-Ein. = Einschalttemperatur-Bereich 0-60°C hohe elektrische Lebensdauer Betriebsspannungsunabhängig für Tragschiene .. Hutschienen mit 35mm Baubreite 1x Schließerkontakt Kontaktmaterial: AgNi Dauerstrom, max.: 10A Einschaltstrom, max.: 10A Nennspannung: bis 250V AC Schaltspannung, max.: 250V AC Schaltleistung, max. AC1: 2500VA Schaltleistung, max. AC15 (230V AC): 250VA Max. Schaltstrom DC1 (30/110/220V): 1A/0,3A/0,15A Min Schaltlast (12V/10mA): 500mW Lebensdauer elektrisch: 100x103 Zyklen Betriebstemperaturbereich: -45...+80°C Schutzart: IP20 abmessungen: b: 17,5mm H: 89mm T: 47,8mm

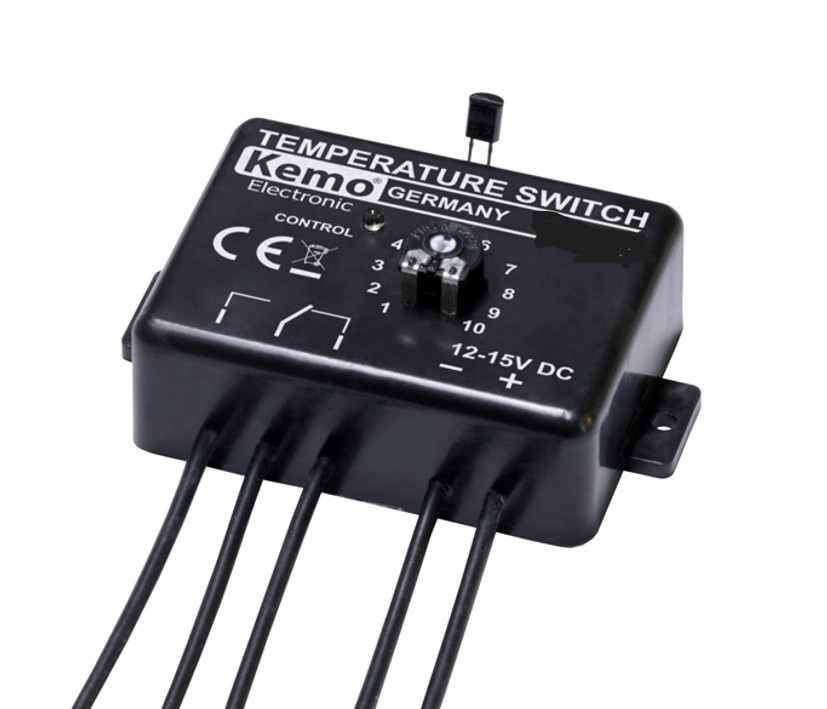

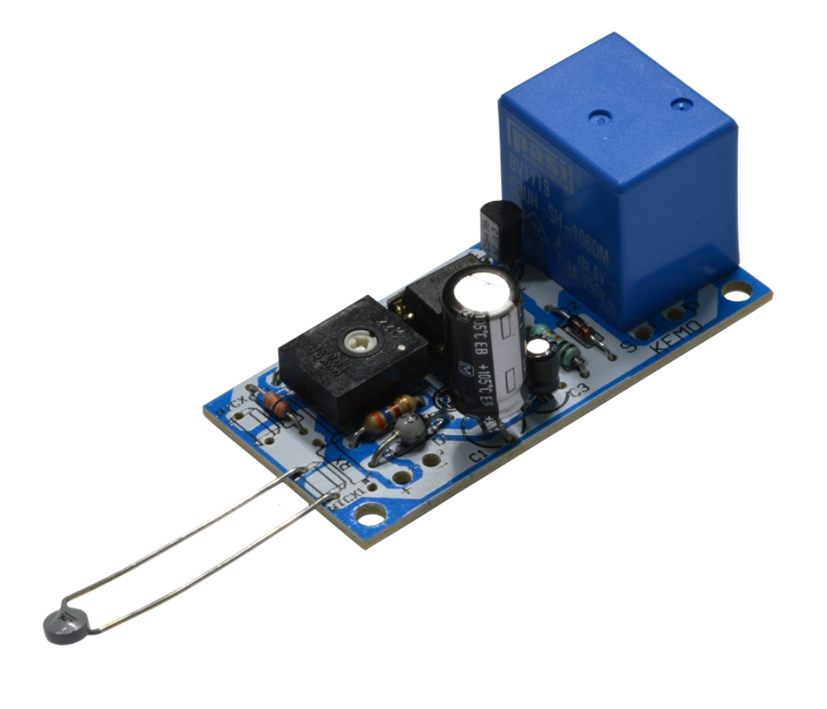

Temperaturschalter schaltet nach einer vorwählbaren Temperatur das Relais ein oder aus. Ideal als Thermostat, Lüfterregelung, Eiswarner, Feuermelder usw. Schaltet nach einer vorwählbaren Temperatur (mittels Poti) das Relais ein oder aus. Ideal als Thermostat, Wärmemelder, Eiswarner, Feuermelder usw. Technische Daten: Bausatz zum selber löten  Betriebsspannung: 12-14V (DC)  Stromaufnahme: max. ca. 100mA Temperatur-Schaltbereich: ca. -30ºC - +150ºC Durch veränderung des Widerstandes RX können 3 Grundbereiche voreingestellt werden  Bereich-1 = +40....bis +150°C = RX = 3Kohm  Bereich-2 =     0....bis + 75°C = RX = 30Kohm Bereich-3 = -30....bis +25°C = RX = 300Kohm  Temperaturfühler: 47K NTC  Relaiskontakt: 1 x Ein (1x Schliesserkontakt)  Kontaktbelastbarkeit Relais: max. 25V 3A Platinengröße: ca. 56 x 27mm Inbetriebnahme und zusätzliche Hinweisse :   Die: Betriebsspannung von 12VDC wird eingeschaltet, der NTC Widerstand wird an der Stelle montiert wo die Temperatur überwacht werden soll.  Der NTC Widerstand kann auch mit einem Anschlußkabel ( Litze ) entfernt von der Platine angeschlossen werden.  Der NTC-Widerstand ist gut wärmeleitend und z.B. an einer Maschine elektrisch gut zu isolieren z.B. mit einen Schrumpfschlauch zu montierren Der NTC kann elektrisch bei " NTCX" oder "NTCX1" an der Platine angelötet ( siehe auch Schaltplan weitere Bilder )   Der NTC-Widerstand und der Widerstand RX-RX1 werden je nach gewünschter Betriebsart mit der Platine verbunden ggf. können Sie dort auch ein weiteres optionales Trimmpoti z.B. 5K und 200K-470K verbauen.  Wenn der NTC jetzt die zulässige Temperatur erreicht hat, wird das Trimmpoti so eingestellt, das das Relais gerade eben nicht einschaltet, also kurz vor dem Schaltpunkt eingestellt lassen.  Wenn jetzt die Temperatur um ca. 10-20 Grad C steigt ( weil z.B. die Luftkühlung der Maschine ausgefallen ist ) schaltet das Relais ein und eine angeschlosene Sirene oder Lüfter usw. schaltet sich dan ein.  Den genauen Schaltpunkt müssen Sie am TRimmpoti ausprobieren, je näher Sie den Schaltpunkt regeln, desto eher wird das Relais auslösen.  Eine Einstellung auf eine bestimmte Gradzahl ist nicht möglich, nur eine ungefährer Annäherung auf vielleicht 10-20°C  Der Elko C4 bestimmt die Geschwindigkeit des Schaltvorgangs und kann durch ändern der Kapazität somit verändert werden.  Optionales Zubehör siehe auch im Zubehör-Register z.B.  Art-Nr 23-847-00094 = Poti Spect.  3299W/64W m. 25 Gang stehend    5K 0,5W Art-Nr 23-896-00220 = Poti Trimmer T10 liegend RM 5/10     5-KOhm = 5K  Schlitz Art-Nr 23-847-00042 = Poti Bourns 3329w  stehend 0,5W   RM2,54     200K Art-Nr 23-896-00280 = Poti Trimmer T10 liegend RM 5/10   500-Kohm (470K) Schlitz Art-Nr 23-847-00123 = Poti Spindeltrimmer liegend 20Umdr. 19mm   470K/500K 0.5W Art-Nr 21-817-00069 = Poti Mono 6mm Achse Kunststoff LIN    4,7K ( 5K ) Art-Nr 21-817-00058 = Poti Mono 4mm Achse Kunststoff LIN  470K

Temperaturschalter schaltet nach einer vorwählbaren Temperatur das Relais ein oder aus. Ideal als Thermostat, Lüfterregelung, Eiswarner, Feuermelder usw. Schaltet nach einer vorwählbaren Temperatur (mittels Poti) das Relais ein oder aus. Ideal als Thermostat, Lüfterregler, Wärmemelder, Eiswarner, Feuermelder usw. Universal Modul ( Fertigmodulk ) Temperaturschalter bzw. Thermostat Einstellbarer elektronischer Temperaturschalter im Bereich 0-100 Grad Durch den integrierten potentialfreien Relaisausgang mit  Schließer oder Öffnerkontakt ( UM-Kontakt ) kann so ziemlich alles an Lasten geschaltet werden. z.B. mit dem Öffnerkontakt können Lüfter im warmen Bereich geschaltet werden oder mit den Schließerkontakt können Lüfter, Signallampe usw. im kalten Bereich in abhängigkeit der eingestellten Temperatur geschaltet werden Der externe Sensor mit nur 5mm Durchmesser kann über die integrierten Schraubklemmen problemlos verlängert werden Der beiligende Sensor kann z.b. in einen Schrumpfschlauch gepackt werden oder auch irgendwo eingegosssen werden dann wird einfach ein zweiadriges Kabel angelötet und mit dem Steuereingang des Moduls verbunden. Technische Daten Betriebsspannung: 12V DC typisch ( 12-15V DC stabilisiert ) Stromverbrauch des Moduls ca. 100mA ohne Last Temperatur-Schaltbereich ca. 0 - 100°C Die eingebaute LED am Controler leuchtet auf, wenn das Modul schaltet Schaltausgang Relaiskontakt 1xUM ( Wechslerkontakt ) max. 5A 230V Der Sensor (DM nur 5mm) kann über ein Standard Litzenkabel mit der Steuerelektronik verbunden werden geprüfte und getestet Länge von 1m ist unproblematisch. Für größere Längen z.B. 5m ist auf eine geschirmte Leitung zu achten !  Weitere Informationen : Der beiliegende KTY Wärmefühler wird über ein zweiadriges Kabel mit dem Modul gemäß Zeichnung verbunden ( siehe auch ewitere Bilder ! )  Der Kopf des Wärmefühlers wird isoliert an der Stelle montiert, wo die Temperatur überwacht werden soll. Bitte achten Sie darauf, dass der Wärmefühler elektrisch isoliert an der zu überwachenden Wärmequelle angebaut wird! Das gilt auch für die Anschlussbeinchen des Wärmefühlers, die voneinander isoliert sein müssen und auch keine elektrische Verbindung zu anderen Teilen bekommen dürfen. Wenn Flüssigkeiten kontrolliert werden sollen, dann sollte der Fühler komplett mit einem wasserdichten Material (z.B. Schmelzkleber) überzogen werden, damit keine Flüssigkeit direkt an den Fühler kommt. Der so isolierte Fühler darf nicht in brennbare oder ätzende Flüssigkeiten getaucht werden! Der Relaiskontakt hat einen Wechsel-Kontakt (1xUM-Kontakt). Je nach Beschaltung kann also eine Last bei Erreichung der eingestellten Temperatur entweder ein– oder ausgeschaltet werden. Hinweis: Wir geben die maximale Kontaktbelastbarkeit des eingebauten Relais mit Belastbarkeit von 5A an. Das eingebaute Relais kann aber tatsächlich mit 230V/AC belastet werden. Dazu müssen aber die VDE-Sicherheitsvorschriften zusätzlich eingehalten werden wie Berührungsschutz, vorgeschaltete Sicherungen usw. Das Modul in der gelieferten Form erfüllt diese Sicherheitsvorschriften nicht (z.B. wegen offenen Anschlusskabeln). Inbetriebnahme: Das Modul wird eingeschaltet, der Körper, an dem der Wärmefühler die Temperatur überwachen soll, wird auf die gewünschte Temperatur gebracht, wo geschaltet werden soll. Mit dem Einstellregler wird dann die gewünschte Schaltschwelle eingestellt (das Trimmpoti verstellen, bis das Modul schaltet). Bitte berücksichtigen Sie bei allen Einstellungen, dass der Temperaturfühler eine gewisse Zeit braucht, bis er die Temperatur angenommen hat (ca. 5 - 20Sek.). Außerdem gibt es ein Schaltfenster von ca. 3 - 6°C. Beispiel: Das Modul schaltet bei der eingestellten Temperatur von ca. 100°C. Dann kann es sein, dass es bei sinkender Temperatur erst bei ca. 94 - 97°C wieder ausschaltet. Die eingebaute LED „Control“ leuchtet auf, wenn das Modul schaltet

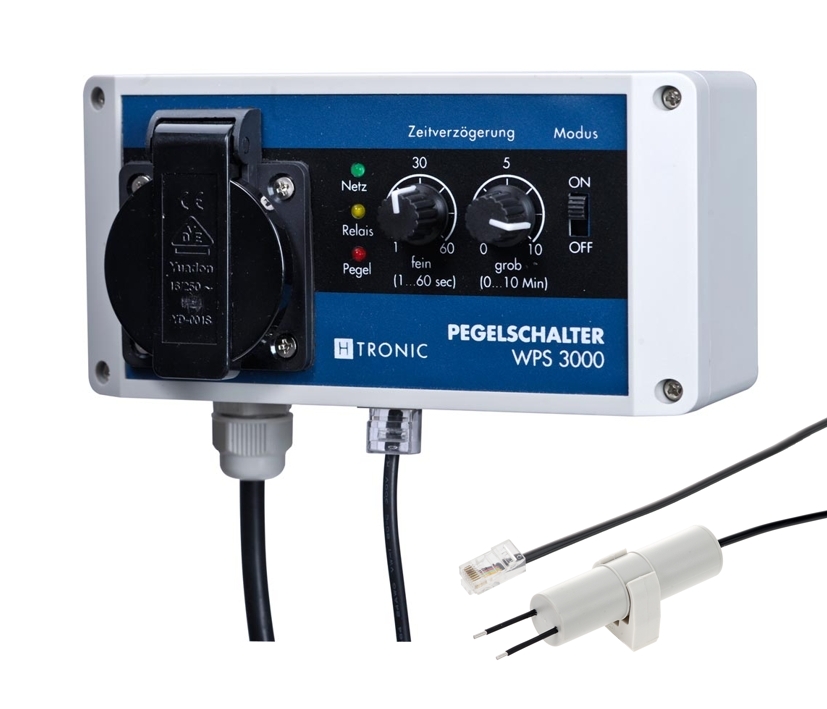

Wasserpegelschalter automatische Pegelüberwachung einstellbarer 1-10Min 220V Pumpensteuerung über Relais  Der Wasserpegelschalter WPS3000 eignet sich zur automatischen Pegelüberwachung von leitenden Flüssigkeiten in Behältern, Brunnen, Kellerräumen u.ä.). Beim Eindringen von Wasser oder Erreichen des bestimmten Pegels zieht ein Relais an und schaltet z. B. netzbetriebene Pumpen, Ventile oder Warngeräte ein oder aus. Vorteile: keine aufwändige Installation, alle Anschlüsse steckbar, sofort betriebsbereit, störungsfrei durch Wegfall bewegter Schwimmerschalter. Merkmale: Schaltpunkt bei beliebigen Wasserständen frei wählbar Schaltausgang (Rel.) als Öffner oder Schließer über Schalter an der Frontseite konfigurierbar Fernmessung für Sensor bis zu 25m über optionale zweiadrige Leitung möglich ( z.B. 42-686-00785 )  Für alle Speicher aus Beton, Kunststoff oder Metall Keine gefährliche Netzspannung am Sensor Bedienungs- und überwachungsfreier Betrieb Sehr einfache und schnelle Montage, da steckerfertig LED-Anzeigen für Netz, Pegel und Rel. Ein 230V Steckdosenausgang für 230V Sieren oder 230V Pumpen Laufzeit bzw. Dauer einstellbar von 0…10 min / Fein 1-60sek  Technische Daten: Betriebsspannung: 230V 50Hz ( 220-240VAC )  Ausgang über eingebaute Steckdose = 230V 50Hz Schaltleistung max. 3000W über die eingebaute Steckdose Ausschaltverzögerung einstellbar über frontseitigen Regltr = ca. 0...10-Min  Leistungsaufnahme der Schaltung : max. 1,5W (Stand-by) Wasser-Sensoreingang: über RJ45 Buchse am Ger Auslöseempfindlichkeit: < 50 kOhm Schutzklasse: IP20 LED-Anzeigen: Netz, Pegel und Rel. Ein Funktionsbereich: –15°C / +40°C Kabellänge des Wassersensors = 10 Meter Lieferumfang: Steuergerät mit ausführlicher Montage und Bedienungsanleitung und Wassersensor mit RJ45 Stecker  Optional erhältlich fals benötigt ( Art-Nr unter Suche eingeben ) z.B. :  Kabel für Sensorverlängerung z.B.  Art-Nr 42-686-00785 = Kabel Steuerleitung YSLY-JZ  2x1qmm - Meterware -   oder  Art-Nr 42-773-00310 = 25m flaches Litzenklabel 2x 0,75qmm Weiss ( CCA ) Sierene / Alarmgeber für Kellerraum z.B.  Art-Nr 79-222-00012 = 230V Sirene 230V in Weiss mit 32 wählbaren Tönen Sinalgeber Alarmgeber oder  Art-Nr 79-222-00011 = 230V Sirene in ROT  mit 32 wählbaren Tönen Sinalgeber Alarmgeber Kabel für Alarmgeber / Sieren zum einklemmen mit Eurostecker  Art-Nr 41-679-00230 = 1,5m Netzkabel Euronorm mit offenen Kabelenden für Sierene  Für Stromausfall benötigen Sie eine Notsrom USV Akkugepffert für die Steuerung und die Sirene...  Art-Nr 66-850-00395 =  600VA USV 230V Notstromversorgung mit Akku und LCD-Display Für Stromausfall benötigen Sie eine Notsrom USV Akkugepffert für die Steuerung und eine Pumpe   Art-Nr 66-850-00420 =  2000VA USV 230V Notstromversorgung mit Akku und LCD-Display Pumpen je nach Bauart z.B.  Art-Nr 94-830-00200 = 230V Selbstansaugende Pumpe mit 900W Leistung Edelstahl max 3600l/h, IPX4 mit Wasserfilter Art-Nr 94-830-00230 = 230V Tiefbrunnenpumpe mit 1000W Leistung Edelstahl max 5200l/h, IPX8, 20m Kabellänge und  maximale Förderhöhe von 55m.

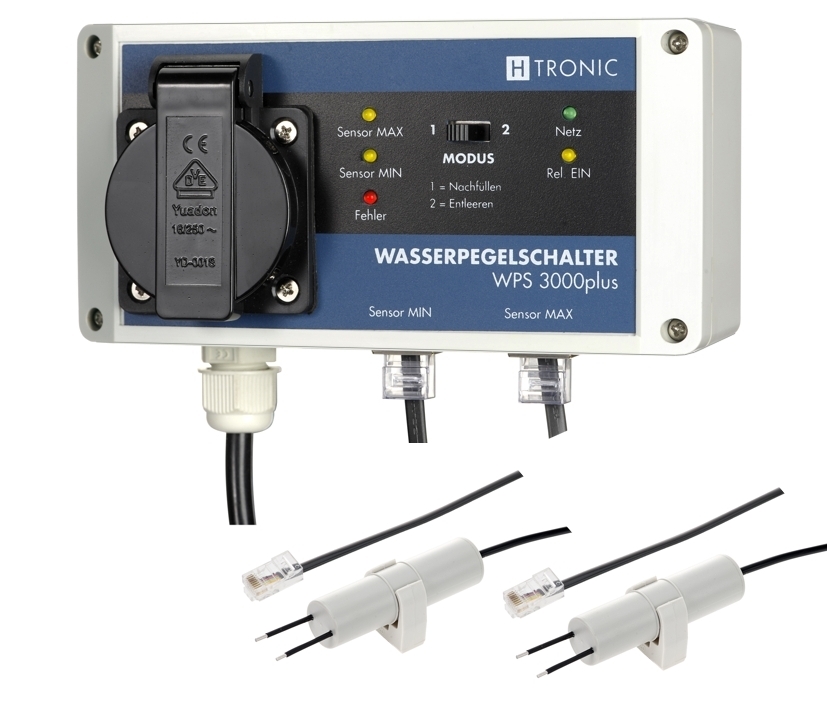

Wasserpegelschalter Füllstands-Differenzschalter Wasserpegel Pumpen Steuerung  230V mit Relais  Der neue elektronische Füllstands-Differenzschalter WPS3000plus eignet sich zur automatischen Pegelüberwachung von leitenden Flüssigkeiten in Behältern, Brunnen, Wassertanks u. ä. Das Gerät kann mit einem frontseitigen Schiebeschalter entweder als ein Nachfüllgerät oder als ein Entleergerät konfiguriert werden. Dabei wird der Flüssigkeitspegel automatisch zwischen zwei Wassersensoren (Min. und Max) gehalten. Beim Eindringen von Wasser oder Erreichen eines bestimmten Pegels zieht ein Relais an und schaltet z. B. netzbetriebene Pumpen, Ventile oder Warngeräte ein oder aus. Der WPS 3000plus eignet sich für alle Speicher aus Beton, Kunststoff oder Metall und ist schnell installiert, da alle Anschlüsse steckbar sind. Durch den Wegfall bewegter Schwimmerschalter arbeitet er absolut störungs frei.   Merkmale: Schaltpunkt bei beliebigen Wasserständen über zwei Wassersensoren frei wählbar Für alle Speicher aus Beton, Kunststoff oder Metall Schaltausgang (Relais über Steckdose unter Deckel) als Öffner oder Schließer (Füllen/Entleeren) über Schalter an der Frontseite konfigurierbar Fernmessung bis 20 m über zweiadrige Leitung möglich Keine gefährliche Netzspannung am Wassersensor Bedienungs- und überwachungsfreier Betrieb Sehr einfache und schnelle Montage, da steckerfertig Inklusive 2 Wassersensoren mit je 10 m Kabellänge und RJ45 Stecker LED-Anzeigen für Netz, Sensor Min, Sensor Max, Fehler und Relais Ein  Technische Daten: Betriebsspannung: 230V AC  50/60Hz Leistungsaufnahme: max. 1,5 W Schaltleistung: max. 3000W über die eingebaute 220-240V Steckdose  Auslöseempfi ndlichkeit: < 50 kOhm Wassersensoreingang: über 2x RJ45 Buchse Schutzklasse: IP 20 Funktionsbereich: –15°C…+40°C Lieferumfang: 1x Steuergerät mit ausführlicher      Montage und –Bedienungsanleitung und inklusive 2 xWassersensoren mit je 10 m Kabellänge und RJ 45 Stecker

Wasserpegelschalter Füllstand-Schalter Wasserpegel Pumpen Steuerung  230V mit Relais  Niveauschalter zur automatischen Pegelüberwachung von Flüssigkeiten oder als  Trockenlaufschutz durch Wechslerkontakt verwendbar.  Ein Rohrbruch, ein offenes Kellerfenster bei starkem Regen, oder eine defekte Dichtung:Wasser kann in kurzer Zeit viel Schaden anrichten! Mit geringem Aufwand lässt sich dem orbeugen!Auch in Brunnen oder Behältern ist es notwendig, den Flüssigkeitspegel permanent zu überwachen.Der neue Wasserpegelschalter schafft hierbei Abhilfe – beim Eindringen von Wasser oderbei Erreichen des vorher defi nierten Pegelstands zieht ein Relais an und schaltet automatischWarngeräte, Pumpen oder Magnetventile ein. Der Schaltausgang bzw. Relais ist als Öffner oder Schließer konfigurierbar. Der Melder eignet sich für alle Speicher ausBeton, Kunststoff oder Metall und ist schnell installiert, da alle Anschlüsse steckbar sind. DerSchaltpunkt bei beliebigen Wasserständen ist frei wählbar. Unterstützt wird das Steuergerätdurch einen robusten Sensor. Durch den Wegfall bewegter Schwimmerschalter arbeitet der WPS-1000 absolut störungsfrei. LED-Leuchten für Netz und Relais-Ein Zustand zeigen auf einen Blick den aktuellesStatus an. Der Füllstand-Schalter WPS1000 eignet sich für alle Speicher aus Beton, Kunststoff oder Metall und ist schnell installiert, da alle Anschlüsse steckbar sind. Der Schaltpunkt bei beliebigen Wasserständen ist frei wählbar. Unterstützt wird das Steuergerät durch einen robusten Sensor. Durch den Wegfall bewegter Schwimmerschalter arbeitet der Wassermelder WPS 1000 absolut störungsfrei. LED-Leuchten für Netz und Rel. Ein zeigen auf einen Blick den aktuelles Status an. Wasserpegelschalter zur automatischen Pegelüberwachung von Flüssigkeiten. Merkmale· Schaltpunkt bei beliebigen Wasserständen frei wählbar· Fernmessung bis 20 m über zweiadrige Leitung möglich· Für alle Speicher aus Beton, Kunststoff oder Metall· Keine gefährliche Netzspannung am Sensor· Robuster Sensor· Bedienungs- und überwachungsfreier Betrieb· Sehr einfache und schnelle Montage, da steckerfertig.  Besondere Merkmale: Schaltpunkt bei beliebigen Wasserständen frei wählbar Fernmessung bis 20m über zweiadrige Leitung möglich Besonderheiten: Die Messelektroden sind chlor- und salzwasserbeständig (Edelstahl AISI 316 / V4A) Für alle Speicher aus Beton, Kunststoff oder Metall Keine gefährliche Netzspannung am Sensor Robuster Sensor Bedienungs- und überwachungsfreier Betrieb 20-Sekunden Auschaltverzögerung. Damit das Relais bei unruhigen Wasser nicht pasenlos schaltet, ist dieses Gerät mit einer automatisch voreingestellten Ausgangsverzögerung von 20-Sekunden ausgestattet Sehr einfache und schnelle Montage, da steckerfertig LED-Anzeigen für Netz und Relais  Ein Schaltausgang wahlweise als Öffner oder Schließer verwendbar  Technische Daten: Betriebsspannung:  230VAC typisch von der Steckdose ( 220-250VAC 50Hz )  Eigenverbrauch / Leistungsaufnahme:  max. 1VA  ( 1Watt )  Ausgangsspannung für Pumpen oder andere Verbraucher  230VAC typisch 50Hz Schaltleistung des Relais für die integrierte Steckdose:   max. 3000 Watt = 3KW  Schaltausgang wahlweise als Öffner oder Schließer verwendbar Auslöseempfindlichkeit < 50Kohm  Temperatueinsatzbereich: -15...+40°C ( wie im Keller, Garage und Technikräume üblich )  Schutzart des Gehäuse:    IP 20 Länge der Sensorleitung ca. 10 Meter Abmessungen: 160 x 80 x 60mm Lieferumfang: Steuergerät mit ausführlicher Montage und Bedienungsanleitung und Wassersensor jetzt mit 10 Meter Sensorkabel
