Temperaturschalter 0-60C Temperaturfühler Thermostat 10A Lüfterschalter

12V Lüfterregelung Lüftersteuerung. Diese preiswerte Lüftersteuerung eignet sich zur temperaturabhängigen Drehzahlregelung von Gleichspannungslüfter mit 12Volt DC und einer maximalen Stromversorgung von bis zu 0,4A = 400mA d.h. Lüfter bis max. 4,8 Watt. Probleme mit Lüftergeräusche bzw. störende Geräte können somit einfach beseitigt werden. Ideal in Verbindung mit PC-Netzteilen, Digitalrecordern, Verstärkern etc. Also alle Geräte mit 12V Lüftern bis 5W Leistung usw. Die Lüfterdrehzahl wird auf ca. 30% reduziert, die NTC Fühlerpille sollte im Luftstrom des Lüfters montiert werden, sollte das Gerät eine höhere Temperatur entwickeln passt sich automatische die Lüfterdrehzahl an bis auf maximimum wenn das Gerät z.B. im Sommer zu warm würde. Durch die kleine und flache Bauform ist dieses Modul universell verwendbar Lieferung erfolgt als SMD-Fertigbaustein mit Temperatursensor Anschlüsse erfolgen über Lötpads siehe weitere Bilder temperaturgeführte Steuerung für DC-Lüfter an 12V Nennspannung zur Minderung des Lüftergeräusches mit NTC als Temperaturfühler für Montage an temperatursensibler Stelle geeignet Befestigung mittels Schraube oder Kabelbinder Befestigung als Kühlfahne ausgelegt Transistor-Linearregelung Betriebsspannung: 12V DC Gleichspannung Belastbarkeit bis max 400mA = 0,4A Lüfterleistung max. 4,8W Ausgangsspannungsbereich, ca.: 5,5...11,4V Spannungsabfall: 0,6V max Spannung am Lüfter bei 48-50°C siehe Regelkurve Abmessunge ca. 42x 8 x 5mm

Temperaturschalter schaltet nach einer vorwählbaren Temperatur das Relais ein oder aus. Ideal als Thermostat, Lüfterregelung, Eiswarner, Feuermelder usw. Schaltet nach einer vorwählbaren Temperatur (mittels Poti) das Relais ein oder aus. Ideal als Thermostat, Lüfterregler, Wärmemelder, Eiswarner, Feuermelder usw. Universal Modul ( Fertigmodulk ) Temperaturschalter bzw. Thermostat Einstellbarer elektronischer Temperaturschalter im Bereich 0-100 Grad Durch den integrierten potentialfreien Relaisausgang mit  Schließer oder Öffnerkontakt ( UM-Kontakt ) kann so ziemlich alles an Lasten geschaltet werden. z.B. mit dem Öffnerkontakt können Lüfter im warmen Bereich geschaltet werden oder mit den Schließerkontakt können Lüfter, Signallampe usw. im kalten Bereich in abhängigkeit der eingestellten Temperatur geschaltet werden Der externe Sensor mit nur 5mm Durchmesser kann über die integrierten Schraubklemmen problemlos verlängert werden Der beiligende Sensor kann z.b. in einen Schrumpfschlauch gepackt werden oder auch irgendwo eingegosssen werden dann wird einfach ein zweiadriges Kabel angelötet und mit dem Steuereingang des Moduls verbunden. Technische Daten Betriebsspannung: 12V DC typisch ( 12-15V DC stabilisiert ) Stromverbrauch des Moduls ca. 100mA ohne Last Temperatur-Schaltbereich ca. 0 - 100°C Die eingebaute LED am Controler leuchtet auf, wenn das Modul schaltet Schaltausgang Relaiskontakt 1xUM ( Wechslerkontakt ) max. 5A 230V Der Sensor (DM nur 5mm) kann über ein Standard Litzenkabel mit der Steuerelektronik verbunden werden geprüfte und getestet Länge von 1m ist unproblematisch. Für größere Längen z.B. 5m ist auf eine geschirmte Leitung zu achten !  Weitere Informationen : Der beiliegende KTY Wärmefühler wird über ein zweiadriges Kabel mit dem Modul gemäß Zeichnung verbunden ( siehe auch ewitere Bilder ! )  Der Kopf des Wärmefühlers wird isoliert an der Stelle montiert, wo die Temperatur überwacht werden soll. Bitte achten Sie darauf, dass der Wärmefühler elektrisch isoliert an der zu überwachenden Wärmequelle angebaut wird! Das gilt auch für die Anschlussbeinchen des Wärmefühlers, die voneinander isoliert sein müssen und auch keine elektrische Verbindung zu anderen Teilen bekommen dürfen. Wenn Flüssigkeiten kontrolliert werden sollen, dann sollte der Fühler komplett mit einem wasserdichten Material (z.B. Schmelzkleber) überzogen werden, damit keine Flüssigkeit direkt an den Fühler kommt. Der so isolierte Fühler darf nicht in brennbare oder ätzende Flüssigkeiten getaucht werden! Der Relaiskontakt hat einen Wechsel-Kontakt (1xUM-Kontakt). Je nach Beschaltung kann also eine Last bei Erreichung der eingestellten Temperatur entweder ein– oder ausgeschaltet werden. Hinweis: Wir geben die maximale Kontaktbelastbarkeit des eingebauten Relais mit Belastbarkeit von 5A an. Das eingebaute Relais kann aber tatsächlich mit 230V/AC belastet werden. Dazu müssen aber die VDE-Sicherheitsvorschriften zusätzlich eingehalten werden wie Berührungsschutz, vorgeschaltete Sicherungen usw. Das Modul in der gelieferten Form erfüllt diese Sicherheitsvorschriften nicht (z.B. wegen offenen Anschlusskabeln). Inbetriebnahme: Das Modul wird eingeschaltet, der Körper, an dem der Wärmefühler die Temperatur überwachen soll, wird auf die gewünschte Temperatur gebracht, wo geschaltet werden soll. Mit dem Einstellregler wird dann die gewünschte Schaltschwelle eingestellt (das Trimmpoti verstellen, bis das Modul schaltet). Bitte berücksichtigen Sie bei allen Einstellungen, dass der Temperaturfühler eine gewisse Zeit braucht, bis er die Temperatur angenommen hat (ca. 5 - 20Sek.). Außerdem gibt es ein Schaltfenster von ca. 3 - 6°C. Beispiel: Das Modul schaltet bei der eingestellten Temperatur von ca. 100°C. Dann kann es sein, dass es bei sinkender Temperatur erst bei ca. 94 - 97°C wieder ausschaltet. Die eingebaute LED „Control“ leuchtet auf, wenn das Modul schaltet

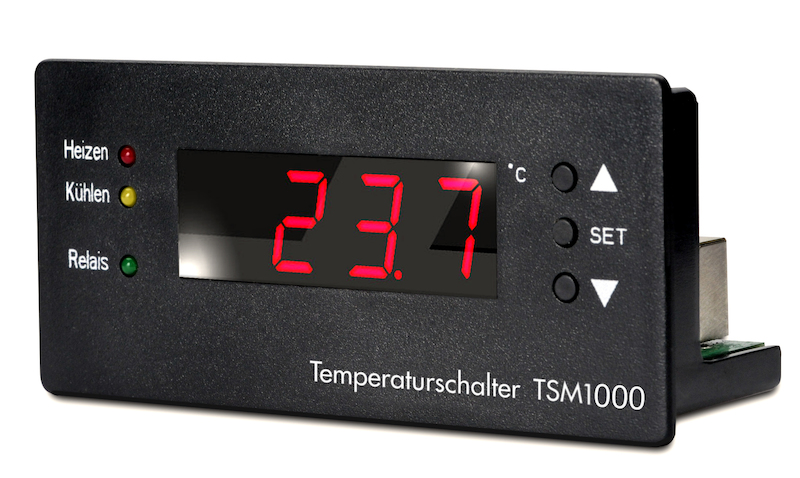

Temperaturanzeige Temperatursteuerung bzw. Temperaturregler eignet sich hervorragend für alle Einsatzbereiche, bei denen eine Temperaturegelung nötig ist. Temperaturanzeige Temperaturregelung Temperatur Steuerung Bereich -99 .. +850°C. Ideal für die Montage in ein Aufputzgeehäuse oder Schaltschrank. Das Modul ist fertig aufgebaut und sofort für den Eindsatz bereit Der Temperaturregler im passenden Einbaurahmen eignet sich für die platzsparende Montage in Schaltschränken. Ebenso kann er in eine bestehende Schaltung integriert werden. Er eignet sich hervorragend für alle Einsatzbereiche, bei denen eine Temperaturregelung Temperaturanzeige im Heiz- oder Kühlbetrieb erforderlich ist. Ein externer optionaler Temperaturfühler (PT1000) erfasst Messbereiche von -99 bis +850°C. Das Gerät kann eigenständig eingesetzt werden z. B. als Frostwächter, bei Zentralheizung, Klimaanlage, Inkubator usw., aber auch als Ersatz für defekte mechanische Thermostate oder für Digitalthermometer dienen.  Merkmale: Temperaturanzeige Temperaturregelung Temperatur Steuerung  Dieses fertig aufgebaute Modul kann auch nur als Temperaturanzeige verwendet werden  Temperaturfühler PT1000 ( nicht im Lieferumfang, siehe im Zubehör Register ) Schalttemperatur von -99 . +850 °C frei einstellbar Min./Max. LED Anzeige Bedienungs- und Überwachungs freier Betrieb Fühlerkurzschluss und Fühlerunterbrechung werden sofort erkannt  Der Ausgang schaltet bei Fühlerfehler ab  Einstellbar auf Heizen oder Kühlen LED-Anzeigen für Relais ein, Heizen (rot), Kühlen (gelb) Datenerhalt bei Stromausfall ( Einstellungen bleiben erhalten )  Technische Daten: Betriebsspannung:  12V typisch ( 10....15Volt DC ) Stromaufnahme:      ca. 60 mA Ausgang: potentialfreier Relaiskontakt bis 230VAC 5A oder 30VDC 5A Schaltleistung/Kontakt: max. 1000 W Leistungsaufnahme/Eigenverbrauch: ca. 2 VA Messeingang:  PT1000 (2-Leiter) verwendbar für jede Art von PT1000 Fühler  Genauigkeit:  <0,5% FS +/- 0,1% Auflösung: 0,1% Schutzart: IP 20 Anschlussplan siehe weitere Bilder  Umgebungstemperatur des Displays -15..+50°C Abmessungen:  (L x B x H) 101 x 48 x 35 mm Ausschnitt für Frontrahmen: 97 x 43 mm  LEDS UND TASTEN LEDs   1. LED „Heizen“ leuchtet: Die Funktion „Heizen“ wurde ausgewählt 2. LED „Kühlen“ leuchtet: Die Funktion „Kühlen“ wurde ausgewählt 3. LED „Relais“ leuchtet: Das Relais (Steckdose) ist eingeschaltet  TASTEN  Taste p: gewünschten Wert erhöhen Taste q: gewünschten Wert verkleinern Taste SET: Einstellungen ändern bzw. bestätigen  Optional als Zubehör sind verschiedene Temperaturfühler erhältlich ( siehe im Zubehör-Register unten ) Bst Nr 11-695-00230 = PT1000 Fühler im Edelstahlgehäuse = -40 bis +500 Grad Celsius Bst Nr 11-695-00240 = PT1000 Fühler mit Schraubgewinde = 40 bis +250 Grad Celsius Bst Nr 52-625-00790 = IP65 Aufputz Kunststoff Gehäuse 200x120x77mm  Bst Nr 52-625-00850 = IP65 Aufputz Kunststoff Gehäuse 250x160x92mm  Bst Nr 93-808-03490 = 230V Mini Netzteil auf 12VDC 1A nur 55mm

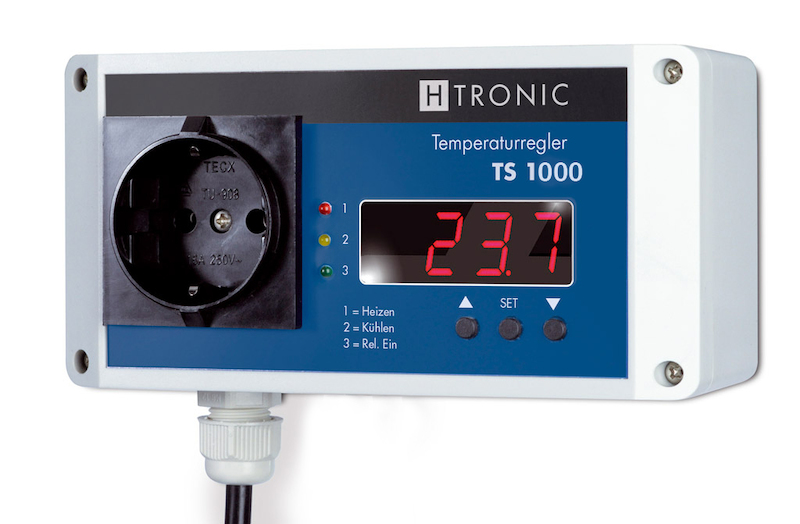

Temperaturanzeige Temperatursteuerung bzw. Temperaturregler eignet sich hervorragend für alle Einsatzbereiche, bei denen eine Temperaturegelung nötig ist. Temperatursteuerung bzw. Temperaturregler eignet sich hervorragend für alle Einsatzbereiche, bei denen eine Temperaturegelung im Heiz- oder Kühlbetrieb erforderlich ist. Ein externer optionaler Temperaturfühler erfasst Messbereiche von -99 bis +850°C. An die integrierte Steckdose der Steuerung kann direkt ein Verbraucher angeschlossen werden, der bei der voreingestellten Temperatur angesteuert wird. Das Gerät kann eigenständig eingesetzt werden z. B. als Frostwächter, bei Heizungsregelungen, Klimaanlage, Inkubator, usw., aber auch als Ersatz für defekte mechanische Thermostate oder für Digitalthermometer dienen.Merkmale: Für Wandmontage Temperaturfühler PT 1000 (nicht im Lieferumfang) Schalttemperatur von -99 . +850 °C frei einstellbar Die Temperatur wird in 1°C Schritten eingestellt Min./Max. Anzeige Serielle Schnittstelle zum Auslesen der gemessenen Daten (optional) Bedienungs- und überwachungs freier Betrieb Fühlerkurzschluss und Fühlerunterbrechung werden sofort erkannt Ausgang schaltet bei Fühlerfehler ab Einstellbar auf Heizen oder Kühlen LED-Anzeigen für Relais ein, Heizen (rot), Kühlen (gelb) Datenerhalt bei Stromausfall Technische Daten: Betriebsspannung: 220-250VAC Ausgangsspannung: 230VAC max 16A Relais-Schaltleistung auf Steckdose:  max. 3000W Steuerung-Verbrauch-Leistungsaufnahme: ca. 2VA Messeingang: PT1000 ( 2-Leiter ) Genauigkeit <0,5% FS +/- 0,1% Auflösung: 0,1% Schutzart: IP20 Umgebungstemperatur der Steuerung: -15..+50°C Abmessungen: (L x B x H) 160 x 80 x 60 mm Optional als Zubehör sind 2 verschiedene Temperaturfühler erhältlich ( siehe im Zubehör-Register unten ) 11-695-00230 = Fühler im Edelstahlgehäuse = -40 bis +500 Grad Celsius 11-695-00240 = Fühler mit Schraubgewinde = 40 bis +250 Grad Celsius

Temperatur Fühler für verschiedene Anwendungsbereiche. Bausatz Temperaturfühler Temperatur Sensor mit Ausgang  zum Messen z.B. von Innen- oder Aussentemperaturen zum Steuern der Heizung und Kühlung von Räumen oder Geräten usw., zum Überwachen von Temperaturen in Vorgängen  Ausgang 0-5V oder 0-10V über Transistorausgang ( Plus gegen Masse )  Am Ausgang kann auch ein DIL Relais mit max 20mA = 500ohm .... 1Kohm angesteuert werden  zum Kontrollieren der Temperatur in Ihrem Haus, Technikraum, Schwimmbad usw. Technische Daten: Temperaturfühler Einsatzbereich: -20°... +70°C Genauigkeit: 2° des ganzen Bereichs Max. Entfernung von Sensor zur Leiterplatte:  1m Ausgang: 0..20mA Stromschleife Ausgangsspannung: 5V oder 10V je nach Versorgung System mit 3 Kabel Anschluss:  GND (Mase), +V und OUT Stromversorgung: 12V DC Gleichspannung Stromverbrauch : 30mA max. Ausgang : 20mA Stromschleife Einfach anpassbar Ausgang 0..5V oder 0..10V DC Mit 12VDC am Eingang für 0..5V OUT oder 15VDC für 0..10V Ausgang Optional z.B. 5-20mA Relais für Ausgang = 47-826-00900 oder SIL 47-826-00265 oder DIL 47-826-00460 / 47-826-00400 Ausgezeichnete Unempfindlichkeit gegen Brummschleifen bei verlegten Kabeln Abmessungen: 55 x 35 x 15mm Die meisten Applikationen erfordern 0..5V oder 0..10V. Um den Strom in die erforderliche Spannung umzuwandeln, müssen Sie einen Widerstand zwischen der Schnittstelle und der Erdung anbringen. Um den Widerstandswert zu berechnen, teilen Sie die max. gewünschte Spannung (z.B. 5V) durch 0.02. Das Ergebnis ist der erforderliche Widerstandswert in Ohm. Z.B.: 5/0.02 = 250 Ohm (4 x 1K Ohm Widerstand in Parallelschaltung)Weitere optional erhältliche Bausätze Module hierzu = Computerinterface = K8000, H8055, K8047....Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteile vorhanden sowie ein Bau-/Bestückungsplan. Der unteren abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgelieferten Bauteilen. Hinweis: Produktfotos in unserem Shop zeigen nicht zwingend den Lieferumfang. Wir liefern die Ware mit dem vom Lieferanten beschriebenen Zubehör. Artikeldetails entnehmen sie bitte den jeweiligen Artikelbeschreibungen.

Temperaturschalter schaltet nach einer vorwählbaren Temperatur das Relais ein oder aus. Ideal als Thermostat, Lüfterregelung, Eiswarner, Feuermelder usw. Schaltet nach einer vorwählbaren Temperatur (mittels Poti) das Relais ein oder aus. Ideal als Thermostat, Wärmemelder, Eiswarner, Feuermelder usw. Technische Daten: Bausatz zum selber löten  Betriebsspannung: 12-14V (DC)  Stromaufnahme: max. ca. 100mA Temperatur-Schaltbereich: ca. -30ºC - +150ºC Durch veränderung des Widerstandes RX können 3 Grundbereiche voreingestellt werden  Bereich-1 = +40....bis +150°C = RX = 3Kohm  Bereich-2 =     0....bis + 75°C = RX = 30Kohm Bereich-3 = -30....bis +25°C = RX = 300Kohm  Temperaturfühler: 47K NTC  Relaiskontakt: 1 x Ein (1x Schliesserkontakt)  Kontaktbelastbarkeit Relais: max. 25V 3A Platinengröße: ca. 56 x 27mm Inbetriebnahme und zusätzliche Hinweisse :   Die: Betriebsspannung von 12VDC wird eingeschaltet, der NTC Widerstand wird an der Stelle montiert wo die Temperatur überwacht werden soll.  Der NTC Widerstand kann auch mit einem Anschlußkabel ( Litze ) entfernt von der Platine angeschlossen werden.  Der NTC-Widerstand ist gut wärmeleitend und z.B. an einer Maschine elektrisch gut zu isolieren z.B. mit einen Schrumpfschlauch zu montierren Der NTC kann elektrisch bei " NTCX" oder "NTCX1" an der Platine angelötet ( siehe auch Schaltplan weitere Bilder )   Der NTC-Widerstand und der Widerstand RX-RX1 werden je nach gewünschter Betriebsart mit der Platine verbunden ggf. können Sie dort auch ein weiteres optionales Trimmpoti z.B. 5K und 200K-470K verbauen.  Wenn der NTC jetzt die zulässige Temperatur erreicht hat, wird das Trimmpoti so eingestellt, das das Relais gerade eben nicht einschaltet, also kurz vor dem Schaltpunkt eingestellt lassen.  Wenn jetzt die Temperatur um ca. 10-20 Grad C steigt ( weil z.B. die Luftkühlung der Maschine ausgefallen ist ) schaltet das Relais ein und eine angeschlosene Sirene oder Lüfter usw. schaltet sich dan ein.  Den genauen Schaltpunkt müssen Sie am TRimmpoti ausprobieren, je näher Sie den Schaltpunkt regeln, desto eher wird das Relais auslösen.  Eine Einstellung auf eine bestimmte Gradzahl ist nicht möglich, nur eine ungefährer Annäherung auf vielleicht 10-20°C  Der Elko C4 bestimmt die Geschwindigkeit des Schaltvorgangs und kann durch ändern der Kapazität somit verändert werden.  Optionales Zubehör siehe auch im Zubehör-Register z.B.  Art-Nr 23-847-00094 = Poti Spect.  3299W/64W m. 25 Gang stehend    5K 0,5W Art-Nr 23-896-00220 = Poti Trimmer T10 liegend RM 5/10     5-KOhm = 5K  Schlitz Art-Nr 23-847-00042 = Poti Bourns 3329w  stehend 0,5W   RM2,54     200K Art-Nr 23-896-00280 = Poti Trimmer T10 liegend RM 5/10   500-Kohm (470K) Schlitz Art-Nr 23-847-00123 = Poti Spindeltrimmer liegend 20Umdr. 19mm   470K/500K 0.5W Art-Nr 21-817-00069 = Poti Mono 6mm Achse Kunststoff LIN    4,7K ( 5K ) Art-Nr 21-817-00058 = Poti Mono 4mm Achse Kunststoff LIN  470K
