12V Trafo mit 108VA Leistung. 2 Wicklungen 2x 12V je 4,5A Belastbarkeit. Offener Trafo mit L-Befestigungswinkel und Lötösen Typ-Kern: EI78/40,5 Eingangsspannung: 220-240VAC typisch 230VAC 50-60Hz Ausgang: 2x 12V AC = Wechselspannung Belastbarkeit Ausgang 108VA Belastbarkeit 108VA an 12V somit 2x 4,5A je Wicklung Wicklung 1 = 12VAC 4,5A Wicklung 2 = 12VAC 4,5A Kann 2x 12V zusammengeschalte werden auf 12VAC 9,0A Kann 2x 12V zusammengeschalte werden auf 24VAC 4,5A galvanisch getrennte Wicklungen Anschlüsse Lötösen Abmessungen: B:78mm , Bauhöhe: 70mm, Tiefe: 78mm Befestigungslöcherdurchmesser 5mm im L-Winkel Gewicht: 2 kg

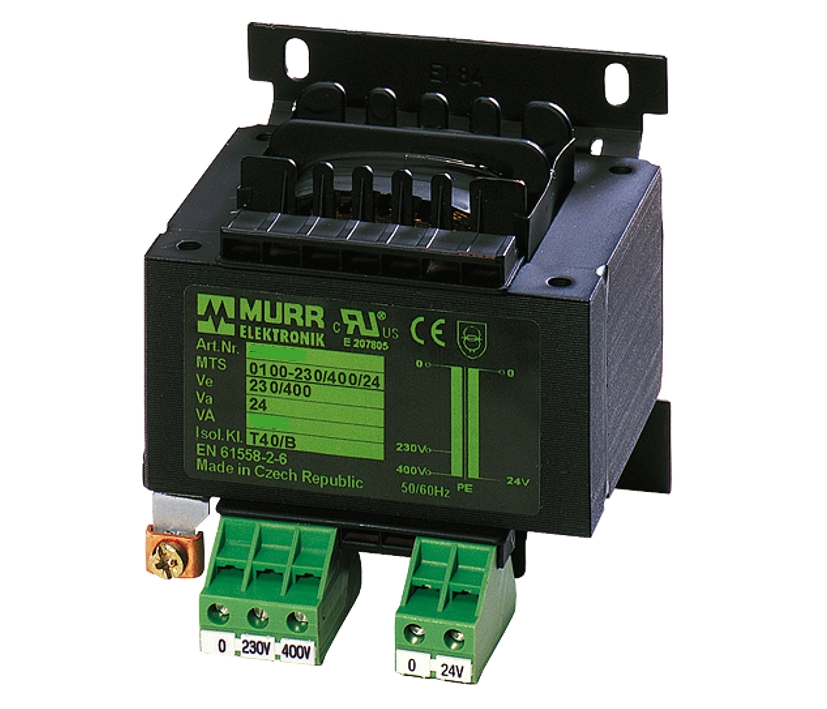

24VAC Trafo mit 160VA Leistung Schraubklemmen in offener Bauform Trafo mit galvanischen Trennung Eingang: 230V oder 400V 50/60Hz Ausgang: 24V AC Wechselstrom max. 6,66A Belastbarkeit bis 160VA Galvanische Trennung Metallwinkel EN61558 Schutz nach EN60529 Isolierklasse: T40/B Ausgeführt als Trenn-Transformator Ja Ausgeführt als Spar-Transformator Nein Einphasen-Transformator Langlochbefestigung und schnappbar auf Tragschiene bzw. Hutschiene TS35 Schutzart: IP20 Abm.: B: 96mm T:106mm H:101mm Gewicht: 2,78kg

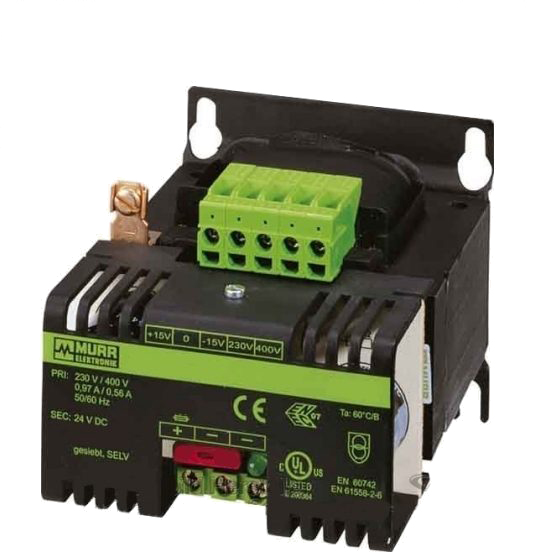

24V DC Netzgerät mit Schraubklemmen Gleichspannungsnetzteil. Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B.  24V Steuerungen aller Art, Schaltschrankbau, Maschinenbau usw.  Technische Daten: Einphasen Netzteil Gleichspannungs-Transformator bzw. Steuertransformator Schutzart: IP20  SELV Leistungsabgabe: 24-36Watt je nach Eingangsspannung Primär Eingang: 400 Volt oder 230V 50/60Hz Eingangsspannung umklemmbar +/- 15V Eingang: 230VAC ( Range 196V-264VAC ) oder 400VAC ( Range 340V-460V ) Sekundär Ausgang: 24V DC Gleichspannung ( nicht stabilisiert )  Belastbarkeit 24W 1,0A = 1000mA bei Eingang 230VAC  Belastbarkeit 36W 1,5A = 1500mA bei Eingang 400VAC  Mindeslast Nein ( 0-1A oder 0-1,5A )  Ausgangsbeschaltung VDR / Siebelko / LED  Ausgangsspannung einstellbar = Nein Ausgangsspannung stabilisiert = Nein  Leerlaufspannung ca. 27-28V unter Belastung meist 24,8V DC  Durch den +/-15VAC primär Eingangsklemmen kann die Ausgangsspannung an ihre Netzversorgung angepaßt werden siehe auch Schaltplan weitere Bilder  Steckbare Ausgangssicherung: Ja 3A Flachstecksicherung ( ATC Lila )  Kurzschlussfest Nein ( da Sicherung integriert )  Effektive Restwelligkeit < 5% Kontroll LED Ja Schlüssellochbefestigung Trafo in offener Bauform mit Schraubklemmen Galvanischen Trennung und Metallwinkel Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang )  Ausgeführt als Spar-Transformator Nein Schutzleiterklemme Ja Tragschienenmontage möglich Nein Normen: EN61558-2-6, EN62041 category I, EN55011B, EN61000-3-2 Temperatureinsatzbereich -20....+60°C  Abmessungen: B: 78mm T: 120mm H: 64mm ( siehe auch weitere Bilder Zeichnung )  Gewicht: 1,2kg Ersatzsicherung Bst Nr 31-842-00225 = 3A Flachstecksicherung ( ATC Lila )

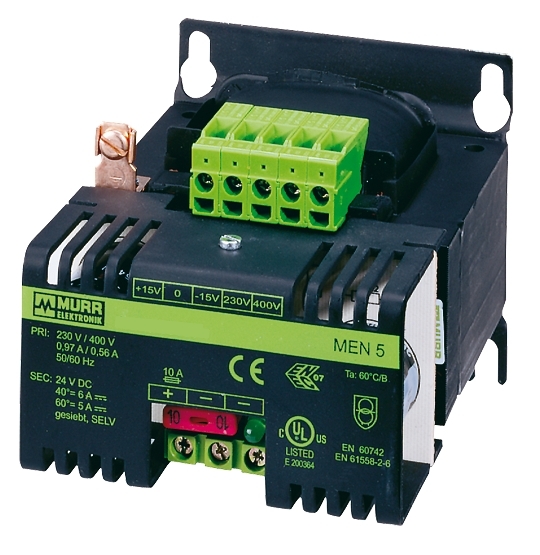

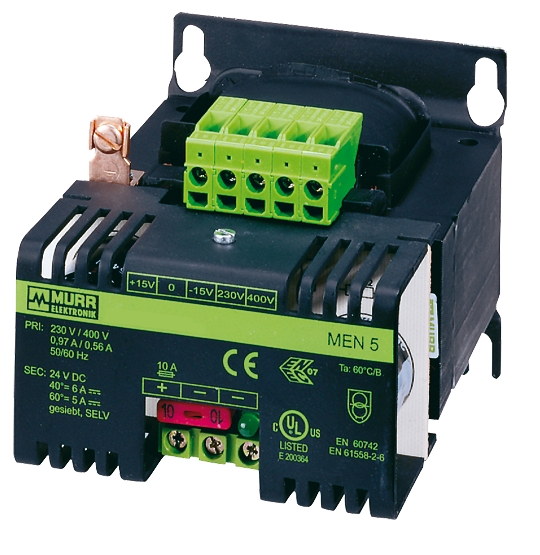

24V DC Netzgerät mit Schraubklemmen Gleichspannungsnetzteil. Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B.  24V Steuerungen aller Art, Schaltschrankbau, Maschinenbau usw.   Technische Daten:  Einphasen Netzteil Gleichspannungs-Transformator bzw. Steuertransformator Schutzart: IP20 SELV Leistungsabgabe: 120-144Watt je nach Eingangsspannung Primär Eingang: 400 Volt oder 230V 50/60Hz Eingangsspannung umklemmbar +/- 15V Eingang: 230VAC ( Range 196V-264VAC ) oder 400VAC ( Range 340V-460V ) Sekundär Ausgang: 24V DC Gleichspannung Belastbarkeit 120W max 5,0A = 5000mA bei Eingang 230VAC  Belastbarkeit 144W max 6,0A = 6000mA bei Eingang 400VAC  Mindeslast Nein ( 0-5,0A oder 0-6,0A )  Ausgangsbeschaltung VDR / Siebelko / LED  Ausgangsspannung einstellbar Nein Steckbare Ausgangssicherung: Ja 10A Flachstecksicherung ( ATC Rot )  Kurzschlussfest Nein ( da Sicherung integriert )  Effektive Restwelligkeit < 5% Kontroll LED Ja Schlüssellochbefestigung Trafo in offener Bauform mit Schraubklemmen Galvanischen Trennung und Metallwinkel Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang )  Ausgeführt als Spar-Transformator Nein Schutzleiterklemme Ja Tragschienenmontage möglich Nein Normen: EN61558-2-6, EN62041 category I, EN55011B, EN61000-3-2 Temperatureinsatzbereich -20....+60°C  Abmessungen: B: 96mm T: 136mm H: 95mm ( siehe auch weitere Bilder Zeichnung )  Gewicht: 2,95kg Ersatzsicherung Bst Nr 31-842-00228 = 10A Flachstecksicherung ( ATC Rot )

24V DC Netzgerät mit Schraubklemmen Gleichspannungsnetzteil. Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B.  24V Steuerungen aller Art, Schaltschrankbau, Maschinenbau usw.   Technische Daten:  Einphasen Netzteil Gleichspannungs-Transformator bzw. Steuertransformator Schutzart: IP20 SELV Leistungsabgabe: 180-216Watt je nach Eingangsspannung Primär Eingang: 400Volt oder 230V 50/60Hz Eingangsspannung umklemmbar +/- 15V Eingang: 230VAC ( Range 196V-264VAC ) oder 400VAC ( Range 340V-460V ) Sekundär Ausgang: 24V DC Gleichspannung Belastbarkeit 180W max 7,5A = 7500mA bei Eingang 230VAC  Belastbarkeit 216W max 9,0A = 9000mA bei Eingang 400VAC  Mindeslast Nein ( 0-7,5A oder 0-9,0A )  Ausgangsbeschaltung VDR / Siebelko / LED  Stabilisierung Nein Siebelko Ausgangsspannung einstellbar Nein Steckbare Ausgangssicherung: Ja 15A Flachstecksicherung ( ATC hellblau )  Kurzschlussfest Nein ( da Sicherung integriert )  Effektive Restwelligkeit < 5% Kontroll LED Ja Schlüssellochbefestigung Trafo in offener Bauform mit Schraubklemmen Galvanischen Trennung und Metallwinkel Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang )  Ausgeführt als Spar-Transformator Nein Schutzleiterklemme Ja Tragschienenmontage möglich Nein Normen: EN61558-2-6, EN62041 category I, EN55011B, EN61000-3-2 Temperatureinsatzbereich -20....+60°C  Abmessungen: B: 105mm T: 150,5mm H: 103mm ( siehe auch weitere Bilder Zeichnung )  Gewicht: 5,60kg Ersatzsicherung Bst Nr 31-842-00229 = 15A Flachstecksicherung ( ATC Blau-Hellblau )

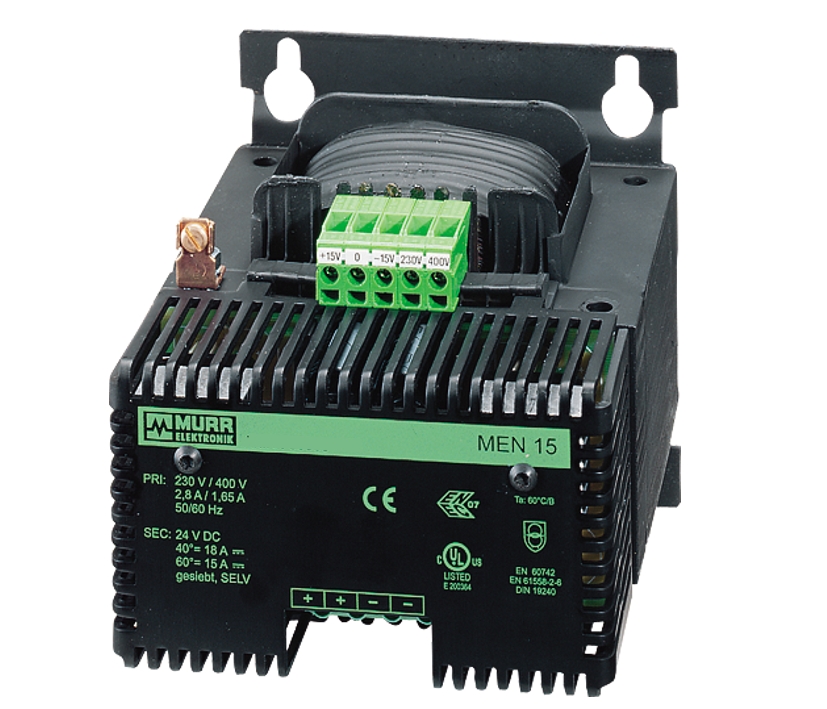

24V DC Netzgerät mit Schraubklemmen Gleichspannungsnetzteil. Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B.  24V Steuerungen aller Art, Schaltschrankbau, Maschinenbau usw.   Technische Daten:  Einphasen Netzteil Gleichspannungs-Transformator bzw. Steuertransformator Schutzart: IP20 SELV Leistungsabgabe: 240-288Watt je nach Eingangsspannung Primär Eingang: 400Volt oder 230V 50/60Hz Eingangsspannung umklemmbar +/- 15V Eingang: 230VAC ( Range 196V-264VAC ) oder 400VAC ( Range 340V-460V ) Sekundär Ausgang: 24V DC Gleichspannung Belastbarkeit 240W max 10A = 10.000mA bei Eingang 230VAC  Belastbarkeit 216W max 12A = 12.000mA bei Eingang 400VAC  Mindeslast Nein ( 0-10A oder 0-12A )  Ausgangsbeschaltung VDR / Siebelko / LED  Stabilisierung Nein Siebelko Ausgangsspannung einstellbar Nein Steckbare Ausgangssicherung: Ja 20A Flachstecksicherung ( ATC gelb )  Kurzschlussfest Nein ( da Sicherung integriert )  Effektive Restwelligkeit < 5% eff-rms Kontroll LED Ja Schlüssellochbefestigung Trafo in offener Bauform mit Schraubklemmen Galvanischen Trennung und Metallwinkel Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang )  Ausgeführt als Spar-Transformator Nein Schutzleiterklemme Ja Tragschienenmontage möglich Nein Normen: EN61558-2-6, EN62041 category I, EN55011B, EN61000-3-2 Temperatureinsatzbereich -20....+60°C  Abmessungen: B: 120mm T: 160mm H: 112,5mm ( siehe auch weitere Bilder Zeichnung )  Gewicht: 6,20kg Ersatzsicherung Bst Nr 31-842-00230 = 20A Flachstecksicherung ( ATC Gelb )

24V DC Netzgerät mit Schraubklemmen Gleichspannungsnetzteil. Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B.  24V Steuerungen aller Art, Schaltschrankbau, Maschinenbau usw.  Technische Daten: Einphasen Netzteil Gleichspannungs-Transformator bzw. Steuertransformator Schutzart: IP20 SELV Leistungsabgabe: 60-72Watt je nach Eingangsspannung Primär Eingang: 400 Volt oder 230V 50/60Hz Eingangsspannung umklemmbar +/- 15V Eingang: 230VAC ( Range 196V-264VAC ) oder 400VAC ( Range 340V-460V ) Sekundär Ausgang: 24V DC Gleichspannung Belastbarkeit 60W max 2,5A = 2500mA bei Eingang 230VAC  Belastbarkeit 72W max 3,0A = 3000mA bei Eingang 400VAC  Mindeslast Nein ( 0-2,5A oder 0-3,0A )  Ausgangsbeschaltung VDR / Siebelko / LED  Ausgangsspannung einstellbar Nein Steckbare Ausgangssicherung: Ja 7,5A Flachstecksicherung ( ATC Braun )  Kurzschlussfest Nein ( da Sicherung integriert )  Effektive Restwelligkeit < 5% Kontroll LED Ja Schlüssellochbefestigung Trafo in offener Bauform mit Schraubklemmen Galvanischen Trennung und Metallwinkel Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang )  Ausgeführt als Spar-Transformator Nein Schutzleiterklemme Ja Tragschienenmontage möglich Nein Normen: EN61558-2-6, EN62041 category I, EN55011B, EN61000-3-2 Temperatureinsatzbereich -20....+60°C  Abmessungen: B: 84mm T: 124mm H: 83mm ( siehe auch weitere Bilder Zeichnung )  Gewicht: 2,05kg Ersatzsicherung Bst Nr 31-842-00227 = 7,5A Flachstecksicherung ( ATC Braun )

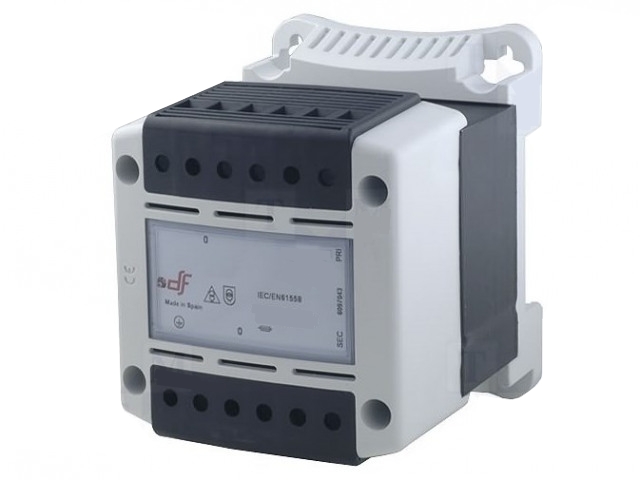

24V Trafo 500VA 230V auf 24VAC Schraubklemme Transformator-Typ Sicherheitstrafo mit Schraubklemmen Belastbarkeit / Leistung bis 500VA Eingang = Primärspannung 230V AC 50/60Hz Ausgang = Sekundärspannung 24V AC max 21A  Ausgänge Klemmleiste / Schraubkontakte Schutzklassse IP20 Wärmeklasse Ta130B Isolationsklasse B / Thermal class: B (130 ºC) Class-1 against electric shock Max. ambient temperature: 40°C Montage DIN  Erfüllt Normen: IEC 61558-1 / IEC 61558-2-2 / IEC 61558-2-4  IEC 61558-2-6 / EN 61558-1 / EN 61558-2-2 / EN 61558-2-4 EN 61558-2-6 Dielectric strength PRI-SEC: . 4,5 kV Dielectric strength between windings and metallic parts: . 2,5 kV Abmessungen: B: 152mm H: 146mm T: 120mm Befestigungs-Lochmaß: E: 94mm x D: 135mm Siehe auch Zeichnung weitere Bilder !  Gewicht 6.75kg

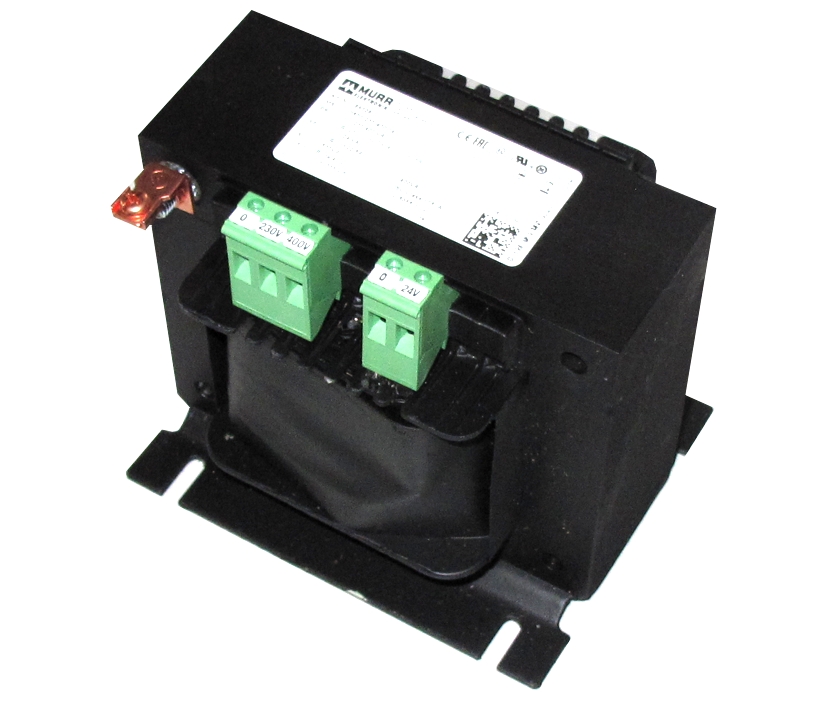

24V Trafo 500VA Eingang 230VAC und 400VAC auf 24VAC Schraubklemme Transformator-Typ Sicherheitstrafo mit Schraubklemmen Belastbarkeit / Leistung bis 500VA Eingang = Primärspannung 230V AC 50/60Hz Ausgang = Sekundärspannung 24V AC max 21A  Ausgänge Klemmleiste / Schraubkontakte Schutzklassse IP20 Montageart mit Befestigungswinkeln Trenntrafo mit galvanischen Trennung Trafo in offener Bauform mit Schraubklemmen  Galvanischen Trennung und MetallwinkelErfüllt Normen : EN 61558-1, EN 61558-2-6, EN 62041 category 0 eClass 27031302 Prüf-Isolationsspannung 4 kV (prim./sec.) Ausgeführt als Einphasen- Sicherheitstransformator Ja Ausgeführt als Trenn-Transformator Ja Ausgeführt als Spar-Transformator Nein  Einphasen-Transformator Steuertransformator Langlochbefestigung und schnappbar auf Tragschiene bzw. Hutschiene TS35  Schutzart: IP20  Isolationsklasse T 40/B Nennleistung: 500VA Eingang Primär/In: 230Volt oder 400V 50/60Hz  Einschaltstrom 81 A (230 V AC); 17.3 A (400 V AC) Eingangsstrom 2.4 A (230 V AC); 1.4 A (400 V AC) Sekundär = Ausgang 24VAC = 20,8A / I-nenn 22,9A max  Abmessungen: H: 108mm B: 135mm T: 133.6 mm  Befestigungsmaße a×b×c 87×104×5.8 mm Bohrung Ø 5.8×10 mm Gewicht: 6,45Kg

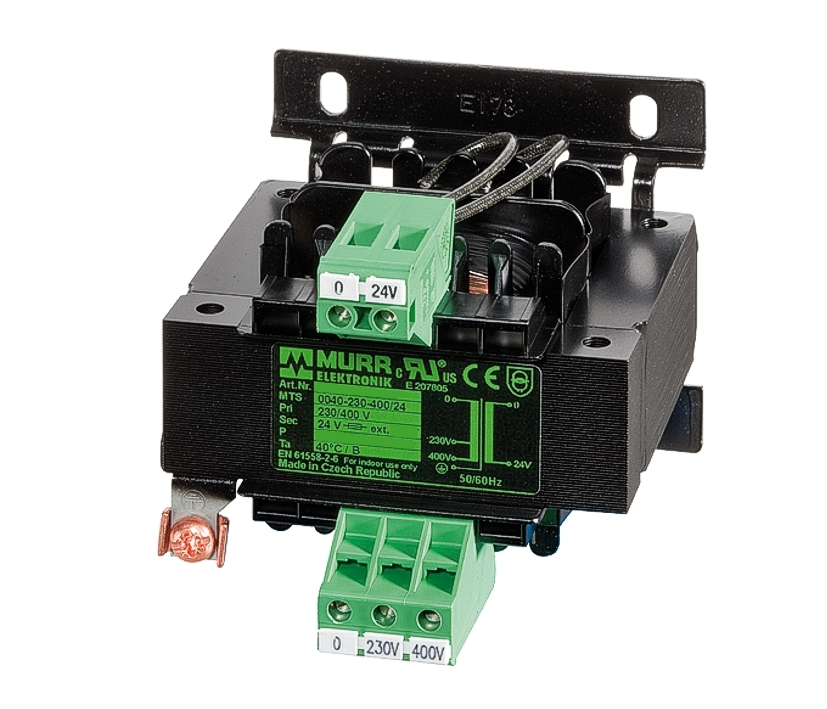

24VAC Trafo 63VA Leistung Eingang 230V und 400V AC mit Schraubklemmen in offener Bauform Trafo mit galvanischen Trennung Eingang: 230V oder 400V 50/60Hz Ausgang: 24V AC max. 2,6A Belastbarkeit bis 63VA Galvanische Trennung Metallwinkel EN61558 Schutz nach EN60529 Isolierklasse: T40/B Ausgeführt als Trenn-Transformator Ja Einphasen-Transformator  Schutzart: IP20 Abmessungen B: 78mm H:73mm  T: 87mm ohne Klemmen  B: 78mm H:79mm  T: 93mm mit Klemmen  Befestigungsmaße: A: 56mm / B: 56mm / C: 4,8mm ( siehe weitere Bilder Zeichnung )  Gewicht: 1,15kg

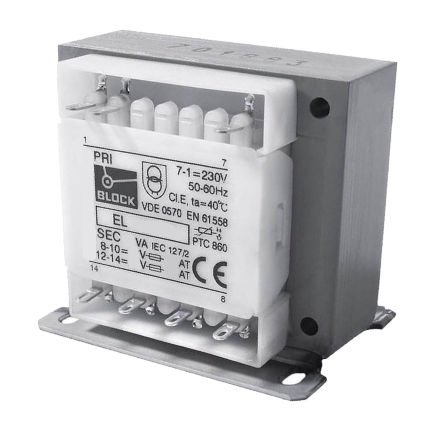

24VAC Trafo mit 100VA, der auch als 48V Trafo verwendet werden kann.  2 Secundär-Wicklungen je 24Volt Offener Trafo mit L-Befestigungswinkel und Lötösen. Universaltrafo verwendbar Ausgangsspannung   2x 24V AC 2,08A oder   1x 24V AC 4,16A oder   1x 48V AC 2,08A zur sicheren elektrischen Trennung der Ein- und Ausgangsseite geeignet für den Aufbau von SELV sowie PELV Stromkreisen durch Begrenzung der Ausgangsspannung Lötanschluss für freie Verdrahtung sehr guter Korrosionsschutz und geringe Geräuschentwicklung durch Vakuumimprägnierung Spulenkörper in 2-Kammer-Technik einfache Befestigung durch robuste Metallfußplatte mit Langlöchern nicht kurzschlussfest, gesichert mittels PTC Isolierstoffklasse E Technische Daten: Eingangsspannung: 220-240VAC 230VAC Typisch 50-60hz Leistung des Trafos: 100VA Ausgangsspannung: 2x24V AC = Wechselspannung Strombelastbarkeit Ausgang: 2x 2,083A = 2x 2083mA Typ-Kern: EI84/43,5 galvanisch getrennte Wicklungen Leerlaufverluste: 4,7W typisch Leerlaufspannung: Faktor ca. 1,11 Umgebungstemperatur: max 40°C Schutzart: IP00 Abm: B:84mm / Bauhöhe: 76mm / Tiefe: 80mm Befestigungslöcherdurchmesser 5mm im L-Winkel.   Gewicht: 2kg

9VAC Trafo mit 12VA Leistung. 2 Wicklungen 2x 9V je 0,66A Belastbarkeit Offener Trafo mit L-Befestigungswinkel und Lötösen Typ-Kern: EI54/18,8 Eingangsspannung: 220-240VAC typisch 230VAC 50-60Hz Ausgang: 2x 9V AC = Wechselspannung Belastbarkeit Ausgang 12VA Belastbarkeit 12VA an 2x 9V somit 2x 0,66A je Wicklung Wicklung 1 = 9VAC 0,66A Wicklung 2 = 9VAC 0,66A Kann 2x 9V zusammengeschalte werden auf 9VAC 1,22A Kann 2x 9V zusammengeschalte werden auf 18VAC 0,66A galvanisch getrennte Wicklungen Anschlüsse Lötösen Abmessungen: B:54mm , Bauhöhe: 50mm, Tiefe: 45mm Befestigungslöcherdurchmesser 3,85mm im L-Winkel Gewicht: 0,35kg Abgekündigtes Ersatzteil ... solange Vorrat reicht... abgekündigte Restbestände Abverkauf ... Abbildung ... stark ähnlich

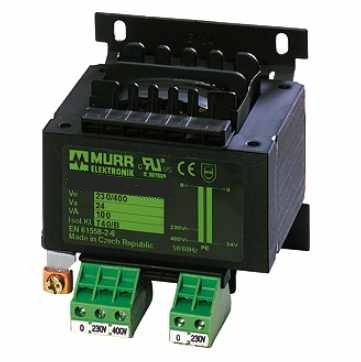

Trafo 230V auf 230V  oder 400V auf 230V 160VA Leistung mit Schraubklemmen in offener Bauform Trafo mit galvanischen Trennung Eingang: 230V oder 400V 50/60Hz Ausgang: 230V AC max. 0,7A Wechselstrom Belastbarkeit bis 160VA Galvanische Trennung Metallwinkel EN61558 Schutz nach EN60529 Isolierklasse: T40/B Ausgeführt als Trenn-Transformator Ja Ausgeführt als Spar-Transformator Nein Einphasen-Transformator Schutzart: IP20 Schraubklemmen für Kabel 0,75qmm, 1,5qmm, 2,5qmm max 6qmm PE Schraubklemme am Metalltrafo Abmessungen:B: 96mm T:102mm (mit Befestigungswinkel) H:105mm mit Schraubklemmen / Höhe Trafo only: 90mm Gewicht: 2,78kg
