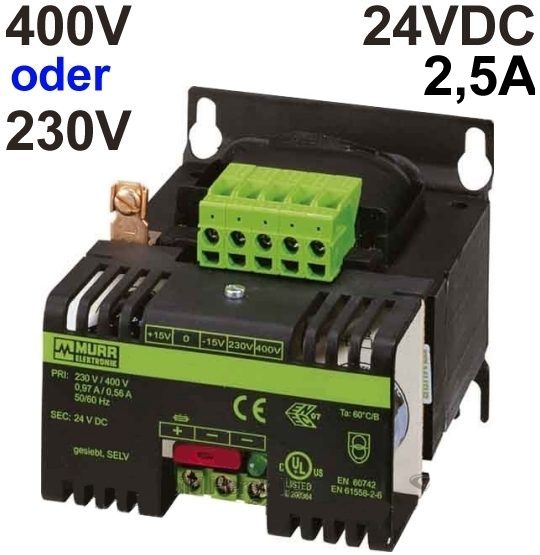

24V Trafo 400V 24VDC Netzteil 60-72W 230V 400V 24V 3A

24V DC Netzgerät mit Schraubklemmen Gleichspannungsnetzteil. Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B.  24V Steuerungen aller Art, Schaltschrankbau, Maschinenbau usw.   Technische Daten:  Einphasen Netzteil Gleichspannungs-Transformator bzw. Steuertransformator Schutzart: IP20 SELV Leistungsabgabe: 240-288Watt je nach Eingangsspannung Primär Eingang: 400Volt oder 230V 50/60Hz Eingangsspannung umklemmbar +/- 15V Eingang: 230VAC ( Range 196V-264VAC ) oder 400VAC ( Range 340V-460V ) Sekundär Ausgang: 24V DC Gleichspannung Belastbarkeit 240W max 10A = 10.000mA bei Eingang 230VAC  Belastbarkeit 216W max 12A = 12.000mA bei Eingang 400VAC  Mindeslast Nein ( 0-10A oder 0-12A )  Ausgangsbeschaltung VDR / Siebelko / LED  Stabilisierung Nein Siebelko Ausgangsspannung einstellbar Nein Steckbare Ausgangssicherung: Ja 20A Flachstecksicherung ( ATC gelb )  Kurzschlussfest Nein ( da Sicherung integriert )  Effektive Restwelligkeit < 5% eff-rms Kontroll LED Ja Schlüssellochbefestigung Trafo in offener Bauform mit Schraubklemmen Galvanischen Trennung und Metallwinkel Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang )  Ausgeführt als Spar-Transformator Nein Schutzleiterklemme Ja Tragschienenmontage möglich Nein Normen: EN61558-2-6, EN62041 category I, EN55011B, EN61000-3-2 Temperatureinsatzbereich -20....+60°C  Abmessungen: B: 120mm T: 160mm H: 112,5mm ( siehe auch weitere Bilder Zeichnung )  Gewicht: 6,20kg Ersatzsicherung Bst Nr 31-842-00230 = 20A Flachstecksicherung ( ATC Gelb )

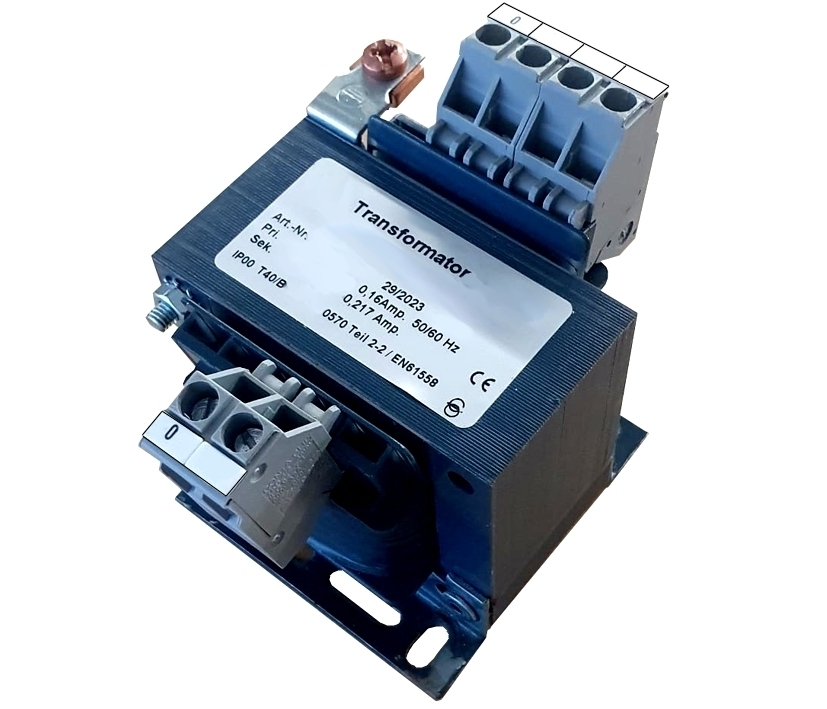

24VAC Trafo mit 160VA Leistung Schraubklemmen in offener Bauform Trafo mit galvanischen Trennung Eingang: 230V oder 400V 50/60Hz Ausgang: 24V AC Wechselstrom max. 6,66A Belastbarkeit bis 160VA Galvanische Trennung Metallwinkel EN61558 Schutz nach EN60529 Isolierklasse: T40/B Ausgeführt als Trenn-Transformator Ja Ausgeführt als Spar-Transformator Nein Einphasen-Transformator Langlochbefestigung und schnappbar auf Tragschiene bzw. Hutschiene TS35 Schutzart: IP20 Abm.: B: 96mm T:106mm H:101mm Gewicht: 2,78kg

24V DC Netzgerät mit Schraubklemmen Gleichspannungsnetzteil. Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B.  24V Steuerungen aller Art, Schaltschrankbau, Maschinenbau usw.   Technische Daten:  Einphasen Netzteil Gleichspannungs-Transformator bzw. Steuertransformator Schutzart: IP20 SELV Leistungsabgabe: 180-216Watt je nach Eingangsspannung Primär Eingang: 400Volt oder 230V 50/60Hz Eingangsspannung umklemmbar +/- 15V Eingang: 230VAC ( Range 196V-264VAC ) oder 400VAC ( Range 340V-460V ) Sekundär Ausgang: 24V DC Gleichspannung Belastbarkeit 180W max 7,5A = 7500mA bei Eingang 230VAC  Belastbarkeit 216W max 9,0A = 9000mA bei Eingang 400VAC  Mindeslast Nein ( 0-7,5A oder 0-9,0A )  Ausgangsbeschaltung VDR / Siebelko / LED  Stabilisierung Nein Siebelko Ausgangsspannung einstellbar Nein Steckbare Ausgangssicherung: Ja 15A Flachstecksicherung ( ATC hellblau )  Kurzschlussfest Nein ( da Sicherung integriert )  Effektive Restwelligkeit < 5% Kontroll LED Ja Schlüssellochbefestigung Trafo in offener Bauform mit Schraubklemmen Galvanischen Trennung und Metallwinkel Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang )  Ausgeführt als Spar-Transformator Nein Schutzleiterklemme Ja Tragschienenmontage möglich Nein Normen: EN61558-2-6, EN62041 category I, EN55011B, EN61000-3-2 Temperatureinsatzbereich -20....+60°C  Abmessungen: B: 105mm T: 150,5mm H: 103mm ( siehe auch weitere Bilder Zeichnung )  Gewicht: 5,60kg Ersatzsicherung Bst Nr 31-842-00229 = 15A Flachstecksicherung ( ATC Blau-Hellblau )

24V DC Netzgerät mit Schraubklemmen Gleichspannungsnetzteil. Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B.  24V Steuerungen aller Art, Schaltschrankbau, Maschinenbau usw.   Technische Daten:  Einphasen Netzteil Gleichspannungs-Transformator bzw. Steuertransformator Schutzart: IP20 SELV Leistungsabgabe: 120-144Watt je nach Eingangsspannung Primär Eingang: 400 Volt oder 230V 50/60Hz Eingangsspannung umklemmbar +/- 15V Eingang: 230VAC ( Range 196V-264VAC ) oder 400VAC ( Range 340V-460V ) Sekundär Ausgang: 24V DC Gleichspannung Belastbarkeit 120W max 5,0A = 5000mA bei Eingang 230VAC  Belastbarkeit 144W max 6,0A = 6000mA bei Eingang 400VAC  Mindeslast Nein ( 0-5,0A oder 0-6,0A )  Ausgangsbeschaltung VDR / Siebelko / LED  Ausgangsspannung einstellbar Nein Steckbare Ausgangssicherung: Ja 10A Flachstecksicherung ( ATC Rot )  Kurzschlussfest Nein ( da Sicherung integriert )  Effektive Restwelligkeit < 5% Kontroll LED Ja Schlüssellochbefestigung Trafo in offener Bauform mit Schraubklemmen Galvanischen Trennung und Metallwinkel Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang )  Ausgeführt als Spar-Transformator Nein Schutzleiterklemme Ja Tragschienenmontage möglich Nein Normen: EN61558-2-6, EN62041 category I, EN55011B, EN61000-3-2 Temperatureinsatzbereich -20....+60°C  Abmessungen: B: 96mm T: 136mm H: 95mm ( siehe auch weitere Bilder Zeichnung )  Gewicht: 2,95kg Ersatzsicherung Bst Nr 31-842-00228 = 10A Flachstecksicherung ( ATC Rot )

24V DC Netzgerät mit Schraubklemmen Gleichspannungsnetzteil. Eingang: 230V oder 400Vac Wechselstrom. Einsatz z.B.  24V Steuerungen aller Art, Schaltschrankbau, Maschinenbau usw.  Technische Daten: Einphasen Netzteil Gleichspannungs-Transformator bzw. Steuertransformator Schutzart: IP20  SELV Leistungsabgabe: 24-36Watt je nach Eingangsspannung Primär Eingang: 400 Volt oder 230V 50/60Hz Eingangsspannung umklemmbar +/- 15V Eingang: 230VAC ( Range 196V-264VAC ) oder 400VAC ( Range 340V-460V ) Sekundär Ausgang: 24V DC Gleichspannung ( nicht stabilisiert )  Belastbarkeit 24W 1,0A = 1000mA bei Eingang 230VAC  Belastbarkeit 36W 1,5A = 1500mA bei Eingang 400VAC  Mindeslast Nein ( 0-1A oder 0-1,5A )  Ausgangsbeschaltung VDR / Siebelko / LED  Ausgangsspannung einstellbar = Nein Ausgangsspannung stabilisiert = Nein  Leerlaufspannung ca. 27-28V unter Belastung meist 24,8V DC  Durch den +/-15VAC primär Eingangsklemmen kann die Ausgangsspannung an ihre Netzversorgung angepaßt werden siehe auch Schaltplan weitere Bilder  Steckbare Ausgangssicherung: Ja 3A Flachstecksicherung ( ATC Lila )  Kurzschlussfest Nein ( da Sicherung integriert )  Effektive Restwelligkeit < 5% Kontroll LED Ja Schlüssellochbefestigung Trafo in offener Bauform mit Schraubklemmen Galvanischen Trennung und Metallwinkel Ausgeführt als Trenn-Transformator Ja ( Galvanisch getrennt Eingang-Ausgang )  Ausgeführt als Spar-Transformator Nein Schutzleiterklemme Ja Tragschienenmontage möglich Nein Normen: EN61558-2-6, EN62041 category I, EN55011B, EN61000-3-2 Temperatureinsatzbereich -20....+60°C  Abmessungen: B: 78mm T: 120mm H: 64mm ( siehe auch weitere Bilder Zeichnung )  Gewicht: 1,2kg Ersatzsicherung Bst Nr 31-842-00225 = 3A Flachstecksicherung ( ATC Lila )

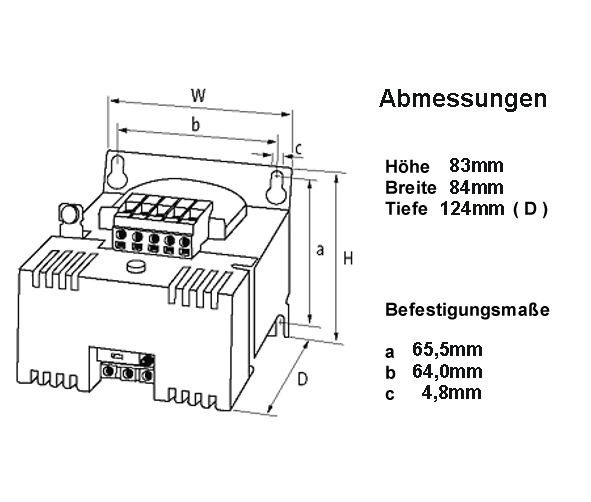

24VAC Trafo 63VA Leistung Eingang 230V und 400V AC mit Schraubklemmen in offener Bauform Trafo mit galvanischen Trennung Eingang: 230V oder 400V 50/60Hz Ausgang: 24V AC max. 2,6A Belastbarkeit bis 63VA Galvanische Trennung Metallwinkel EN61558 Schutz nach EN60529 Isolierklasse: T40/B Ausgeführt als Trenn-Transformator Ja Einphasen-Transformator  Schutzart: IP20 Abmessungen B: 78mm H:73mm  T: 87mm ohne Klemmen  B: 78mm H:79mm  T: 93mm mit Klemmen  Befestigungsmaße: A: 56mm / B: 56mm / C: 4,8mm ( siehe weitere Bilder Zeichnung )  Gewicht: 1,15kg
