Luftfeuchtesteuerung Temperatursteuerung PLS1000 mit LCD-Display inkl 2x Sensor 4-Relaiskontakte

12V Lüfterregelung Lüftersteuerung. Diese preiswerte Lüftersteuerung eignet sich zur temperaturabhängigen Drehzahlregelung von Gleichspannungslüfter mit 12Volt DC und einer maximalen Stromversorgung von bis zu 0,4A = 400mA d.h. Lüfter bis max. 4,8 Watt. Probleme mit Lüftergeräusche bzw. störende Geräte können somit einfach beseitigt werden. Ideal in Verbindung mit PC-Netzteilen, Digitalrecordern, Verstärkern etc. Also alle Geräte mit 12V Lüftern bis 5W Leistung usw. Die Lüfterdrehzahl wird auf ca. 30% reduziert, die NTC Fühlerpille sollte im Luftstrom des Lüfters montiert werden, sollte das Gerät eine höhere Temperatur entwickeln passt sich automatische die Lüfterdrehzahl an bis auf maximimum wenn das Gerät z.B. im Sommer zu warm würde. Durch die kleine und flache Bauform ist dieses Modul universell verwendbar Lieferung erfolgt als SMD-Fertigbaustein mit Temperatursensor Anschlüsse erfolgen über Lötpads siehe weitere Bilder temperaturgeführte Steuerung für DC-Lüfter an 12V Nennspannung zur Minderung des Lüftergeräusches mit NTC als Temperaturfühler für Montage an temperatursensibler Stelle geeignet Befestigung mittels Schraube oder Kabelbinder Befestigung als Kühlfahne ausgelegt Transistor-Linearregelung Betriebsspannung: 12V DC Gleichspannung Belastbarkeit bis max 400mA = 0,4A Lüfterleistung max. 4,8W Ausgangsspannungsbereich, ca.: 5,5...11,4V Spannungsabfall: 0,6V max Spannung am Lüfter bei 48-50°C siehe Regelkurve Abmessunge ca. 42x 8 x 5mm

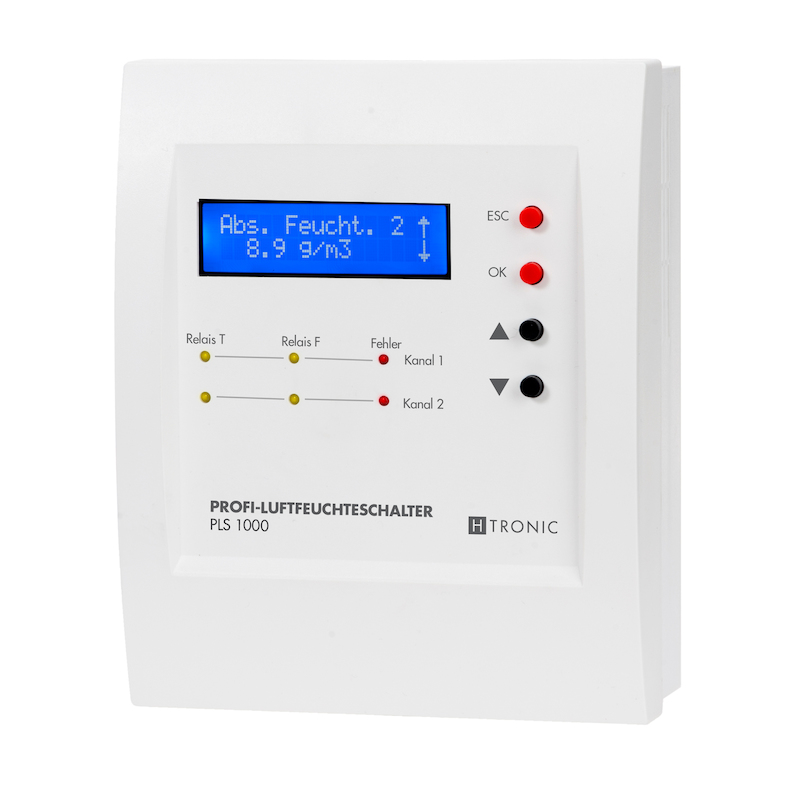

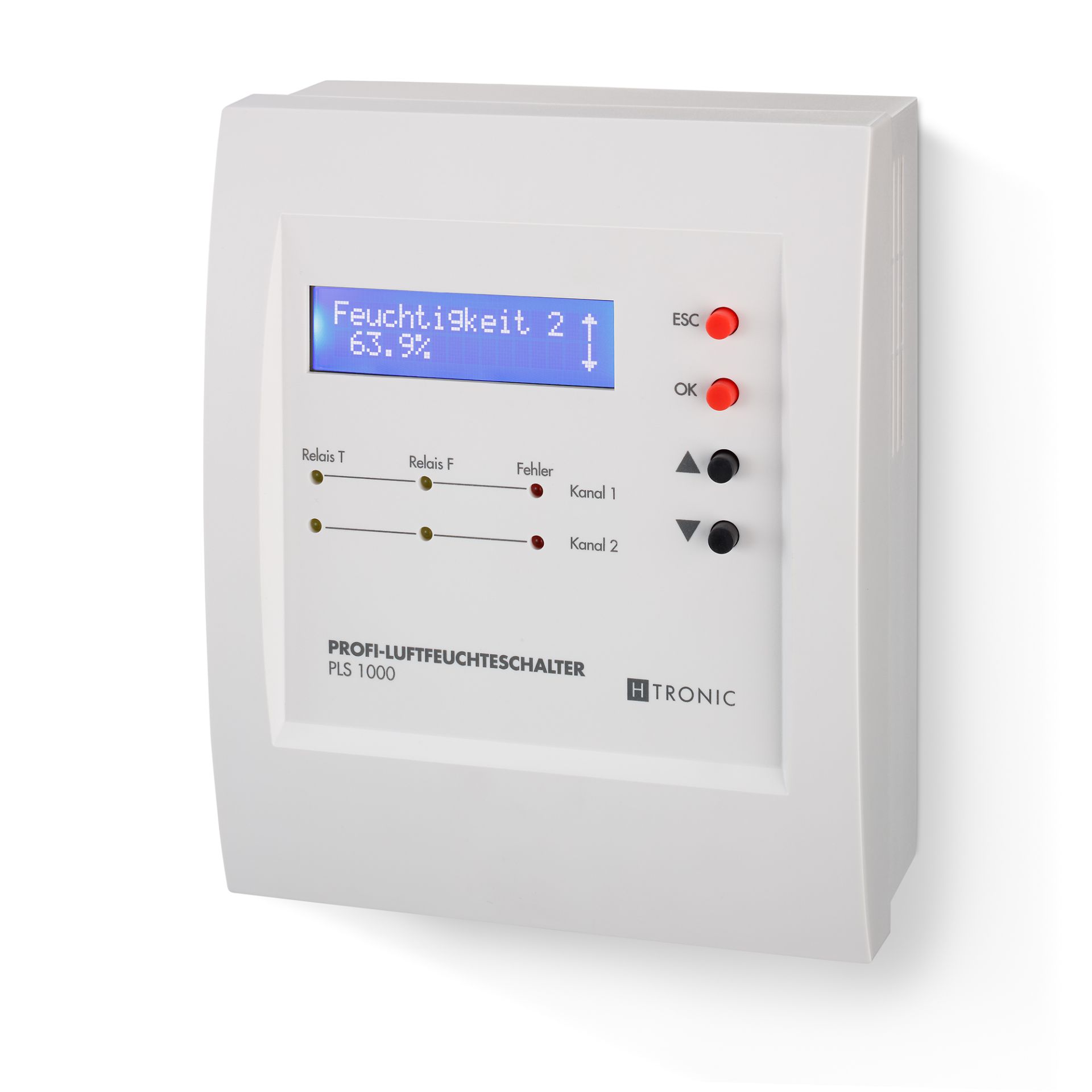

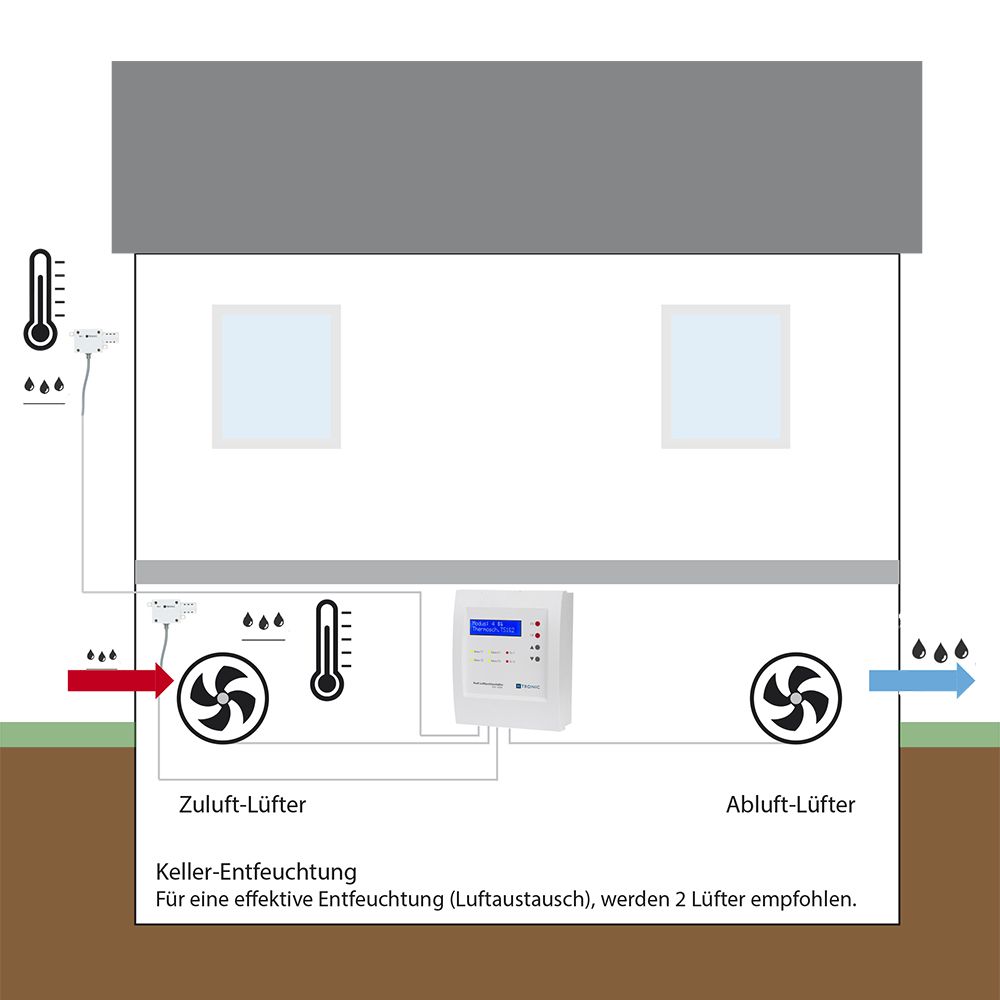

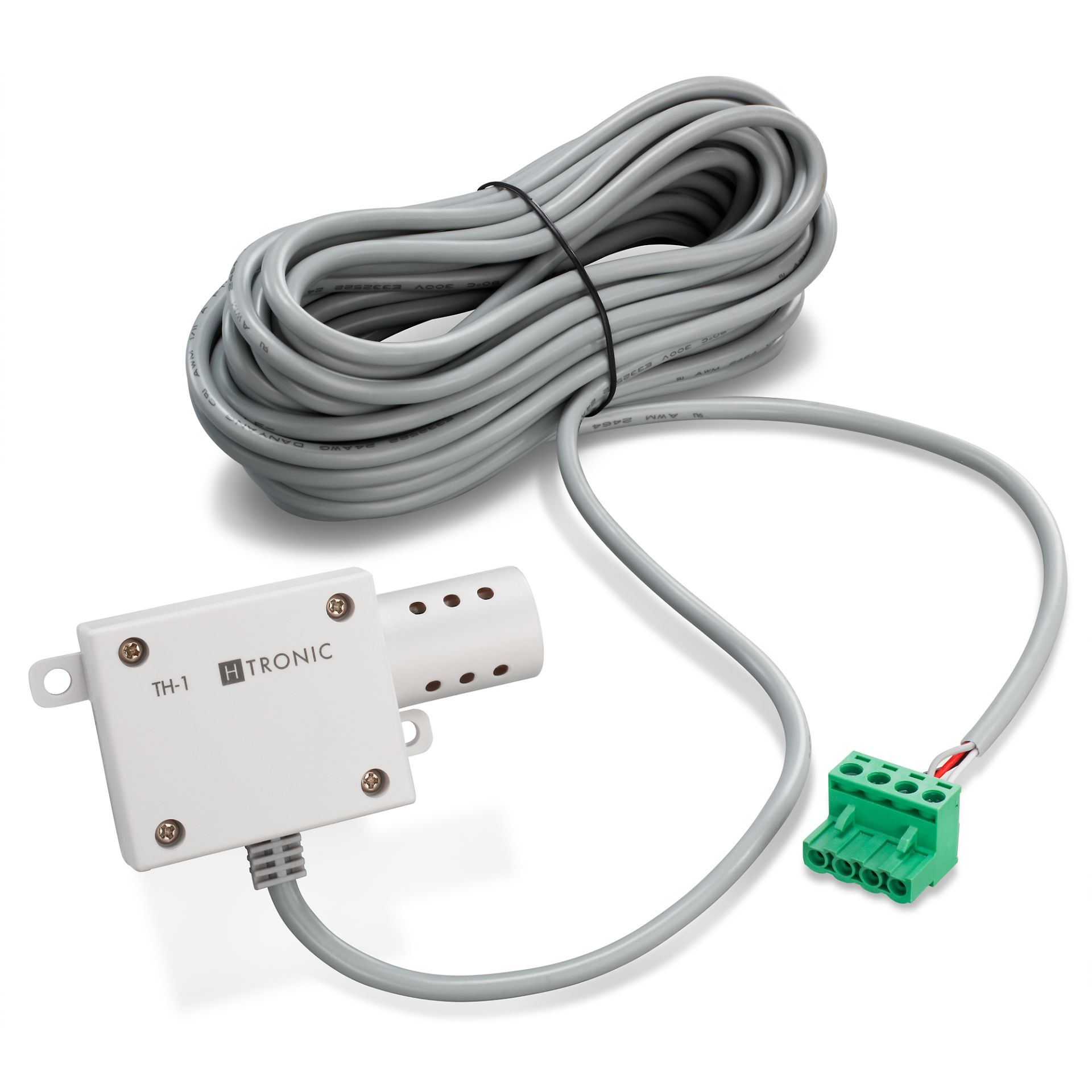

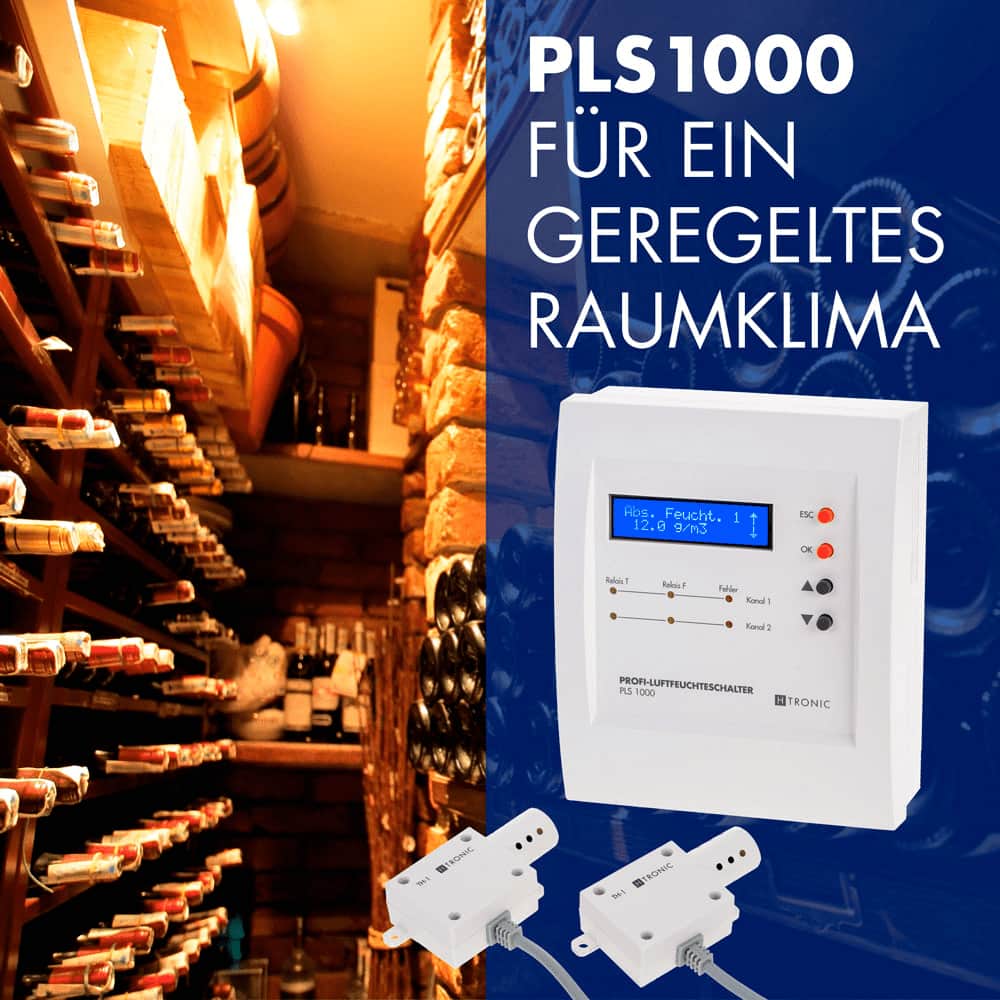

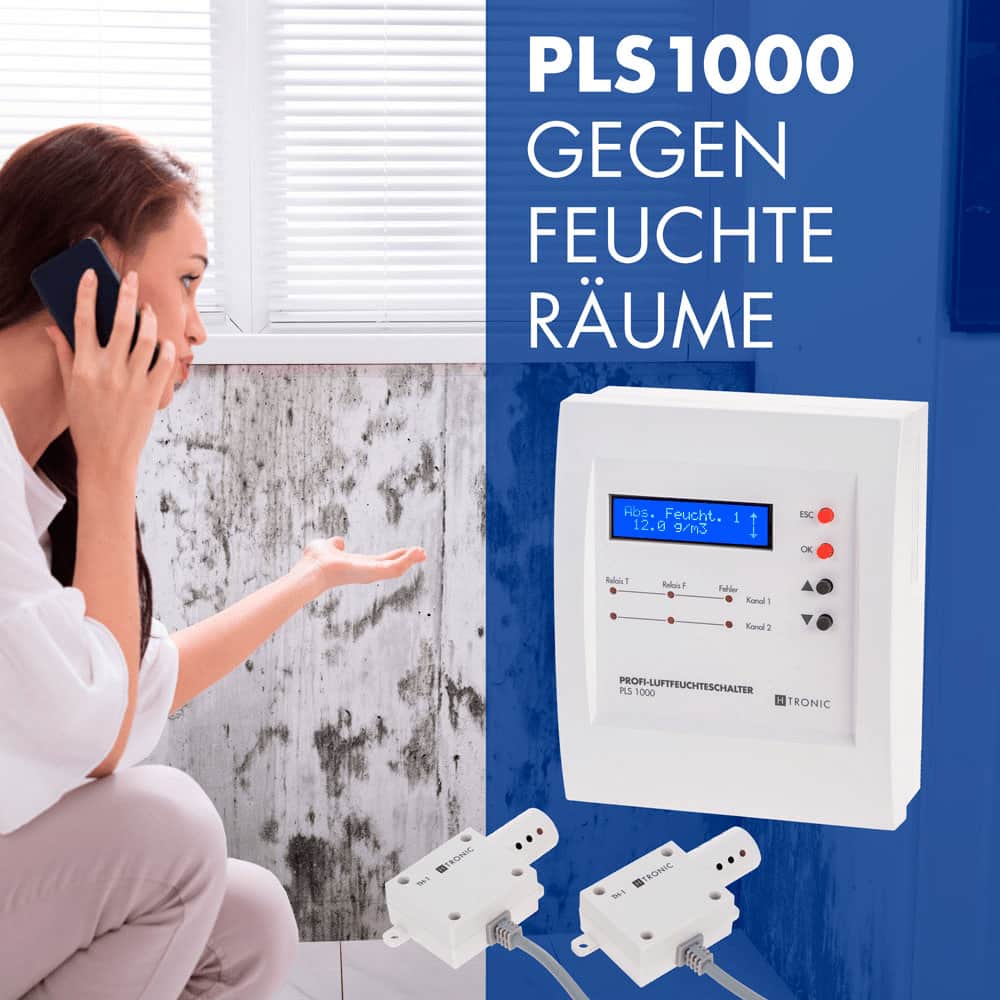

Univ. verwendbare Steuerung bzw. Temperaturregelung z.B. als Lüfterregelung für 12V, 24V oder 230V DC Lüfter, Motoren, Heizgeräte, Kühlgeräte usw.   Lüfteregelung Temperaturschalter Luftfeuchteschalter mit LCD Display. Mit einem Spezialsensor Temperatur messen und verbundene Geräte schalten.  Universal verwendbare Steuerung bzw. Regelung z.B. als Lüfterregelung für 12V, 24V oder 230V Lüfter, Motoren, usw. Lüfter schalten, Motoren schalten, Kühlgeräte schalten, Heizgeräte schalten, UV-Lampen schalten, Infrarotheizung schalten, Entfeuchter schalten, Befeuchter schalten. Universell verwendbare Steuerung mit LCD Display.  Der Temperaturschalter mit vier potentialfreien Relaisausgängen kann mit Hilfe des abgesetzten beiligenden Sensors die aktuelle Temperatur sowie die aktuelle relative Luftfeuchtigkeit messen. Anhand dieser Werte können verschiedene Luftfeuchte- sowie Temperaturregelungen realisiert werden. Raumlüfter für Zu- bzw. Abluft können direkt über 4 integrierte potentialfreie Relais angesteuert werden. Darüber hinaus können verschiedene Geräte angesteuert werden, welche zum Heizen, Kühlen, Entfeuchten oder Befeuchten dienen. Typische Anwendungen sind eine Temperaturregelung im Heiz- oder Kühlbetrieb, das Messen von Temperatur und Luftfeuchtigkeit, sowie eine Raumtrocknung bzw. -entfeuchtung.  Merkmale Direkte Ansteuerung von Raumlüftern und weiteren Verbrauchern über 4 potentialfreie Relais, Automatische Steuerung von „Lüftern- oder Mehrer Lüfter in einer Gruppe" Durch die 4 integrierten Relais können 6VDC, 12VDC, 24VDC oder auch 230VAC Lüfter angesteuert werden Automatische Steuerung von „Kühlen, Heizen“ bzw. „Entfeuchten .... Befeuchten“ Automatische Feuchteregelung für Bäder, Sanitärräume, Keller, Weinkeller, Küchen, usw. Einstellung über Soll-Wert und dessen Differenz-Wert Soll-Wert bzw. Differenz-Wert in 0,1-Schritten einstellbar Sensorüberwachung auf Unterbrechung Beleuchtete LCD-Anzeige. Der im Lieferumfang enthaltene Sensor TH-1, ist in einem robusten Gehäuse inkl. Befestigungsmöglichkeiten untergebracht. Die relative Luftfeuchte kann in einem Bereich von 0 bis 100 % rH, Temperatur von -25 bis +70 Grad Celsius erfasst werden.  Technische Daten: Betriebsspannung: 230V AC (50 Hz) Leistungsaufnahme (Standby): ca. 1 W Ausgang: 4 potentialfreie Relais ( universell verwendbar ) für Verbraucher aller Art  Max. Schaltleistung (gesamt) der Relaiskontakte ca. 2700VA Ausgang über 4 potentialfreie Relais ( siehe auch weitere Bilder Schaltplan )    Belastbarkeit Relaiskontakte bei ohmsche Lasten: 250V AC 12A / 2700 VA oder 24 V/DC / 12 A    Belastbarkeit Relaiskontakte bei induktive Lasten: 250V AC 5A / 1250 VA oder 24 V/DC / 5 A Temperatur-Messbereich: -25 ºC bis +70 ºC Feuchtigkeits-Messbereich: 0 % RH bis 100 % RH Externer Sensor: TH-1 Sensor (im Lieferumfang) Sensorleitung: 10m (bis zu 50m verlängerbar) Abmessungen (Basisgerät) : 170 x 140 x 68 mm Abmessungen (Sensor TH-1): 67 x 37 x 22 mm Betriebstemperatur: -10 ºC bis +50 ºC Schutzart: IP20 Indoor

Zum Regeln von ohmschen + induktiven Lasten z.B. Motoren, Lüfter, Lampen, Heizungen, usw., wenn diese im Phasenanschnitt geregelt werden können Technische Daten: Betriebsspannung: 110 - 240 V/AC  Belastbarkeit: bei 110 V/AC max. 1320 VA und bei 230 V/AC max. 2600 VA  Max. Belastung: 10A bei Montage auf einen optionalen Kühlkörper z.B. 8-891-00530 Regelung Phasenanschnitt Anschließbare Lasten ohmsche + induktive Lasten (siehe Schaltungsbeschreibung) Erforderliches Poti 470-kOhm (siehe Zubehör) Maße: 60 x 57 x 20mm  Optionales Zusatzmodul erhältlich siehe unten im Zubehör Register ( M150 = 92-477-00480 ) = DC und Puls Converter: Wenn dieses Modul vorgeschaltet wird, dann kann Modul auch mit Steuerspannungen angesteuert werden (1-5VDC oder 3-12VDC oder 6-24VDC) oder auch mit TTL-Impulsen (jeweils wahlweise).  passendes Zubehör wie Poti (Regler), Kühlkörper, Netzfilter etc.  siehe im Zubehör-Register

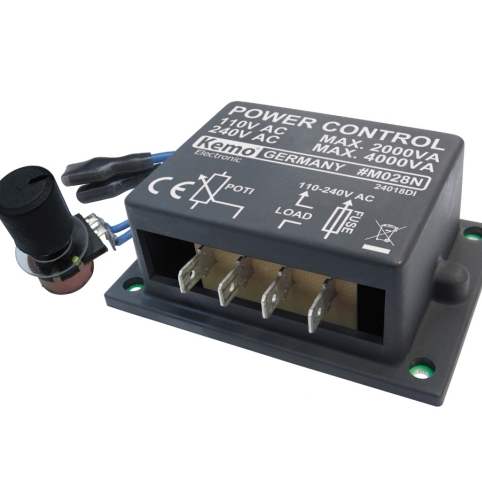

Universal Motorregler bis 4KW Leistung 4000W verwendbar auch als Lüftersteuerung, Dimmer, Leistungsregler, Motoren, Sägen, Bohrmaschinen, Lampen, E-Heizungen usw. Zum Regeln von ohmschen und induktiven Lasten z.B. Motoren, Lüfter, E-Heizung, Lampen usw. wenn diese im Phasenanschnitt geregelt werden können Technische Daten: Anschließbare Lasten: Ohmsche (Lampen) und induktive Lasten ( Motoren Lüfter.. ) Betriebsspannung: 230VAC typisch (110-240VAC) Belastbarkeit: bei 230VAC max. 4000VA = 4KW  bei 110VAC max. 2000VA Belastung: max. 18 A bei Montage auf einen Kühlkörper  Ohne zusätzlichen Kühlkörper max. ( 1400W = 1,4KW ca 6A bei 230VAC ) Mit zusätzlichen Kühlkörper max. ( 1400...4000W = 4KW ca. 6-18A bei 230VAC ) optional erhältlicher Kühlkörper z.B. Bst Nr 8-891-00530 oder  8-890-00250 ( siehe im Zuberhör )  Kurzfristiger Spitzenstrom max. 25A 10Sek. Kühlblech muss isoliert sein keine galvanische Trennung Regelung Phasenanschnitt Poti = Regler = 470-kOhm mit Knopf inklusive   Abmessungen des Moduls: 87 x 60 x 33mm Das Modul ist fertig aufgebaut und sofort Betriebsbereit  Lieferumfang: Modul, Poti kurzem Kabel und Knopf, Anleitung deutsch Zusatzinformationen um Reglermodul:  Es handelt sich um eine Phasen-Anschnittsteuerung. Damit können elektrische Lasten geregelt werden wie z.B. Elektromotoren mit Kohle-Kollektor-Motoren, Heizungen, Rüttelmagnete, Lötkolben, Halogenlampen usw. Nicht geregelt werden können Lasten, die bereits eine eingebaute Regelelektronik haben sowie Energie-Sparlampen, Leuchtstofflampen, und bedingt Spaltpolmotoren.  Die Drehzahl von Spaltpolmotoren (Synchronmotoren) und von Motoren mit Anlaufkondensator können manchmal auch mit dem Leistungsregler geregelt werden, wie uns Kunden berichtet haben. Das hängt vermutlich von der jeweiligen Bauart ab. Unsere Aussage ist daher: es muss im jeweiligen Einzelfall ausprobiert werden, generell können wir diese Funktion nicht zusagen.  Aufbauanweisung: Das Modul muss so eingebaut werden, dass es gut belüftet ist (es wird im Betrieb warm) und nicht berührt werden kann (offenliegende spannungsführende Steckkontakte). Bei größeren Belastungen (6 A - 18 A) sollte das Modul mit der Metall-Grundplatte des Moduls plan auf eine kühlende Unterlage ( am Besten ein Kühlkörper Nr 8-891-00530 ) geschraubt werden. Der Kühlkörper muss so dimensioniert sein, dass die Metall-Grundplatte des Moduls nicht über 50°C heiß wird im Betrieb. Für Voll-Last (18 A) empfehlen wir einen Rippenkühlkörper mit den Mindestmaßen von ca. 100 x 100 x 20mm. Bei geringeren Belastungen kann der Kühlkörper entsprechend kleiner sein. Das Modul wird gemäß Anschlusszeichnung angeschlossen. Das beiliegende Potentiometer wird per Steckkontakt mit dem Modul verbunden. Bitte beachten Sie in jedem Fall die VDE-Sicherheitsbestimmungen (z.B. vorgeschaltete Sicherungen, Zugentlastern an den Kabeln, Berührungsschutz an allen spannungsführenden Teilen. Feuersicherer Einbau, so dass bei Brandentstehung oder Überhitzung kein Schaden entstehen kann usw.). Erhältliches optionales Zubehör wie folgt erhältlich :  Bst-Nr 92-477-00480 = Optionales Zusatzmodul erhältlich siehe unten im Zubehör-Register ( M150 )                                         Dies ist ein DC und Puls Converter: Wenn dieses Modul vorgeschaltet wird, dann kann Modul auch       mit Steuerspannungen angesteuert werden (1-5VDC oder 3-12VDC oder 6-24VDC) oder auch mit TTL-Impulsen (jeweils wahlweise).  Optional erhältlicher Kühlkörper je nach Einbauart :  Bst-Nr 8-891-00530 = Kühlkörper Rippenk. 115x100x63mm  ALU Schwarz oder   Bst-Nr 8-890-00250 = Kühlkörper flacher Rippenk. 175x75x28mm ALU Schwarz  ( siehe weitere Bilder und im Zubehör-Register )  Optional sind für die Kontakte .. Steckschuhe erhältlich :  Bst-Nr 45-821-01070 = Kabelschuh Sortiment 1200-tlg. mit 18-Sorten diverse Bst-Nr 45-821-04250 = Flachsteckhülsen 6,3mm *100-Pack* Rot vollisoliert für Kabel 0,5.1,5qmm Bst-Nr 45-821-04260 = Flachsteckhülsen 6,3mm *100-Pack* Blau vollisoliert für Kabel 1,5..2,5qmm Bst-Nr 45-821-00545 = Flachsteckhülsen 6.3mm *100-Pack* BLANK vernickelt für Kabel bis 2,5qmm Optional sind Wandverteiler AP-Gehäuse für den sicheren Einbau und Betrieb erhältlich :  Bst-Nr 52-625-01820 = Verteilerkasten Wandgeh. AK03 mit 150 x 100 x  96mm Bst-Nr 52-625-01810 = Verteilerkasten Wandgeh. AK05 mit 200 x 125 x 120mm Optional sind hierzu erhältlich Hutschiene und Hutschienenklemmen für die sichere Verdrahtung :  Bst-Nr 42-691-00010 = Hutschiene  500mm B:35mm / H: 7,5mm   -gelocht- Bst-Nr 42-691-00030 = Hutschiene  500mm B:35mm / H: 7,5mm -ungelocht- Bst-Nr 39-798-00170 = Klemme Phoenix UK-5 Sich.Klemme B: 6,2mm Schwarz  Bst-Nr 39-798-00220 = Klemme Phoenix UK-5 Durchgang    B: 6,2mm Schwarz  Bst-Nr 39-798-00160 = Klemme Phoenix UK-5 Durchgang    B: 6,2mm  BLAU  Bst-Nr 39-798-00120 = Klemme Phoenix UK-5 Durchgang    B: 6,2mm  GRAU  Bst-Nr 39-798-00150 = Klemme Phoenix UK-5 Durchgang    B: 6,2mm  PE    Bst-Nr 39-798-00250 = UK-E Endklammer-Halter  Bst-Nr 39-798-00210 = Klemmenmarkierung ZB6 Breite: 6,2mm Optional erhältlicher Entstörfilter ( SIFI ) je nach verwendeter Leistung z.B. Bst-Nr 35-656-00720 = Netzfilter bis 6,5A = für Lasten bis 1495VA  Bst-Nr 29-750-00510 = Netzfilter bis 4,0A = für Lasten bis   920VA  Bst-Nr 35-656-00540 = Netzfilter bis 10A = für Lasten bis 2300VA  Bst-Nr 35-656-00550 = Netzfilter bis 16A = für Lasten bis 3680VA  Bst-Nr 35-656-00560 = Netzfilter bis 20A = für Lasten bis 4000VA  Optional sind auch Sicherungshalter je nach Ausführung und Einbauart erhältlich  Bst-Nr 31-843-00001 = Sich.Halter für 5x20mm Fuse für den Gehäuseeinbau mit Schraubkappe Bst-Nr 31-843-00007 = Sich.Halter für 5x20mm Fuse Kabelsicherungshalter mit Bajonettkopf Bst-Nr 31-843-00200 = Sich.Halter für 5x20mm zum anschrauben offene Ausf. Flach mit Lötösen seitlich Sicherungen hierzu passend wie folgt  Bst-Nr 31-842-00059 = 6.3A 250V T 5x20mm Glassicherung bis ca. 1400W  Bst-Nr 31-842-00063 =   8A 250V T 5x20mm Glassicherung bis ca. 1840W Bst-Nr 31-842-00066 = 10A 250V T 5x20mm Glassicherung bis ca. 2300W  Bst-Nr 31-842-00193 = 12A 250V T 5x20mm Glassicherung bis ca. 2900W Bst-Nr 31-842-00069 = 16A 250V T 5x20mm Glassicherung bis ca. 3680W

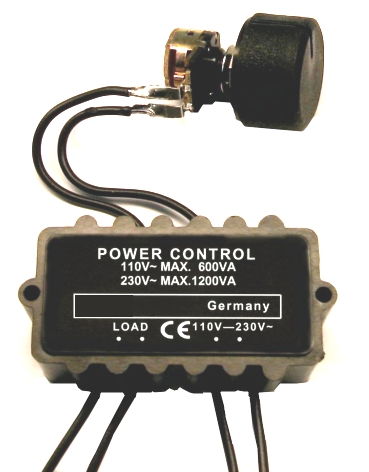

Motorregler für induktive Lasten für 230V max. 1200W bzw. 600W bei 110-120V. Regelt über ein Potentiometer Motoren aller Art; auch Lüfter, Bohrmaschinen, Standbohrmaschinen, Motoren aller Art. Natürlich auch Glühlampen und Heizungen usw. Dimmermodul bzw. Drehzahlregler für div. Anwendungen. Betriebsspannung: 230V (110-240V AC). Max Strombelastbarkeit: 6 Ampere (3A Dauerleistung) Das entspricht bei 230V = 1200W bzw. 600Watt bei 110VAC Technische Daten: zulässige Betriebsspannungen: 230Vac (110-240V 50/60Hz) Max. Strombelastbarkeit: 6A (Dauerleistung: 3A). Das entspricht bei 230V maximal 1200 Watt bzw. Dauerleistung 600 Watt oder bei 110Vac maximal 600 Watt bzw. Dauerleistung 300 Watt Einschaltdauer: 100 % bei 3A bzw. 20 % (max. 3 Min.) bei 6A Phasen-Anschnittsteuerung mit einem Triac Regelung: über ein fest angeschlossenes Drehpotentiometer 470K LIN Poti anbei wie in Abbildung (fest angeschlossen) Lasten: für ohmsche oder induktive Lasten Maße: ca. 61 x 35 x 23mm Als Erweiterungsmodul ist lieferbar M150 das ist ein DC oder Puls Konverter ( Nr 92-477-00480 ) siehe unten im Zubehör Register.  Damit kann statt über das Poti mit Steuerspannungen oder Digitalsignalen geregelt werden. Lieferbares Zubehör: Zusatzmodul DC und Puls Konverter M150. Wenn dieses Modul vorgeschaltet wird, dann kann das Dimmermodul M012 auch mit Steuerspannungen angesteuert werden (1...5 V= oder 3...12 V= oder 6...24 V=) oder auch mit TTL-Impulsen (jeweils wahlweise).    Es handelt sich um eine Phasen-Anschnittsteuerung mit einem Triac. Durch Drehen am angeschlossenen Potentiometer wird die Last zwischen Null und bis ca. 90% Leistung geregelt.  Mit diesem Modul (Phasen-Anschnittsteuerung) können nur ohmsche oder induktive Verbraucher wie z.B. Heizungen oderUniversalmotoren (mit Kohleschleifern) angeschlossen werden. Verbraucher (z.B. Bohrmaschinen) mit einer bereits werksseitigvorgeschalteten Elektronik (Bohrmaschinen mit eingebauter Elektronik) können nicht geregelt werden.Ebenso können keine Leuchtstofflampen, Stromsparlampen, Quarzlampen und andere elektronische Verbraucher (Netzteile,Verstärker usw.) geregelt werden. Andere Motoren wie z.B. Synchron-Motoren, Asynchron-Motoren, Motoren mit Anlaufkondensator können normalerweise nicht geregelt werden, weil hier die Drehzahl nicht von der zugeführten Betriebsleistung, sondern von der Netzfrequenz abhängt (50Hz). In vielen Fällen (je nach Bauart der Motoren und der mechanischen Last) geht das aber trotzdem, so dass wir hier keine verbindliche Aussage treffen können (muss ausprobiert werden). Der beiliegende Drehknopf wird auf die Potentiometerachse gesteckt. Wichtig: Je nach Belastung erwärmt sich das Modul während des Betriebs. Es muss daher an einer gut belüfteten Stelle eingebaut werden. Falscher Anschluss, Kurschluss oder Überlastung im Laststromkreis, zu hohe Betriebsspannung (> 240 V/AC) oder Überhitzung (keine ausreichende Belüftung) führen zur sofortigen Zerstörung des Moduls. Da jedes Modul vor dem Versand sorgfältig auf Funktion geprüft wurde, ist ein Kulanzersatz nicht möglich!
