Dimmer Modul Leistungsregler 230V 4000W Motorregler Lüfterregler
Artikelnummer: 92-477-00189
Produktinformationen "Dimmer Modul Leistungsregler 230V 4000W Motorregler Lüfterregler"
Universal Motorregler bis 4KW Leistung 4000W verwendbar auch als Lüftersteuerung, Dimmer, Leistungsregler, Motoren, Sägen, Bohrmaschinen, Lampen, E-Heizungen usw.
Zum Regeln von ohmschen und induktiven Lasten z.B. Motoren, Lüfter, E-Heizung, Lampen usw. wenn diese im Phasenanschnitt geregelt werden können
Technische Daten:
- Anschließbare Lasten:
- Ohmsche (Lampen) und induktive Lasten ( Motoren Lüfter.. )
- Betriebsspannung: 230VAC typisch (110-240VAC)
- Belastbarkeit:
- bei 230VAC max. 4000VA = 4KW
- bei 110VAC max. 2000VA
- Belastung: max. 18 A bei Montage auf einen Kühlkörper
- Ohne zusätzlichen Kühlkörper max. ( 1400W = 1,4KW ca 6A bei 230VAC )
- Mit zusätzlichen Kühlkörper max. ( 1400...4000W = 4KW ca. 6-18A bei 230VAC )
- optional erhältlicher Kühlkörper z.B. Bst Nr 8-891-00530 oder 8-890-00250 ( siehe im Zuberhör )
- Kurzfristiger Spitzenstrom max. 25A 10Sek.
- Kühlblech muss isoliert sein keine galvanische Trennung
- Regelung Phasenanschnitt

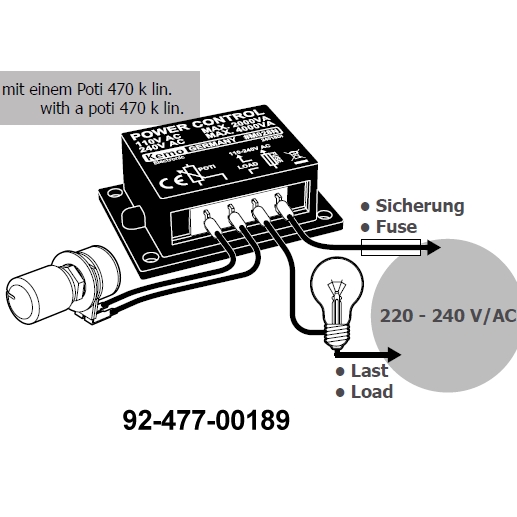

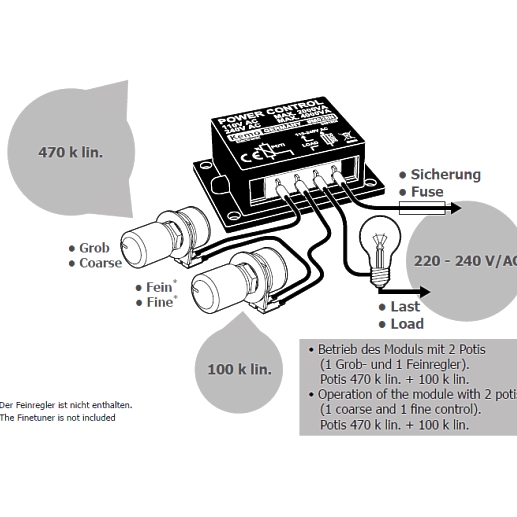

- Poti = Regler = 470-kOhm mit Knopf inklusive
- Abmessungen des Moduls: 87 x 60 x 33mm
- Das Modul ist fertig aufgebaut und sofort Betriebsbereit
Lieferumfang: Modul, Poti kurzem Kabel und Knopf, Anleitung deutsch
Zusatzinformationen um Reglermodul:
Es handelt sich um eine Phasen-Anschnittsteuerung. Damit können elektrische Lasten geregelt werden wie z.B. Elektromotoren mit Kohle-Kollektor-Motoren, Heizungen, Rüttelmagnete, Lötkolben, Halogenlampen usw. Nicht geregelt werden können Lasten, die bereits eine eingebaute Regelelektronik haben sowie Energie-Sparlampen, Leuchtstofflampen, und bedingt Spaltpolmotoren. Die Drehzahl von Spaltpolmotoren (Synchronmotoren) und von Motoren mit Anlaufkondensator können manchmal auch mit dem Leistungsregler geregelt werden, wie uns Kunden berichtet haben. Das hängt vermutlich von der jeweiligen Bauart ab. Unsere Aussage ist daher: es muss im jeweiligen Einzelfall ausprobiert werden, generell können wir diese Funktion nicht zusagen.
Aufbauanweisung:
Das Modul muss so eingebaut werden, dass es gut belüftet ist (es wird im Betrieb warm) und nicht berührt werden kann (offenliegende spannungsführende Steckkontakte). Bei größeren Belastungen (6 A - 18 A) sollte das Modul mit der Metall-Grundplatte des Moduls plan auf eine kühlende Unterlage ( am Besten ein Kühlkörper Nr 8-891-00530 ) geschraubt werden. Der Kühlkörper muss so dimensioniert sein, dass die Metall-Grundplatte des Moduls nicht über 50°C heiß wird im Betrieb. Für Voll-Last (18 A) empfehlen wir einen Rippenkühlkörper mit den Mindestmaßen von ca. 100 x 100 x 20mm. Bei geringeren Belastungen kann der Kühlkörper entsprechend kleiner sein. Das Modul wird gemäß Anschlusszeichnung angeschlossen. Das beiliegende Potentiometer wird per Steckkontakt mit dem Modul verbunden. Bitte beachten Sie in jedem Fall die VDE-Sicherheitsbestimmungen (z.B. vorgeschaltete Sicherungen, Zugentlastern an den Kabeln, Berührungsschutz an allen spannungsführenden Teilen. Feuersicherer Einbau, so dass bei Brandentstehung oder Überhitzung kein Schaden entstehen kann usw.).
Erhältliches optionales Zubehör wie folgt erhältlich :

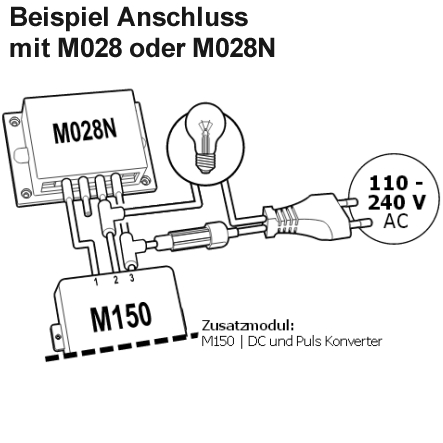

- Bst-Nr 92-477-00480 = Optionales Zusatzmodul erhältlich siehe unten im Zubehör-Register ( M150 )
- Dies ist ein DC und Puls Converter: Wenn dieses Modul vorgeschaltet wird, dann kann Modul auch
- mit Steuerspannungen angesteuert werden (1-5VDC oder 3-12VDC oder 6-24VDC) oder auch mit TTL-Impulsen (jeweils wahlweise).
Optional erhältlicher Kühlkörper je nach Einbauart :
- Bst-Nr 8-891-00530 = Kühlkörper Rippenk. 115x100x63mm ALU Schwarz
- oder
- Bst-Nr 8-890-00250 = Kühlkörper flacher Rippenk. 175x75x28mm ALU Schwarz
- ( siehe weitere Bilder und im Zubehör-Register )
Optional sind für die Kontakte .. Steckschuhe erhältlich :
- Bst-Nr 45-821-01070 = Kabelschuh Sortiment 1200-tlg. mit 18-Sorten diverse
- Bst-Nr 45-821-04250 = Flachsteckhülsen 6,3mm *100-Pack* Rot vollisoliert für Kabel 0,5.1,5qmm
- Bst-Nr 45-821-04260 = Flachsteckhülsen 6,3mm *100-Pack* Blau vollisoliert für Kabel 1,5..2,5qmm
- Bst-Nr 45-821-00545 = Flachsteckhülsen 6.3mm *100-Pack* BLANK vernickelt für Kabel bis 2,5qmm
Optional sind Wandverteiler AP-Gehäuse für den sicheren Einbau und Betrieb erhältlich :
- Bst-Nr 52-625-01820 = Verteilerkasten Wandgeh. AK03 mit 150 x 100 x 96mm
- Bst-Nr 52-625-01810 = Verteilerkasten Wandgeh. AK05 mit 200 x 125 x 120mm
Optional sind hierzu erhältlich Hutschiene und Hutschienenklemmen für die sichere Verdrahtung :
- Bst-Nr 42-691-00010 = Hutschiene 500mm B:35mm / H: 7,5mm -gelocht-
- Bst-Nr 42-691-00030 = Hutschiene 500mm B:35mm / H: 7,5mm -ungelocht-
- Bst-Nr 39-798-00170 = Klemme Phoenix UK-5 Sich.Klemme B: 6,2mm Schwarz
- Bst-Nr 39-798-00220 = Klemme Phoenix UK-5 Durchgang B: 6,2mm Schwarz
- Bst-Nr 39-798-00160 = Klemme Phoenix UK-5 Durchgang B: 6,2mm BLAU
- Bst-Nr 39-798-00120 = Klemme Phoenix UK-5 Durchgang B: 6,2mm GRAU
- Bst-Nr 39-798-00150 = Klemme Phoenix UK-5 Durchgang B: 6,2mm PE
- Bst-Nr 39-798-00250 = UK-E Endklammer-Halter
- Bst-Nr 39-798-00210 = Klemmenmarkierung ZB6 Breite: 6,2mm

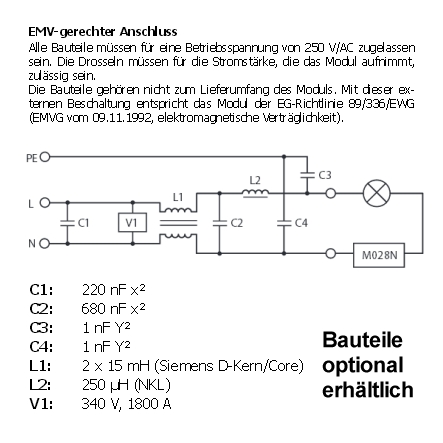

Optional erhältlicher Entstörfilter ( SIFI ) je nach verwendeter Leistung z.B.
- Bst-Nr 35-656-00720 = Netzfilter bis 6,5A = für Lasten bis 1495VA
- Bst-Nr 29-750-00510 = Netzfilter bis 4,0A = für Lasten bis 920VA
- Bst-Nr 35-656-00540 = Netzfilter bis 10A = für Lasten bis 2300VA
- Bst-Nr 35-656-00550 = Netzfilter bis 16A = für Lasten bis 3680VA
- Bst-Nr 35-656-00560 = Netzfilter bis 20A = für Lasten bis 4000VA
Optional sind auch Sicherungshalter je nach Ausführung und Einbauart erhältlich
- Bst-Nr 31-843-00001 = Sich.Halter für 5x20mm Fuse für den Gehäuseeinbau mit Schraubkappe
- Bst-Nr 31-843-00007 = Sich.Halter für 5x20mm Fuse Kabelsicherungshalter mit Bajonettkopf
- Bst-Nr 31-843-00200 = Sich.Halter für 5x20mm zum anschrauben offene Ausf. Flach mit Lötösen seitlich
- Sicherungen hierzu passend wie folgt
- Bst-Nr 31-842-00059 = 6.3A 250V T 5x20mm Glassicherung bis ca. 1400W
- Bst-Nr 31-842-00063 = 8A 250V T 5x20mm Glassicherung bis ca. 1840W
- Bst-Nr 31-842-00066 = 10A 250V T 5x20mm Glassicherung bis ca. 2300W
- Bst-Nr 31-842-00193 = 12A 250V T 5x20mm Glassicherung bis ca. 2900W
- Bst-Nr 31-842-00069 = 16A 250V T 5x20mm Glassicherung bis ca. 3680W
Anmelden
Zubehör

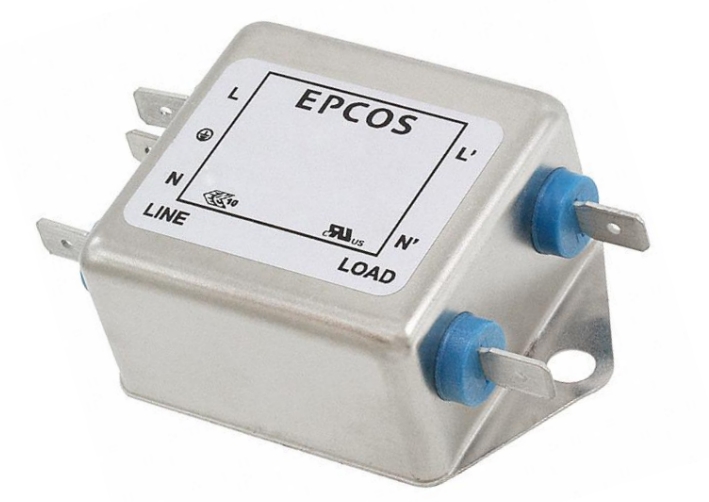

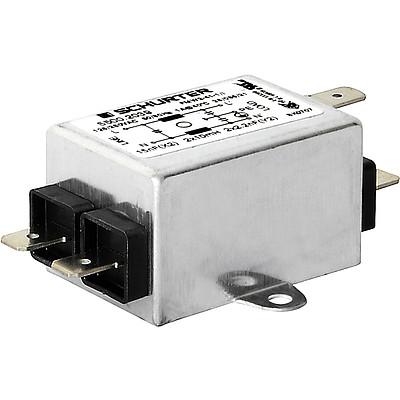

Netzfilter 20A 250V SIFI Entstör-Filter 2x0,43mH+0,1uF+2x4,7nF EMV EMI RFI Filter
Netzfilter mit XY Entstörkondensator mit Induktivität, Netzfilter, Entstörfilter, Bauform SIFI F Aufbau mit 5x 6,3mm Steckkontakten. 2 Leiter-Filter für 1-Phasen-Systeme, im Metallgehäuse vergossen, mit stirnseitigen Befestigungslaschen Typischer Einsatz des Netzfilters Entstörung RF Unterdrückung und sauberes Netz für Baugruppen und Stromnetz Funkentstördrossel Schaltnetzteile Switch-mode power supplies Ladegeräte Switch-mode power supplies Schaltungen Steuerung aus der Industrie electronic Motorsteuerungen Triacsteuerungen Regler usw. Lichtsteuerung LED PWM Triac- Thyristor Steuerungen Telekommunikations Anwendungen Data Systems u.v.w.m. Anschluss über 6,3mm Flachsteckhülsen eiderseitige Flachstecker 6,3 x 0,8 mm Belastbarkeit bis 250V AC/DC bis 20A = bis 5000VA Nennspannung: 250Vac 50/60 Hz IEC-Klimakategorie: 25/100/21 Temperaturbereich: -25 bis +100 °C Ableitstrom: max. 0,369mA Nennkapazität X2/Y2: 2x0,1µF und 2x4700 pF Spule (Induktivität): 2x0,43mH Anschlüsse: beiderseitige Flachstecker 6,3x0,8mm. Wir empfehlen hierzu noch ein Überspannungsschutz ZNOR Varistor mit 250VAC Abmessungen siehe auch Zeichnung ( weitere Bilder ) Korpus: 48 x 45 x 26mm Endmaße: 74 x 45 x 26mm Bef.Bohrungen: 5,3mm Weiteres optionales Zubehör wie ZNO Varistor und Steckverbinder siehe unten im Zubehör Register
38,50 €*
%
Rippen Kühlkörper 115x100x63mm ALU Schwarz
Rippen Kühlkörper 115x100x63mm ALU Schwarz Profil-Kühlkörper universell verwendbar für aller Art von Haltleitern... Schaltungen usw Grundfläche: 115 x 100mm Profil-Kühlkörper ALU schwarz eloxiert hochstehende Kühlrippen. Material Aluminium Druckguss Bauhöhe ( Rippenhöhe ) : 63mm ( siehe Zeichnung ) Winkel Links Rechts jewels 10mm Ausleger für die Befestigung Wärmewiderstand 1,1K/W min. Wärmewiderstand 1 K/W max.Wärmewiderstand1.9 K/W Schwarz eloxiert.
12,95 €* 18,95 €* (31.66% gespart)
Netzfilter 10A 250V SIFI Entstör-Filter 2x0,4mH+2x0,015uF+2x 2,2nF EMV EMI RFI Filter
Netzfilter mit XY Entstörkondensator mit Induktivität, Netzfilter, Entstörfilter, Bauform Aufbau mit 5x 6,3mm Steckkontakten. 2 Leiter-Filter für 1-Phasen-Systeme, im Metallgehäuse vergossen, mit stirnseitigen Befestigungslaschen Typischer Einsatz des Netzfilters Entstörung RF Unterdrückung und sauberes Netz für Baugruppen und Stromnetz Schaltnetzteile Switch-mode power supplies Ladegeräte Switch-mode power supplies Schaltungen Steuerung aus der Industrie electronic Motorsteuerungen Triacsteuerungen Regler usw. Lichtsteuerung LED PWM Triac- Thyristor Steuerungen Universal line filter for standard applications Suitable for use in equipment according to IEC/UL 60950 Telekommunikations Anwendungen Data Systems u.v.w.m. Anschluss über 6,3mm Flachsteckhülsen eiderseitige Flachstecker 6,3 x 0,8 mm Belastbarkeit bis 250V AC/DC bis 10A = bis 2500VA Nennspannung: 250Vac 50/60 Hz IEC-Klimakategorie: 25/100/21 Temperaturbereich: -25 bis +100 °C to IEC 60068-1 Ableitstrom: max. 0,25mA Nennkapazität X2/Y2: 2x0,015µF (15nF ) und 2x2200pF ( 2,2nF ) Spule (Induktivität): 2x0,40mH. Anschlüsse: beiderseitige Flachstecker 6,3x0,8mm. Wir empfehlen hierzu noch ein Überspannungsschutz ZNOR Varistor mit 250VAC Abmessungen siehe auch Zeichnung ( weitere Bilder ) Korpus: B:29mm x L:42mm x H: 25mm Endmaße mit Bef.Laschen und anschlußen: L: 67mm x B: 46mm H: 25mm Bef.Bohrungen: 3,6m Weiteres optionales Zubehör wie ZNO Varistor und Steckverbinder siehe unten im Zubehör Register
17,50 €*

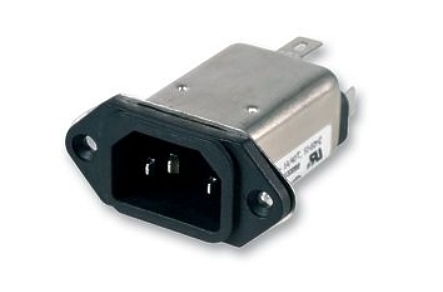

Netzfilter 230V 10A Entstör-Filter IEC C14 Kaltgeräte EMV EMI RFI Filter
C14 Netzfilter Funkentstörfilter mit 6,3mm Flachstecker. AC Line Filter EMI RFI. Netzfilter für den universeller Einsatz im hochwertigen Metallgehäuse zum verarbeiten direkt in die Zuleitung des zu schützenden Netzteil, Verbraucher Entstörkondensator mit Induktivität, Netzfilter, Entstörfilter, Bauform Kaltgeäteeingang mit 3x 6,3mm Steckkontakten. 2Leiter-Filter für 1-Phasen-Systeme, im Metallgehäuse vergossen, mit stirnseitigen Befestigungslaschen Nennspannung: 220-240V max 250Vac 50/60 Hz, Strom Belastbarkeit: bis max. 10A Nennkapazität X2/Y2: 2x0,047µF und 2x2500pF Spule (Induktivität): 2x0,15mH Anschlüsse: Ausgang Flachstecker 6,3x0,8mm. Belastbarkeit 250Vac 10A. Abmessungen: Kaltgeräte Eingang: 51 x 23,5mm Bautiefe 49mm Bef.Bohrungen: 3,5mm Siehe Zeichnung Emfohlenes Zubehör (siehe auch Zubehör-Register) Nr.: 45-821-04250 = 6,3mm Flachsteckhülse vollisoliert ROT 0,5-1,5qmm Nr.: 45-821-04260 = 6,3mm Flachsteckhülse vollisoliert Blau 1,5-2,5qmm
11,90 €*
%

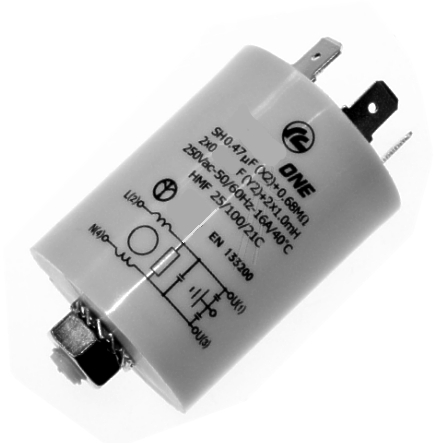

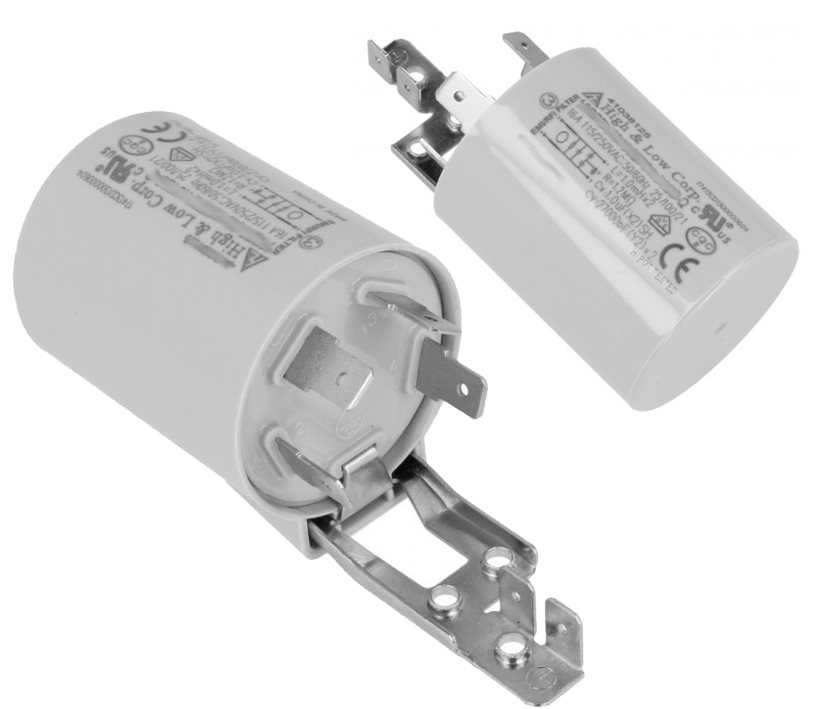

Netzfilter mit Entstörkondensator 5pol 0,47uF 4700pf 2x1mH 51x38mm 16A Entstör-Filter
5pol Netzfilter mit Entstörkondensator 3polig - Anwendungen finden diese Kondensatoren in Werkzeugen aller Art z.B. in Bohrmaschinen, Fräsen usw. ebenso in Pumpen, Kühlschränken, Waschmaschinen, Küchengeräten, Kaffeemaschinen, Ventilatoren und Steuerungen aller Art LCR ENTSTÖRKONDENSATOR 50/60Hz Ausführung im Kunststoff vergossen mit 0,47uF + 2X 4700pf + 1Y2 + 2 x 1mH Spule + 680KOhm Einsetzbar bis 275VAC 50/60Hz Belastbarkeit bis 16A 5x 6,3mm Flachsteckkontakte Pin-1 ( U1) = Eingang Phase L1 Pin-2 ( L2 ) = Ausgang Phase L1 Pin-3 ( U3 ) = Eingang Nulleiter N Pin-4 ( N4 ) = Ausgang Nulleiter N Pin-5 = PE Schutzleiter Norm: EN133200 Abmessungen: L/H: 51mm mit Kontakten: 63mm mit M8 Stutzen = 71mm Durchmesser: 38mm / Befestigungsbolzen M8 = 7,8mm L: 10mm Temperatureinsatzbereich: -40...+100°C Ersetzt vielen Typen und Ausführungen ähnlicher Hersteller wie z.B. FLCB921561F mit 10A
16,30 €* 24,99 €* (34.77% gespart)

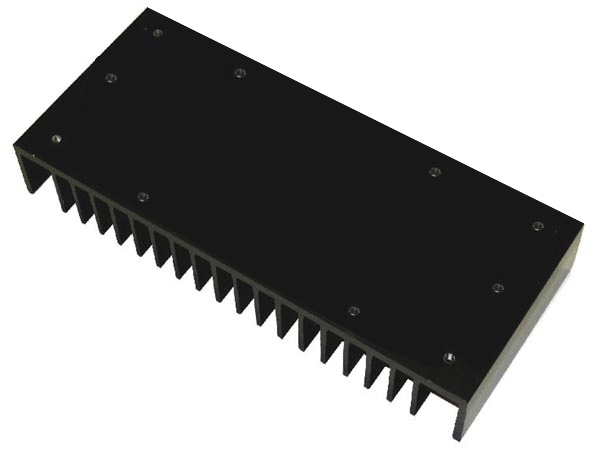

Kühlkörper 175x75x28mm zB für Mono Verstärker 92-477-00900
Kühlkörper 175 x 75 x 28mm ( Original Zubehör passend zu Mono Verstärker Nr 92-477-00900 ) Kühlkörper mit vorgebohrte Löcher Der Kühlkörper kann natürlich auch anderstweitig eingesetzt werden Abmessungen: 175 x 75 x 28mm Material Alu Schwarz eloxiert passend zu siehe im Zubehör-Register
19,50 €*

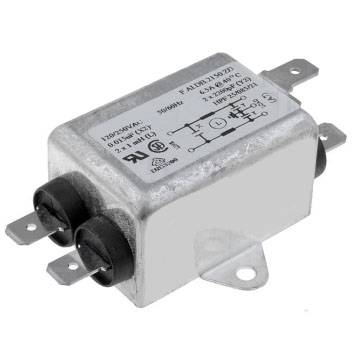

Netzfilter 230V 6,5A Entstör-Filter mit Entstörkondensator SIFI EMV EMI RFI Filter
