4pol SMD Taster zum auflöten auf die Platinenöberfläche. Ideal für Reparatur von Elektronikgeräten, Steuerungen, Platinen, Maschinenbau, Daten- und Signaltechnik, Mess- und Regeltechnik, Küchengeräten, Bedienteile, Konsolen usw. Ausführung: Drucktaster  Polzahl: einpolig 1x Schliesser Abmessung: 12 x 12mm ( siehe auch Zeichnung weitere Bilder ) Knopfdurchmesser: 7,1mm  Bauhöhe Korpus: 3,5mm  Gesamtbauhöhe mit Knopf: 4,3mm  Knopfhöhe: 0,8mm   Technische Daten: Kontakt Schaltleistung: bis 50mA 12-24V Übergangswiderstand: 100 mOhm max.  Isolationswiderstand: 100 Mohm min.  Spannungsfestigkeit: 250 Vac min. (1 Minute)  Elektrische Lebensdauer (Zyklen): 200.000  Betätigungskraft: 1,6 N +/-0,5 N/Hub 0,25mm   Arbeitstemperatur -25 bis +70 ºC  Lagertemperatur -30 bis +80 ºC  Vibrationen: 10 - 500 Hz/10g  Isolationsmaterial: thermoplastisches Nylon, UL94V-0  Kontaktoberfläche: Bronze versilbert  Schwallbadlötung: 255 ºC, 5 Sekunden max.  Handlötung: 300 ºC, 3 Sekunden max.

4pol SMD Taster zum auflöten auf die Platinenöberfläche. Ideal für Reparatur von Elektronikgeräten, Steuerungen, Platinen, Maschinenbau, Daten- und Signaltechnik, Mess- und Regeltechnik, Küchengeräten, Bedienteile, Konsolen usw. Ausführung: Drucktaster  Polzahl: einpolig 1x Schliesser Abmessung: 12 x 12mm ( siehe auch Zeichnung weitere Bilder ) Knopf-Abmessungen 3,8x3,8mm ( Quadratisch )  Bauhöhe Korpus: 3,5mm  Gesamtbauhöhe mit Knopf: 7,3mm   Technische Daten: Kontakt Schaltleistung: bis 50mA 12-24V Übergangswiderstand: 100 mOhm max.  Isolationswiderstand: 100 Mohm min.  Spannungsfestigkeit: 250 Vac min. (1 Minute)  Elektrische Lebensdauer (Zyklen): 200.000  Betätigungskraft: 1,6 N +/-0,5 N/Hub 0,25mm   Arbeitstemperatur -25 bis +70 ºC  Lagertemperatur -30 bis +80 ºC  Vibrationen: 10 - 500 Hz/10g  Isolationsmaterial: thermoplastisches Nylon, UL94V-0  Kontaktoberfläche: Bronze versilbert  Schwallbadlötung: 255 ºC, 5 Sekunden max.  Handlötung: 300 ºC, 3 Sekunden max.

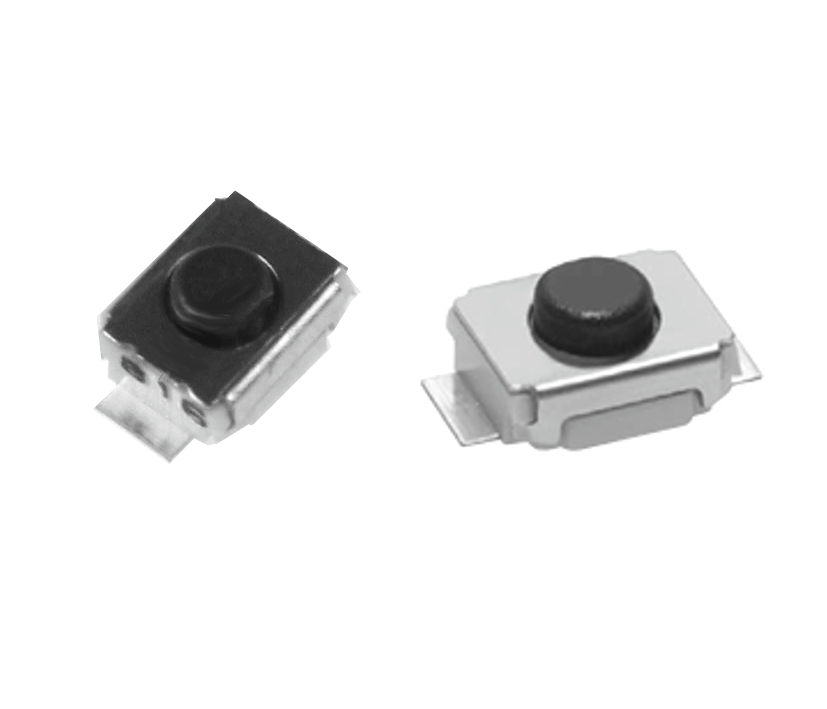

SMD Taster Minitaster liegend 3,0x2,5mm Höhe 1,6mm Platinentaster Knopf oft verwendet im Autoschlüssel  Ideal für Reparatur von KFZ-Funkschlüssel ( Autoschlüssel ) Ford uvw. ... Elektronikgeräten, Küchengeräten, Autoradios, Receiver, Player, Bedienteilen, Konsolen, Steuerungen, Platinen usw Ausführung: Drucktaster  Polzahl: einpolig 1x Schliesser Anzahl Positionen 2 Anzahl stabiler Positionen 1Kontaktbelastbarkeit DC-R (bei ohmscher Last) 0,05A = 50mA / max 16-24V DCMontage SMD Oberfläche Schaltkraft 1,45NGehäuseabmessungen 3,0x2,5mm / 1,6mm Knopfhöhe ( PCB Korpushöhe ca. 1,2mm siehe auch Zeichnung ) Schaltweise OFF-(ON) Betriebstemperatur -20...60°CTastenform abgerundet Tastenfarbe grau / schwarz / beigeAusgänge Printmontage Max. Kontaktwiderstand 100mOhm  Min. Isolationswiderstand 0,1GOhmKontaktbeschichtung ?  Abmessung:  3,0 x 2,5mm ( siehe auch Zeichnung weitere Bilder )Zusatzinformation :  Wir haben die Möglichkeit ihnen diese Minitaster abzulöten also zu tauschen ... wir haben sehr spezielle Lötstationen hier für in unserer Servicewerkstatt in Bopfingen ... gegen Arbeitsaufwand ... machen wir das gerne für Sie Fragen sie ggf. einfach danach.

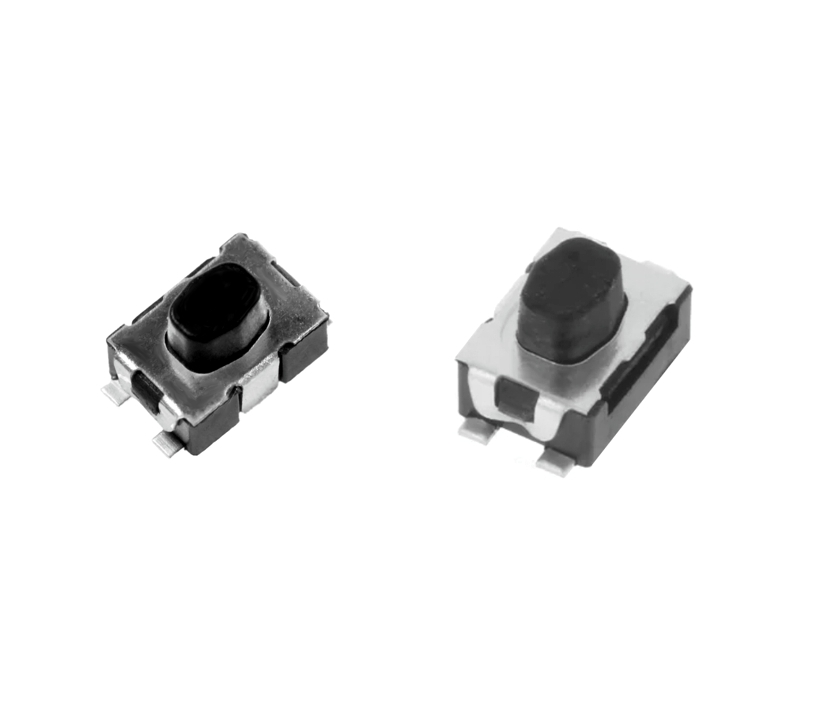

SMD Taster Minitaster liegend 4,2x2,8mm Höhe 2,5mm Platinentaster Knopf oft verwendet im Autoschlüssel  Ideal für Reparatur von KFZ-Funkschlüssel ( Autoschlüssel ) Ford uvw. ... Elektronikgeräten, Küchengeräten, Autoradios, Receiver, Player, Bedienteilen, Konsolen, Steuerungen, Platinen usw Ausführung: Drucktaster  Polzahl: einpolig 1x Schliesser Anzahl Positionen 2 Anzahl stabiler Positionen 1Kontaktbelastbarkeit DC-R (bei ohmscher Last) 0,05A = 50mA / max 16-24V DCMontage SMD Oberfläche Schaltkraft 1,6NGehäuseabmessungen 4,2x2,8mm / 2,5mm Knopfhöhe ( PCB Korpushöhe ca. 1,4mm siehe auch Zeichnung ) Schaltweise OFF-(ON) Betriebstemperatur -20...70°CTastenform abgerundet Tastenfarbe grau / schwarz / beigeAusgänge Printmontage Max. Kontaktwiderstand 100mOhm  Min. Isolationswiderstand 0,1GOhmKontaktbeschichtung versilbert Abmessung:  4,2 x 2,8mm ( siehe auch Zeichnung weitere Bilder )Zusatzinformation :  Wir haben die Möglichkeit ihnen diese Minitaster abzulöten also zu tauschen ... wir haben sehr spezielle Lötstationen hier für in unserer Servicewerkstatt in Bopfingen ... gegen Arbeitsaufwand ... machen wir das gerne für Sie Fragen sie ggf. einfach danach.

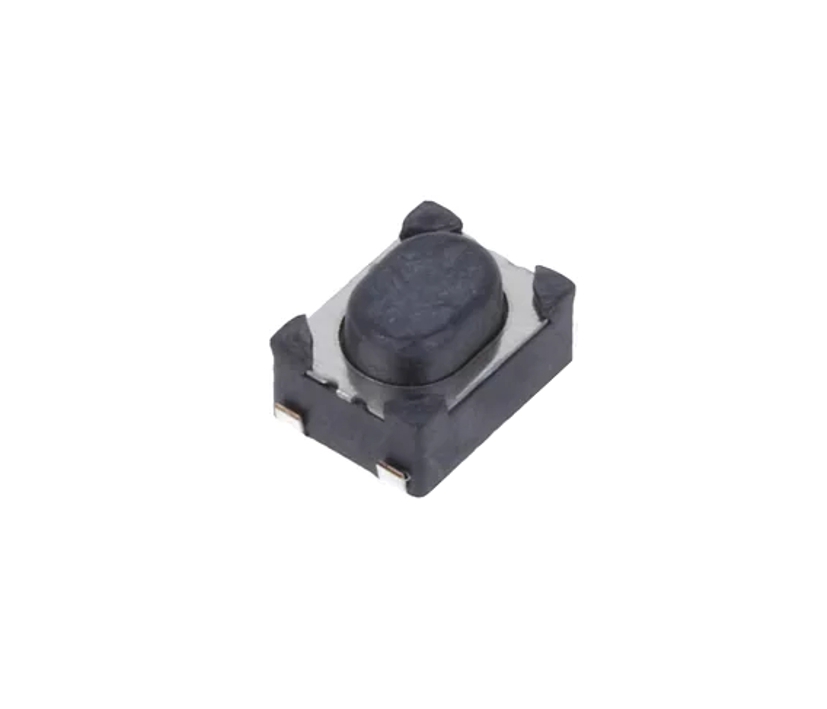

SMD Taster Minitaster liegend 4,2x3,2mm Höhe 2,5mm Platinentaster Knopf oft verwendet im Autoschlüssel  Ideal für Reparatur von KFZ-Funkschlüssel ( Autoschlüssel ) Ford uvw. ... Elektronikgeräten, Küchengeräten, Autoradios, Receiver, Player, Bedienteilen, Konsolen, Steuerungen, Platinen usw Ausführung: Drucktaster  Polzahl: einpolig 1x Schliesser Anzahl Positionen 2 Anzahl stabiler Positionen 1Kontaktbelastbarkeit DC-R (bei ohmscher Last) 0,05A = 50mA / max 16-24V DCMontage SMD Oberfläche Schaltkraft 1,6NGehäuseabmessungen 4,2x3,2mm = 2,5mm Knopfhöhe ( PCB Korpushöhe ca. 1,8mm ) siehe Zeichnung Schaltweise OFF-(ON) Betriebstemperatur -20...60°CTastenform abgerundet Tastenfarbe grau / schwarz / beigeAusgänge Printmontage Max. Kontaktwiderstand 100mOhm  Min. Isolationswiderstand 0,1GOhmKontaktbeschichtung versilbert Abmessung:  4,2 x 3,2mm ( siehe auch Zeichnung weitere Bilder )Zusatzinformation :  Wir haben die Möglichkeit ihnen diese Minitaster abzulöten also zu tauschen ... wir haben sehr spezielle Lötstationen hier für in unserer Servicewerkstatt in Bopfingen ... gegen Arbeitsaufwand ... machen wir das gerne für Sie Fragen sie ggf. einfach danach.

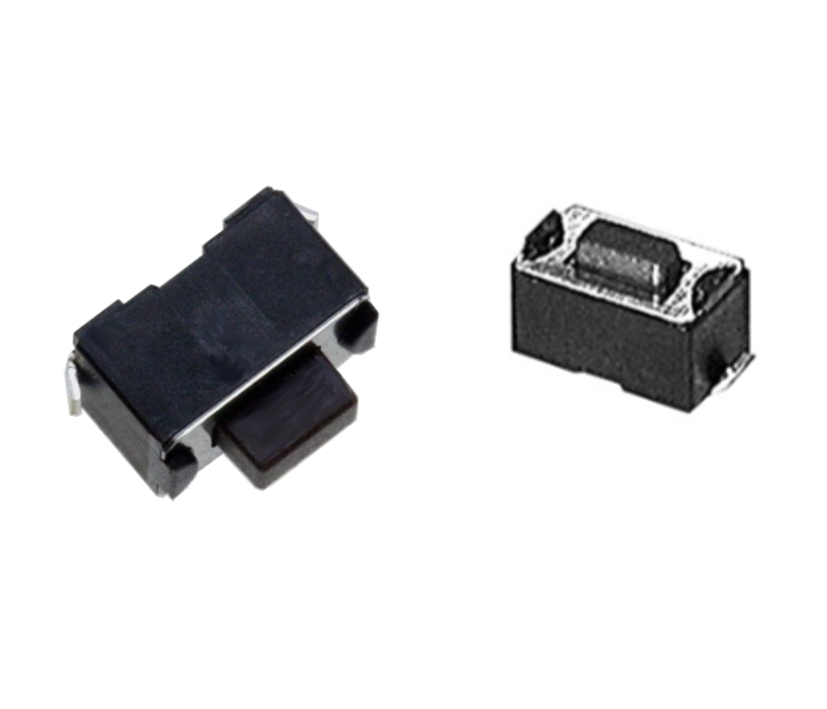

SMD Taster Minitaster liegend 6,0x3,5mm Höhe 3,5mm mit Knebel 5mm Platinentaster   Ideal für Reparatur von Elektronikgeräten, Küchengeräten, Autoradios, Receiver, Player, Fernbedienungen, Autoschlüssel, Bedienteilen, Konsolen, Steuerungen, Platinen usw Ausführung: Drucktaster  Polzahl: einpolig 1x Schliesser Abmessung: 6,0 x 3,5mm ( siehe auch Zeichnung weitere Bilder ) Knopfdurchmesser: 3,0x1,5mm  Bauhöhe Korpus: 3,5mm  Gesamtbauhöhe mit Knebel: 5mm ( Knopf )  Knopfhöhe: 1,5mm  RM Pinlayout 7,0mm ( max 7,4mm )  Technische Daten: Schaltleistung: bis 50mA 12-24V Übergangswiderstand: 100 mOhm max.  Isolationswiderstand: 100 MR min.  Spannungsfestigkeit: 150 Vac min. (1 Minute)  Elektrische Lebensdauer (Zyklen): 200 000 Entflammbarkeit UL94V-0 Betätigungskraft: 1,6 N  +/- 0,5 N/Hub 0,25mm  Arbeitstemperatur -25 bis +70 ºC  Lagertemperatur -30 bis +80 ºC  Vibrationen: 10 - 500 Hz/10g  Isolationsmaterial: thermoplastisches Nylon, UL94V-0  Kontaktoberfläche: Bronze versilbert  Schwallbadlötung: 255 ºC, 5 Sekunden max.  Handlötung: 300 ºC, 3 Sekunden max.

4pol SMD Taster zum auflöten auf die Platinenöberfläche. Ideal für Reparatur von Elektronikgeräten, Küchengeräten, Autoradios, Drucker, Konsolen, Steuerungen, Platinen usw. SMD Drucktaster mit langem Schaft Polzahl: einpolig 1x Schliesser Abmessung: 6,2 x 6,2mm (siehe Zeichnung) Knopfdurchmesser: unten: 3,5mm oben: 3,0mm  Bauhöhe Korpus: 4,0mm  Gesamtbauhöhe mit Knopf: 13mm  Knopfhöhe: 9mm  Technische Daten: Kontakt Schaltleistung: bis 50mA 12-24V Ausführung Dorn Kunststoff in Braun Übergangswiderstand: 100 mOhm max.  Isolationswiderstand: 100 MR min.  Spannungsfestigkeit: 250 Vac min. (1 Minute)  Elektrische Lebensdauer (Zyklen): 200 000  Betätigungskraft: 1,6 N ±0,5 N/Hub 0,25mm  Arbeitstemperatur -25 bis +70 ºC  Lagertemperatur -30 bis +80 ºC  Vibrationen: 10 - 500 Hz/10g  Isolationsmaterial: thermoplastisches Nylon, UL94V-0  Kontaktoberfläche: Bronze versilbert  Schwallbadlötung: 255 ºC, 5 Sekunden max.  Handlötung: 300 ºC, 3 Sekunden max.

SMD Taster Minitaster Platinentaster liegend 6,2x6,2mm Höhe mit Knebel 3,5mm  Ideal für Reparatur von Elektronikgeräten, Küchengeräten, Autoradios, Receiver, Player, Bedienteilen, Konsolen, Steuerungen, Platinen usw Ausführung: Drucktaster  Polzahl: einpolig 1x Schliesser Abmessung: 6,2 x 6,2mm ( siehe auch Zeichnung weitere Bilder ) Knopfdurchmesser: 3,5mm  Bauhöhe Korpus: 3,5mm  Gesamtbauhöhe mit Knebel: 3,5mm ( Knopf )  Knopfhöhe:  0,8mm   Technische Daten: Schaltleistung: bis 50mA 12-24V Übergangswiderstand: 100 mOhm max.  Isolationswiderstand: 100 MR min.  Spannungsfestigkeit: 250 Vac min. (1 Minute)  Elektrische Lebensdauer (Zyklen): 200 000  Betätigungskraft: 1,6 N ±0,5 N/Hub 0,25mm  Arbeitstemperatur -25 bis +70 ºC  Lagertemperatur -30 bis +80 ºC  Vibrationen: 10 - 500 Hz/10g  Isolationsmaterial: thermoplastisches Nylon, UL94V-0  Kontaktoberfläche: Bronze versilbert  Schwallbadlötung: 255 ºC, 5 Sekunden max.  Handlötung: 300 ºC, 3 Sekunden max.

SMD Taster Minitaster Platinentaster liegend 6,2x6,2mm Höhe mit Knebel 5mm   Ideal für Reparatur von Elektronikgeräten, Küchengeräten, Autoradios, Receiver, Player, Bedienteilen, Konsolen, Steuerungen, Platinen usw Ausführung: Drucktaster  Polzahl: einpolig 1x Schliesser Abmessung: 6,2 x 6,2mm ( siehe auch Zeichnung weitere Bilder ) Knopfdurchmesser: 3,5mm  Bauhöhe Korpus: 4,0mm  Gesamtbauhöhe mit Knebel: 5mm ( Knopf )  Knopfhöhe: 1,5mm   Technische Daten: Schaltleistung: bis 50mA 12-24V Übergangswiderstand: 100 mOhm max.  Isolationswiderstand: 100 MR min.  Spannungsfestigkeit: 250 Vac min. (1 Minute)  Elektrische Lebensdauer (Zyklen): 200 000  Betätigungskraft: 1,6 N ±0,5 N/Hub 0,25mm  Arbeitstemperatur -25 bis +70 ºC  Lagertemperatur -30 bis +80 ºC  Vibrationen: 10 - 500 Hz/10g  Isolationsmaterial: thermoplastisches Nylon, UL94V-0  Kontaktoberfläche: Bronze versilbert  Schwallbadlötung: 255 ºC, 5 Sekunden max.  Handlötung: 300 ºC, 3 Sekunden max.

SMD Taster Minitaster Platinentaster liegend 6,2x6,2mm Höhe mit Knebel 7mm   Ideal für Reparatur von Elektronikgeräten, Küchengeräten, Autoradios, Bedienteilen, Konsolen, Steuerungen, Platinen usw Ausführung: Drucktaster  Polzahl: einpolig 1x Schliesser Abmessung: 6,2 x 6,2mm ( siehe auch Zeichnung weitere Bilder ) Knopfdurchmesser: 3,5mm  Bauhöhe Korpus: 4,0mm  Gesamtbauhöhe mit Knebel: 7,0mm ( Knopf )  Knopfhöhe: 3,0mm   Technische Daten: Schaltleistung: bis 50mA 12-24V Übergangswiderstand: 100 mOhm max.  Isolationswiderstand: 100 MR min.  Spannungsfestigkeit: 250 Vac min. (1 Minute)  Elektrische Lebensdauer (Zyklen): 200 000  Betätigungskraft: 1,6 N ±0,5 N/Hub 0,25mm  Arbeitstemperatur -25 bis +70 ºC  Lagertemperatur -30 bis +80 ºC  Vibrationen: 10 - 500 Hz/10g  Isolationsmaterial: thermoplastisches Nylon, UL94V-0  Kontaktoberfläche: Bronze versilbert  Schwallbadlötung: 255 ºC, 5 Sekunden max.  Handlötung: 300 ºC, 3 Sekunden max.

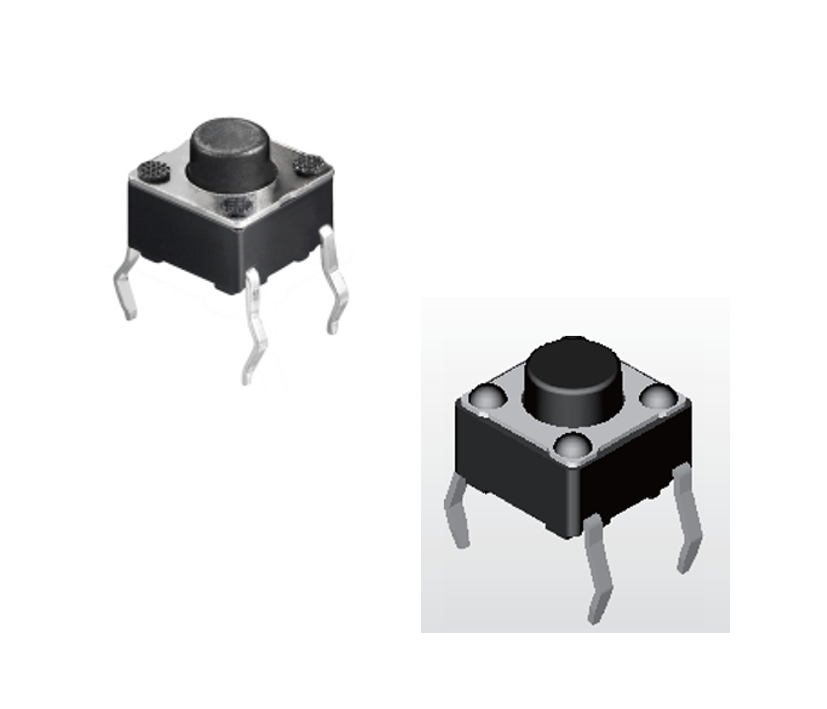

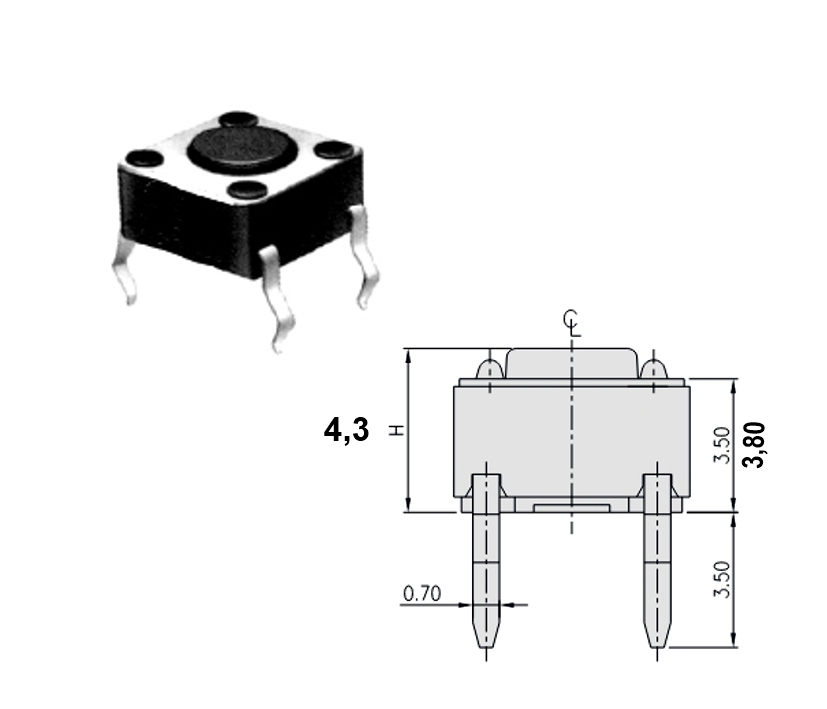

Minitaster zum einlöten auf die Platine. Ideal für Reparatur von Elektronikgeräten, Küchengeräten, Autoradios, Drucker, Konsolen, Steuerungen, Platinen usw. Ausführung: Drucktaster  Polzahl: einpolig 1x Schliesserkontakt ( 4-Pins )  Abmessung: 6,2 x 6,2mm (siehe Zeichnung) Knopfdurchmesser: 3,5mm  Bauhöhe Korpus: 3,5mm ( max 3,7mm ) Bauhöhe mit Knopf: 4,3mm  Knopfhöhe: 0,5mm Technische Daten: Kontakt Schaltleistung: bis 50mA 12V Übergangswiderstand: 100 mOhm max.  Isolationswiderstand: 100 MR min.  Spannungsfestigkeit: 250 Vac min. (1 Minute)  Elektrische Lebensdauer (Zyklen): 100 000  Betätigungskraft: 1,6 N ±0,5 N/Hub 0,25mm  Arbeitstemperatur -20 bis +70 ºC  Lagertemperatur -30 bis +80 ºC  Vibrationen: 10 - 500 Hz/10g Schwallbadlötung: 255 ºC, 5 Sekunden max.  Handlötung: 300 ºC, 3 Sekunden max.

Miniatiurtaster zum einlöten auf die Platine. Ideal für Reparatur von Elektronikgeräten, Küchengeräten, Autoradios, Drucker, Konsolen, Steuerungen, Platinen usw. Ausführung: Mini-Drucktaster  Polzahl: einpolig 1x Schliesserkontakt ( 4-Pins )  Abmessung: 6,2 x 6,2mm (siehe Zeichnung) Knopfdurchmesser: 3,0mm  Bauhöhe Korpus: 3,5mm  Bauhöhe mit Knopf: 5,0mm  PAD bzw. Knopfhöhe: 1,5mm Technische Daten: Kontakt Schaltleistung: bis 50mA 12V Übergangswiderstand: 100 mOhm max.  Isolationswiderstand: 100 MR min.  Spannungsfestigkeit: 250 Vac min. (1 Minute)  Elektrische Lebensdauer (Zyklen): 100 000  Betätigungskraft: 1,6 N ±0,5 N/Hub 0,25mm  Arbeitstemperatur -20 bis +70 ºC  Lagertemperatur -30 bis +80 ºC  Vibrationen: 10 - 500 Hz/10g Schwallbadlötung: 255 ºC, 5 Sekunden max.  Handlötung: 300 ºC, 3 Sekunden max.

Minitaster 6,0 x 3,5mm Durchsteckmontage Mini 1xEIN  2-poliger taktieler Kurzhubtaster Printtaster für Elektronikgeräte, Autoradios, Drucker, Konsolen usw. Ausführung: Drucktaster zur Durchsteckmontage  Polzahl: einpolig 1x Schliesser 2 Kontakte  Abmessung siehe auch weitere Bilder ( Zeichnung ) : B: 6,0mm T: 3,5mm  Knopfabmessung: 3x1,2mm  Gesamthöhe mit Knopf: 4,35mm   Technische Daten: Schaltleistung: bis 50mA 12V Übergangswiderstand: 100mR max.  Isolationswiderstand: 100 MR min.  Spannungsfestigkeit: 250 Vac min. (1 Minute)  Elektrische Lebensdauer (Zyklen) 30 000  Betätigungskraft: 1,8 N ±0,5 N/Hub 0,25mm  Arbeitstemperatur -20 bis +70 ºC  Lagertemperatur -30 bis +80 ºC  Vibrationen: 10 - 500 Hz/10g  Infrarot-Lötung: 240 ºC, 20 Sekunden max.  Schwallbadlötung: 255 ºC, 5 sec. max.  Handlötung: 300 ºC, 3 sec. max.  Polzahl: Einpolig  Schaltstellung: AUS - TAST (EIN)

Mikrotaster bzw. Mini Taster 12x12mm zum einlöten auf die Platine. Ausführung: Drucktaster  Polzahl: einpolig 1x Schliesser mit 4 Kontaktpins Abmessung: 12 x 12mm ( siehe Zeichnung weitere Bilder ) Knebel bzw. Knopfdurchmesser: 3,8x3,8mm  Bauhöhe Korpus: 3,5 / 4,3mm   Bauhöhe mit Knopf: 7,3mm  Technische Daten: Kontakt Schaltleistung: bis 50mA 12V Übergangswiderstand: 100 mOhm max.  Isolationswiderstand: 100 MR min.  Spannungsfestigkeit: 250 Vac min. (1 Minute)  Elektrische Lebensdauer (Zyklen): 100 000  Betätigungskraft: 1,6 N +/-0,5 N/Hub 0,35mm  Arbeitstemperatur -20 bis +70 ºC  Lagertemperatur -30 bis +80 ºC  Vibrationen: 10 - 500 Hz/10g Schwallbadlötung: 255 ºC, 5 Sekunden max.  Handlötung: 260 ºC, 5 Sekunden max.

Mikrotaster bzw. Mini Taster 12x12mm zum einlöten auf die Platine. Ausführung: Drucktaster  Polzahl: einpolig 1x Schliesser mit 4 Kontaktpins Abmessung: 12 x 12mm ( siehe Zeichnung weitere Bilder ) Knopfdurchmesser: 7,0mm  Bauhöhe Korpus: 3,5 / 4,2mm   Bauhöhe mit Knopf: 4,2mm  Technische Daten: Kontakt Schaltleistung: bis 50mA 12V 24V  Übergangswiderstand: 100 mOhm max.  Isolationswiderstand: 100 MR min.  Spannungsfestigkeit: 250 Vac min. (1 Minute)  Elektrische Lebensdauer (Zyklen): 100 000  Betätigungskraft: 1,6 N +/-0,5 N/Hub 0,35mm  Arbeitstemperatur -20 bis +70 ºC  Lagertemperatur -30 bis +80 ºC  Vibrationen: 10 - 500 Hz/10g Schwallbadlötung: 255 ºC, 5 Sekunden max.  Handlötung: 260 ºC, 5 Sekunden max.

Mikrotaster bzw. Minitaster 6,2x6,2mm zum einlöten auf die Platine. Ausführung: Drucktaster  Polzahl: einpolig 1x Schliesser  ( mit 4 Kontaktpins )  Abmessung: 6,2 x 6,2mm (siehe Zeichnung weitere Bilder ) Knebel bzw. Knopfdurchmesser: 2,4x2,4mm  Bauhöhe Korpus: 3,5mm  Bauhöhe mit Knopf: 7,3mm  Technische Daten: Kontakt Schaltleistung: bis 50mA 12V Übergangswiderstand: 100 mOhm max.  Isolationswiderstand: 100 MR min.  Spannungsfestigkeit: 250 Vac min. (1 Minute)  Elektrische Lebensdauer (Zyklen): 100 000  Betätigungskraft: 1,6 N +/-0,5 N/Hub 0,25mm  Arbeitstemperatur -20 bis +70 ºC  Lagertemperatur -30 bis +80 ºC  Vibrationen: 10 - 500 Hz/10g Schwallbadlötung: 255 ºC, 5 Sekunden max.  Handlötung: 300 ºC, 3 Sekunden max.

Mikrotaster bzw. Mini Taster 6,5x7,4mm stehend zum einlöten auf die Platine.  Drucktaster stehend  Polzahl: einpolig 1x Schliesserkontakt 2 Kontakte für Kontakt ( Taster )  2 Kontakte für Masseverbindung  Abmessungen siehe auch weitere Bilder ( Zeichnung )  Abmessung: B: 7,40mm  T: 6,5mm  Knopfdurchmesser: 3,5mm  L: Tiefe mit Knopf: 3,85mm / 6,55  Pinlayout:  RM: 4,5mm / Masseblech 7,0mm / RM : 2,5mm  Technische Daten: Schaltleistung: 50mA 12V 24V  Übergangswiderstand: 100 mOhm max.  Isolationswiderstand: 100 MR min.  Spannungsfestigkeit: 250 Vac min. (1 Minute)  Elektrische Lebensdauer (Zyklen): 100 000  Betätigungskraft: 1,6 N +/- 0,5 N / Hub 0,25mm  Arbeitstemperatur: -20 bis +70 ºC  Lagertemperatur: -30 bis +80 ºC  Vibrationen: 10 - 500 Hz/10g Schwallbadlötung: 255 ºC, 5 Sekunden max.  Handlötung: 300 ºC, 3 Sekunden max.
