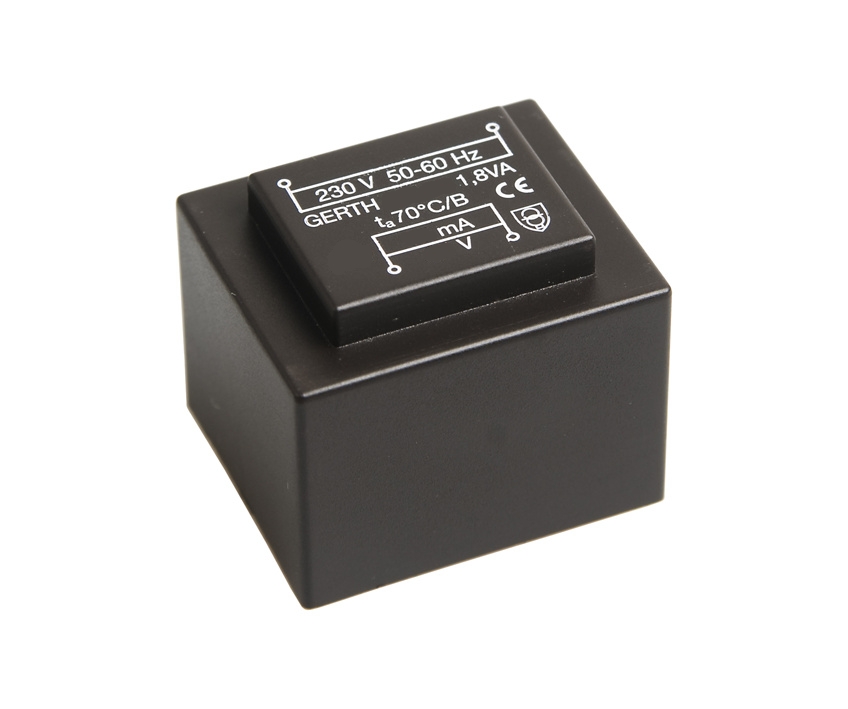

12VAC Trafo 1,8VA 12V Netztrafo zum Einbau in gedruckte Schaltung ( Platinen )  Primär: 220/230V 1,8VA kurzschlußfest max. zulässige Umgebungstemparatur: 70°C 2 Kammer, Spulenkörper,vergossen Prüfspannung 4000V AC Leerlaufspannungsfaktor 1,65 Output: 1x 12VAC Leerlaufspannungsfaktor: 1,65 Strom: 150mA Leistung: 1,8VA Abm.: Breite: 32,0mm, Tiefe: 26,9 mm, Höhe: 26,9mm Rastermaß Eingang: 20mm Rastermaß Ausgang: 10mm Anschluss: Printanschluss

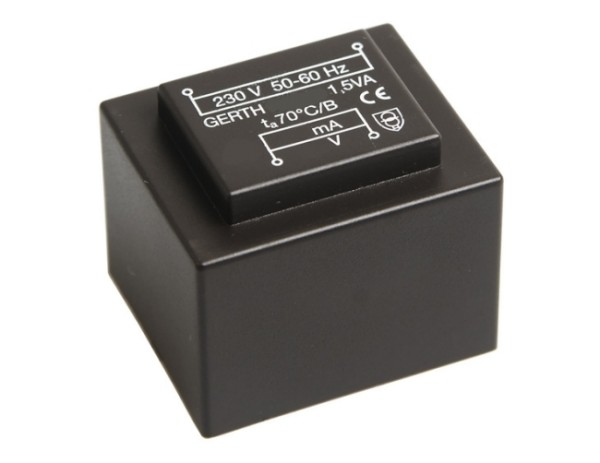

2x12VAC Trafo mit 1,8VA Leistung Sicherheits-Netztrafo zum Einbau in gedruckte Schaltung ( Platinentrafo )  Eingang / Primär: 230VAC typisch ( 220-240VAC 50/60Hz )  Ausgang / Sekundär: 2x12V AC 2x 75mA Verwendbar auch als 24V 75mA ( 2x12V Serie) oder als 12V 150mA ( siehe weitere Bilder ) Leistung Belastbarkeit max: 1,8VA  2 Kammer-Sicherheits Spulenkörper,vergossen Prüfspannung 4000V AC Leerlaufspannungsfaktor 1,65V Output: 2x12VAC Leerlaufspannung: 19,8V Strom max: 2x75mA Leistung: 1,8VA Kurzschlussfest: ja unbedingt kurzschlussfest Norm EN 61558  vorbereitet für Geräte der Schutzklasse II vakuumvergossen Schutzart IP00 Temperaturklasse: ta 70°/B  Prüfspannung: 4000V Abmessungen ( siehe auch Zeichnung weitere Bilder )  Breite: 32,0mm, Tiefe: 26,9 mm, Höhe: 26,9mm Rastermaß Eingang: 20mm Rastermaß Ausgang: 5-10-5mm Anschluss: Printanschluss Zusatzfinformation: ersetzt den Vorgänger mit 1,5VA Leistung. Pinlayout identisch

24VAC Trafo Printrafo 1,8VA Netztrafo z. Einbau in gedruckte Schaltung ( Platine )  Primär: 230V 1,8VA Sekundär: 24Vac 75mA Kurzschlußfest max. zulässige Umgebungstemparatur: 70°C 2 Kammer, Spulenkörper,vergossen, Output: 24VAC Leerlaufspannungsfaktor: 1,65 Strom: 75mA Leistung: 1,8VA Abmessungen: Breite: 32,2mm / Tiefe: 26,9 mm / Höhe: 26,7mm / Siehe auch weitere Bilder Zeichnung  Rastermaß Eingang: 20mm Rastermaß Ausgang: 10mm Anschluss: Löt- bzw. Printanschluss Normen: EN61558 ....  unbedingt kurzschlussfest Kurzschlussfest: ja / Temperaturklasse: ta 70°/B Kerntyp EI30 / 15,5 Schutzklasse: II / Schutzart: IP00  Prüfspannung: 4000V

24VAC Trafo 1,8VA für die Platine Ersatztrafo Netztrafo zum Einbau in gedruckte Schaltung Primär: 230V 1,8VA kurzschlußfest 2 Kammer, Spulenkörper,vergossen Leerlaufspannungsfaktor 1,65 Output: 2x24VAC Leerlaufspannung: 39,6V  Strom: 2x37mA Leistung: 1,8VA Abmessung: Breite: 32,0mm, Tiefe: 26,9 mm, Höhe: 26,7mm, Rastermaß Eingang: 20mm Rastermaß Ausgang: 5-10-5mm Anschluss: Printanschluss
