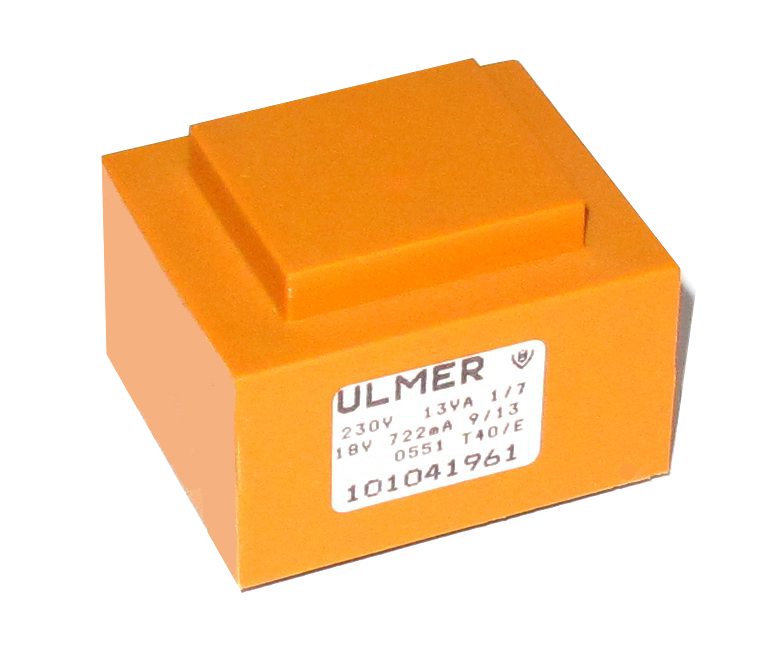

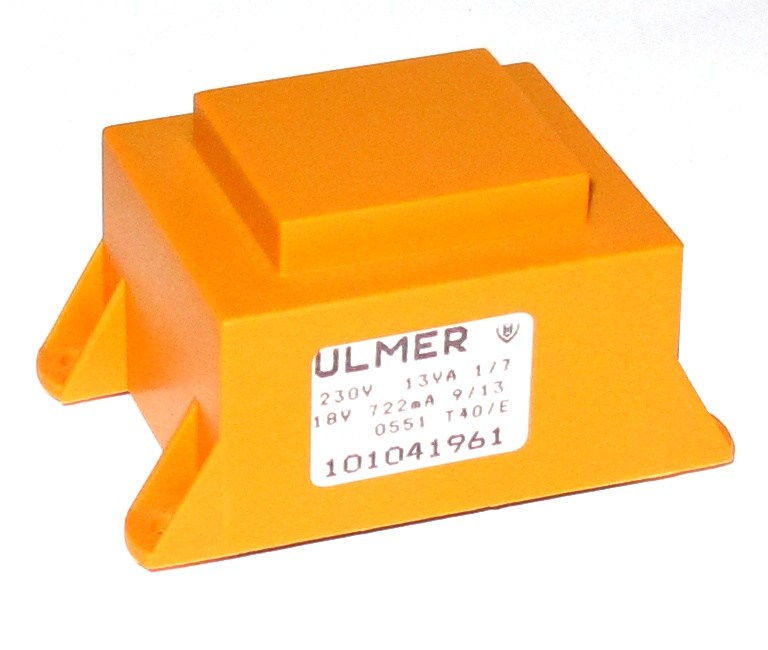

18V 13VA Trafo 18V Transformator 13VA 722mA Flachtrafo 101041961  Zum direkten Einlöten in Leiterplatten. Galvanisch getrennte Wicklungen, gute Zwischenisolation, auch mit 2-Kammer-Spulenkörper. Ersetzt unter anderen auch Trafos von Marschner, Hahn... mit selber Leistung  Eingang / Primär: 230V 13VA Leistung Sicherheits-Netztrafo z. Einbau in gedruckte Schaltung (Platinen) Eingang / Primär: 230V 50-60Hz Leistung 13VA Ausgang / Sekundär: 18V AC 722mA = 0,72A Kurzschlußfest, max. zul. Umgebungstemparatur: 70°C, 2 Kammer-Sicherheits Spulenkörper,vergossen, Technische Daten: Output: 18Volt AC / Strom: 722mA = 0,72A Leistung: 13VA Kurzschlussfest: ja / 0551 / T40/E Leerlaufspannungsfaktor: 1,65 Abmesungen siehe auch weitere Bilder  Breite Korpus ohne Laschen: 56,0mm / Tiefe: 47mm / Höhe: 39mm Breite Korpus mit Bef.Laschen: 75,5mm Befestigungslasche KK ( beide SEiten je 2 Stück ) Befestigungslaschen RM Länge Mitte-Mitte 65mm / Breite Mitte-Mitte 37mm Bohrung Durchmesser an den Befestigungslaschen = 4,0mm Rastermaß Eingang Pin-1+7:    RM 30mm Rastermaß Ausgang Pin 9+13: RM 10mm Abstand Eingang zum Ausgang: RM 31mm Anschluss: Lötanschlüsse für Platine Länge ca. 4mm abverkauftes Ersatztteil, solange Vorrat reicht

18V 13VA Trafo 18V Transformator 13VA 722mA Flachtrafo 101041961  Zum direkten Einlöten in Leiterplatten. Galvanisch getrennte Wicklungen, gute Zwischenisolation, auch mit 2-Kammer-Spulenkörper. Ersetzt unter anderen auch Trafos von Marschner, Hahn... mit selber Leistung  Ideal für den Aufbau einer 24VDC Versorgung mit nur wenigen Bauteilen  Eingang / Primär: 230V 13VA Leistung Sicherheits-Netztrafo zum Einbau in gedruckte Schaltung (Platinen) Eingang / Primär: 230V 50-60Hz Leistung 13VA Ausgang / Sekundär: 18V AC 722mA = 0,72A Kurzschlußfest, max. zul. Umgebungstemparatur: 70°C, 2 Kammer-Sicherheits Spulenkörper,vergossen, Technische Daten: Output: 18Volt AC / Strom: 722mA = 0,72A Leistung: 13VA Kurzschlussfest: ja / 0551 / T40/E Leerlaufspannungsfaktor: 1,65 Abmesungen  Breite Korpus 56,0mm / Tiefe: 47mm / Höhe: 39mm Rastermaß Eingang Pin-1+7:    RM 30mm Rastermaß Ausgang Pin 9+13: RM 10mm Abstand Eingang zum Ausgang: RM 31mm Anschluss: Lötanschlüsse für Platine Länge ca. 4mm abverkauftes Ersatztteil, solange Vorrat reicht

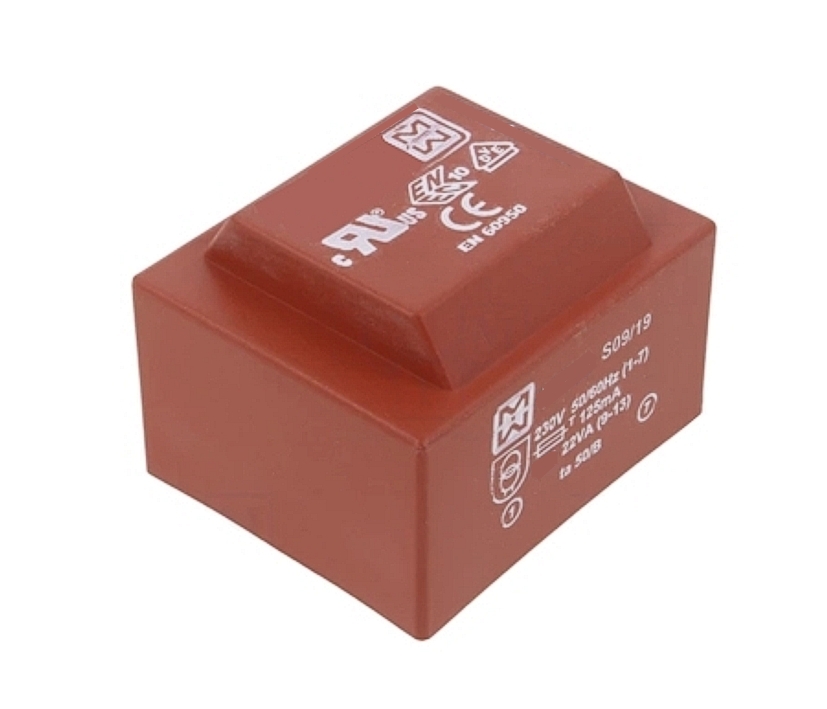

18V 22VA Trafo 18V Transformator 18V 1222mA Ersatztrafo für Platinen   Zum direkten Einlöten in Leiterplatten. Galvanisch getrennte Wicklungen, gute Zwischenisolation, auch mit 2-Kammer-Spulenkörper. Ersetzt unter anderen auch Trafos von Marschner, Hahn... mit ähnlicher Leistung  Leistung 22VA ( ersetzt somit auch 15VA / 16VA / 18VA 20VA Trafos )  Primärspannung 230V AC Sekundärspannung 1 = 18VAC Strom der Sekundärwicklung 1 = 1222mA = 1,22A  Montage PCB Platine mit Lötstiften oder Kabel anlötenWärmeklasse T 50B Abmessungen siehe auch weitere Bilder : Ableitung der Sekundärwicklung 9-13 = Ausgang ( Pinlayout RM: 5-20-5mm )  Abstand Primär zu Sekundär = 32,5mm  Ableitung der Primärwicklung 1-7 = 230V Eingang ( Pinlayout RM: 30mm )  Äußere Abmessungen L: 63,5mm B: 53,5mm H: 45,5mm Elektrischer Widerstand der Isolierung 4kV/60s
