12Volt 45A Minirelais voll gekapseltes 12V Relais 45A 30-60A mit Schliesserkontakt ( 1xEin ) Typisches Ersatzteil ersetzt viele Relais der selben Ausführung ( geschlossen oder offen ) zb. auch TE, Tyco, Potter&Brumfield, Siemens, Schrack ... usw.  Einsatz z.B. Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Kraftstoffpumpe, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen,  Front-/Rück-/Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter/Versorgungsrelais, Sitz-Steuerung, Gurtstraffer, Schiebedach, Blinker, Ventile, Fensterheber, Wischersteuerung usw. In sehr vielen Platinen ist dieses Relais verbaut, meist in der offenen Ausführung wie im Bild zu sehen ist. TIPP vom Fachmann : Sie können dieses Relais im Prinzip denoch 1:1 mit der schwarzen Mini-Kuststoffgehäuse in die Platinen so einsetzen, und somit die offenen Relais aus der selben Serie zu 100% damit ersetzten; geht genau so.  Technische Daten Spule (Coil) = 12Volt DC ( Einsatzbereich 6,9....16V )  Spule 90-Ohm 0,14A = 134mA  Schaltkontakte: 1x EIN = 1x Schliesserkontakt Kontaktmaterial AgNi0,15 Hochleistungrelais Schaltleistung  Kontaktbelastbarkeit: 45A bis 23°C / 30A bis 85°C / Peak 60A für 3-Sek  Typischer Einsatz KFZ 13,8V 45A ( Nennstrom )  Maximaler kurzfristiger Kontaktstrom: 100A ( Limiting making current )  Anfangsdurchschlagsfestigkeit zwischen offenen Kontakten bis 500V Relais für die Printmontage = Leiterplatte  Kontakte = 6 Anschlusspins / Lötpins  Temperatur-Einsatzbereich : -40....+85°C ( nach IEC 60068-2-14 )  Abmessungen: B:26mm H:21mm T:21mm PIN-Kontaktrasterabstand siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu !  Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) :  Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN

12Volt 45A Minirelais voll gekapseltes 12V Relais 45A 30-60A mit Wechslerkontakt ( 1xUM ) Typisches Ersatzteil ersetzt viele Relais der selben Ausführung ( geschlossen oder offen ) zb. auch TE, Tyco, Potter&Brumfield, VKP35, Siemens, Schrack ... usw.  Einsatz z.B. Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Kraftstoffpumpe, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen,  Front-/Rück-/Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter/Versorgungsrelais, Sitz-Steuerung, Gurtstraffer, Schiebedach, Blinker, Ventile, Fensterheber, Wischersteuerung usw. In sehr vielen Platinen ist dieses Relais verbaut, meist in der offenen Ausführung wie im Bild zu sehen ist. TIPP vom Fachmann : Sie können dieses Relais im Prinzip denoch 1:1 mit der schwarzen Mini-Kuststoffgehäuse in die Platinen so einsetzen, und somit die offenen Relais aus der selben Serie zu 100% damit ersetzten; geht genau so.  Technische Daten Spule (Coil) = 12Volt DC ( Einsatzbereich 6,9....16V )  Spule 90-Ohm 0,14A = 134mA  Schaltkontakte: 1x UM = 1x Wechslerkontakt Kontaktmaterial AgNi0,15 Hochleistungrelais Schaltleistung  Kontaktbelastbarkeit: 45A bis 23°C / 30A bis 85°C / Peak 60A für 3-Sek  Typischer Einsatz KFZ 13,8V 45A ( Nennstrom )  Maximaler kurzfristiger Kontaktstrom: 100A ( Limiting making current )  Anfangsdurchschlagsfestigkeit zwischen offenen Kontakten bis 500V Relais für die Printmontage = Leiterplatte  Kontakte = 7 Anschlusspins / Lötpins  Temperatur-Einsatzbereich : -40....+85°C ( nach IEC 60068-2-14 )  Abmessungen: B:26mm H:21mm T:21mm PIN-Kontaktrasterabstand siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu !  Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) :  Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN

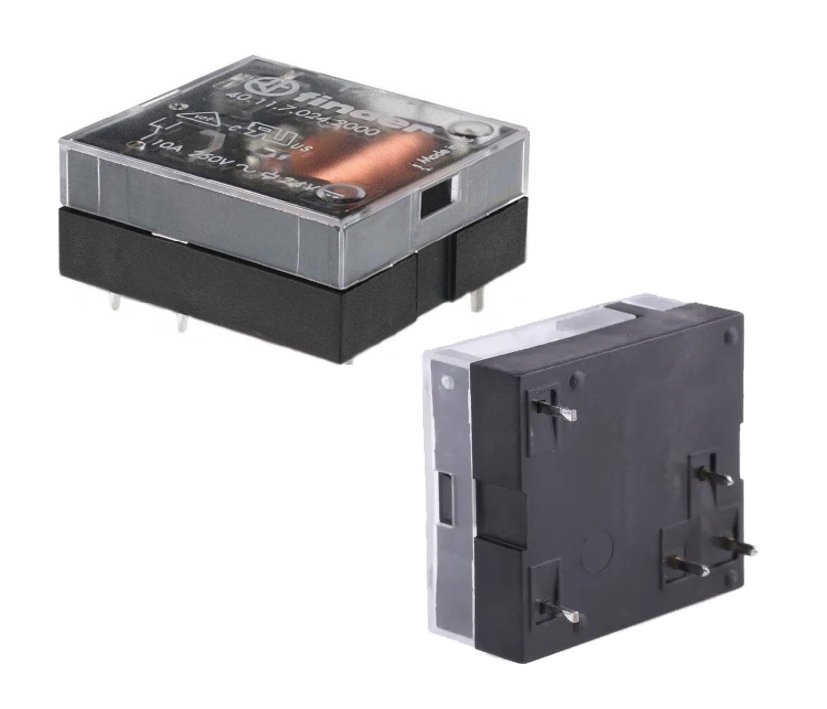

12V Relais 12V DC Spule F4031 1xUM 10A 250VDieses Relais ersetzt auch sehr viele andere Relais z.b. ZETTLER AZ692-071-52  Leiterplatten oder auch Steckrelais mit 5 Kontakten   1x Wechsler Kontakt Lötfest bis 260°C, 5s  Spule: 12V (DC) Spule: 220-Ohm Kontaktbelastbarkeit: 10A / 250V ac  Abm.: B:29mm H:25mm T:12,4mm Ersetzt unter anderem auch Siemens Relais V23127-B0002-Axxx

12V Relais 1x Wechslerkontakt bis 16A 250V  12V Relais mit 1x Wechsler Kontaktbelastbarkeit 16A bis 250V ( maxx 400VAC )   Leiterplatten oder auch Steckrelais  Spule: 12V DC mit 220-Ohm 55mA ( Einsatzbereich Spule Range 8,8...18V ) Kontakt = 1x Wechslerkontakt (1x UM-Kontakt) Kontaktmaterial = AgCdO Kontaktbelastbarkit bis 16A 250V ( max 400V AC ) Max. Dauerstrom = 16A max. Einschaltstrom 30A* Kontakte-Nennspannung bis 250VAC max. Schaltspannung 400V  Kontaktbelastbarkeit Max. Kontakt-Schaltleistung AC-1 = bis 4000VA = 4KW  Max. Kontakt-Schaltleistung AC15 = bis 750VA oder bei  Einzelphasen Motor bei 230VAC bis 0,55KW  Max. Schaltstrom bei Gleichspannung DC1: 30V = 16A / 110V = 0,3A / 230V 0,12A Ansprechzeit: 7ms sichere Trennung nach EN50178 und EN 60335 zwischen Spule und Kontaktsatz 6 kV ( 1,2/50µs ) 8mm Luft- und Kriechstrecke Temperatur-Einsatzbereich -40° .... +85°C Abmessungen:  Korpus: B:29mm H:25mm T:12,4mm Rastermaß siehe auch Zeichnung  RM:7,54mm ( Spule erste Kontaktreihe 15mm dann 5mm - 5mm ) ersetzt auch sehr viele Modelle von OMRON, Goodsky, Wallek, Schrack, Tyco usw.  Optional erhältlich passende Fassungen siehe Zubehör Reiter unten:   Bst Nr 47-827-00060 = Fassung für die Leiteplatten / Platine Bst Nr 47-527-00020 = Fassung für Hutschiene mit Schraubkontakten oder Bst Nr 47-527-00040 = Fassung für Hutschiene mit Schraubkontakten Geeignet zum verlöten oder für Relaisfassung (siehe Zubehör-Register)

12V Relais OMRON Serie G2R1 Kontaktmaterial AgCdO Spule: 12V DC = 275-ohm 44mA ( min 10V = max 20,4V ) Kontaktmaterial AgCdO  Kontakte 1xUM ( 1x Wechsler ) Kontaktbelastbarkeit: Ohmsch bis 250VAC 10A bzw. max 380VAC 7,5A bzw. 30Vdc 10A ( max 125Vdc ) Ohmsch bis 125VDC  5A bzw. max bis 30VDC 10A ( max 125Vdc ) Induktiv bis 250VAC 7,5A bzw. 30Vdc 5A Schaltleistung bei ohmschen Lasten: 2500VA / 300W bei DC Schaltleistung bei induktiven Lasten: 1875VA / 150W bei DC Kontzakt-Widerstand: 30mOhm Settime Operate: 15ms Rückfallzeit:5ms Abmessungen: 29x13x25,5mm (LxBxH) Temperatur Einsatzbereich  -40 bis +70° C Pinlayout: siehe weitere Bilder Montage durch direktes Einlöten in die Leiterplatte (PCB) oder durch Printfassung 47-827-00080 oder Steckfassung 47-827-00030 Zusatzinformation ( Erhältliche Ausführungen ) Bst Nr 47-826-01100 = 12V DC Relais mit 1x Wechsler-Kontakt ( 1x UM ) Bst Nr 47-826-00025 = 12V DC Relais mit 2x Wechsler-Kontakten ( 2x UM ) Bst Nr 47-826-00970 = 24V DC Relais mit 1x Wechsler-Kontakt ( 1x UM ) Bst Nr 47-826-00980 = 24V DC Relais mit 2x Wechsler-Kontakten ( 2x UM )

12V Relais mit 2x Wechslerkontakten ( 2xUM ) je 8A 250/400V 12V DC Relais Für Leiterplatte oder Fassung  Spule: 12V (DC) Spule: 220-Ohm = 55mA ( Einsetzbar im Arbeitsbereich 8,8...18V ) 2 Wechslerkontakten ( 2x Schliesser und 2x Öffner )  Kontaktbelastbarkeit max 2 x 8A bis  Kontakte Nennspannung bis max. Schaltspannung 250/400 VAC Kontakte Max. Schaltleistung      AC1 = 2000VA  Kontakte 1-Phasenmotorlast       AC3 = Betrieb (230VAC) 0,3kW  Kontakte bis max. Schaltleistung AC15  = (230VAC) 400VA Kontakte bis max. Schaltstrom  DC1  = Gleichspannung = 30VDC 8A / 110VDC 0,3A / 220VDC 0,12A   Als Leiterplatten- oder auch Steckrelais mit passender Fassung verwendbar  Ansprech-/Rückfallzeit = 7/3ms  8 Kontakten insgesamt (2x für Spule und 6x für Kontakte) Kontaktmaterial Standard AGNi   Abmessungen: B:29mm H:25mm T:12,4mm  Raster Längs = 5,0mm / Quer = 7,5mm  ( siehe auch Zeichnung weitere Bilder )  Standard-Leistung-Relais für Fassungen und Leiterplatte mit grossen Leistungsreserven und den meisten Zulassungen Sichere Trennung zwischen Spule und Kontaktsatz nach EN 50178, EN 60204 und EN 60335 6000V (1,2/50 us), 8mm Luft- und Kriechstrecke Spulen 500mW Verbrauch  5mm lange Pins zur zuverlässigen Kontaktierung in Fassungen Relaisschutzart RT-II nicht Waschdicht   Einsatzbereich bzw. Umgebungstemperatur -40 bis + 85 °C  Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung  AC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten.  AC3   Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes  AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last passendes Zubehör siehe im Zubehör Register ( Beispiele )  Bst Nr 47-827-00060 = Relaisfassung für Platine  Bst Nr 47-827-00050 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Standard )  Bst Nr 47-827-00020 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Arretierbar )

24Volt 45A Minirelais voll gekapseltes 24V Relais 45A 30-60A mit Wechslerkontakt ( 1xUM ) Typisches Ersatzteil ersetzt viele Relais der selben Ausführung ( geschlossen oder offen ) zb. auch TE 3-1393278-7, Tyco, Potter&Brumfield, VKP35, Siemens  V23133A1022C133, 3-1393278-7 Schrack ... usw.  Einsatz z.B. Garagentorsteuerungen, KFZ-Technik, Caravan Fensterhebersteuerungen, ABS-Steuerung, Gebläselüfter, Autoalarm, Kühlgebläse, Motorsteuerung, Kraftstoffpumpe, Warnblinkanlage, beheizbare Frontscheibe, beheizbare Heckscheibe, Zündung, Lampen,  Front-/Rück-/Nebelscheinwerfer, Innenbeleuchtung, Hauptschalter/Versorgungsrelais, Sitz-Steuerung, Gurtstraffer, Schiebedach, Blinker, Ventile, Fensterheber, Wischersteuerung usw. In sehr vielen Platinen ist dieses Relais verbaut, meist in der offenen Ausführung wie im Bild zu sehen ist. TIPP vom Fachmann : Sie können dieses Relais im Prinzip denoch 1:1 mit der schwarzen Mini-Kuststoffgehäuse in die Platinen so einsetzen, und somit die offenen Relais aus der selben Serie zu 100% damit ersetzten; geht genau so.  Technische Daten Spule (Coil) = 24Volt DC ( Einsatzbereich 14,1....30V )  Spule 360-Ohm 0,066A = 66mA  Schaltkontakte: 1x UM = 1x Wechslerkontakt Kontaktmaterial AgNi0,15 Hochleistungrelais Schaltleistung  Kontaktbelastbarkeit: 45A bis 23°C / 30A bis 85°C / Peak 60A für 3-Sek  Typischer Einsatz bis 45A ( Nennstrom )  Maximaler kurzfristiger Kontaktstrom: 100A ( Limiting making current )  Anfangsdurchschlagsfestigkeit zwischen offenen Kontakten bis 500V Relais für die Printmontage = Leiterplatte  Kontakte = 7 Anschlusspins / Lötpins  Temperatur-Einsatzbereich : -40....+85°C ( nach IEC 60068-2-14 )  Abmessungen: B:26mm H:21mm T:21mm PIN-Kontaktrasterabstand siehe auch Zeichnung weitere Bilder mit weitere Infos hierzu !  Zusatzinfo diese Art von Platinenrelais für Hochstromanwendung ist wie folgt erhältlich ( siehe auch unter ähnliche Artikel ) :  Art-Nr 47-826-01150 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-01164 = 12V-DC Relais Kontakt 45A ( 30-60A ) = Schliesserkontakt = 1x EIN Art-Nr 47-826-00125 = 24V-DC Relais Kontakt 45A ( 30-60A ) = Wechslerkontakt = 1x UM Art-Nr 47-826-00185 = 12V-DC Relais Kontakt 80A ( 60-100A ) = Schliesserkontakt = 1x EIN

Liegendes 12V Relais. Ersetzt u.a. auch Wallek oder FEME Relais FVA0012xxx mit 12V und 13,5V und 14,6V usw. sowie etliche andere Hersteller in der selben Bauart *** Leider nicht mehr lieferbar Ersatzartikel = Bst-Nr 47-826-00285 ****  Ersetzt sehr viele liegende Relais-Typen Kartenrelais, Printrelais für Platinen und Steuerungen aller Art Spule: 12V DC Gleichspannung ( 11-18V) Spulenwiderstand 290-Ohm 41mA Kontaktbelastbkeit: bis 250V bis 10A bis 2500VA Kontakt: 1x Schliesser (1xEIN) Pin 1+ 3 Printversion: RM: 7,5 - 10 - 5mm (siehe Zeichnung) Abmessungen: B:28mm T:25,6mm H:10,7mm Abgekündigtes Ersatzteil solange Vorrat reicht !

Kleine Print-Relais 10,2 mm breit Finder Serie 43.41 Spule 12Vdc (580-Ohm) Kontakte: 1xUM / geringe Leistungsaufnahme, 250mW  Kontaktbelastbarkeit: 10A/250Vac  Prüfspannung: 6000 Vac  Schaltleistung: 2500 VA Abmessungen: L:30,2mm x H:15,4mm B:10,2mm (schmal)

12V Kleinrelais Wechslerkontakt bis 10A 240VAC. Eines der am meisten eingesetztes Kleinrelais auch in Steuerungen, Schaltungen, Schule, Bausätzen usw.  Dieses Mini-Relais bzw. Netzrelais ersetzt auch Kamling KS1P oder MR12 u.v.w.m. z.B. TIANBO Technische Daten: Spule 12Volt DC ( 9,0...15,6V) Gleichspannung Spule 400-Ohm Toleranz 350-440-Ohm Spule Leistung 360mW Kontaktmaterial AgSnO2 Kontaktübergangswiderstand: kleiner 100mOhm (bei 6VDC 1A) Kontakte: 1xUM = 1x Wechslerkontakt Kontaktbelastbarkeit: Nennlast bei Schliesser 10A 240VAC  Nennlast bei Wechsler 7A 240VAC or 10A 24VDC or 15A 125VAC max. Schaltspannung 250VAC / 60VDC max. Schaltstrom 15A max. Schaltleistung 240W / 2770VA Ledensdauer: 1x10 hoch 5 Schaltzyklen max. Schalthäufigkeit 1800 Zyklen/h Ansprechzeit 10ms / Abfallzeit 5ms Vibrationsfestigkeit 10-50Hz 1,5mm Stossfestigkeit (Funktion) 10g  Stossfestigkeit (Zerstörung) 100g  Temperatureinsatzbereich -40...+85°C Standardmässig waschfest RT-III Schutzart: IP67 Prüfspannung (1min.) Kontakt/Spule 1500VAC   Prüfspannung (1min.) Kontakt/Kontakt 750VAC   Isolationswiderstand 100MOhm 500VDC Gewicht 10g Abmessungen: 19mm x 15,1mm 15,5mm ( siehe auch Zeichnung weitere Bilder )

Miniatur Printrelais mit 12Vdc (9-13,2V) Spule (320-Ohm) 1 Wechslerkontakt waschfeste Ausführung (IP 67) direkt einlötbar in die Leiterplatte steckbar in 12-polige DIL-Fassungen Anschlüsse im Rastermaß 2,54mm Temperaturbereich: -25...+55°C Ansprechzeit, max.: 5ms Abfallzeit, max.: 5ms Kontaktbestückung: 1Wechsler / Kontaktmaterial: AgNi/Au Schaltspannung, max. 240V AC Schaltleistung (ohm. Last), max.: 24W/55VA Nennstrom (ohm. Last): 1A/24V DC / 1A/125V AC Schaltstrom, min.: 1mA/2V DC Abm.: B:16mm T:11mm H:11,5mm Gewicht: 10g

12V Relais mit 1x Wechslerkontakt Eines der am meisten eingesetztes Relais auf den Leiterplatten ... Platinen    12Volt Relais mit Wechslerkontakt Kleines Leistungsrelais, Würfelbauform für die Leiterplattenmontage   Eines der am meisten eingesetzten 12V Platinenrelais ( Range 9V...16Volt DC ) Typischer Einsatz in Elektrische Baugruppen, Jalosien-, Rolläden und Fensterläden-Antriebe, Kühlschränke, Waschmaschinen, HiFi-Anlagen, Whirlpools und Dampfbäder, Brenner-, Kessel- und Ofensteuerungen, Bausätze und div. nicht genannte Baugruppen. Universell verwendbar !   12V Miniaturrelais für den universellen Einsatz auf Platinen / Leiterplatten Ersetzt unter vielen anderen auch Dikon  DMA-SH112D mit 12VDC Coil und DMA-SH115Dmit 15VDC Cooil uvwm.  Spule 12Volt DC ( 400-Ohm 30mA ) Spulenbemessungsleistung ≤ 0,36Watt dc Einsatzbereich typisch 9-16V Weitbereichseinsatz   Kontakte: 1xUM = 1x Wechslerkontakt  Kontaktbelastbarkeit: bis 10A 250VAC Schaltstrom, max.: 15A Belastbarkeit = 10/15A (Schließer) und 5/10A (Öffner) Nennspannung max. Schaltspannung 250V AC Kontaktnennstrom 10A Prüfspannung: 2500 Vac   Schaltleistung: 2500 VA Spannungsfestigkeit 4kV = 4000V Abmessungen: L:21,5mm x H:17,5mm B:15,5mm Weitere Infos Pinlayout und Skizze siehe auch weitere Bilder !  Material (Anschluss) AgSnO2 Kontaktmaterial Standard AgSnO Schutzart RT III = Waschdicht  Ansprech-/Rückfallzeit   10/5ms  RoHS konform Ja Betriebstemperatur Einsatz von bis -40 °C .... +85 °C Max. Schaltleistung AC1 = bis 2500VA Max. Schaltleistung AC15  = (230V AC) bis 500VA 1-Phasenmotorlast AC3 Betrieb (230V AC) = 0,37KW Max. Schaltstrom DC1:  bis 30/V 10A / bis 110V 0,3A / 220V 0,12A

12V Relais ersetzt KR510012 / V23057-B0002-A101 / V23027X / RP10012S und viele weitere mehr. Print-, bzw. Leiterplatten Leistungsrelais Sehr gängiges Kleinrelais, findet Einsatz in unzähligen Schaltungen und Steuerungen auch von Buderus etc.   Ersetzt Wallek / RP10012S / KR510012 / V23057-B0002-A101 / V23027X und viele weitere mehr. Daher auch interessant als Ersatzrelais in Heizungssteuerungen, Schaltungen aller Art Waschdichtes Printrelais ( Leiterplattenrelais ) Spule: 12V (DC) mit 330-Ohm  Spulenbereich: 8-16V Coil-Power: 450-500mW Dielectric strength coil-contact circuit 4000V rms Dielectric strength open contact circuit 1000V rms Leistungsrelais mit 1xWechsler Kontakt (UM) Kontakt Material AgNi0,15 Kontakt-Belastbarkeit: 5A 250V (AC) 1250VA Contact-Ratings nach IEC61810 = 5A 250VAC / nach UL508 = 8A 250VAC  Kontakt Schliesser: 4 auf 5 ( Ruhezustand offen ) Kontakt Öffner :     4 auf 3 ( Ruhezustand geschlossen ) Standard: 250VAC + Max. Switching Voltage 400VAC ( siehe auch weitere Bilder ) Temperatur Einsatzbereich: -40...+70°C Rastermaß auf Platine: 7,62 Spule / 5,08 Kontakt ( siehe Zeichnung ) Zeichnung Pinlayout siehe weitere Bilder ! Abmessungen: B:27,8mm H:24.5mm T:10.5mm  Dieses Profi-Relais-Serie ist erhältlich wie folgt :    Art-Nr 47-826-00360 = 12V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-02308 = 12V Spule Kontakt 8/15A 250VAC Alternativ  Art-Nr 47-826-00365 = 24V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-00623 = 24V Spule Kontakt 8/15A 250VAC  Zusatzinformation :  Weitere 24V Relais zur Buderus Steuerung halbhohe Bauform zur Serie Buderus Ecomatic 3000 = Nr 47-826-04510  ( Nr unter Suche eingeben )  oder unten Register ( ähnliche Atikel )

12V Relais ersetzt V23057-B0002-A401 / V23027X / RP10012S / KR511012 und viele weitere mehr. Print-, bzw. Leiterplatten Leistungsrelais Sehr gängiges Kleinrelais, findet Einsatz in unzähligen Schaltungen und Steuerungen auch von Buderus etc.   Ersetzt Wallek / RP10012S / KR510012 / V23057-B0002-A401 / V23027X und viele weitere mehr. Daher auch interessant als Ersatzrelais in Heizungssteuerungen, Schaltungen aller Art Waschdichtes Printrelais ( Leiterplattenrelais ) Spule: 12V (DC) mit 330-Ohm  Spulenbereich: 8-16V DC Gleichspannung Coil-Power: 450-500mW Dielectric strength coil-contact circuit 4000V rms Dielectric strength open contact circuit 1000V rms Leistungsrelais mit 1xWechsler Kontakt (UM) Kontakt Material AgNi0,15 Kontakt-Belastbarkeit: 8A 250V (AC) 2000VA Contact-Ratings nach IEC61810 = 8A 250VAC / Peak 15A für 4Sek.  Kontakt Schliesser: 4 auf 5 ( Ruhezustand offen ) Kontakt Öffner :     4 auf 3 ( Ruhezustand geschlossen ) Standard: 250VAC + Max. Switching Voltage 400VAC  Weitere Details zu Pinlayout usw. siehe auch weitere Bilder !   Temperatur Einsatzbereich: -40...+70°C Rastermaß auf Platine: 7,62 Spule / 5,08 Kontakt ( siehe Zeichnung ) Zeichnung Pinlayout siehe weitere Bilder ! Abmessungen: B:27,8mm H:24.5mm T:10.5mm Dieses Profi-Relais-Serie ist erhältlich wie folgt :   Art-Nr 47-826-00360 = 12V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-02308 = 12V Spule Kontakt 8/15A 250VAC Alternativ  Art-Nr 47-826-00365 = 24V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-00623 = 24V Spule Kontakt 8/15A 250VAC Zusatzinformation :  Weitere 24V Relais zur Buderus Steuerung halbhohe Bauform zur Serie Buderus Ecomatic 3000  = Nr 47-826-04510  ( Nr unter Suche eingeben )  oder unten Register ( Ähnliche Atikel )

12V Relais Leistungsrelais waschdichtes Platinen Printrelais bzw. Netzrelais. Typischer Einsatz in Steuerungsplatinen aller ArtTechnische Daten: Spule Einsatzbereich: 8,5...28,4V  ( 9V 12V 15V 18V 20V 22v 24V )  Nennspannung: 12V ( 660-Ohm) 120mW Ersetzt unter anderen Typen auch Siemens Schrack TE V23061B....V23061B-1007-A .....V23061-D2007-A..... V23061-D2009-A... u.v.w.m.  Kontakt: 1x Wechsler (1xUM) Kontakte/Pins insgesamt 5-Pins Kontaktbelasbarkeit 8A bei 250V (AC) bzw. 10A 240V (AC) max Schaltspannung: 400V AC Leistung Kontakte max. 2000VA Standardmäßig waschfest / wasserdicht nach RT-III Abmessungen siehe auch weitere Bilder !  Kontaktabstände: Spule: 7,62mm (RM) Kontakte zur Spule: 18,9mm / 22,1mm / 25,3mm Pin-Raster des Wechslers von 22,1mm +3,2 -3,2mm Zeichnung der Pins ist die Draufsicht auf die Pins Abmessungen: B: 29mm H: 12,5mm T:10mm  Folgende Ersatzrelais / Ersatzartikel ist für die V23061-Relais Srie von ehemals SIEMENS, Tyco TE, SCHRACK wie folgt erhältlich :  Bst Nr 47-826-01670 = mit 12V Spule mit 1x Wechslerkontakt 8/10A 250V Pinlayout identisch zu V23061-B/D Bst Nr 47-826-01570 = mit 24V Spule mit 1x Wechslerkontakt 8/10A 250V Pinlayout identisch zu V23061-B/D Zusatzinfo bei der V23061-xxx Relais Serie gabe es auch nur die Relais mit 1x Schliessekontakt Serie ( siehe auch weitere Bilder zur Erklärung ) - dafür muß dann bei den Ersatzrelais vor dem einlöten der Pin-12 mit einen kleinen Seitenschneider abgeknipst werden, und ggf Pin-11 um 2-2,5mm versetzt werden, dann können Sie die Ersatzrelais genau so verwenden wie die alte Serie mi 1x NO Kontakt

12V Relais mit DC Spule 2xEIN je 8/10A 250V RT-Serie  Leistungsrelais bzw. Leiterplattenrelais stehend Spule: 12V DC ( Range: 8,4V... 16,8V  ) Spule Stromaufnahme ca. 33mA bei 12V Leistung: 400mW Spulenwiderstand: 0,36Kohm = 360-Ohm +/-12% )  2x EIN = 2x Schliesserkontakte   Kontaktmaterial: AgNi 90/10 gold plated Kontaktbelastbarkeit je Kontakt 8A 250V nach UL 10A  (UL1446) Limiting making capacity, max 4 s, duty factor 10% 15A Kontakt Nennspannung = Einsatz bis 240VAC max switching 400VAC Kontaktbelastbarkeit: 2000VA  Monostabil / waschdichte Ausführung  Isolation: coil-contact circuit = 5000Vrms / open contact circuit = 1000Vrms / adjacent contact circuits = 2500Vrms  Overvoltage category  III  erfüllt Normen: IEC 60335-1 / E214025 / C0786 / RegNr 6106 / RoHS compliant (Directive 2002/95/EC) Abmessungen und Rastermaß siehe auch Zeichnung weitere Bilder Abmessungen: L: 29mm B: 12,7mm Höhe:15,7mm Pins = Kontakte RM: 7,5mm ( Quer ) / Länge 5,04mm
