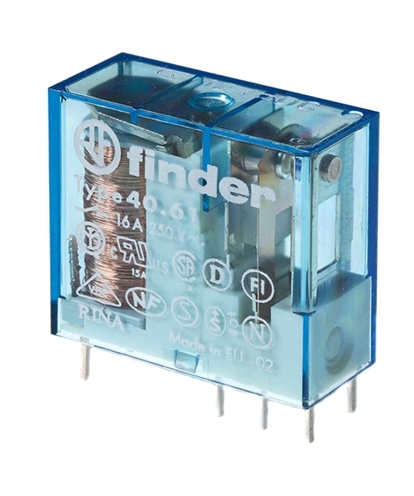

12V Relais DC Spule 1xUM 1xWechsler 16A 250V 4061-Serie

Produktinformationen "12V Relais DC Spule 1xUM 1xWechsler 16A 250V 4061-Serie"

12V Relais 1x Wechslerkontakt bis 16A 250V

12V Relais mit 1x Wechsler Kontaktbelastbarkeit 16A bis 250V ( maxx 400VAC )

  • Leiterplatten oder auch Steckrelais
  • Spule: 12V DC mit 220-Ohm 55mA ( Einsatzbereich Spule Range 8,8...18V )

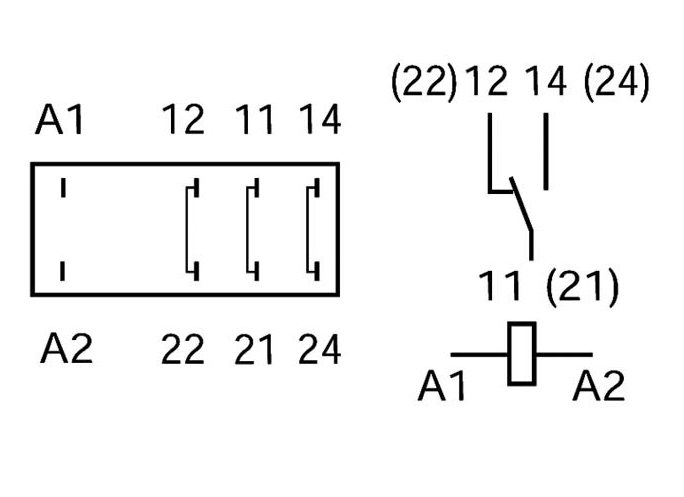

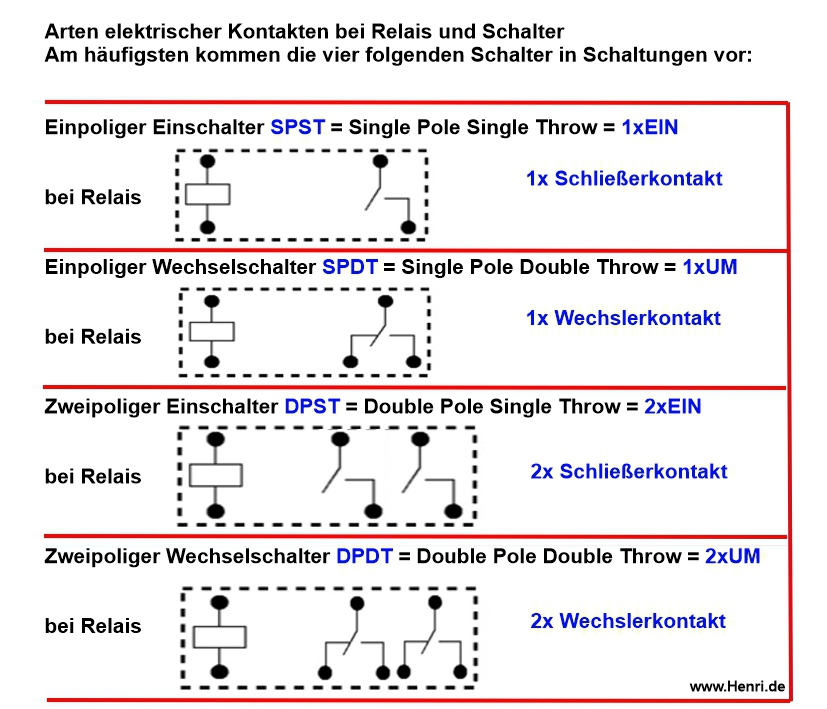

  • Kontakt = 1x Wechslerkontakt (1x UM-Kontakt)
  • Kontaktmaterial = AgCdO
  • Kontaktbelastbarkit bis 16A 250V ( max 400V AC )
  • Max. Dauerstrom = 16A max. Einschaltstrom 30A*
  • Kontakte-Nennspannung bis 250VAC max. Schaltspannung 400V
  • Kontaktbelastbarkeit
  • Max. Kontakt-Schaltleistung AC-1 = bis 4000VA = 4KW
  • Max. Kontakt-Schaltleistung AC15 = bis 750VA oder bei
  • Einzelphasen Motor bei 230VAC bis 0,55KW
  • Max. Schaltstrom bei Gleichspannung DC1: 30V = 16A / 110V = 0,3A / 230V 0,12A
  • Ansprechzeit: 7ms
  • sichere Trennung nach EN50178 und EN 60335
  • zwischen Spule und Kontaktsatz 6 kV ( 1,2/50µs )
  • 8mm Luft- und Kriechstrecke
  • Temperatur-Einsatzbereich -40° .... +85°C

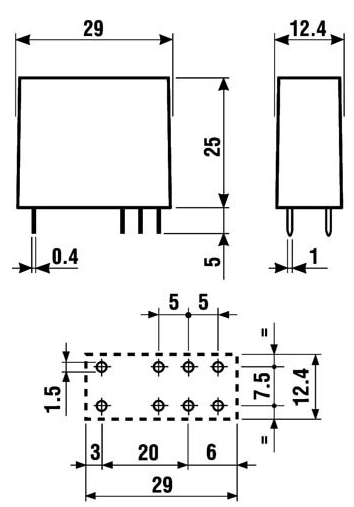

  • Abmessungen:
  • Korpus: B:29mm H:25mm T:12,4mm
  • Rastermaß siehe auch Zeichnung
  • RM:7,54mm ( Spule erste Kontaktreihe 15mm dann 5mm - 5mm )
  • ersetzt auch sehr viele Modelle von OMRON, Goodsky, Wallek, Schrack, Tyco usw.

Optional erhältlich passende Fassungen siehe Zubehör Reiter unten

  • Bst Nr 47-827-00060 = Fassung für die Leiteplatten / Platine
  • Bst Nr 47-527-00020 = Fassung für Hutschiene mit Schraubkontakten oder
  • Bst Nr 47-527-00040 = Fassung für Hutschiene mit Schraubkontakten

Geeignet zum verlöten oder für Relaisfassung (siehe Zubehör-Register)
