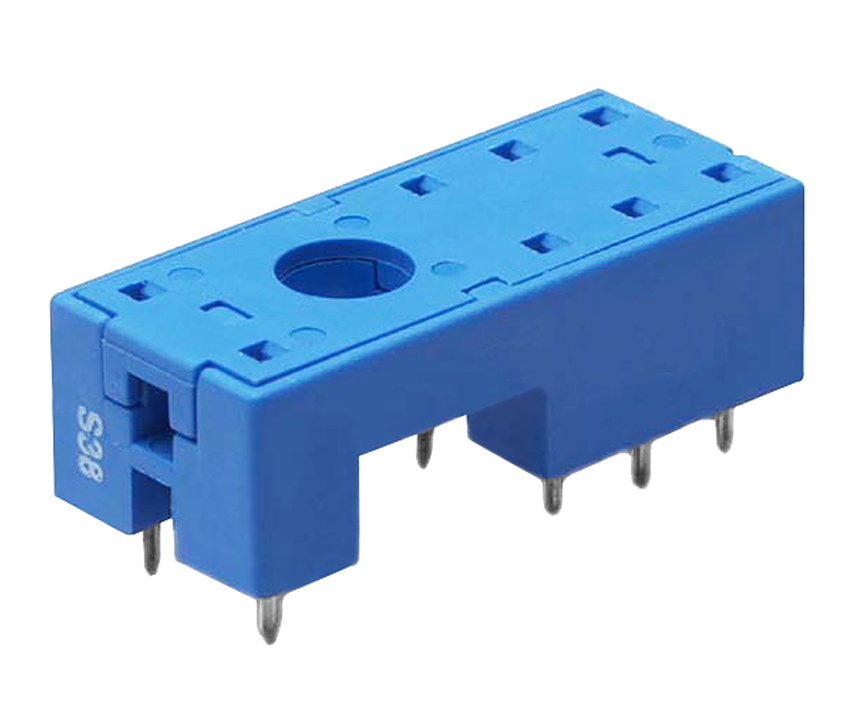

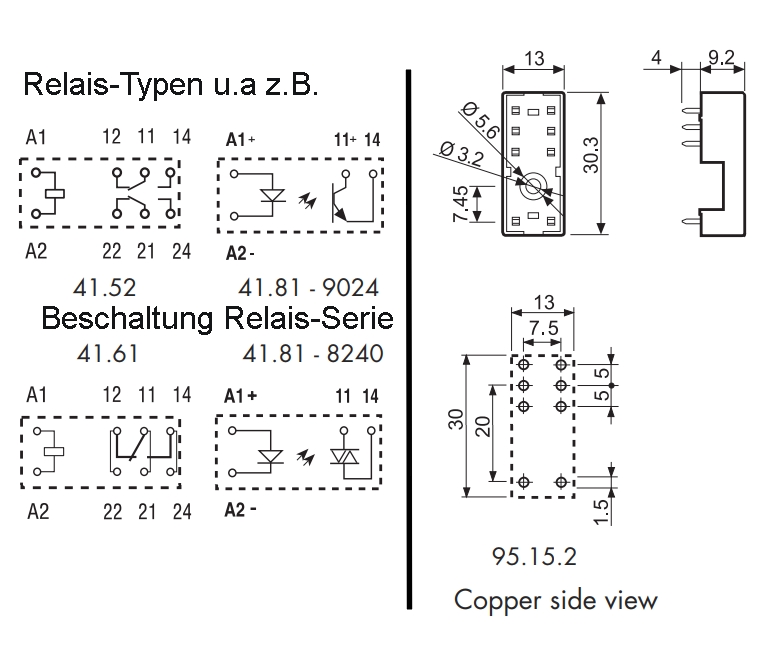

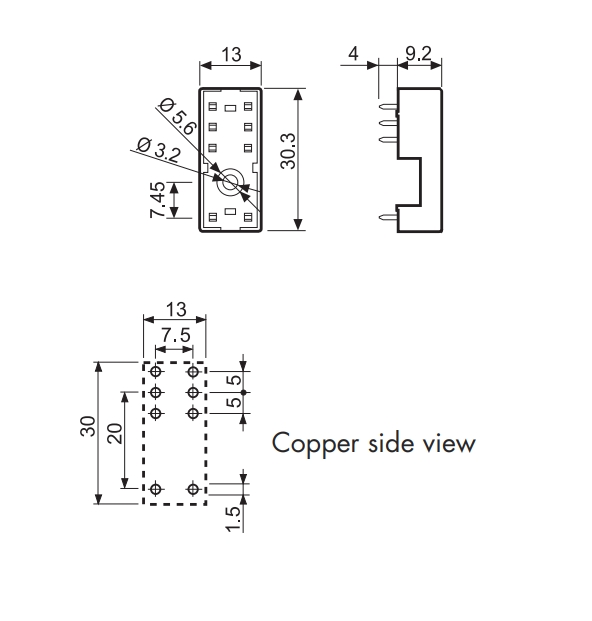

Relaisfassung für Platine zu 4051 4052 4061 4161 G2R2 usw

12V Relais mit 2x Wechslerkontakten ( 2xUM ) je 8A 250/400V 12V DC Relais Für Leiterplatte oder Fassung  Spule: 12V (DC) Spule: 220-Ohm = 55mA ( Einsetzbar im Arbeitsbereich 8,8...18V ) 2 Wechslerkontakten ( 2x Schliesser und 2x Öffner )  Kontaktbelastbarkeit max 2 x 8A bis  Kontakte Nennspannung bis max. Schaltspannung 250/400 VAC Kontakte Max. Schaltleistung      AC1 = 2000VA  Kontakte 1-Phasenmotorlast       AC3 = Betrieb (230VAC) 0,3kW  Kontakte bis max. Schaltleistung AC15  = (230VAC) 400VA Kontakte bis max. Schaltstrom  DC1  = Gleichspannung = 30VDC 8A / 110VDC 0,3A / 220VDC 0,12A   Als Leiterplatten- oder auch Steckrelais mit passender Fassung verwendbar  Ansprech-/Rückfallzeit = 7/3ms  8 Kontakten insgesamt (2x für Spule und 6x für Kontakte) Kontaktmaterial Standard AGNi   Abmessungen: B:29mm H:25mm T:12,4mm  Raster Längs = 5,0mm / Quer = 7,5mm  ( siehe auch Zeichnung weitere Bilder )  Standard-Leistung-Relais für Fassungen und Leiterplatte mit grossen Leistungsreserven und den meisten Zulassungen Sichere Trennung zwischen Spule und Kontaktsatz nach EN 50178, EN 60204 und EN 60335 6000V (1,2/50 us), 8mm Luft- und Kriechstrecke Spulen 500mW Verbrauch  5mm lange Pins zur zuverlässigen Kontaktierung in Fassungen Relaisschutzart RT-II nicht Waschdicht   Einsatzbereich bzw. Umgebungstemperatur -40 bis + 85 °C  Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung  AC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten.  AC3   Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes  AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last passendes Zubehör siehe im Zubehör Register ( Beispiele )  Bst Nr 47-827-00060 = Relaisfassung für Platine  Bst Nr 47-827-00050 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Standard )  Bst Nr 47-827-00020 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Arretierbar )

24V Relais mit 2x Wechslerkontakten ( 2xUM ) je 8A 250/400V 24V DC Relais Für Leiterplatte oder Fassung  Spule: 24V (DC) Spule: 900-Ohm = 27mA ( Einsetzbar im Arbeitsbereich 17,5...36V ) 2 Wechslerkontakten ( 2x Schliesser und 2x Öffner )  Kontaktbelastbarkeit max 2 x 8A bis  Kontakte Nennspannung bis max. Schaltspannung 250/400 VAC Kontakte Max. Schaltleistung      AC1 = 2000VA  Kontakte 1-Phasenmotorlast       AC3 = Betrieb (230VAC) 0,3kW  Kontakte bis max. Schaltleistung AC15  = (230VAC) 400VA Kontakte bis max. Schaltstrom  DC1  = Gleichspannung = 30VDC 8A / 110VDC 0,3A / 220VDC 0,12A   Als Leiterplatten- oder auch Steckrelais mit passender Fassung verwendbar Ansprech-/Rückfallzeit = 7/3ms  8 Kontakten insgesamt (2x für Spule und 6x für Kontakte) Kontaktmaterial Standard AGNi   Abmessungen: B:29mm H:25mm T:12,4mm  Raster Längs = 5,0mm / Quer = 7,5mm  ( siehe auch Zeichnung weitere Bilder )  Ersetzt unter vielen weiteren Relais-Modelle auch Eberle D0409 03028 03 GrC/250 22-26V sowie V23037-A0005 usw. Standard-Leistung-Relais für Fassungen und Leiterplatte mit grossen Leistungsreserven und den meisten Zulassungen Sichere Trennung zwischen Spule und Kontaktsatz nach EN 50178, EN 60204 und EN 60335 6000V (1,2/50 us), 8mm Luft- und Kriechstrecke Spulen 500mW Verbrauch  5mm lange Pins zur zuverlässigen Kontaktierung in Fassungen Relaisschutzart RT-II nicht Waschdicht   Einsatzbereich bzw. Umgebungstemperatur -40 bis + 85 °C  Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung  AC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten.  AC3   Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes  AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last passendes Zubehör siehe im Zubehör Register ( Beispiele )  Bst Nr 47-827-00060 = Relaisfassung für Platine  Bst Nr 47-827-00050 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Standard )  Bst Nr 47-827-00020 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Arretierbar )

230V Relais Leiterplatten oder auch als Steckrelais verwendbar ( 2xUM = 2x Wechslerkontakte )  230V Relais (AC Spule)  8 Pins bzw. Kontakte (2x Spule 6x für Wechsler) Spule: 230V Einsatzbereich 184...253VAC 50Hz  Spule: 27kOhm Strom: 5mA (Nenn) max. 8,5mA Kontakte 2x Wechsler = 2xUM Kontaktmaterial: AgNI = Silber-Nickel Kontaktbelastbarkeit je Kontakt: 2 Wechslerkontakten ( 2x Schliesser und 2x Öffner )  Kontaktbelastbarkeit max 2 x 8A  Kontakte Nennspannung bis max. Schaltspannung 250/400 VAC Kontakte Max. Schaltleistung      AC1 = 2000VA  Kontakte 1-Phasenmotorlast       AC3 = Betrieb (230VAC) 0,3kW  Kontakte bis max. Schaltleistung AC15  = (230VAC) 400VA Kontakte bis max. Schaltstrom  DC1  = Gleichspannung = 30VDC 8A / 110VDC 0,3A / 220VDC 0,12A   Als Leiterplatten- oder auch Steckrelais mit passender Fassung verwendbar  Ansprech-/Rückfallzeit = 7/3ms  Spannungsfestigkeit offene Kontakte 1000VAC Temperatureinsatzbereich: -40...+85°C  nicht Waschdicht Relais Schutzart: RT-II ( nicht waschdicht )  Lötfest 260°C (5sek) Ansprech-/Abfallzeit: 7/3ms Mech. Lebensdauer: 10 x 10_6 Abmessungen: B:29mm H:25mm T:12,3mm Zusatzinformation: Neu dieses Relais ist nun auch mit vergoldeten Kontakten (AgNi+AU) erhältlich Bst.Nr.: 47-826-00022 Zusatzinformation zu den Kontakten in der Gebrauchskategorie für Wechselspannung / Gleichspannung   AC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Lasten.  AC3   Angaben IEC60947-4-1 = Käfigläufermotoren: Anlassen. Ausschalten während des Laufes  AC15 Angaben IEC60947-5-1 = Steuern von elektromagnetischer Last bei Wechselspannung DC1   Angaben IEC60947-4-1 = Ohmsche Lasten, nicht induktive oder schwach induktive Last  passendes Zubehör siehe im Zubehör Register ( Beispiele )   Bst Nr 47-827-00060 = Relaisfassung für Platine  Bst Nr 47-827-00050 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Standard )  Bst Nr 47-827-00020 = Relaaisfassung für Hutschiene ( DIN Rail TS35 Arretierbar )

230V Steckrelais für Hutschienenfassung oder auch für Leiterplatten verwendbar 8 Pins bzw. Kontakten, aber nur 1x Wechsler = 1xUM Spule: 230V (AC) Spule: 27 Kohm 8,5mA Kontakt: 1x UM = 1x Wechslerkontakt Kontaktbelastbarkeit: bis 16A 250VAC bis 4000VA Kontaktmaterial: AgCdO = Silber-Cadmium Spannungsfestigkeit offene Kontakte 1000VAC Temperatureinsatzbereich: -40...+85°C nicht Waschdicht Abmessungen: B:29mm H:25mm T:12,3mm Passende Print- oder Hutschienenfassungen siehe (Zubehör-Register) Bitte beachten Sie auch das Zubehör-Register zu diesem Relais ( Hutschienen-Fassung erhältlich für den Reiheneinbau )

24V Relais mit 1x Wechsler 16A bis 250V ( 400VAC )  Leiterplatten oder auch Steckrelais  Spule: 24V DC mit 900-Ohm 26,66mA ( Einsatzbereich Spule Range 18...34V ) Kontakt = 1x Wechslerkontakt (1x UM-Kontakt) Kontaktmaterial = AgCdO Kontaktbelastbarkit bis 16A 250V ( max 400V AC ) Max. Dauerstrom = 16A max. Einschaltstrom 30A* Kontakte-Nennspannung bis 250VAC max. Schaltspannung 400V  Kontaktbelastbarkeit Max. Kontakt-Schaltleistung AC-1 = bis 4000VA = 4KW  Max. Kontakt-Schaltleistung AC15 = bis 750VA oder bei  Einzelphasen Motor bei 230VAC bis 0,55KW  Max. Schaltstrom bei Gleichspannung DC1: 30V = 16A / 110V = 0,3A / 230V 0,12A Ansprechzeit: 7ms sichere Trennung nach EN50178 und EN 60335 zwischen Spule und Kontaktsatz 6 kV ( 1,2/50µs ) 8mm Luft- und Kriechstrecke Temperatur-Einsatzbereich -40° .... +85°C Abmessungen:  Korpus: B:29mm H:25mm T:12,4mm Rastermaß siehe auch Zeichnung  RM:7,54mm ( Spule erste Kontaktreihe 15mm dann 5mm - 5mm ) ersetzt auch sehr viele Modelle von OMRON, Goodsky, Wallek, Schrack, Tyco usw. Optional erhältlich passende Fassungen siehe Zubehör Reiter unten:  Bst Nr 47-827-00060 = Fassung für die Leiteplatten / Platine Bst Nr 47-527-00020 = Fassung für Hutschiene mit Schraubkontakten oder Bst Nr 47-527-00040 = Fassung für Hutschiene mit Schraubkontakten

12V Relais 1x Wechslerkontakt bis 16A 250V  12V Relais mit 1x Wechsler Kontaktbelastbarkeit 16A bis 250V ( maxx 400VAC )   Leiterplatten oder auch Steckrelais  Spule: 12V DC mit 220-Ohm 55mA ( Einsatzbereich Spule Range 8,8...18V ) Kontakt = 1x Wechslerkontakt (1x UM-Kontakt) Kontaktmaterial = AgCdO Kontaktbelastbarkit bis 16A 250V ( max 400V AC ) Max. Dauerstrom = 16A max. Einschaltstrom 30A* Kontakte-Nennspannung bis 250VAC max. Schaltspannung 400V  Kontaktbelastbarkeit Max. Kontakt-Schaltleistung AC-1 = bis 4000VA = 4KW  Max. Kontakt-Schaltleistung AC15 = bis 750VA oder bei  Einzelphasen Motor bei 230VAC bis 0,55KW  Max. Schaltstrom bei Gleichspannung DC1: 30V = 16A / 110V = 0,3A / 230V 0,12A Ansprechzeit: 7ms sichere Trennung nach EN50178 und EN 60335 zwischen Spule und Kontaktsatz 6 kV ( 1,2/50µs ) 8mm Luft- und Kriechstrecke Temperatur-Einsatzbereich -40° .... +85°C Abmessungen:  Korpus: B:29mm H:25mm T:12,4mm Rastermaß siehe auch Zeichnung  RM:7,54mm ( Spule erste Kontaktreihe 15mm dann 5mm - 5mm ) ersetzt auch sehr viele Modelle von OMRON, Goodsky, Wallek, Schrack, Tyco usw.  Optional erhältlich passende Fassungen siehe Zubehör Reiter unten:   Bst Nr 47-827-00060 = Fassung für die Leiteplatten / Platine Bst Nr 47-527-00020 = Fassung für Hutschiene mit Schraubkontakten oder Bst Nr 47-527-00040 = Fassung für Hutschiene mit Schraubkontakten Geeignet zum verlöten oder für Relaisfassung (siehe Zubehör-Register)

24V Relais 16A Leiterplattenrelais Leistungsrelais Waschdicht ( ersetzt auch K1CK024W u.v.w.m)  Spulenspannung: 24V DC typisch Gleichspannung ( Einsatzbereich 16,4...31,20V )  Spule: 1440-Ohm = 1,4Kohm  Spulenstrom: 16,7mA bei 24V  = 400mW  Leiterplattenrelais Lastrelais Leistungsrelais Waschdicht   Ersetzt für Reparaturen auch viele andere Typen div Hersteller mit den selben Abmessungen  Kontakte: 1x Wechsler (1xUM)  Kontaktmaterial: AgSnIn  / Kontaktwiederstand: 100mOhm max  Kontaktbelastbarkeit: Rated Load: 16A bei 250V AC maximale Schaltspannung 440VAC ( Range 6V...440VAC )  Rated Load: 16A bei  24V DC maximale Schaltspannung 300VDC ( Range 5V...300VDC )  Schaltleistung bis zu 3000VA ( Peak 4000VA )  Isolations-Widerstand 1.000Mohm  Spannungsfestigkeit: 5000VAC 1min ( Spule - Kontakte ) ... siehe Datenblatt  Geschwindigkeit: Set-Time 7ms typisch ( 15ms max ) / Reset-Time: 2ms typisch ( 5ms max ) Betriebstemperaturbereich: -40...+85°C Abmessungen: B: 29.0mm T: 12.7mm H: 15.3mm ( Siehe Zeichnung weitere Bilder ) Low profile ( geringe Bauhöhe ) nur 15,7mm max  Rastermaß: Längs: 20mm / Kontakte 5+5mm / Quer 7,5mm siehe weitere Bilder Zeichnung  Erfüllt u.a. Normen: EN61810-1 ( Licence No 119650 ), UL508, CSA22.2 ...  Vibrationsfest Destruction 1,000m/s² / 10...55 Hz 0,75mm Singel Amplitude ( 1,5mm double amplitude )

Haltebügel für Finderelaisfassung Artikel-Nr.: 47-827-00080 und 47-827-00060. Abbildung ist inkl. Fassung als Darstellung. Lieferung dieses Artikels ist natürlich nur der Metallhaltebügel
