Relaisfassung für Platine zu 4031 4131 G2R1 ua
1,45 €*
% 2,00 €* (27.5% gespart)Sofort verfügbar, Lieferzeit: 1-3 Tage
Artikelnummer: 47-827-00080
Produktinformationen "Relaisfassung für Platine zu 4031 4131 G2R1 ua"

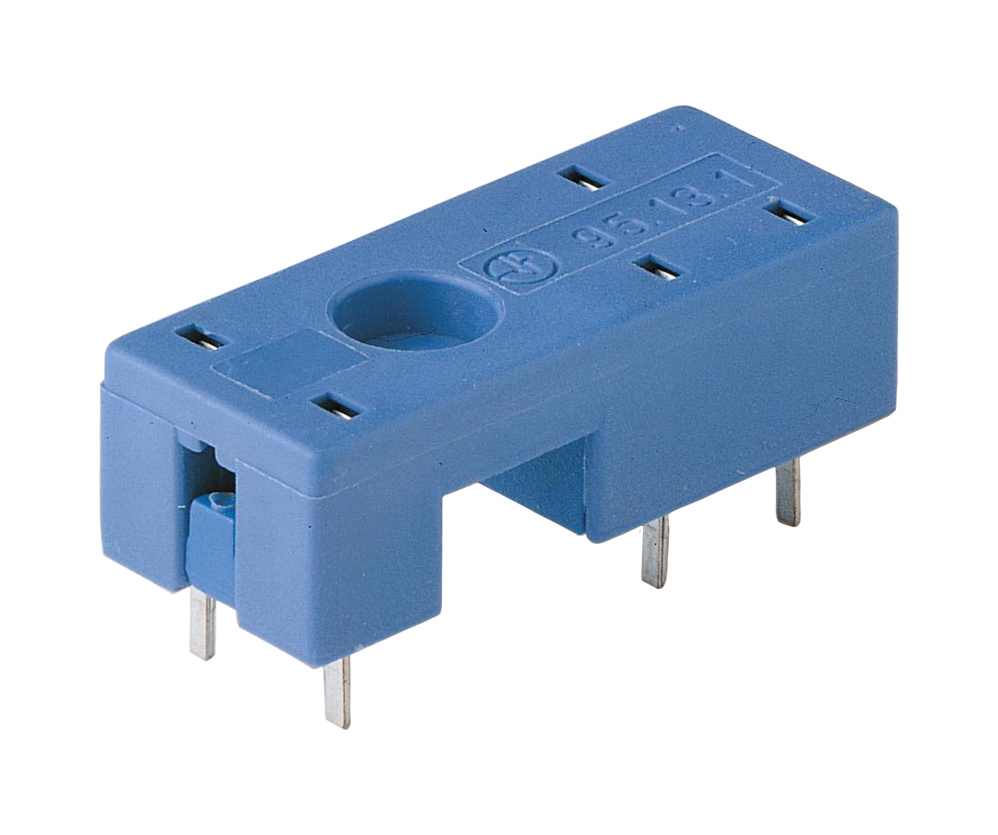

Relaisfassung für Platinen bzw. Leiterplatte
passend für die meisten Standard Steckrelais mit 1xUM z.B. Finder F4031 uvwm. wie Omron G2R1 etc.
- Relaisfassung zum Einbau in gedruckte Schaltung, Platinen, Leiterplatten usw
- Anschluss löten auf Platinen = Print Printfassung
- Isolierkörper aus selbstlöschendem PPEm (V1)
- Kontaktzungen aus CuSn6
- Farbe: Blau

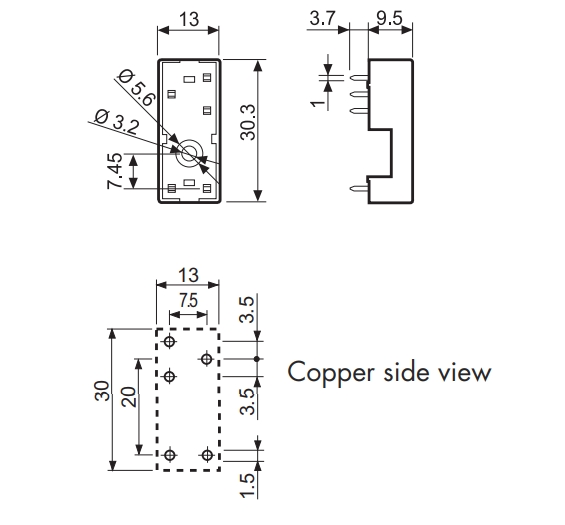

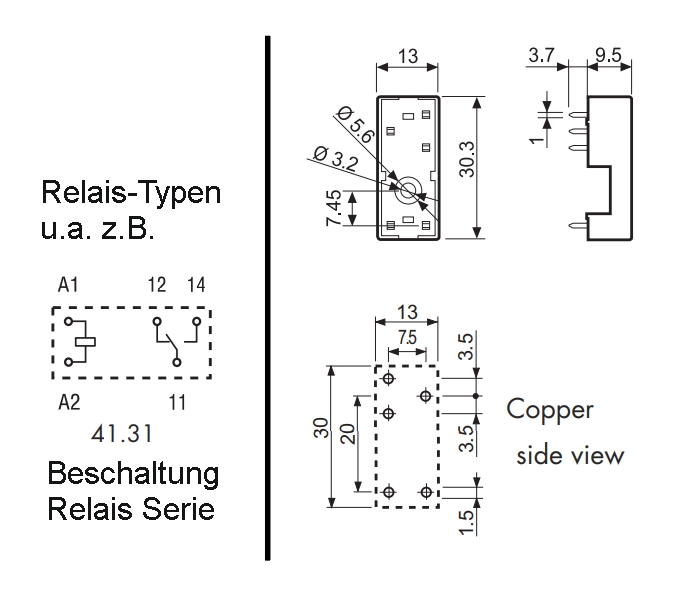

- Abmessungen: Länge: 30,3mm B:13mm H:9,5mm ( siehe auch Zeichnung weitere Bilder )
- Betriebstemperatur -40 °C - 70 °C
- Raster Längs = 3,5mm / Quer 7,5mm ( siehe weitere Bilder )
- Schutzart IP20
- Belastbarkeit bis 10A 250/400V ( Rated values 10A 250/400V )
- Spannungsfestigkeit bis 6 kV
- Dielectric strength 6 kV (1.2/50 μs) between coil and contacts Protection category
- Zulassungen cULus, GOST
Verwendung für Relais der Serie F4031 uvwm. mit selbem Raster wie Omron G2R1 etc.
Optional erhältlich = Relais Metall Halteklammer fals benötigt = Bst Nr 47-827-00070
