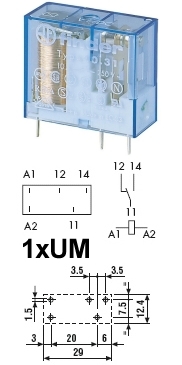

24V Relais DC Spule 1xUM 1xWechsler 10A 250V 4031-Serie Monostabil

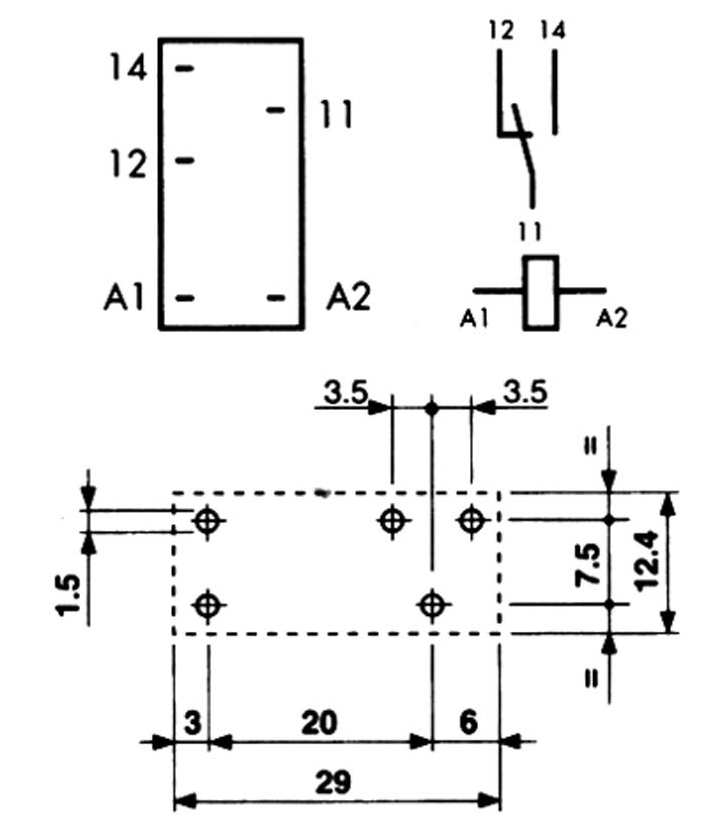

24V Relais mit 1x Wechsler 16A bis 250V ( 400VAC )  Leiterplatten oder auch Steckrelais  Spule: 24V DC mit 900-Ohm 26,66mA ( Einsatzbereich Spule Range 18...34V ) Kontakt = 1x Wechslerkontakt (1x UM-Kontakt) Kontaktmaterial = AgCdO Kontaktbelastbarkit bis 16A 250V ( max 400V AC ) Max. Dauerstrom = 16A max. Einschaltstrom 30A* Kontakte-Nennspannung bis 250VAC max. Schaltspannung 400V  Kontaktbelastbarkeit Max. Kontakt-Schaltleistung AC-1 = bis 4000VA = 4KW  Max. Kontakt-Schaltleistung AC15 = bis 750VA oder bei  Einzelphasen Motor bei 230VAC bis 0,55KW  Max. Schaltstrom bei Gleichspannung DC1: 30V = 16A / 110V = 0,3A / 230V 0,12A Ansprechzeit: 7ms sichere Trennung nach EN50178 und EN 60335 zwischen Spule und Kontaktsatz 6 kV ( 1,2/50µs ) 8mm Luft- und Kriechstrecke Temperatur-Einsatzbereich -40° .... +85°C Abmessungen:  Korpus: B:29mm H:25mm T:12,4mm Rastermaß siehe auch Zeichnung  RM:7,54mm ( Spule erste Kontaktreihe 15mm dann 5mm - 5mm ) ersetzt auch sehr viele Modelle von OMRON, Goodsky, Wallek, Schrack, Tyco usw. Optional erhältlich passende Fassungen siehe Zubehör Reiter unten:  Bst Nr 47-827-00060 = Fassung für die Leiteplatten / Platine Bst Nr 47-527-00020 = Fassung für Hutschiene mit Schraubkontakten oder Bst Nr 47-527-00040 = Fassung für Hutschiene mit Schraubkontakten

24V Relais OMRON Serie G2R1 Kontaktmaterial AgCdO Spule 24V DC Nennspannung ( Range 20...38V DC ) Spulenwert: 1100-Ohm = 1,1Kohm = 22mA Kontaktmaterial AgCdO  Kontakte 1xUM ( 1x Wechsler ) Kontaktbelastbarkeit: Ohmsch bis 250VAC 10A bzw. max 380VAC 7,5A bzw. 30Vdc 10A ( max 125Vdc ) Ohmsch bis 125VDC  5A bzw. max bis 30VDC 10A ( max 125Vdc ) Induktiv bis 250VAC 7,5A bzw. 30Vdc 5A Schaltleistung bei ohmschen Lasten: 2500VA / 300W bei DC Schaltleistung bei induktiven Lasten: 1875VA / 150W bei DC Kontakt-Widerstand: 30mOhm Settime Operate: 15ms Rückfallzeit:5ms Abmessungen: 29x13x25,5mm (LxBxH) Temperatur Einsatzbereich  -40 bis +70° C Pinlayout: siehe weitere Bilder Montage durch direktes Einlöten in die Leiterplatte (PCB) oder durch Printfassung 47-827-00080 oder Steckfassung 47-827-00030 Zusatzinformation ( Erhältliche Ausführungen ) Bst Nr 47-826-01100 = 12V DC Relais mit 1x Wechsler-Kontakt ( 1x UM ) Bst Nr 47-826-00025 = 12V DC Relais mit 2x Wechsler-Kontakten ( 2x UM ) Bst Nr 47-826-00970 = 24V DC Relais mit 1x Wechsler-Kontakt ( 1x UM ) Bst Nr 47-826-00980 = 24V DC Relais mit 2x Wechsler-Kontakten ( 2x UM )111

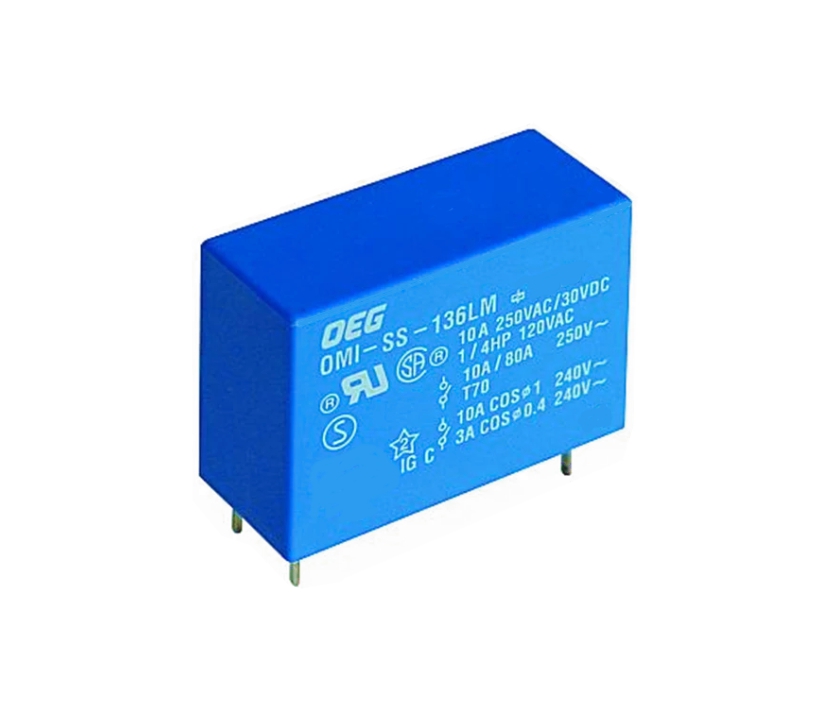

24V Relais waschdichtes Platinen Printrelais bzw. Netzrelais. Typischer Einsatz Steuerungsplatinen und als Ersatzteil   Technische Daten: Spule 24VDC Einsatzbereich: 12-36V 3,5kOhm z.B. 12V (4mA) oder 24V (7mA) Kontakt: 1x Schlieser (1xEIN) Kontakte/Pins insgesamt 4 Kontaktbelasbarkeit 10A bei 250V (AC) Leistung Kontakte max. 2500VA Abmessungen: B: 29mm H: 20mm / T:12,5m Kontaktabstände: Spule: 7,62mm / Kontakte: 20mm + 3mm

24V Relais ersetzt V23127-B00006-Axx / KR510024 / V23057-B0006-A101 / V23027X / RP10024S und viele weitere mehr. Print-, bzw. Leiterplatten Leistungsrelais Sehr gängiges Kleinrelais, findet Einsatz in unzähligen Schaltungen und Steuerungen auch von Buderus usw.    Ersetzt Wallek / RP10024S / KR510024 / V23127-B0006 / V23057-B0006-A101 / V23027X und viele weitere mehr. Daher auch interessant als Ersatzrelais in Heizungssteuerungen, Schaltungen aller Art Waschdichtes Printrelais ( Leiterplattenrelais ) Spule: 24V (DC) mit 1200-Ohm  Spulenbereich: 16,6...31V DC Coil-Power: 450-500mW Dielectric strength coil-contact circuit 4000V rms Dielectric strength open contact circuit 1000V rms Leistungsrelais mit 1xWechsler Kontakt (UM) Kontakt Material  AgNi20 ... AgNi0,15 Kontakt-Belastbarkeit: 8A 250V (AC) max. 1250VA = Nennschaltstrom : 8A Contact-Ratings nach IEC61810 = 8A 250VAC / Schaltstrom, max.: 15A kurzfristik 15A 4sek 250VAC  Kontakt Schliesser: 4 auf 5 ( Ruhezustand offen ) Konttakt Öffner :     4 auf 3 ( Ruhezustand geschlossen ) Standard: 250VAC + Max. Switching Voltage 400VAC ( siehe auch weitere Bilder ) Temperatur Einsatzbereich: -40...+70°C Rastermaß auf Platine: 7,62 Spule / 5,08 Kontakt ( siehe Zeichnung ) Abmessungen: B:27,8mm H:24.5mm T:10.5mm Zeichnung Pinlayout und weitere Infos siehe weitere Bilder !  Dieses Profi-Relais-Serie ist erhältlich wie folgt :     Art-Nr 47-826-00360 = 12V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-02308 = 12V Spule Kontakt 8/15A 250VAC Alternativ  Art-Nr 47-826-00365 = 24V Spule Kontakt 5/8A 250VAC Art-Nr 47-826-00623 = 24V Spule Kontakt 8/15A 250VAC   Zusatzinformation:  Weitere 24V Relais zur Buderus Steuerung halbhohe Bauform zur Serie Buderus Ecomatic 3000  = Nr 47-826-04510  ( Nr unter Suche eingeben )  oder unten Register ( Ähnliche Atikel )  Zusatzinfo und Fragen eines Kunden :   In wie fern das das oben genannte als Ersatztyp eingesetz werden kann   1) vom Pinlayout aus  2) vom Rastermaß aus und der Kontaktbelegung  3) von den Abmessungen her  4) von der Schaltleistung des Kontaktes  5) von der Isolation her 4KV Coil-Kontakt her auch  Diese Relais von Siemens TE Tyco gibt es seit Jahrzehnten die Bezeichnung definiert  Bezeichnung V23127-Bxxx = B = vertical = stehend  Bezeichnung V23057-Bxxx = B = vertical = stehend  Bezeichnung V23057-Axxx = A = horizontal = liegend z.B. A oder B dann Zahl 0002 = 12V / 0006 = 24V  / 0013 = 48V = Spulenspannung   Kontakte = A101 AGNi  / A102 AgNi / A201 AgNi / A202 AGNi / A901 AGSnO / A401 AgCdO zur Erklärung AgCd ist = Silber-Cadmium-Kontakt = Cadium ist verboten worden vom Material her, die Kontakte sind durch andere Materialen ersetzt worden , dadurch ersetzt es auch A401 aus der Vergangenheit

12V .... 24V Relais Ersatzrelais für die Platine PCB  Spule-Einsatzbereich: 12...24V (DC) 2350-Ohm  Spule einsetzbar im Bereich ( 12V...15V...19V...24V...28...36...48V ) Strombelastung bei 24V = 10mA / Strombelastung bei 12V = 5,1mA  Rated coil Power 220-290mW  Kontakt: 1x EIN = 1x Schliesserkontakt  Kontaktbelastbarkeit: bis 10A 250V AC  2500VA  Dielectric Strength coil-contakt circuit 5kV / 8 mm coil-contact Reinforced insulation ( Protection Class II ) Plastic materials according to IEC60335-1 Temperatureinsatzbereich -40...+85°C  Vibrationsfest bis 5G Abmessungen siehe auch weitere Bilder Zeichnung  Aussenabmessungen  B: 28,5mm T:10,1mm H:12,3mm RM: Quer: 7,62mm - Längsrichtung: 18,9...19,0mm / 5,04mm Achtung bitte messen Sie ihr Pinlayout von dem zu ersetzenden Platinenrelais zuvor nach ! und vergleichen Sie es mit unserer Zeichnung ( Bild-2 das ist der Lieferzustand )  Es gibt bedingt ! * noch alte Ausführungen von Schrackrelais mit RM3,2mm !  aus der unten stehenden Ersatz Relaisliste von Schrack mit RM3,2mm statt RM5,04mm das wir liefern ! ggf. nehmen sie einen 1,5mm Platinenbohrer und Bohren den einen Pin auf der Platine um - dann geht es auch ! Ersatzrelais für die Reparatur von Steuerungen aller Art Zusatzinfo ersetzt unter anderem Relais div Hersteller mit Sonderabmessungen / Sonder Rastermaß 19mm ( Spule zu Kontakt )  Ersetzt bedingt ! * unter anderem  ELESTA SVR432 ... in Buderus Heizungssteuerung RM3-M006 11250400402837 sowie Buderus Modul 004, M004, 6 DIP Kesselkreisregelung, Ecomatic 3000 Regelung Schrack Tyco RY530012 ( mit 630-Ohm ) Schrack Tyco RY531012 ( mit 630-Ohm )   Schrack Tyco RY532012 ( mit 630-Ohm ) Schrack Tyco RY533012 ( mit 630-Ohm )  Schrack Tyco RY530024 ( mit 2350-Ohm ) Schrack Tyco RY531024 ( mit 2350-Ohm ) Schrack Tyco RY532024 ( mit 2350-Ohm ) Schrack Tyco RY533024 ( mit 2350-Ohm ) Schrack Tyco RY-II Serie mit 12V 15V 19V 24V u.v.w.m. Schrack Tyco RYA30012 (  627-Ohm ) Schrack Tyco RYA31012 (  627-Ohm ) Schrack Tyco RYA32012 (  627-Ohm ) Schrack Tyco RYA33012 (  627-Ohm )  Schrack Tyco RYA30015 ( 1150-Ohm )  Schrack Tyco RYA30019 ( 1400-Ohm )  Schrack Tyco RYA30024  ( 2350-Ohm ) Schrack Tyco RYA31024  ( 2350-Ohm ) Schrack Tyco RYA32024  ( 2350-Ohm ) Schrack Tyco RYA33024  ( 2350-Ohm )  Schrack Tyco RY211024 ...  u.v.w.m. mit selben Pin-Layout  Zusatzinformation:  Weitere andere Bauform von 24V Relais zur Buderus Steuerung Serien  = Nr   47-826-00365  oder  47-826-04500 ( Nr unter Suche eingeben )  oder unten Register ( Ähnliche Atikel unten )
