16A FI-LS-Schutzschalter 30mA Fehlerstromschutzschalter 16A 1pol 30mA FI-/LS-Schalter Leitungsschutzschalter mit netzspannungsunabhängigem Fehlerstromauslöser (RCBO) zum Schutz von Anlagen bei Kurzschluss und Überlastung gemäß den Forderungen der VDE0100 Teil 430 sowie für den Schutz von Personen, Nutztieren und Sachen bei Erdfehlerströmen nach VDE0100 Teil 410, mit Fehlerstromschutzschalter und Sicherungsautomat, berührungssicher, mit Ein/Aus-Kennzeichnung und Beschriftungsfenster, Kurzschlussschaltvermögen 6kA, stromstoßfest, Fur den EINBAU in Schaltschrank  Spannung 230VAC typisch Anzahl der abgesicherten Pole = 1 = 1-polig + N-Leiter Bemessungsstrom bis 16A B-Charakteristik Bemessungsabschaltvermögen nach EN 61009 = 6kA Bemessungsabschaltvermögen nach IEC 60947-2 = 10kA Frequenz 50/60 Hz Fehlerstrom-Typ A Bemessungsfehlerstrom 0,03A = Fehlerstrom = 30mA = 0,03A Überspannungskategorie 3 Schutzart (IP) IP2X Verschmutzungsgrad 2 Mit Verriegelungsvorrichtung nein Umgebungstemperatur während des Betriebs -25...55 °C Breite in Teilungseinheiten = 2 = Breite 35mm Einbautiefe 69 mm

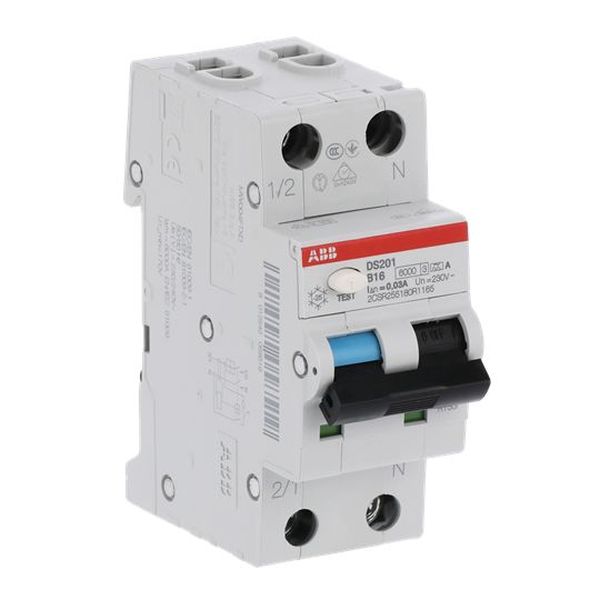

16A FI-Schutzschalter 30mA Fehlerstromschutzschalter 16A 2pol 30mA ( FI/LS-Schalter Typ-A Char-B )  Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen im Schaltschrank in der Hausverteilung; gemäß den Anforderungen der DIN-0100 Teil 410 und entsprechenden internationalen Errichtungsvorschriften. 16A Fehlerstrom-Schutzschalter ( RCBO / RCD  )  FI/LS-Schalter Typ A Bemessungsspannung 230VAC Haushalts üblich 50Hz 2-polig Bemessungsstrom 16A Bemessungsfehlerstrom 0,03A = 30mA Mit Verriegelungsvorrichtung Ja Mitschaltender Neutralleiter Ja Abschaltcharakteristik unverzögert Fehlerstrom-Typ A Auslösecharakteristik B  Berührungssicher Bemessungsisolationsspannung 500V Stoßstromfestigkeit 0,25 kA Bemessungsabschaltvermögen nach IEC 60947-2 = 15KA Energiebegrenzungsklasse 3 Anschließbarer Leiterquerschnitt mehrdrähtig 0,75 bis 35qmm Anschließbarer Leiterquerschnitt eindrähtig bis 35qmm Umgebungstemperatur während des Betriebs -25...+55°C Schutzgrad IP2X / IP20 Indoor in Hausverteilung Schaltschrank Verschmutzungsgrad 2 Montageart: übliche 35mm Hutschiene / DIN Schiene Abmessungen: Breite in Teilungseinheiten = 2TE = 2x18mm = 36mm Bauhöhe 90mm / Einbautiefe 69mm Weitere Infos und Details siehe auch weitere Bilder  Fehlerstrom-Schutzeinrichtungen FI/LS für kombinierten Kurzschlussschutz und Berührungsschutz. Die patentierten FI/LS-Schalter von Siemens - als wichtiger Bestandteil der SENTRON Schutzgeräte für die Elektroinstallation ermöglichen einen kombinierten Personen-, Brand- und Leitungsschutz in nur einem Gerät. Neben der Erfassung von Fehlerströmen bieten sie dank der integrierten Überstrom-Schutzeinrichtung auch zuverlässigen Schutz vor Kurzschluss und Überlast. Die Siemens FI/LS-Schalter als Kombination aus Fehlerstrom- und Leitungsschutzschalter zeichnen sich vor allem aus durch: 1. Erhöhte Betriebssicherheit und Anlagenverfügbarkeit dank separater Abschaltung des betroffenen Stromkreises. 2. Ob sinusförmige Wechselfehlerströme oder glatte Gleichfehlerströme  3. Zuverlässige Sicherheit bei der Installation dank standardmäßig enthaltenen Umgreif- und Berührungsschutz. 4. Werkzeugloses Lösen von der Hutschiene bzw. aus dem Sammelschienenverbund durch komfortable Schieber-Hand-Betätigung. 5. Klar ersichtliche Schaltstellungsanzeige. 6. Datamatrix-Code vorne am Gerät bietet schnell und einfach alle Infos rund um den FI/LS-Schalter. 7. Seien Sie normgerecht geschützt: Die FI/LS-Schalter entsprechen den Bestimmungen der DIN-8. Optimale Technik für Ihre Sicherheit Siemens bietet für die sichere, effiziente elektrische Infrastruktur in Gebäuden und Industrie ein durchgängiges Portfolio an Schutz-, Schalt-, Mess- und Überwachungsgeräten, Verteilersysteme sowie Schaltern und Steckdosen.

16A FI-Schutzschalter 30mA Fehlerstromschutzschalter 16A 2pol 30mA ( FI/LS-Schalter Typ-A )  Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen im Schaltschrank in der Hausverteilung; gemäß den Anforderungen der DIN-0100 Teil 410 und entsprechenden internationalen Errichtungsvorschriften. 16A Fehlerstrom-Schutzschalter ( RCBO / RCD  )  FI/LS-Schalter Typ A Bemessungsspannung 230VAC Haushalts üblich 50Hz 2-polig Bemessungsstrom 16A Bemessungsfehlerstrom 0,03A = 30mA Mit Verriegelungsvorrichtung Ja Mitschaltender Neutralleiter Ja Abschaltcharakteristik unverzögert Fehlerstrom-Typ A Auslösecharakteristik B  Berührungssicher Bemessungsisolationsspannung 500V Stoßstromfestigkeit 0,25 kA = 250A  Bemessungsabschaltvermögen nach IEC 60947-2 = 15KA Energiebegrenzungsklasse 3 Anschließbarer Leiterquerschnitt mehrdrähtig bis 35qmm Anschließbarer Leiterquerschnitt eindrähtig bis 35qmm Umgebungstemperatur während des Betriebs -25...+40°C Schutzgrad IP20 Indoor in Hausverteilung Schaltschrank Verschmutzungsgrad 2 Montageart: übliche 35mm Hutschiene / DIN Schiene Abmessungen: Breite in Teilungseinheiten = 2TE = 2x18mm = 36mm Bauhöhe 85mm / Einbautiefe 72mm Weitere Infos und Details siehe auch weitere Bilder

16A FI-Schutzschalter 30mA Fehlerstromschutzschalter 16A 2pol 30mA ( FI/LS-Schalter Typ-A Char.-B )  Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen im Schaltschrank in der Hausverteilung; gemäß den Anforderungen der DIN-0100 Teil 410 und entsprechenden internationalen Errichtungsvorschriften. Legrand FI/LS-Schalter DX3, 1-polig mit mitschaltendem Neutralleiter, Typ-A, für Wechsel- und pulsierende Gleichfehlerströme nach EN 61009-1, VDE 0664-20, unverzögert, Bemessungsstrom In 16A, Bemessungsfehlerstrom Idn 30mA.MIT B-Charakteristik, Bemessungsspannung Un 230VAC , Bemessungsfrequenz 50Hz, Bemessungsschaltvermögen Icn 6kA, Stoßstromfest bis 250A, Energiebegrenzungsklasse 3, Auslöseanzeige: gelb=Fehlerstrom-oder Prüftastenauslösung, farblos= Kurzschluss-oder Handauslösung. Befestigung auf ÜBLICHES 35MM Hutprofilschiene durch rastende Schnellbefestigungen, klare Information vorne auf jedem Gerät, eindeutige Schaltstellungsanzeige rot/grün am Schalthebel (verriegelbar), mit Beschriftungsfenster, mit Untersteckschutz zum sicheren Einführen des Leiters in Fahrstuhlklemme, Anbau von Hilfsgeräten möglich. 16A Fehlerstrom-Schutzschalter ( RCBO / RCD  )  FI/LS-Schalter Typ A Bemessungsspannung 230VAC üblich 50Hz 2-polig Bemessungsstrom 16A Bemessungsfehlerstrom 0,03A = 30mA Mit Verriegelungsvorrichtung Ja Mitschaltender Neutralleiter Ja Abschaltcharakteristik unverzögert Fehlerstrom-Typ A Auslösecharakteristik B  Berührungssicher Bemessungsisolationsspannung 500V Stoßstromfestigkeit 0,25 kA = 250A Bemessungsabschaltvermögen nach EN 61009 = 6kA Bemessungsabschaltvermögen nach IEC 60947-2 = 6kA Energiebegrenzungsklasse 3 Anschließbarer Leiterquerschnitt mehrdrähtig 0,75qmm bis 10qmm Anschließbarer Leiterquerschnitt eindrähtig  0,75qmm bis 16qmm Umgebungstemperatur während des Betriebs -25...+40°C Schutzgrad IP20 Indoor in Hausverteilung Schaltschrank Verschmutzungsgrad 2 Montageart: übliche 35mm Hutschiene / DIN Schiene Abmessungen: Breite in Teilungseinheiten = 2TE = 2x18mm = 36mm Bauhöhe 83mm / Einbautiefe 72mm ( 71,5mm ) Weitere Infos und Details siehe auch weitere Bilder

25A FI-Schutzschalter 30mA Fehlerstromschutzschalter 25A 2pol 30mA Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen im Schaltschrank in der Hausverteilung; gemäß den Anforderungen der DIN-0100 Teil 410 und entsprechenden internationalen Errichtungsvorschriften. 25A Fehlerstromschutzschalter ( RCCB )  Bemessungsspannung 230VAC Haushalts üblich 50/60Hz  2-polig Bemessungsstrom 25A  Bemessungsfehlerstrom 0,03A = 30mA  Mit Verriegelungsvorrichtung Ja Fehlerstrom-Typ A Selektiver-Typ Nein  Berührungssicher  Bemessungsisolationsspannung 500V  Stoßstromfestigkeit 0,25 kA Kurzschlussfestigkeit (Icw) 1KA Stromstoßfestigkeit 250A Anschließbarer Leiterquerschnitt mehrdrähtig bis 25qmm  Anschließbarer Leiterquerschnitt eindrähtig bis 25qmm  Umgebungstemperatur während des Betriebs -25...+55°C Schutzgrad IP2X / IP20 Indoor in Hausverteilung Schaltschrank  Verschmutzungsgrad 2 Montageart: übliche 35mm Hutschiene / DIN Schiene  Abmessungen:  Breite in Teilungseinheiten = 2TE = 2x18mm = 36mm  Bauhöhe 90mm / Einbautiefe 69mm  Fehlerstrom-Schutzeinrichtungen (RCCBs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN 0100-410 und DIN 0100-530. Die Fehlerstrom-Schutzschalter der Baureihe F200 gewährleisten Schutz bei sinusförmigen Wechselströmen und pulsierenden Strömen mit glattem Gleichfehlerstrom-Anteil von bis zu 6mA gegen Erde. Sowie Fehlerschutz (Schutz bei indirektem Berühren), zusätzlichen Schutz (mit I-delta-n < 30mA) und Brandschutz (mit I-delta-n < 300mA). Sie erfüllen die Produktnormen IEC/EN 61008-1, 61008-2-1, 61543 ( DIN 0664 10, 11, 30) und für F200A bis 100A UL1053. Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen.

25A FI-Schutzschalter 30mA Fehlerstromschutzschalter 25A 2pol 30mA Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen im Schaltschrank in der Hausverteilung; gemäß den Anforderungen der DIN-0100 Teil 410 und entsprechenden internationalen Errichtungsvorschriften. 25A Fehlerstromschutzschalter ( RCCB ) Bemessungsspannung 230VAC Haushalts üblich 50Hz 2-polig Bemessungsstrom 25A Bemessungsfehlerstrom 0,03A = 30mA Mit Verriegelungsvorrichtung Nein Abschaltcharakteristik unverzögert Fehlerstrom-Typ A Selektiver-Typ Nein Kurzzeitverzögerter Typ nein Berührungssicher Bemessungsisolationsspannung 400V Stoßstromfestigkeit 0,25 kA Kurzschlussfestigkeit (Icw) 10 kA Anschließbarer Leiterquerschnitt mehrdrähtig 1,5 bis 50qmm Anschließbarer Leiterquerschnitt eindrähtig bis 50qmm Umgebungstemperatur während des Betriebs -25...+40°C Schutzgrad IP20 Indoor in Hausverteilung Schaltschrank Verschmutzungsgrad 2 Montageart: übliche 35mm Hutschiene / DIN Schiene  Abmessungen:  Breite in Teilungseinheiten = 2TE = 2x18mm = 36mm  Bauhöhe 90mm / Einbautiefe 69mm  Funktion Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 2 sind zweipolige Fehlerstromschutzschalter für einphasige Netze. In Standardausführung sind die kompakten Geräte zwei Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V/400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften Netz- und hilfsspannungsunabhängige Auslösung, sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A), geringe Baugröße für alle Bemessungsströme, hohe Kurzschlussfestigkeit, beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss, Schaltstellungsanzeige, Sichtfenster für Beschriftungsetiketten, Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst", auch in der Ausführung "HD" erhältlich, Neutralleiterposition beliebig Montageart Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeiserichtung beliebig Einsatzgebiete Stromversorgungen von Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können Fehlerstromschutzschalter dieser Baureihe zur Abschaltung im Falle eines zweiten Fehlers vorgesehen werden, Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen, in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hier ist ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven Fehlerstromschutzschalter (Typ B oder B+).

25A FI-Schutzschalter 30mA Fehlerstromschutzschalter 25A 4pol 30mA Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen im Schaltschrank in der Hausverteilung; gemäß den Anforderungen der DIN-0100 Teil 410 und entsprechenden internationalen Errichtungsvorschriften. 25A Fehlerstromschutzschalter ( RCCB ) Bemessungsspannung  400VAC Starkstrom üblich 50Hz  4-polig Bemessungsstrom 25A Bemessungsfehlerstrom 0,03A = 30mA Mit Verriegelungsvorrichtung Nein Abschaltcharakteristik unverzögert Fehlerstrom-Typ A Selektiver-Typ Nein Kurzzeitverzögerter Typ nein Berührungssicher Bemessungsisolationsspannung 400V Bemessungsstoßspannungsfestigkeit 4KV  Stoßstromfestigkeit 0,25 kA Kurzschlussfestigkeit (Icw) 10 kA Anschließbarer Leiterquerschnitt mehrdrähtig 1,5 bis 50qmm Anschließbarer Leiterquerschnitt eindrähtig bis 50qmm Umgebungstemperatur während des Betriebs -25...+40°C Schutzgrad IP20 Indoor in Hausverteilung Schaltschrank Verschmutzungsgrad 2 Montageart: übliche 35mm Hutschiene / DIN Schiene  Abmessungen:  Breite in Teilungseinheiten = 4TE = 4x18mm = 72mm  Bauhöhe 90mm / Einbautiefe 69mm  Funktion Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 2 sind zweipolige Fehlerstromschutzschalter für einphasige Netze. In Standardausführung sind die kompakten Geräte zwei Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V/400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften Netz- und hilfsspannungsunabhängige Auslösung, sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A), geringe Baugröße für alle Bemessungsströme, hohe Kurzschlussfestigkeit, beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss, Schaltstellungsanzeige, Sichtfenster für Beschriftungsetiketten, Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst", auch in der Ausführung "HD" erhältlich, Neutralleiterposition beliebig Montageart Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeiserichtung beliebig Einsatzgebiete Stromversorgungen von Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können Fehlerstromschutzschalter dieser Baureihe zur Abschaltung im Falle eines zweiten Fehlers vorgesehen werden, Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen, in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hier ist ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven Fehlerstromschutzschalter (Typ B oder B+).

40A FI-Schutzschalter 30mA Fehlerstromschutzschalter 40A 4pol 30mA Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen im Schaltschrank in der Hausverteilung; gemäß den Anforderungen der DIN-0100 Teil 410 und entsprechenden internationalen Errichtungsvorschriften. 40A Fehlerstromschutzschalter ( RCCB ) Bemessungsspannung  400VAC Starkstrom üblich 50Hz  3-phasige Anwendung ( 400V AC Phase-Phase ) Bemessungsbetriebsspannung typisch 230/400VAC 4-polig Bemessungsstrom 40A Bemessungsfehlerstrom 0,03A = 30mA Mit Verriegelungsvorrichtung Ja  Abschaltcharakteristik unverzögert Fehlerstrom-Typ A Selektiver-Typ Nein Kurzzeitverzögerter Typ nein Empfindlichkeit Pulsstromempfindlich Netzspannungsunabhängig, sensitiv für Wechsel- und pulsierende Gleichfehlerströme Berührungssicher Berührungsschutz nach DGUV VS3, EN 50274 Normen und Bestimmungen nach IEC/EN 61008 Bemessungsisolationsspannung 440V Ui Bemessungsstoßspannungsfestigkeit 4KV  Stoßstromfestigkeit 0,25 kA = 250A  Kurzschlussfestigkeit (Icw) 10kA Anschließbarer Leiterquerschnitt mehrdrähtig 1,5qmm bis 16qmm Anschließbarer Leiterquerschnitt eindrähtig bis 35qmm Umgebungstemperatur während des Betriebs -25...+60°C Schutzgrad IP20 Indoor in Schaltschrank Verschmutzungsgrad 2 Klimafestigkeit : 25-55°C / 90-95% relative Luftfeuchte gemäß IEC 60068-2 Montageart: übliche 35mm Hutschiene / DIN Schiene Abmessungen: Breite in Teilungseinheiten = 4TE = 4x18mm = 72mm Kappen-Einbaumaß : 45mm Gerätesockelmaß : 80mm / Einbautiefe 70,5mm Funktion Fehlerstromschutzschalter (RCCB) schalten die Stromversorgung ab, wenn gefährlich hohe Fehlerströme auftreten. Sie schützen so Personen, Tiere und Anlagen. DFS 2 sind zweipolige Fehlerstromschutzschalter für einphasige Netze. In Standardausführung sind die kompakten Geräte zwei Teilungseinheiten schmal. Sie sind mit vielen verschiedenen Fehlerstromtypen und Ausführungen bei Bemessungsströmen bis zu 125 A erhältlich. Die großen Doppelstockklemmen können auch große Leiterquerschnitte aufnehmen. Die Ausgelöststellung des Multifunktionsschaltknebel erleichtert die Fehlersuche. Die kostenlose Etikettensoftware hilft bei der Beschriftung. Schalter des Typs A sind puls- und wechselstromsensitiv. Diese Funktion ist netzspannungsunabhängig. Geräte in Standardausführung sind für die Überwachung von Stromkreisen mit einer Bemessungsspannung von 230 V/400 V und einer Bemessungsfrequenz von 50 Hz ausgelegt. Eigenschaften Netz- und hilfsspannungsunabhängige Auslösung, sensitiv für Wechsel- und pulsierende Gleichfehlerströme (Typ A), geringe Baugröße für alle Bemessungsströme, hohe Kurzschlussfestigkeit, beidseitige Doppelstockklemmen für großen Leiterquerschnitt und Schienenanschluss, Schaltstellungsanzeige, Sichtfenster für Beschriftungsetiketten, Multifunktionsschaltknebel mit drei Positionen: "ein", "aus", "ausgelöst", auch in der Ausführung "HD" erhältlich, Neutralleiterposition beliebig Montageart Schnellbefestigung auf Tragschiene, Einbaulage beliebig, Einspeiserichtung beliebig Einsatzgebiete Stromversorgungen von Wohn- und Zweckgebäuden sowie Industrieanlagen mit TN-S-, TT- und TN-C-S-Netzen. In IT-Netzen können Fehlerstromschutzschalter dieser Baureihe zur Abschaltung im Falle eines zweiten Fehlers vorgesehen werden, Ausgeschlossen ist der Einsatz in TN-C-Netzen und zum Schutz von Anlagen, in denen elektronische Betriebsmittel glatte Gleichfehlerströme oder Fehlerströme mit Frequenzen ungleich 50 Hz verursachen können. Hier ist ein umfassender Schutz nicht gegeben. Für solche Anwendungen empfehlen wir unsere allstromsensitiven Fehlerstromschutzschalter (Typ B oder B+).

40A FI-Schutzschalter 30mA Fehlerstromschutzschalter 40A 4pol 30mA Einsatzgebiete sind Haushalts-, Gewerbe- und Industrieanwendungen im Schaltschrank in der Hausverteilung; gemäß den Anforderungen der DIN-0100 Teil 410 und entsprechenden internationalen Errichtungsvorschriften. FI-Schutzschalter 40A pro M compact 4-polig 30mA 40A Fehlerstromschutzschalter Typ A 4-polig, für Wohn- und Zweckbau Fehlerstrom-Schutzschalter (RCCBs) bieten Personen- und Sachschutz sowie einen Schutz vor elektrisch gezündeten Bränden gemäß DIN VDE 0100-410 und DIN VDE 0100-530. Netzspannungsunabhängig, sensitiv für Wechsel- und pulsierende Gleichfehlerströme, Berührungsschutz nach DGUV VS3 mit Schaltstellungsanzeige, Kurzschlussfestigkeit 1kA Stoßstromfestigkeit 0,25kA Betriebs-, bzw. Umgebungstemperatur -25°C bis +60°C Normen und Bestimmungen nach IEC/EN 61008 Klemmquerschnitt eindrähtig 1,5...25qmm Klemmlquerschnitt mehrdrähtig 2x25qmm Einbaubreite 70mm (4TE), Selektiver Typ Nein ( Nicht selektiv ) EX = Explosionsgeschützt Nein Schutzart IPX2 Technische Daten : 40A Fehlerstromschutzschalter 3-phasige Anwendung (400V AC Phase-Phase) Bemessungsbetriebsspannung typisch 230/400VAC Bemessungsspannung 400VAC Starkstrom üblich 50Hz 4-polig Bemessungsstrom 40A Bemessungsfehlerstrom 0,03A = 30mA Mit Verriegelungsvorrichtung Ja Abschaltcharakteristik unverzögert Fehlerstrom-Typ A Selektiver-Typ Nein Kurzzeitverzögerter Typ nein Berührungssicher Ja Bemessungsisolationsspannung 440V Ui Bemessungsstoßspannungsfestigkeit 4KV Kurzschlussfestigkeit (Icw) 1 kA Anschließbarer Leiterquerschnitt mehrdrähtig 2,5qmm bis 25qmm Anschließbarer Leiterquerschnitt eindrähtig bis 25qmm Umgebungstemperatur während des Betriebs -25...+55°C Schutzgrad IP20 Indoor in Schaltschrank Verschmutzungsgrad 2 Montageart: übliche 35mm Hutschiene / DIN Schiene Abmessungen: Breite in Teilungseinheiten = 4TE = 4x18mm = 72mm Kappen-Einbaumaß : 45mm Gerätesockelmaß : 80mm / Einbautiefe 70,5mm

6A Automat Sicherungsautomat Leitungsschutzschalter 6A Automat Sicherungsautomat Automat für den Stromkasten in der Hausverteilung typischer Einsatz Steuerkreise z.B. bei Wärmepumpe Schaltanlagen usw.  Charakteristik B nach DIN VDE 0641 Teil 11 für Leitungsschutz, Überlastungsschutz und Kurzschlussschutz für den Einbau in Schaltschrank auf 35mm Hutschiene  Technische Daten: Bemessungsspannung: 230V, 400V ( AC )  Schutzgrad IP20 Material:Kunststoff, Metall Farbe:grau Länge:85.00 mm Höhe :65.00 mm Breite: 18.00 mm Breite = 1TE = 1x Teileinheit = 18mm Für Hutschienenmobtage = 35mm übliche DIN-Schiene  Zusatzinfo zu TE = Teileinheit = Baubreite ( z.B. Sicherungsautomat hat auch 1TE Baubreite ) Einbaubreite 1TE der Geräte soll nach der Norm DIN 43880 zwischen 17,5 und 18,0 mm
