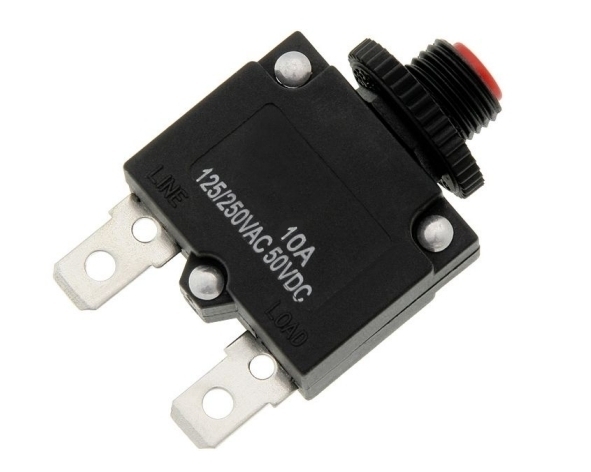

10A Sicherung Geräteschutzschalter mit Resetknopf bzw  RESET Taster thermischer Schutzschalter Diese Sicherung löst bei Überbelastung aus und kann mit dem Resetknopf wieder geschlossen werden. Die Anschlüße der Kabel wird durch übliche 6,3mm Flachsteckhülsen erreicht. Die Nennleistung wird dauerhaft erreicht, die Auslösung erfolgt bei einer Belastung von 110~150% der Nennleistung. Nennspannung bis 250V-AC oder bis 50V-DC  Einpoliger Drucktaster RESET Taster in Kleinbauweise Thermal Circuit Breaker Befestigungsmutter:Beschriftet mit PRESS TO RESET Typischer Einsatz: 12V und 24Volt Elektrische Systeme 230V oder 115Volt Elektrische Systeme Im Strombereich bis 10A Stromfluss Schaltkreisschutz und Energieverteilung Steuerungstechnik, Schaltschrankbau Kleingeräte, 19zoll Geräte usw. Wartung des Benzin oder Diesel Engine Im Bereich Wartung für elektrische Systeme Technische Daten: Einsatzbereich Spannung: 250V AC oder bis 50V DC Nennstrombereich bis 10A Temperatureinsatzbereich -20...60°C Verstärkte Isolation im Betätigungsbereich Betatigungsbereich IP40 Anschlussbereich IP00 Abmessungen: B: 29mm T: 15mm H: 23mm ( ohne Kontakte ) H: 46mm mit Kontakten und Drücker Einbautiefe : 35 mm Einbaumass: Bohrung mit Durchmesser 11mm Gewindedurchmesser: 10,6mm / Gewindelänge: 8,0mm / Durchmesser der Befestigungsmutter: 18mm   Steckkontakte: Flachsteckhülsen 6,3 x 0,8mm LINE = Eingang / LOAD = Ausgang ( z.B. in Reihe in die +Plus oder Phase verschalten )

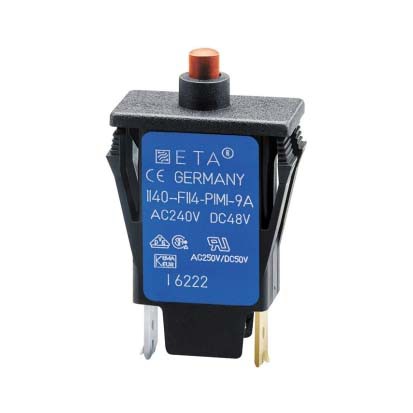

Einpoliger Automat, thermischer Schutzschalter in Kleinbauweise. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung Geräteschutzschalter ... Schutzschalter thermisch   Thermische Schutzschalter werden beispielsweise zum Schutz von Motoren oder Trafos eingesetzt. Sie besitzen einen Bimetallstreifen, der vom Strom durchflossen wird. Abhängig von der Stromstärke erwärmt sich das Bimetall. Bei zu hohem Überlaststrom krümmt sich der Metallstreifen, die Schaltmechanik wird ausgelöst und der Stromkreis ist unterbrochen.  Nennspannung bis 240Vac oder bis 48Vdc ( z.B. 12VDC / 24VDC )  Nennstrom 10A  Temperatureinsatzbereich -20...60°C (T60) verstärkte Isolation im Betätigungsbereich Spannungsfestigkeit  Betätigungsbereich Prüfspannung AC 3000V Isolationswiderstand > 100 MOhm (DC 500 V) Betätigungsbereich IP40 Anschlussbereich IP00 Abmessungen: 19 x 11 x 34,5 (40) mm  Einbautiefe : 40mm  Blende oben 25 x 14mm  Einbaumass: 22,2 x 11,3mm  Steckkontakte: 6,3 x 0,8mm  passendes Zubehör siehe (Zubehör-Register)

Einpoliger Automat, thermischer Schutzschalter in Kleinbauweise. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung Geräteschutzschalter  Thermische Schutzschalter werden beispielsweise zum Schutz von Motoren oder Trafos eingesetzt. Sie besitzen einen Bimetallstreifen, der vom Strom durchflossen wird. Abhängig von der Stromstärke erwärmt sich das Bimetall. Bei zu hohem Überlaststrom krümmt sich der Metallstreifen, die Schaltmechanik wird ausgelöst und der Stromkreis ist unterbrochen.  Nennspannung bis 240Vac oder bis 48Vdc ( z.B. 12VDC / 24VDC )  Nennstrom 12A  Temperatureinsatzbereich -20...60°C (T60) verstärkte Isolation im Betätigungsbereich Spannungsfestigkeit  Betätigungsbereich Prüfspannung AC 3000V Isolationswiderstand > 100 MOhm (DC 500 V) Betätigungsbereich IP40 Anschlussbereich IP00 Abmessungen: 19 x 11 x 34,5 (40) mm  Einbautiefe : 40 mm  Blende oben 25 x 14mm  Einbaumass: 22,2 x 11,3mm  Steckkontakte: 6,3 x 0,8mm  passendes Zubehör siehe (Zubehör-Register)

Einpoliger Automat, thermischer Schutzschalter in Kleinbauweise. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung Geräteschutzschalter  Thermische Schutzschalter werden beispielsweise zum Schutz von Motoren oder Trafos eingesetzt. Sie besitzen einen Bimetallstreifen, der vom Strom durchflossen wird. Abhängig von der Stromstärke erwärmt sich das Bimetall. Bei zu hohem Überlaststrom krümmt sich der Metallstreifen, die Schaltmechanik wird ausgelöst und der Stromkreis ist unterbrochen.  Nennspannung bis 240Vac oder bis 48Vdc ( z.B. 12VDC / 24VDC )  Nennstrom 16A  Temperatureinsatzbereich -20...60°C (T60) verstärkte Isolation im Betätigungsbereich Spannungsfestigkeit  Betätigungsbereich Prüfspannung AC 3000V Isolationswiderstand > 100 MOhm (DC 500 V) Betätigungsbereich IP40 Anschlussbereich IP00 Abmessungen: 19 x 11 x 34,5 (40) mm  Einbautiefe : 40 mm  Blende oben 25 x 14mm  Einbaumass: 22,2 x 11,3mm  Steckkontakte: 6,3 x 0,8mm  passendes Zubehör siehe (Zubehör-Register)

Einpoliger Automat, thermischer Schutzschalter in Kleinbauweise. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung Geräteschutzschalter  Thermische Schutzschalter werden beispielsweise zum Schutz von Motoren oder Trafos eingesetzt. Sie besitzen einen Bimetallstreifen, der vom Strom durchflossen wird. Abhängig von der Stromstärke erwärmt sich das Bimetall. Bei zu hohem Überlaststrom krümmt sich der Metallstreifen, die Schaltmechanik wird ausgelöst und der Stromkreis ist unterbrochen.  Nennspannung bis 240Vac oder bis 48Vdc ( z.B. 12VDC / 24VDC )  Nennstrom 6A  Temperatureinsatzbereich -20...60°C (T60) verstärkte Isolation im Betätigungsbereich Spannungsfestigkeit  Betätigungsbereich Prüfspannung AC 3000V Isolationswiderstand > 100 MOhm (DC 500 V) Betätigungsbereich IP40 Anschlussbereich IP00 Abmessungen: 19 x 11 x 34,5 (40) mm  Einbautiefe : 40 mm  Blende oben 25 x 14mm  Einbaumass: 22,2 x 11,3mm  Steckkontakte: 6,3 x 0,8mm  passendes Zubehör siehe (Zubehör-Register)

Einpoliger Automat, thermischer Schutzschalter in Kleinbauweise. Zuverlässiges Schaltverhalten durch Sprungschaltmechanismus und unbeeinflussbare Freiauslösung Geräteschutzschalter  Thermische Schutzschalter werden beispielsweise zum Schutz von Motoren oder Trafos eingesetzt. Sie besitzen einen Bimetallstreifen, der vom Strom durchflossen wird. Abhängig von der Stromstärke erwärmt sich das Bimetall. Bei zu hohem Überlaststrom krümmt sich der Metallstreifen, die Schaltmechanik wird ausgelöst und der Stromkreis ist unterbrochen.  Nennspannung bis 240Vac oder bis 48Vdc ( z.B. 12VDC / 24VDC )  Nennstrom 8A  Temperatureinsatzbereich -20...60°C (T60) verstärkte Isolation im Betätigungsbereich Spannungsfestigkeit  Betätigungsbereich Prüfspannung AC 3000V Isolationswiderstand > 100 MOhm (DC 500 V) Betätigungsbereich IP40 Anschlussbereich IP00 Abmessungen: 19 x 11 x 34,5 (40) mm  Einbautiefe : 40 mm  Blende oben 25 x 14mm  Einbaumass: 22,2 x 11,3mm  Steckkontakte: 6,3 x 0,8mm  passendes Zubehör siehe (Zubehör-Register)
