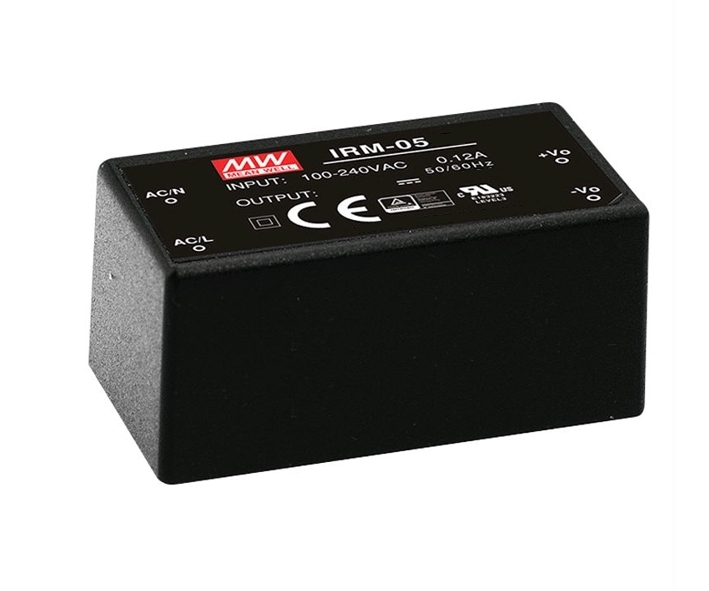

12V 5Watt Miniatur Netzteil  geschlossene Bauform, Leiterplattenmontage 12V 0,42A Netzteil Mininetzteil, Ultrakompakte 5Watt Netzteil, Netzmodul für die Leiterplattenmontage oder anlöten mit Litzen. 12V Festspannungsmodul. Ultrakompaktes Miniatur Netzteil als Printversion z.B. für die Platine mit stabilisiertem 12V Gleichspannungs Ausgang Kurzschluss- und Überlastgeschützt kompaktes Design komplett vergossen Ausgang: 12V Gleichspannung max. 0,42A = 420mA Leistung: 5,04 Watt  Vollbereich kompakt geschützt gegen: Kurzschluss / Überlast / Überspannung Kühlung: durch natürliche Konvektion Isolationsklasse II Technische Daten IRM05 : Eingangsspannung: 230Vac (85-305Vac oder auch 120-430VDC ) Eingangsfrequenz: 50/60Hz (47...440Hz )   Standby Verbrauch nach ERP / EuP kleiner 0,1W Ausgangsspannung bei voller Last: 12V DC +/- 2,5% Ausgangsstrom: 0...0,42A = 420mA  max. Leistung: 5,04Watt Überspannungsschutz Ausgang: 13,8...16,2V ( Z-Diode ) Wirkungsgrad: 75% Restwelligkeit: 200mVpp max. (100Hz) Setup/Rise Time 600ms / 30ms Arbeitstemperatur: -30°....+70°C Vibrationsfest bis 5G Standards: IEC62368-1, UL62368-1, TUV EN62368-1, EAC TP TC 004, BSMI CNS14336-1 approved EMC = Compliance to EN55022 (CISPR32) Class B, EN61000-3-2,-3 EMC Imunität: Compliance to EN61000-4-2,3,4,5,6,8,11 Abmessungen: B:45,7mm x T:25,4mm x H:21,5mm Anschluss über Printlötstifte Länge ca: 3,5mm RM der Lötstifte/Pins: Input: 10,8mm / Ausgang: 8,00mm / Lötstifte/Pin-Durchmesser: 1,04mm Pinabstand Eingang zu Ausgang: 38,5mm ( siehe Zeichnung weitere Bilder ) Gewicht: 33gr

24V 5Watt Miniatur Netzteil  geschlossene Bauform, Leiterplattenmontage 24V 0,23A Netzteil Mininetzteil, Ultrakompakte 5Watt Netzteil, Netzmodul für die Leiterplattenmontage oder anlöten mit Litzen. 24V Festspannungsmodul. Ultrakompaktes Miniatur Netzteil als Printversion z.B. für die Platine mit stabilisiertem 24V Gleichspannungs Ausgang Kurzschluss- und Überlastgeschützt kompaktes Design komplett vergossen Ausgang: 24V Gleichspannung max. 0,23A = 230mA Leistung: 5,52 Watt  Vollbereich kompakt geschützt gegen: Kurzschluss / Überlast / Überspannung Kühlung: durch natürliche Konvektion Isolationsklasse II Technische Daten IRM05 : Eingangsspannung: 230Vac (85-305Vac oder auch 120-430VDC ) Eingangsfrequenz: 50/60Hz (47...440Hz )   Standby Verbrauch nach ERP / EuP kleiner 0,1W Ausgangsspannung bei voller Last: 24V DC +/- 2,5% Ausgangsstrom: 0...0,23A = 230mA  max. Leistung: 5,52Watt Überspannungsschutz Ausgang: 27,6...32,4V ( Z-Diode ) Wirkungsgrad: 77% Restwelligkeit: 200mVpp max. (100Hz) Setup/Rise Time 600ms / 30ms Arbeitstemperatur: -30°....+70°C Vibrationsfest bis 5G Standards: IEC62368-1, UL62368-1, TUV EN62368-1, EAC TP TC 004, BSMI CNS14336-1 approved EMC = Compliance to EN55022 (CISPR32) Class B, EN61000-3-2,-3 EMC Imunität: Compliance to EN61000-4-2,3,4,5,6,8,11 Abmessungen: B:45,7mm x T:25,4mm x H:21,5mm Anschluss über Printlötstifte Länge ca: 3,5mm RM der Lötstifte/Pins: Input: 10,8mm / Ausgang: 8,00mm / Lötstifte/Pin-Durchmesser: 1,04mm Pinabstand Eingang zu Ausgang: 38,5mm ( siehe Zeichnung weitere Bilder ) Gewicht: 33gr

5Volt 5Watt Miniatur Netzteil  geschlossene Bauform, Leiterplattenmontage 5V 1A Netzteil Mininetzteil, Ultrakompakte 5Watt Netzteil, Netzmodul für die Leiterplattenmontage oder anlöten mit Litzen. 5Volt Festspannungsmodul. Ultrakompaktes Miniatur Netzteil als Printversion z.B. für die Platine mit stabilisiertem 5V Gleichspannungs Ausgang Kurzschluss- und Überlastgeschützt kompaktes Design komplett vergossen Ausgang: 5V Gleichspannung max. 1,0A = 1000mA Leistung: 5,0 Watt  Vollbereich kompakt geschützt gegen: Kurzschluss / Überlast / Überspannung Kühlung: durch natürliche Konvektion Isolationsklasse II Technische Daten IRM05 : Eingangsspannung: 230Vac (85-305Vac oder auch 120-430VDC ) Eingangsfrequenz: 50/60Hz (47...440Hz )   Standby Verbrauch nach ERP / EuP kleiner 0,1W Ausgangsspannung bei voller Last: 5V DC +/- 2,5% Ausgangsstrom: 0...1,0A = 1000mA  max. Leistung: 5,0Watt Überspannungsschutz Ausgang: 5,75...6,75V ( Z-Diode ) Wirkungsgrad: 71% Restwelligkeit: 200mVpp max. (100Hz) Setup/Rise Time 600ms / 30ms Arbeitstemperatur: -30°....+70°C Vibrationsfest bis 5G Standards: IEC62368-1, UL62368-1, TUV EN62368-1, EAC TP TC 004, BSMI CNS14336-1 approved EMC = Compliance to EN55022 (CISPR32) Class B, EN61000-3-2,-3 EMC Imunität: Compliance to EN61000-4-2,3,4,5,6,8,11 Abmessungen: B:45,7mm x T:25,4mm x H:21,5mm Anschluss über Printlötstifte Länge ca: 3,5mm RM der Lötstifte/Pins: Input: 10,8mm / Ausgang: 8,00mm / Lötstifte/Pin-Durchmesser: 1,04mm Pinabstand Eingang zu Ausgang: 38,5mm ( siehe Zeichnung weitere Bilder ) Gewicht: 33gr
