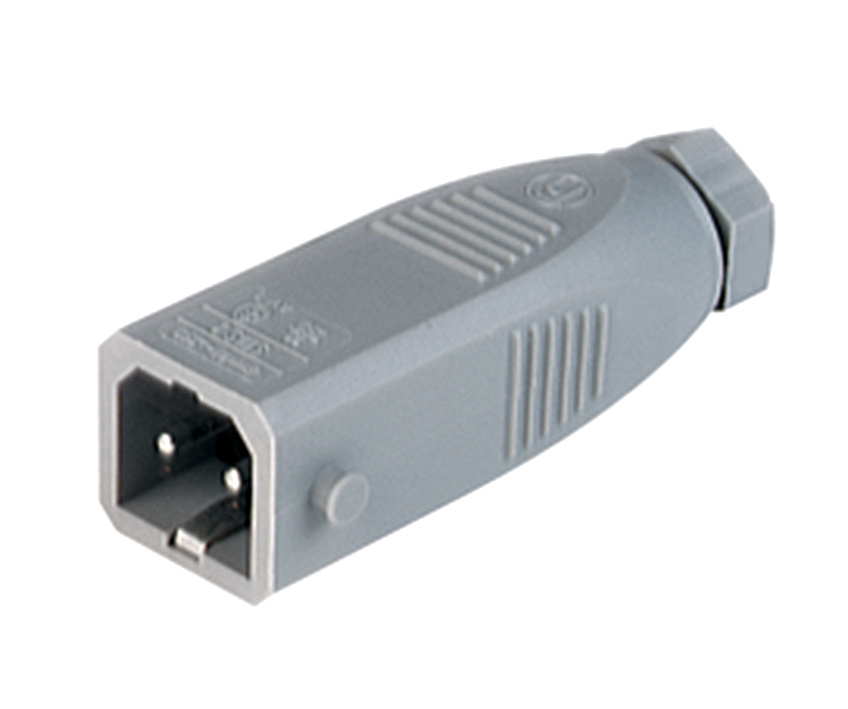

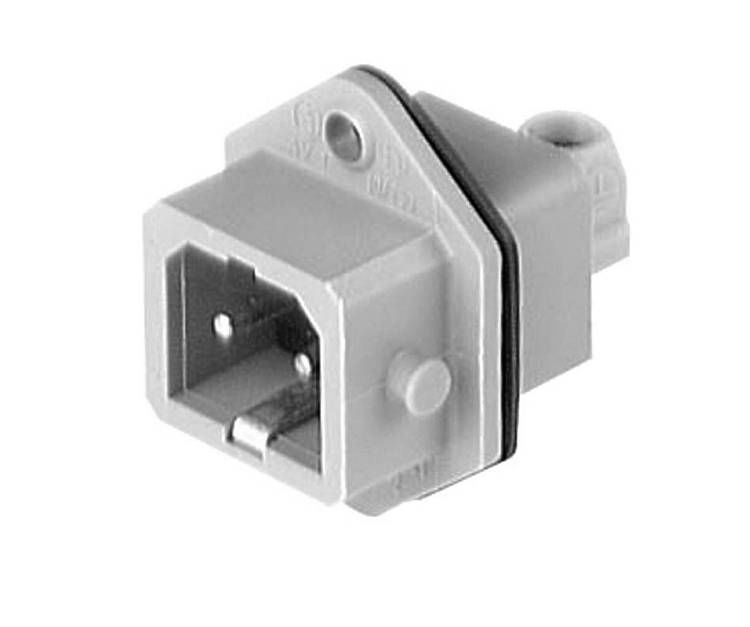

3pol Einbaustecker IP54 Steckverbinder 16A 250V STASEI2 ST-Serie von HIRSCHMANN 3pol. (2-poliger+PE) Einbaustecker mit Flachdichtung Aus schlag- und bruchsicherem Polyamid (grau) für Netzspannungs-und Steuerleitungsanschlüsse Anschlüsse schraubbar im verriegelten Zustand spritzwassergeschützt (IP54) Belastbarkeit 250V/16A-AC/10A-DC Kontaktstiftdurchmesser 2,0mm Schutzkontakt voreilend Leitungsquerschnitt: max. 1,5qmm Leitungsdose, gerade Bauform Betriebsspannung: bis 250V AC Betriebsstrom bei AC bis 16A bei DC bis 10A  Polzahl: 2 + PE  Abmessungen 22 x 31,5mm ( Zeichnung siehe weitere Bilder )  Optional hierzu passend erhältlich ( siehe auch im Zubehör Register )   Bst Nr 39-855-04040 = Sicherungsbügel = STASI-2 Bst Nr 39-855-04000 = 3pol IP54 Kupplung ( Kabelbuchse, Kabelkupplung, female )  Bst Nr 39-855-04020 = 3pol IP54 Stecker ( Kabelstecker, male )  Bst Nr 39-855-04030 = 3pol IP54 Einbaustecker ( male ) für Schaltafel, Panel ö.ä.

3pol Netzstecker / Netzkupplung IP54 bis 16A 250V für Netzspannungs-und Steuerleitungsanschlüsse  Typischer Einsatz Rolladenbau, Markisen, Steuerungen, Motoren, Beleuchtung usw.  Kompakte Steckverbinder für Netzspannungs- und Steuerleitungsanschluss. STAK20 Hirschmann ST-Serie von HIRSCHMANN  Robuste Bauweise, durch Sicherungsbügel, rüttelsichere Steckverbindung, konfektionierbare und umspritzte Versionen. Schutz durch Gummidichtung gegen Staub und Spritzwasser Schutzgrad IP54. Leitungsdose mit Zugentlastung  3polig  ( 2pol N-L +PE) Kabelkupplung mit Flachdichtung Aus schlag- und bruchsicherem Polyamid (grau) für Netzspannungs-und Steuerleitungsanschlüsse Leitungsskupplung, gerade Bauform, integrierte Zugentlastung Betriebsspannung: bis 250V AC / DC  Belastbarkeit / Betriebsstrom: bei AC bis 16A bei DC bis 10A Durchgangswiderstand: <5mW Kontaktwerkstoff: CuZn verzinnt Anschlussart: Schrauben ( Schraubkontakte )  Kabeldurchmesser 4 mm - 6,5 mm Material (Steckbereich) verzinnt Montage Kabelmontage Polzahl 2 (+ Erdung) Für Kabel-Querschnitt bis 1,5qmm Schutzart: IP54 ( Outdoor Indoor )  Schmutzungsgrad: 3 Umgebungstemperatur: -30...+90°C Abmessungen: Frontseitig: 17 x 18mm (mit Zapfen: 21,7mm)  siehe auch weitere Bilder Zeichnung  Länge: 63,5mm mit Endverschraubung Optional hierzu passend erhältlich ( siehe auch im Zubehör Register )  Bst Nr 39-855-04040 = Sicherungsbügel = STASI-2 Bst Nr 39-855-04000 = 3pol IP54 Kupplung ( Kabelbuchse, Kabelkupplung, female )  Bst Nr 39-855-04020 = 3pol IP54 Stecker ( Kabelstecker, male )  Bst Nr 39-855-04030 = 3pol IP54 Einbaustecker ( male ) für Schaltafel, Panel ö.ä.

3pol Netzstecker IP54 Steckverbinder mit Dichtung bis 16A 250V für Netzspannungs-und Steuerleitungsanschlüsse   Typischer Einsatz Rolladenbau, Markisen, Steuerungen, Motoren, Beleuchtung usw.  Kompakte Steckverbinder für Netzspannungs- und Steuerleitungsanschluss. STAK20 Hirschmann ST-Serie von HIRSCHMANN  Robuste Bauweise, durch Sicherungsbügel, rüttelsichere Steckverbindung, konfektionierbare und umspritzte Versionen. Schutz durch Gummidichtung gegen Staub und Spritzwasser Schutzgrad IP54. Leitungsstecker mit Zugentlastung  3polig  ( 2pol N-L +PE) Kabelstecker mit Flachdichtung Aus schlag- und bruchsicherem Polyamid (grau) für Netzspannungs-und Steuerleitungsanschlüsse  Leitungsskupplung, gerade Bauform, integrierte Zugentlastung Betriebsspannung: bis 250V AC / DC  Belastbarkeit / Betriebsstrom: bei AC bis 16A bei DC bis 10A Durchgangswiderstand: <5mW Kontaktwerkstoff: CuZn verzinnt Anschlussart: Schrauben ( Schraubkontakte )  Kabeldurchmesser 4 mm - 6,5 mm Material (Steckbereich) verzinnt Montage Kabelmontage Polzahl 2 (+ Erdung) Für Kabel-Querschnitt bis 1,5qmm Schutzart: IP54 ( Outdoor Indoor )  Schmutzungsgrad: 3 Umgebungstemperatur: -30...+90°C Abmessungen: Frontseitig: 17 x 18mm (mit Zapfen: 21,7mm)  siehe auch weitere Bilder Zeichnung  Länge: 63,5mm mit Endverschraubung Optional hierzu passend erhältlich ( siehe auch im Zubehör Register )  Bst Nr 39-855-04040 = Sicherungsbügel = STASI-2 Bst Nr 39-855-04000 = 3pol IP54 Kupplung ( Kabelbuchse, Kabelkupplung, female )  Bst Nr 39-855-04020 = 3pol IP54 Stecker ( Kabelstecker, male )  Bst Nr 39-855-04030 = 3pol IP54 Einbaustecker ( male ) für Schaltafel, Panel ö.ä.

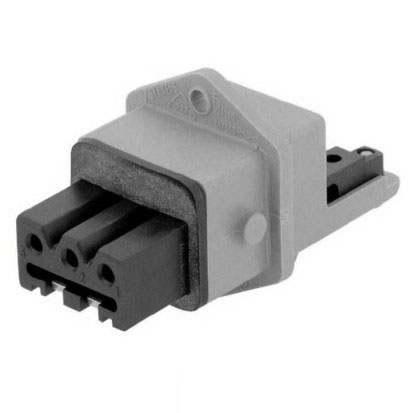

4pol Einbaubuchse IP54 Buchse bis 16A 400V  Typischer Einsatz Rolladenbau, Markisen, Steuerungen, Motoren, Beleuchtung usw.  Kompakte Steckverbinder für Netzspannungs- und Steuerleitungsanschluss. Kontaktart gefederte Buchse Leitungsquerschnitt max. 1,5qmm Polzahl 4Kontakte = 3polig plus 1x PE Stiftdurchmesser je 2mm Bemessungsspannung Einsatz bis AC = 400V oder DC bis 250V Belastbarkeit / Bemessungsstrom bis 16A bei ACV oder bis 10A bei DC  Durchgangswiderstand <= 5 mOhm Anschlußart schrauben / Schraubkontakte  Gehäusebefestigung Schrauben Schutzgrad IP54 (IEC 60529) IP54 Verschmutzungsgrad 3 Temperaturbereich -30 ºC bis +90 ºC.  Abmesssungen: 28 x 33 x 57mm  ( siehe auch weitere Bilder Zeichnung )  Optional hierzu passend erhältlich Bst Nr 39-855-04290 = Sicherungsbügel = STASI-3 Bst Nr 39-855-04200 = 4pol IP54 Kupplung ( Kabelbuchse, Kabelkupplung, female )  Bst Nr 39-855-04150 = 4pol IP54 Stecker ( Kabelstecker, male )  Bst Nr 39-855-04290 = 4pol IP54 Einbaubuchse ( female ) für Schaltafel, Panel ö.ä.  Bst Nr 39-855-04250 = 4pol IP54 Einbaustecker ( male ) für Schaltafel, Panel ö.ä. Bst Nr 39-855-04260 = 4pol IP54 Aufbaustecker ( male ) Aufputzversion / Aufbauversion

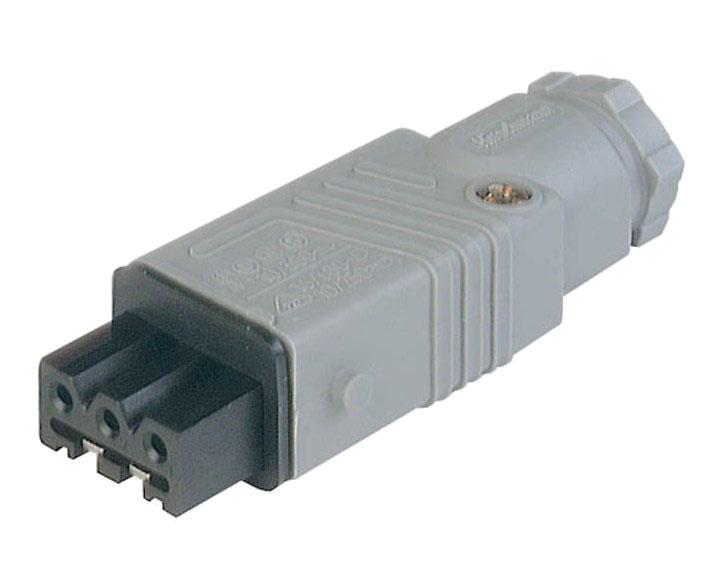

4pol Netzkupplung ( female ) IP54 Steckverbinder mit Dichtung bis 16A 250V für Netzspannungs-und Steuerleitungsanschlüsse    Typischer Einsatz Rolladenbau, Markisen, Steuerungen, Motoren, Beleuchtung usw.  Kompakte Steckverbinder für Netzspannungs- und Steuerleitungsanschluss. Robuste Bauweise, durch Sicherungsbügel, rüttelsichere Steckverbindung, konfektionierbare und umspritzte Versionen. Schutz durch Gummidichtung gegen Staub und Spritzwasser Schutzgrad IP54. Leitungsstecker mit Zugentlastung   STAK3 4pol Steckverbinder ST-Serie von HIRSCHMANN 4pol (3-poliger+PE) Leitungsstecker mit Zugentlastung  Aus schlag- und bruchsicherem Polyamid (grau) für Netzspannungs-und Steuerleitungsanschlüsse  Anschlüsse schraubbar  im verriegelten Zustand spritzwassergeschützt (IP54)  Belastbarkeit bis 250V bei AC 16A oder 10A bei DC  Kontaktstiftdurchmesser 2,0mm Kabeldurchmesser 6mm - 10mm Material (Gehäuse) PA Material (Steckbereich) verzinnt Montage Kabelmontage Polzahl 3 (+ Erdung) = 4polig Querschnitt bis  1,5qmm  Schutzkontakt voreilend  Leitungsquerschnitt: max. 1,5qmm  Leitungsverschraubung: PG11 Abmessungen bzw. Zeichnung siehe weitere Bilder   Optional hierzu passend erhältlich  Bst Nr 39-855-04290 = Sicherungsbügel = STASI-3 Bst Nr 39-855-04200 = 4pol IP54 Kupplung ( Kabelbuchse, Kabelkupplung, female )  Bst Nr 39-855-04150 = 4pol IP54 Stecker ( Kabelstecker, male )  Bst Nr 39-855-04290 = 4pol IP54 Einbaubuchse ( female ) für Schaltafel, Panel ö.ä.  Bst Nr 39-855-04250 = 4pol IP54 Einbaustecker ( male ) für Schaltafel, Panel ö.ä. Bst Nr 39-855-04260 = 4pol IP54 Aufbaustecker ( male ) Aufputzversion / Aufbauversion

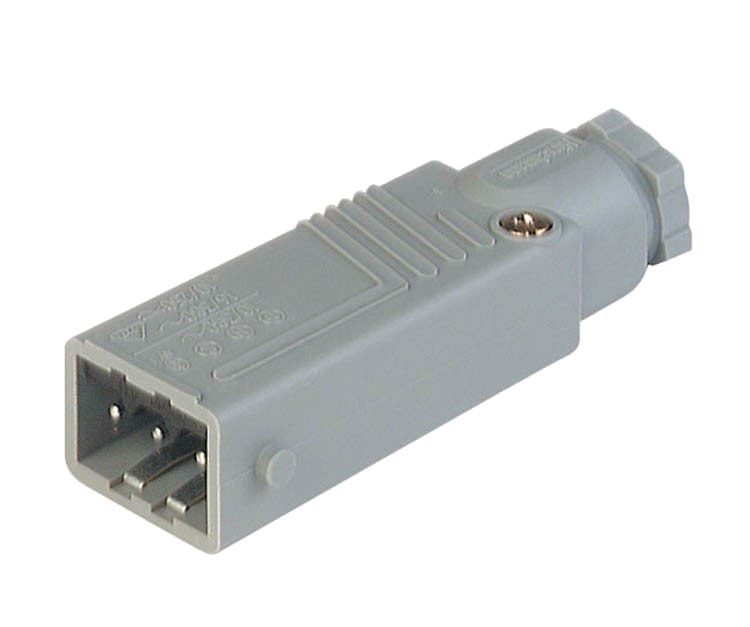

4pol Netzstecker IP54 Steckverbinder mit Dichtung bis 16A 250V für Netzspannungs-und Steuerleitungsanschlüsse   Typischer Einsatz Rolladenbau, Markisen, Steuerungen, Motoren, Beleuchtung usw.  Kompakte Steckverbinder für Netzspannungs- und Steuerleitungsanschluss. Robuste Bauweise, durch Sicherungsbügel, rüttelsichere Steckverbindung, konfektionierbare und umspritzte Versionen. Schutz durch Gummidichtung gegen Staub und Spritzwasser Schutzgrad IP54. Leitungsstecker mit Zugentlastung  STAS3 4pol Stecker ST-Serie von HIRSCHMANN 4pol (3-poliger+PE) Leitungsstecker mit Zugentlastung Aus schlag- und bruchsicherem Polyamid (grau) für Netzspannungs-und Steuerleitungsanschlüsse Anschlüsse schraubbar im verriegelten Zustand spritzwassergeschützt (IP54) Belastbarkeit bis 250V bei AC 16A oder 10A bei DC Kontaktstiftdurchmesser 2,0mm Kabeldurchmesser 6mm - 10mm Material (Gehäuse) PA Material (Steckbereich) verzinnt Montage Kabelmontage Polzahl 3 (+ Erdung) = 4polig Querschnitt bis  1,5qmm  Schutzkontakt voreilend Leitungsquerschnitt: max. 1,5qmm Leitungsverschraubung: PG11 Abmessungen bzw. Zeichnung siehe weitere Bilder  Optional hierzu passend erhältlich Bst Nr 39-855-04290 = Sicherungsbügel = STASI-3 Bst Nr 39-855-04200 = 4pol IP54 Kupplung ( Kabelbuchse, Kabelkupplung, female )  Bst Nr 39-855-04150 = 4pol IP54 Stecker ( Kabelstecker, male )  Bst Nr 39-855-04290 = 4pol IP54 Einbaubuchse ( female ) für Schaltafel, Panel ö.ä.  Bst Nr 39-855-04250 = 4pol IP54 Einbaustecker ( male ) für Schaltafel, Panel ö.ä. Bst Nr 39-855-04260 = 4pol IP54 Aufbaustecker ( male ) Aufputzversion / Aufbauversion

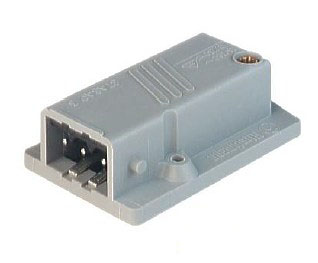

STASAP3N ST-Serie von HIRSCHMANN 4-polig (3-poliger+PE) Kompakte Steckverbinder für Netzspannungs- und Steuerleitungsanschluss Robuste Bauweise, durch Sicherungsbügel rüttelsichere Steckverbindung, konfektionierbare und umspritzte Versionen Anbau- Aufbaustecker mit ebener Grundplatte. Aus schlag- und bruchsicherem Polyamid (grau) Für Netzspannungs-und Steuerleitungsanschlüsse im industriellen Maschinenbau, Rolladenbau usw. Klemmstelle innen schraubbar Leitungsquerschnitt: max. 1,5mm im verriegelten Zustand spritzwassergeschützt (IP54) Bemessung bis 400VAC 16A oder 250V DC 10A Kontaktwiderstand <= 5 mOhm Kontaktstiftdurchmesser 2,0mm Schutzkontakt voreilend Flammwiedrig UL94HB / UL94V-0 Temperatrureinsatzbereich :-30 °C to +90 °C Schutzklasse IP54 (IEC60529) Abmessungen: 65,5 x 38 x 21mm (siehe Zeichnung)

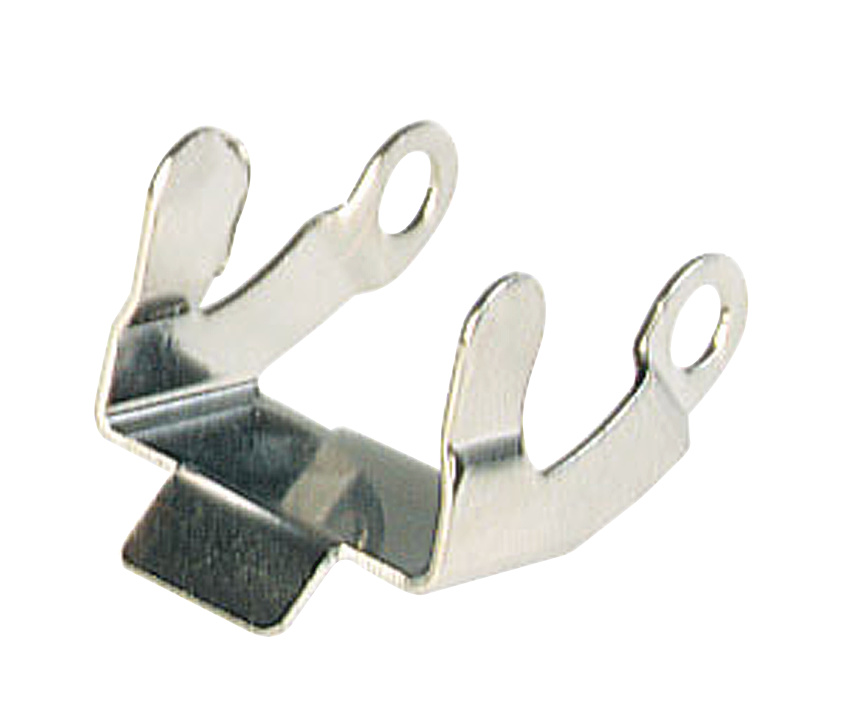

Sicherungsbügel zur Serie ST2 STASI2, geeignet für alle 3pol. (2+Erde) der ST Serie Abmessungen B:21,7mm L:22mm  mit 2x 4,2mm Bohrungen Siehe auch weitere Bilder = Zeichnung  Optional hierzu passend erhältlich ( siehe auch im Zubehör Register )  Bst Nr 39-855-04040 = Sicherungsbügel = STASI-2 Bst Nr 39-855-04000 = 3pol IP54 Kupplung ( Kabelbuchse, Kabelkupplung, female )  Bst Nr 39-855-04020 = 3pol IP54 Stecker ( Kabelstecker, male )  Bst Nr 39-855-04030 = 3pol IP54 Einbaustecker ( male ) für Schaltafel, Panel ö.ä.

Geeignet für alle 4pol. (3+Erde) und 6pol. (5+Erde) der ST Serie Abm.: B:28,5mm L:26mm Mit 2x 4,5mm Bohrungen
