4pol Einbaubuchse IP54 Buchse bis 16A 400V STAKEI3N
Artikelnummer: 39-855-04290
Produktinformationen "4pol Einbaubuchse IP54 Buchse bis 16A 400V STAKEI3N"
4pol Einbaubuchse IP54 Buchse bis 16A 400V
Typischer Einsatz Rolladenbau, Markisen, Steuerungen, Motoren, Beleuchtung usw. Kompakte Steckverbinder für Netzspannungs- und Steuerleitungsanschluss.
- Kontaktart gefederte Buchse
- Leitungsquerschnitt max. 1,5qmm
- Polzahl 4Kontakte = 3polig plus 1x PE
- Stiftdurchmesser je 2mm
- Bemessungsspannung Einsatz bis AC = 400V oder DC bis 250V
- Belastbarkeit / Bemessungsstrom bis 16A bei ACV oder bis 10A bei DC
- Durchgangswiderstand <= 5 mOhm
- Anschlußart schrauben / Schraubkontakte
- Gehäusebefestigung Schrauben
- Schutzgrad IP54 (IEC 60529) IP54
- Verschmutzungsgrad 3
- Temperaturbereich -30 ºC bis +90 ºC.

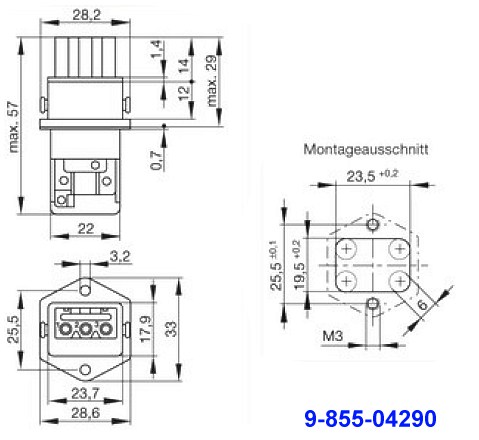

- Abmesssungen: 28 x 33 x 57mm ( siehe auch weitere Bilder Zeichnung )
Optional hierzu passend erhältlich
- Bst Nr 39-855-04290 = Sicherungsbügel = STASI-3
- Bst Nr 39-855-04200 = 4pol IP54 Kupplung ( Kabelbuchse, Kabelkupplung, female )
- Bst Nr 39-855-04150 = 4pol IP54 Stecker ( Kabelstecker, male )
- Bst Nr 39-855-04290 = 4pol IP54 Einbaubuchse ( female ) für Schaltafel, Panel ö.ä.
- Bst Nr 39-855-04250 = 4pol IP54 Einbaustecker ( male ) für Schaltafel, Panel ö.ä.
- Bst Nr 39-855-04260 = 4pol IP54 Aufbaustecker ( male ) Aufputzversion / Aufbauversion
