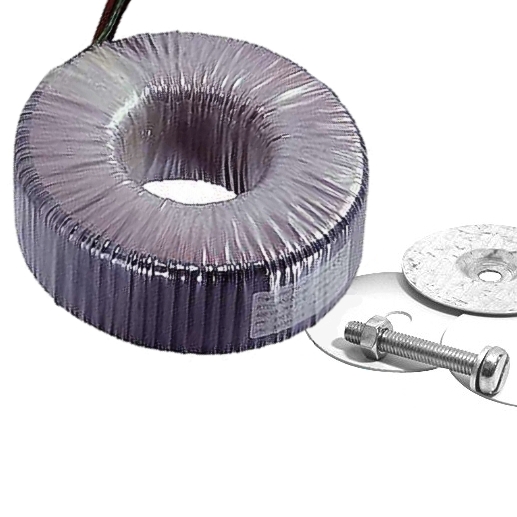

1000VA  Trafo 230V auf 2x 18V je 27,8A oder 230V auf 1x 36VAC mit 27,8A  18VAC Trafo mit höher Leistung. Ideal für Neuaufbau oder auch als Ersatztrafo mit opzionalem Gleichrichter und Elko für die 24V DC Steuerungstechnik,  Verstärker, Baugruppen, Beleuchtung verwendbar.  Technische Daten des Trafos :  Leistung: 1000VA Ringkerntrafo mit galvanischer Trennung zwischen Eingang und Ausgang  Eingangsspannung / Primärspannung 230VAC ( Range +/-10% = 207-253VAC ) 47-60Hz Ausgangsspannung / Sekundärspannung 2x18V ( Nennspannung bei Input 230VAC ) Ausgangsstrom bei 2x18V je 27,7A somit bei Betrieb des Trafos in Parallelschaltung der Ausgangswicklung auf 1x18VAC = 55,45A Serienschaltung der Ausgangswicklung auf 1x36VAC = 27,7A Kernverluste: 4,8W / Kupferverluste: 43W Leerlaufspannung Ausgang ohne Last 2x18,8VAC Leerlaufstrom, typ. (230V): 38mA Kabelanschlüße je 200mm : Eingang : Gelb - Gelb ( DM 1,5mm ) = Anschlüsse: 2x gelb = 230VAC Eingang Kupferdraht / Wickeldraht DM 1,4mm mit Isolierschlauch überzogen Doppelt isoliert über die ganze Länge mit 200mm länge und 10mm Drähte abisoliert Schutzart IP00 Normen und Zulassungen: Prüfspannung (prim./sek.) = 4,2 kVTemperaturbeständigkeit 60-70°CBetriebstemperatur, max. 120 °CEndtemperatur im Kurzschlussfall, max. 200 °CIsolationswiderstand, min. (500V DC)10 MOhmErfüllt Normen :  UNE EN 61558 \ UNE-EN 60204-1:2019 \ 2011/65/EU ( RoHs Ja )CEM2014/30/ EU n1107/2009 \ 2014/35/UE AAnlaufkurzströme Die Ringkerntransformatoren weisen beim Anlauf in der Regel höhere Kurzzeitströme auf als herkömmliche Transformatoren, da im Kern keine Luftspalte vorhanden sind. Aus diesem Grund empfehlen wir Ihnen, die Stromversorgung mit trägen Sicherungen. Empfohlene Primärsicherung 5.5A Abmessungen: Durchmesser: 165mm / Höhe: 77mm Gewicht: 7,1Kgr. Lieferung inkl. Befestigungssatz 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation Zusatzinformationen ( siehe auch weitere Bilder ) :  Plan-1 = Beschaltung des Trafos 2x 18VAC Ausgang = 2x 500VA = 2x 27,8A Plan-2 = Beschaltung des Trafos 1x 18VAC Ausgang = 1x 1000VA = 1x 55,55A Plan-3 = Beschaltung des Trafos 1x 36VAC Ausgang = 1x 1000VA = 1x 27,8A  Emfohlene Produkte für den Ausgang des Trafos über Gleichrichterdioden für den Aufbau eines 24V DC Hochleistungsnetzteils mittels diesem Kupfertrafo  Art-Nr   9-640-00352 = Gleichr. Hochlast    246A = 2xDioden je bis 123A 200V UF0,9V Art-Nr 25-716-00024 = Elko 10000 uf 100V steh. H:63x40mm RM:10 bis 105°C FTCAP Art-Nr 31-842-00232 = ATC   30A Sicherung Stecksicherung ( Niedervolt-Sicherung ) Art-Nr 31-843-00130 = ATC Sicherungshalter bis 30A  Alternativ  Art-Nr 31-842-00430 = AGU  30A Sicherung 38x10mm ( Niedervolt-Sicherung )  Art-Nr 31-843-00045 = AGU Sicherungshalter 2-fach mit Kabelanschluß  Art-Nr 39-400-00002 = Verteilerblock  vergoldet

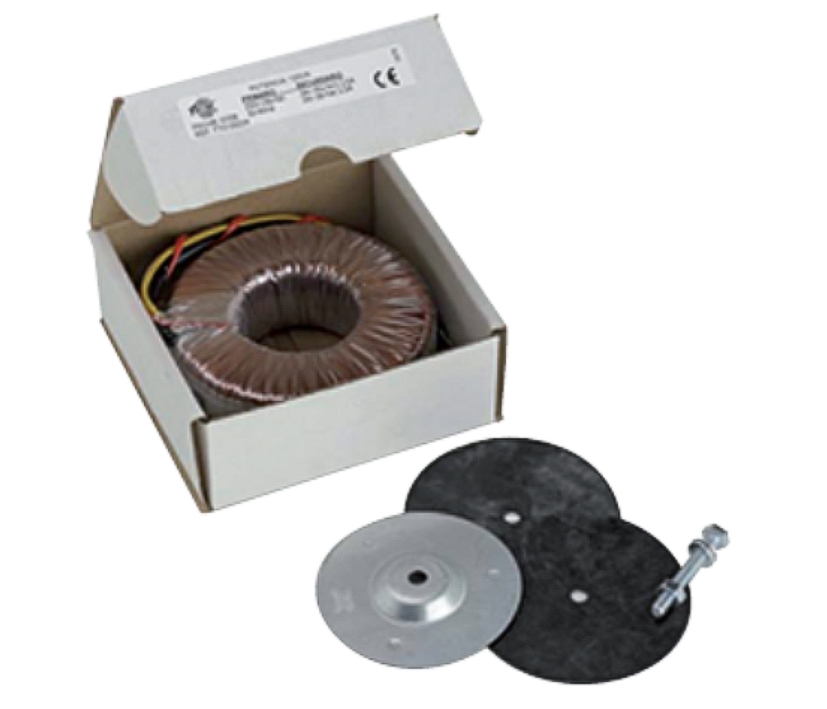

22VAC 1000VA Ringkerntrafo 2x22V oder 1x 44V Transformator für Anwendungen aller Art   Ideal für Neuaufbau oder auch als Ersatztrafo für die Steuerungstechnik, Verstärker, Baugruppen, Beleuchtungstechnik usw.  Eingang: 230Vac 50/60Hz +/-10% ( 207...253VAC )  Leistung: 1000VA Galvanisch getrennt Belastbarkeit 1000VA = 2x 22,73A je 22V Wicklung Ausgang 2x 22VAC je 22,73A  Kann auch auf 1x 22V  45,46A verschaltet werden  Kann auch auf 1x 44V  22,73A verschaltet werden ( siehe auch weitere Bilder )  Anschlüsse: 2x gelb = 230VAC Eingang Ausgangswicklung-1 = 22VAC Grün-Rot Ausgangswicklung-2 = 22VAC Braun-Blau Leerlaufstrom, typ. (230V): 38mA / Kernverlust, typ.: 4,3W Schutzart IP00 Isolationsklasse: TA40/E Abm.: Durchmesser: 160mm / Höhe: ca. 72mm Gewicht: 6,95Kg

50VAC 1000VA Ringkerntrafo 2x50VAC je 10A oder 1x 100V Transformator für Anwendungen aller Art   Ideal für Neuaufbau oder auch als Ersatztrafo für die Steuerungstechnik, Verstärker, Baugruppen, Beleuchtungstechnik usw.  Eingang: 230Vac 50/60Hz +/-10% ( 207...253VAC )  Leistung: 1000VA Galvanisch getrennt Belastbarkeit 1000VA = 2x 10,0A je 50V Wicklung Ausgang 2x 50V AC je 10A  Kann auch auf 1x 50V  20A verschaltet werden  Kann auch auf 1x 100V  10A verschaltet werden ( siehe auch weitere Bilder )  Anschlüsse: 2x gelb = 230VAC Eingang Ausgangswicklung-1 = 50VAC Grün-Rot Ausgangswicklung-2 = 50VAC Braun-Blau Leerlaufstrom, typ. (230V): 38mA / Kernverlust, typ.: 4,3W Schutzart IP00 Isolationsklasse: TA40/E Abm.: Durchmesser: 160mm / Höhe: ca. 72mm Gewicht: 6,95Kg
