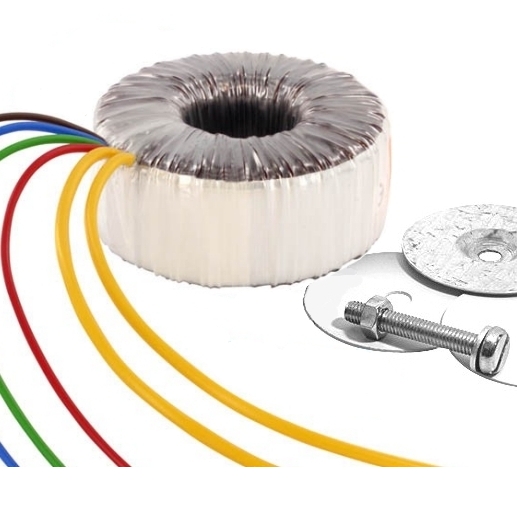

12VAC 300VA Ringkerntrafo 2x12V oder 1x 24V Transformator für Anwendungen aller Art Ideal für Neuaufbau oder auch als Ersatztrafo für die Beleuchtungstechnik, Steuerungstechnik, Verstärker, Baugruppen, Beleuchtungstechnik, Halogentrafo usw.  Die 300VA Trafoversion ersetzt z.B. natürlich auch die Vorgängerversionen mit 250VA Leistung Eingang: 230Vac 50/60Hz +/-10% ( 207...253VAC )  Leistung: 300VA Galvanisch getrennt Belastbarkeit 300VA = 2x 12,5A je 12V Wicklung Ausgang 2x 12VAC je 12,50A  Kann auch auf 1x 12V  25A verschaltet werden Kann auch auf 1x 24V  12,5A verschaltet werden ( siehe auch weitere Bilder )  Anschlüsse: 2x gelb = 230VAC Eingang Ausgangswicklung-1 = 12VAC Grün-Rot Ausgangswicklung-2 = 12VAC Braun-Blau Leerlaufstrom, typ. (230V): 17mA / Kernverlust, typ.: 1,7W Schutzart IP00 Isolationsklasse: TA40/E Abm.: Durchmesser: 115mm / Höhe: ca. 58mm gewicht: 3,2Kg  Lieferung inkl. Befestigungssatz 1 x Metallscheibe als Druckplatte, 2 x Gummiringe zur Isolation

18VAC 300VA Ringkerntrafo 2x18V oder 1x 36V Transformator für Anwendungen aller Art  Ideal für Neuaufbau oder auch als Ersatztrafo für die Steuerungstechnik, Verstärker, Baugruppen, Beleuchtungstechnik, Halogentrafo usw. Eingang: 230Vac 50/60Hz +/-10% ( 207...253VAC )  Leistung: 300VA Galvanisch getrennt Belastbarkeit 300VA = 2x 8,33A je 18V Wicklung Ausgang 2x 18VAC je 8,33A  Kann auch auf 1x 18V  16,6A verschaltet werden  Kann auch auf 1x 36V  8,33A verschaltet werden ( siehe auch weitere Bilder )  Anschlüsse: 2x gelb = 230VAC Eingang Ausgangswicklung-1 = 18VAC Grün-Rot Ausgangswicklung-2 = 18VAC Braun-Blau Leerlaufstrom, typ. (230V): 17mA / Kernverlust, typ.: 1,7W Schutzart IP00 Isolationsklasse: TA40/E Abm.: Durchmesser: 115mm / Höhe: ca. 58mm gewicht: 3,2Kg  Lieferung inkl. Befestigungssatz 1 x Metallscheibe als Druckplatte, 2 x Gummiringe zur Isolation

22VAC 300VA Ringkerntrafo 2x22V oder 1x 44V Transformator für Anwendungen aller Art  Ideal für Neuaufbau oder auch als Ersatztrafo für die Steuerungstechnik, Verstärker, Baugruppen, Beleuchtungstechnik, Halogentrafo usw. Eingang: 230Vac 50/60Hz +/-10% ( 207...253VAC )  Leistung: 300VA Galvanisch getrennt Belastbarkeit 300VA = 2x 6,82A je 22V Wicklung Ausgang 2x 22VAC je 6,82A  Kann auch auf 1x 22V  13,6A verschaltet werden  Kann auch auf 1x 44V  6,82A verschaltet werden ( siehe auch weitere Bilder )  Anschlüsse: 2x gelb = 230VAC Eingang Ausgangswicklung-1 = 22VAC Grün-Rot Ausgangswicklung-2 = 22VAC Braun-Blau Leerlaufstrom, typ. (230V): 17mA / Kernverlust, typ.: 1,7W Schutzart IP00 Isolationsklasse: TA40/E Abm.: Durchmesser: 115mm / Höhe: ca. 58mm gewicht: 3,2Kg  Lieferung inkl. Befestigungssatz 1 x Metallscheibe als Druckplatte, 2 x Gummiringe zur Isolation Ersetzt auch Trafos in Geräte der bis 300VA Leistungsklasse mit 21V, 22V, 23V AC und  41V 42V 43V 44V AC

25VAC 300VA Ringkerntrafo 2x25V oder 1x 50V Transformator für Anwendungen aller Art  Ideal für Neuaufbau oder auch als Ersatztrafo für die Steuerungstechnik, Verstärker, Baugruppen, Beleuchtungstechnik, Halogentrafo usw. Eingang: 230Vac 50/60Hz +/-10% ( 207...253VAC )  Leistung: 300VA Galvanisch getrennt Belastbarkeit 300VA = 2x 6A je 25V Wicklung Ausgang 2x 25VAC je 6,0A  Kann auch auf 1x 25V  12A verschaltet werden  Kann auch auf 1x 50V  6,0A verschaltet werden ( siehe auch weitere Bilder )  Anschlüsse: 2x gelb = 230VAC Eingang Ausgangswicklung-1 = 25VAC Grün-Rot Ausgangswicklung-2 = 25VAC Braun-Blau Leerlaufstrom, typ. (230V): 17mA / Kernverlust, typ.: 1,7W Schutzart IP00 Isolationsklasse: TA40/E Abm.: Durchmesser: 115mm / Höhe: ca. 58mm gewicht: 3,2Kg  Lieferung inkl. Befestigungssatz 1 x Metallscheibe als Druckplatte, 2 x Gummiringe zur Isolation Ersetzt auch Trafos in Geräte der bis 300VA Leistungsklasse mit 24V, 25V, 26V AC und  48V 49V 50V 52V AC

30VAC 300VA Ringkerntrafo 2x30V oder 1x 60V Transformator für Anwendungen aller Art  Ideal für Neuaufbau oder auch als Ersatztrafo für die Steuerungstechnik, Verstärker, Baugruppen, Beleuchtungstechnik, Halogentrafo usw. Eingang: 230Vac 50/60Hz +/-10% ( 207...253VAC )  Leistung: 300VA Galvanisch getrennt Belastbarkeit 300VA = 2x 5A je 30V Wicklung Ausgang 2x 30VAC je 5,0A  Kann auch auf 1x 30V  10A verschaltet werden  Kann auch auf 1x 60V  5,0A verschaltet werden ( siehe auch weitere Bilder )  Anschlüsse: 2x gelb = 230VAC Eingang Ausgangswicklung-1 = 30VAC Grün-Rot Ausgangswicklung-2 = 30VAC Braun-Blau Leerlaufstrom, typ. (230V): 17mA / Kernverlust, typ.: 1,7W Schutzart IP00 Isolationsklasse: TA40/E Abm.: Durchmesser: 115mm / Höhe: ca. 58mm gewicht: 3,2Kg  Lieferung inkl. Befestigungssatz 1 x Metallscheibe als Druckplatte, 2 x Gummiringe zur Isolation Ersetzt auch Trafos in Geräte der bis 300VA Leistungsklasse mit 28V, 29V, 30V, 31V, 32V AC und oder 58V 59V 60V 61V 62V AC

35VAC 300VA Ringkerntrafo 2x35V oder 1x 70V Transformator für Anwendungen aller Art  Ideal für Neuaufbau oder auch als Ersatztrafo für die Steuerungstechnik, Verstärker, Baugruppen, Beleuchtungstechnik, Halogentrafo usw. Eingang: 230Vac 50/60Hz +/-10% ( 207...253VAC )  Leistung: 300VA Galvanisch getrennt Belastbarkeit 300VA = 2x 4,29A je 35V Wicklung Ausgang 2x 35VAC je 4,29A  Kann auch auf 1x 35V  8,58A verschaltet werden  Kann auch auf 1x 70V  4,29A verschaltet werden ( siehe auch weitere Bilder )  Anschlüsse: 2x gelb = 230VAC Eingang Ausgangswicklung-1 = 35VAC Grün-Rot Ausgangswicklung-2 = 35VAC Braun-Blau Leerlaufstrom, typ. (230V): 17mA / Kernverlust, typ.: 1,7W Schutzart IP00 Isolationsklasse: TA40/E Abm.: Durchmesser: 115mm / Höhe: ca. 58mm gewicht: 3,2Kg  Lieferung inkl. Befestigungssatz 1 x Metallscheibe als Druckplatte, 2 x Gummiringe zur Isolation Ersetzt auch Trafos in Geräte der bis 300VA Leistungsklasse mit 32V, 33V, 34V, 35V, 36V AC und oder 68V 69V 70V 71V 72V AC
