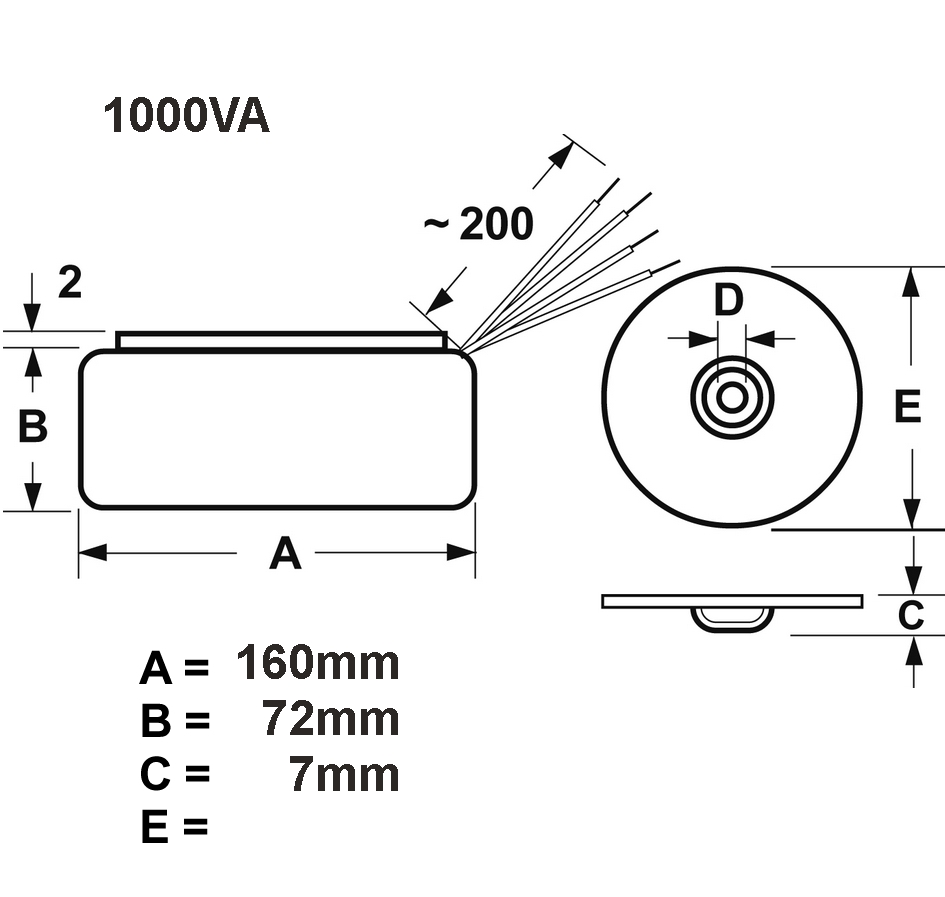

22V Trafo 1000VA Ringkerntrafo 2x22V oder 44V In 230V 160x72mm

22V Trafo 2x22V Ringkerntrafo 625VA Eingang: 230V AC Ausgang 2x 22V AC Wechselspannung je 14,2A Belastbarkeit Dieser Trafo lässt sich auch auf 44V zusammenschalten am Ausgang Durchmesser: 140mm Höhe: 70mm Gewicht: 4,6 kg Galvanisch getrennt Eingang: 230Vac 50Hz Lieferung inkl. Befestigungssatz 1 x Metallscheibe als Druckplatte, 2 x Gummiringe zur Isolation

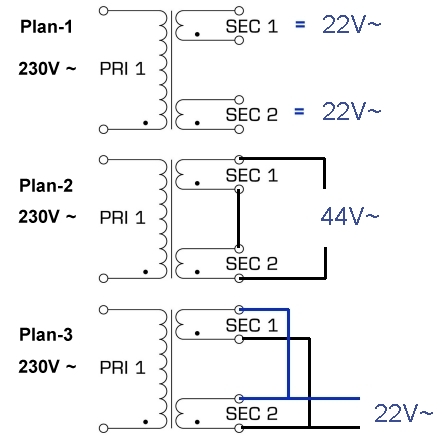

22VAC 300VA Ringkerntrafo 2x22V oder 1x 44V Transformator für Anwendungen aller Art  Ideal für Neuaufbau oder auch als Ersatztrafo für die Steuerungstechnik, Verstärker, Baugruppen, Beleuchtungstechnik, Halogentrafo usw. Eingang: 230Vac 50/60Hz +/-10% ( 207...253VAC )  Leistung: 300VA Galvanisch getrennt Belastbarkeit 300VA = 2x 6,82A je 22V Wicklung Ausgang 2x 22VAC je 6,82A  Kann auch auf 1x 22V  13,6A verschaltet werden  Kann auch auf 1x 44V  6,82A verschaltet werden ( siehe auch weitere Bilder )  Anschlüsse: 2x gelb = 230VAC Eingang Ausgangswicklung-1 = 22VAC Grün-Rot Ausgangswicklung-2 = 22VAC Braun-Blau Leerlaufstrom, typ. (230V): 17mA / Kernverlust, typ.: 1,7W Schutzart IP00 Isolationsklasse: TA40/E Abm.: Durchmesser: 115mm / Höhe: ca. 58mm gewicht: 3,2Kg  Lieferung inkl. Befestigungssatz 1 x Metallscheibe als Druckplatte, 2 x Gummiringe zur Isolation Ersetzt auch Trafos in Geräte der bis 300VA Leistungsklasse mit 21V, 22V, 23V AC und  41V 42V 43V 44V AC

22V Ringkerntrafo 2x 22V mit 225VA Leistung  Eingang: 230V AC 50Hz ( Range 207-253VAC 48-60Hz )  2x Ausgangswicklungen je 22VAC ( 2x 22V )     Belastbarkeit je Wicklung 5,11A ( 2x 5,11A ) Leistung / Belastbarkeit des Trafos : 225VA Somit auch zusammenschaltbar auf 44V 5,11A oder zusammenschaltbar auf 22V mit 10,22A Nennspannung Usek 2x22V / Leerlauf Usek ca. 24,4V Durchmesser: 112...115mm Höhe: 48..50mm ( siehe Zeichnung weitere Bilder ) Gewicht: 2,1kg Galvanisch getrennt Anschlüsse 200mm lang, 10mm verzinnt Prüfspannung Prim.-Sek. 4,5 kV Zugelassen nach EN61558 ( IEC61558 ) geringes Gewicht und Raumbedarf geringstes magnetisches Streufeld Lieferung inkl. Befestigungssatz Lieferung mit zwei Neoprenscheiben und einer Metallscheibe Weitere technische Daten sind :  Nennspannung Usek 2x22V / Leerlauf Usek ca. 24,4V ( ca Faktor 1,1-1,12 )  Kernverluste typisch 1,3Watt  Kupferverluste typisch 21,3Watt  Temperaturklasse  Wickeldraht ( Primär & Sekundar ) Klasse H ( 180°C )  Isolation zwischen Ein- und Ausgnang Klasse B ( 130°C )  Isolation der Anschlüse Klasse A ( 105°C )  Zugelassen nach EN61558 / Kema-Nr 2060938.03 für Sicherheits-Trenntransformatoren

22V Trafo Ringkerntransformator mit 160VA Leistung Eingang: 230Vac typisch 50Hz +/-10% ( 207...253VAC) Eingang zu Ausgang galvanisch getrennt  Leistung / Belastbarkeit 160VA Ausgang: 2x 22Volt AC Wechselspannung 2x 3,64A  2-Ausgangswicklungen = 4-Drähte  Ausgangsstrom: 2x 3,64A = 2x 3640mA  Erfüllt Normen EN61558 Schutzart IP00 Isolationsklasse: TA40/E Farben der Anschlußdrähte  Anschlüsse:       2x Gelb = 230VAC Eingang Ausgangswicklung-1 = 22VAC Grün-Rot Ausgangswicklung-2 = 22VAC Braun-Blau Leerlaufstrom, typ. (230V): 10mA Kernverlust, typ.: 0,97W Kupferverlust, typ. (120°C): 20,8W Durchmesser: 105mm  Höhe: ca 44mm  Gewicht: 1,7kg Lieferung inkl. Befestigungssatz 1xMetallscheibe als Druckplatte, 2xGummiringe zur Isolation Zusatzinformationen :  2x 22Volt Universal Ringkern Transformator für Anwendungen aller Art  ersetzt u.a. auch die Ringkerntrafo von Polytronik 859632 mit 2x21Volt AC ( 21V-0-21V ) ersetzt u.a. auch die Ringkerntrafos andere Hersteller   mit 2x23Volt AC ( 23V-0-23V ) Ideal für Neuaufbnau oder auch als Ersatztrafo für die Steuerungstechnik, auch oft eingesetzt in Garagentor-Steuerungen, Verstärker, Baugruppen der Beleuchtungstechnik usw.   Ausgang: 4 x 200mm Drähte für die 2 Wicklungen (2x24V)  Nebeninformation: Es können auch 2 Ausgangsdrähte zusammen geschaltet werden z.B.  Mögliche Beschaltungen ( siehe auch weitere Bilder )  160VA mit 1x 22Volt AC mit max 1x 7,27A  160VA mit 2x 22Volt AC mit max 2x 3,64A  160VA mit 1x 44Volt AC mit max 1x 3,64A  160VA 22V--0V--22V 160VA 21V--0V--21V
