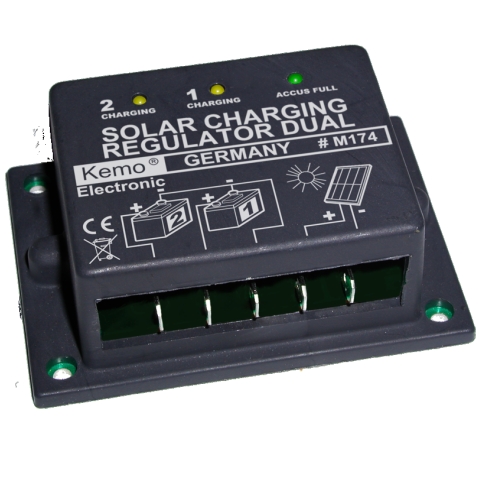

Solarladeregler für Solarzellen bis 200W Leistung in Verbindung mit 1-2 Akkumulatoren Wird zwischen Solarpanel und 1 oder 2 Akkus geschaltet, um ein Überladen der Akkus zu verhindern Sind 2 Akkus angeschlossen, werden diese getrennt voneinander geladen. Es bekommt immer der Akku mehr Ladestrom, der die niedrigste Ladespannung hat. Mit LED-Anzeigen hoher Ladeleistung: max. 2 x 8A oder 1 x 16A Typische Anschlusspläne siehe weitere Bilder  Technische Daten: Eingangsspannung: Solarpanels 15-30V Leerlaufspannung also Zellen mit 12V Nennspannung Max. Ladestrom: 16 A gesamt (2 Akkus a max. 8 A oder 1 Akku parallel an beide Ausgänge angeschlossen bis 16 A) Anschlüsse: 1 oder 2 Akkus 12 V. Wird nur 1 Akku angeschlossen, dann werden beide Ausgänge (1 + 2) parallel (gleichzeitig) an den Akku gelegt Anzeigen je Akku eine Anzeige "Akku lädt" , 1 Anzeige: "alle Akkus voll" Kühlung: Bei Strömen > 4 A muss das Modul mit der Metall-Unterseite auf  einen Kühlkörper mit einer Oberfläche von > 300 qcm geschraubt werden. Sicherung: Es ist eine Vorsicherung F16 A erforderlich (liegt nicht bei) Anschlüsse über 6,3mm Flachstecker (Steckschuhe) Einschaltspannung    Akku ca. < 12,9 V/DC (± 5%) Ausschaltspannung    "Akku voll" ca. 14,2 V/DC (± 5%) Eigenstromverbrauch (wird dem Akku entnommen)    < 2 mA Rückstromfest (keine zusätzliche Diode erforderlich) Abmessungen: ca. 87 x 60 x 33 mm (mit Befestigungsboden) Optionales Zubehör: 6,3mm Flachstecker, Sicherungen etc.  siehe unter (Zubehör-Register)

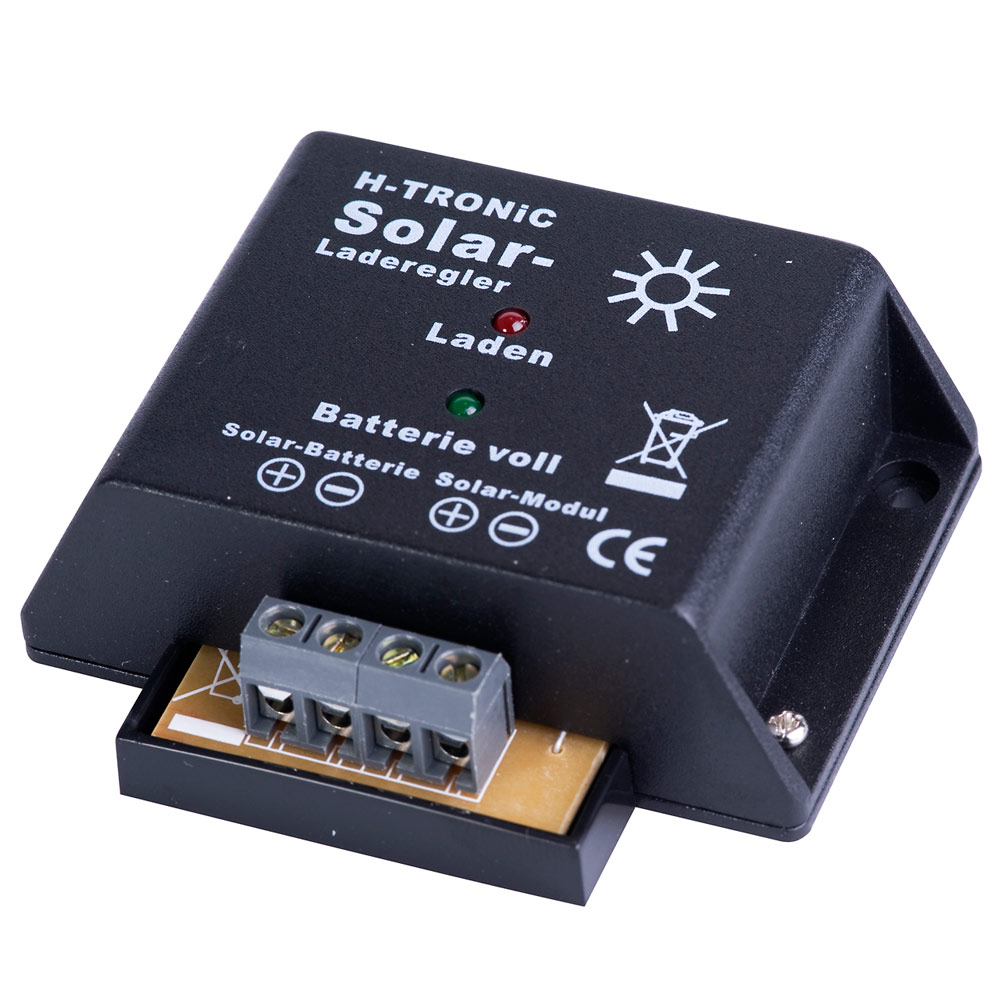

Solarladeregler für Solarzellen bis 53W Leistung in Verbindung mit 1 Akkumulatoren Dieser Solar-Laderegler wird zwischen einer Solarzelle 12V DC ( Zellen Leerlaufspannung 14 - 30V DC ) und einem üblichem 12V Bleiakku geschaltet, um ein Überladen des Akkus zu verhindern. LED-Anzeigen für: "Akku voll" (ca. 14,4 V/DC) und "Ladung". Blei-Akkus dürfen nicht beliebig lange ohne eine entsprechende Ladespannungsbegrenzung an Solar-Modulen angeschlossen werden, da ansonsten der Akku bei Erreichen der Gasungsspannung zerstört werden kann. Dieser Laderegler schaltet bei Erreichen der Ladeschluss-Spannung automatisch den Ladestrom ab und bei Erreichen der Mindestspannung (13V ) wieder ein. Anzeige: Akku voll, Laden. Das Modul wird einfach zwischen Solar-Panel und Akku geschaltet. Für alle 12V Batterien. Solarpanel bis max. 53W. Technische Daten: Abm. (B x H x T): ca. 69 x 23 x 59 mm Anschluss: 12 V (Akku ) Eigenverbrauch: < 0,15 W Ladestrom: max. 4A max. Eingangsspannung: 30V Solarpanel: max. 53Watt

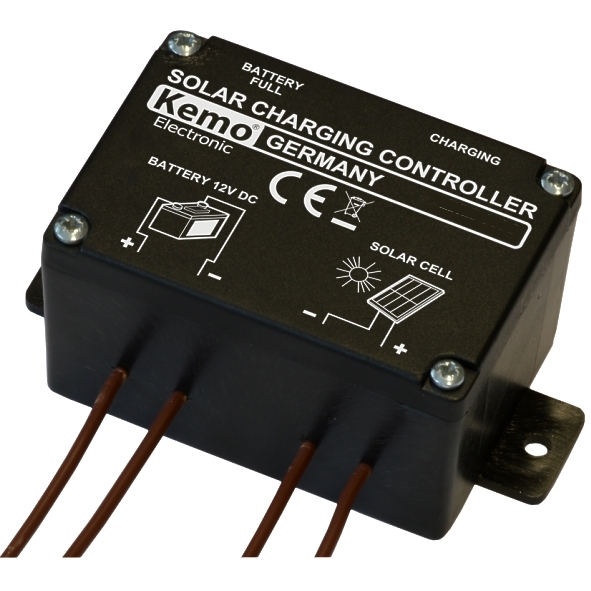

Solarladeregler für Solarzellen bis 60W Leistung in Verbindung mit 1 Akkumulatoren Dieser Solar-Laderegler wird zwischen einer Solarzelle 12V DC ( Zellen Leerlaufspannung 14 - 30V DC ) und einem üblichem 12V Bleiakku geschaltet, um ein Überladen des Akkus zu verhindern. LED-Anzeigen für: "Akku voll" (ca. 14,4 V/DC) und "Ladung läuft". Technische Daten Eingangsspannung von den Solarzellen-Panels 14...30 V/DC Leerlaufspannung Nennspannung 12Volt DC Max. Eingangsstrom   6A, kurzzeitig bis 5 Min 10A Einschaltspannung   Batteriespannung < ca. 13,4 V Abschaltspannung    Batteriespannung > ca. 14,4 V Anzeigen    1 LED für "Akku lädt", 1 LED für "Akku voll" Eigenstromverbrauch   < 2,5 mA (LED eingeschaltet) Maße    ca. 72 x 50 x 42 mm (ohne Befestigungslaschen)
