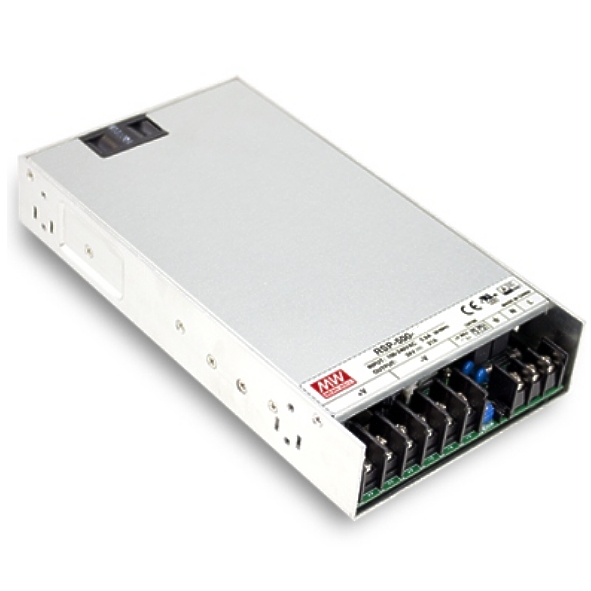

15V 501W Netzteil 13-18V Gleichspannung stabilisiert Einstellbar 13V-18V Vario CASE 15V Netzteil 13,5-18V einstellbare Gleichspannung. Solides Netzteil in Case Ausführung für den universellen Einsatz im Maschinenbau, Industrie, Beleuchtungstechnik, Schaltanlagen im Prinzip für alle Art von Baugruppen und Schaltungen die 13,5-18V Gleichspannung benötigen Besonderheit: Hochleistungs Netzteil mit Lüfter Fernsteuerbar (Remote ON/OFF) EMI Entstörfilter Temperatur geregelter Lüfter mit Remote ON/OFF Kleine Bauform trotz 500W Leistung mac Current Range 33,4A Technische Daten: Eingangsspannungsbereich: 230VAC typisch 85...264Vac 47...63Hz oder 120..370Vdc Leistung: 500Watt Ausgangsspannnung: 15V DC Gleichspannung Poti Einstellbarkeit Ausgang von 13,5V....18V Restwelligkeit nur 150mV p-p Belastbarkeit Ausgang 0-33,4A 501W Kurzschlußfest Überlastschutz Netzausfallüberbrückung >18ms Lastregulierung +/-0,3% Überlastschutz 105-135% mit autom. Restart Hoher Wirkungsgrad 88% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter Geringe Restwelligkeit 150mV vss 100% Burn-In Test unter Vollast Integr. aktive PFC Funktion (PF>0.95) Integr. Remote ON-OFF Funktion Fernschaltung 0.8V=Power On und 4..10V=Power Off Integrierter Lüfter ( 1 Stück ) Betriebs.Temp.-Bereich: -30°...+70°C Sehr solide Schraubanschlüsse  Abmessungen: T bzw. L:230mm H:41mm B:127mm Im Boden befinden sich 5x M4 Gewinde ( 160x89mm ) zur Befestigung von Hutschienenclips Blechen o.ä. Auf der Seite befinden sich 4x M4 Gewinde (18/170mm) zur Befestigung von Hutschienenclips Blechen o.ä. passendes Zubehör wie Hutschieneclips etc. siehe Zubehör-Register Gewicht: 1.35kg

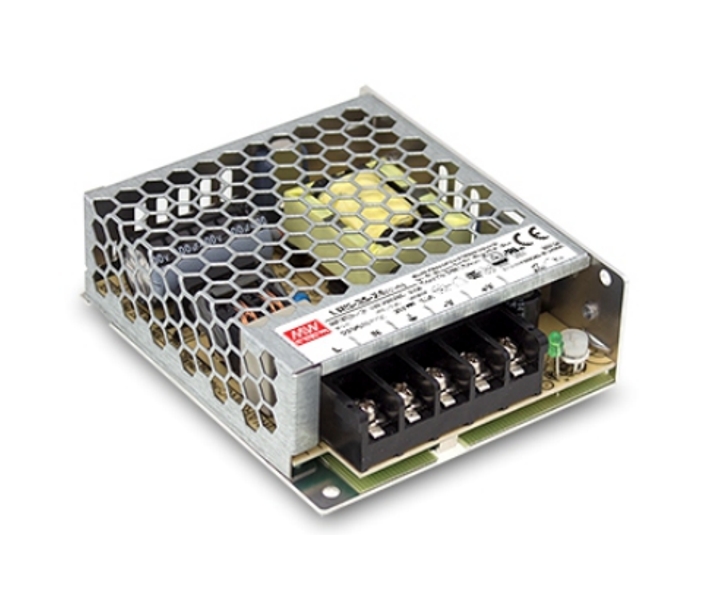

Universal 18Volt Netzteil mit 18Volt 2A DC Ausgang  Lochblech Case Serie mit Schraubklemmen für den Einbau in Baugruppen, Steuerungen usw.  Technische Daten: Singel Netzteil mit 1x 18Volt DC Ausgang  Eingang 230VAC typisch 50/60Hz Eingangsspannungsbereich: 90...264Vac oder 120....370VDC  Leistung: 36Watt / 18V 2A oder 15V 2,4A Ausgangsspannnung: 18Volt DC ( einstellbar via Poti 14,0..19,0 V ) Geringe Restwelligkeit nur 120mV Stromverbrauch ohne Last <0,2Watt Integrierte Status-LED  Schraubanschlüsse AC-INP = N+L+PE / DC-OUT = * + / - *  Kurzschlußfest / Strombegrenzung integr. / Überlastschutz 115-135%  Hoher Wirkungsgrad 86% Eingang / Ausgang galvanisch getrennt  Kühlung Konvektion kein Lüfter  Eingebauter Entstörfilter Lageunabhängig betreibbar  Temp.Einsatzbereich: -30°...+70°C Reach + RoHs Ja alles erfüllt Standards Normen und EMC ja alles aktuelle erfüllt Abmessungen: 99 x 82 x 31mm  ( siehe auch Zeichnung weitere Bilder ! )  Befestigung durch integrierte M3 Gewinde seitlich = RM74mm und am Boden = RM55mm Gewicht: 0.23kg  Optional als Zubehör auch ein aufschraubbarer Hutschienenhalter erhältlich Art.Nr : 93-808-03230 = Hutschienenclip  Art Nr : 41-679-00600 = Schutzkontaktstecker Typ F = CEE7/7 auf offene Kabelenden mit Aderendhülsen zum einklemmen Sicherheits Standards :  UL62368-1, TUV BS EN/EN62368-1, BS EN/EN60335-1, BS EN/EN61558-1/-2-16,CCC GB4943.1, BSMI CNS14336-1, EAC TP TC 004,AS/NZS 60950.1(by CB),KC K60950-1(for LRS-35-12/24 only), BIS IS13252(Part1): 2010/IEC 60950-1: 2005 approved EMC EMISSION Compliance to BS EN/EN55032 (CISPR32) Class B, BS EN/EN55014, BS EN/EN61000-3-2,-3, GB/T 9254, BSMI CNS13438, EAC TP TC 020,KC KN32,KN35(for LRS-35-12/24 only) EMC IMMUNITY Compliance to BS EN/EN61000-4-2,3,4,5,6,8,11, BS EN/EN61000-6-2 (BS EN/EN50082-2), BS EN/EN55035, heavy industry level, EAC TP TC 020,KC KN32,KN35(for LRS-35-12/24 only) Alternativen für DUO +/- Netzteil  :  1x Art-Nr   9-640-00140  plus Kleinteile  2x Art-Nr 93-808-01820  gegeneinander verschalten mit gemeinsamen Fußpunkt

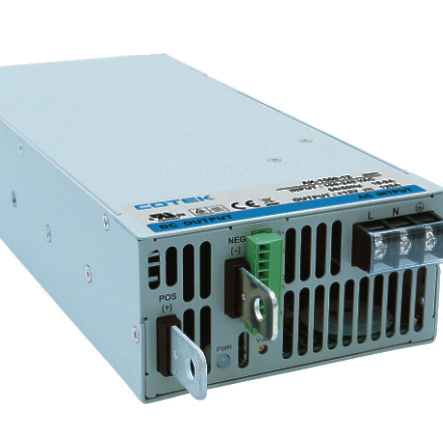

1500W 63A Netzteil Gleichspannung. Solides Netzteil in Case Ausführung für den Universellen Einsatz im Maschinenbau, Industrie, Beleuchtungstechnik, Schaltanlagen im Prinzip für alle Art von Baugruppen und Schaltungen die Gleichspannung benötigen Einstellbar auf 7,2...9V...12V...15V...18V...24V...25Volt DC mit Steuerspannung oder Widerstand Besonderheiten: Diese primär getakteten Schaltnetzteile liefern an den Ausgängen eine hochstabile,   einstellbare Gleichspannung von 7,2V bis 25,2V. Dauerlaststrom max. 63A. Strombegrenzung einstellbar 1-62,5A Größe und Gewicht dieser getakteten Netzgeräte konnten, im Vergleich mit herkömmlichen Linearnetzgeräten, um ca. 80% reduziert werden. Diese Schaltnetzteilserie verfügt über eine Klemmleiste, Technische Daten: Leistung: 1500 Watt Eingang:  90...264Vac 47-63Hz  oder DC Input mit 127...370Vdc Überlastschutz: 105...110% shut down. autom. restart Restwelligkeit: 150mV Ausgang-Spannung: 24V DC stabilisiert (Einstellbereich 7,2....25,2V) Ausgang-Strom: 0-63A DC (Output Current Trim 40...105%) Auxiliary Power: 5V (0,5A) Lüftung: 2-fach Lüfterkühlung Status LED Anzeige Blinken- schnell langsam siehe Diagramm ... Steuerungsanschluss über Steckerleiste A) Ausgangs-Spannung regelbar über Steuerspannung (0-5V) oder B) Ausgangs-Spannung regelbar über externes Porti oder Festwiderstand C) Ausgangs-Strom regelbar über Steuerspannung (0-5V) oder D) Ausgangs-Strom regelbar über externes Porti oder Festwiderstand Platinentrimmer zum feineinstellen von +/-5% wenn Sie keine externes Poti anschliessen möchten. E) Remote ON-OFF / Remote sense Funktion F) Power OK Signal G) Parallelbetrieb mit selben Netzteilen grundsätzlich möglich H) Zwangsstromaufteilung bei Parallelbetrieb Wirkungsgrad: 89% Übertemperaturschutz: 80° +/-5% Betriebstemperatur: -25...+60°C Abmessungen: 280 x 127 x 63,5mm Befestigung mit Hutschienenclip optional möglich. Am Boden und seitlich befinden sich jew. 4x M4 Innengewinde M4 Raster Boden: 98 x 250mm / seitlich: 35 x 237mm Gewicht: 1,86kg Optionale erhältliches Zubehör: 21-817-00076 = Poti 6mm Achse 1MOhm für Spannung 23-847-00063 = Poti Spindel-Trimmer Bourns 1MOhm für Spannung 21-817-00072 = Poti 6mm Achse 47-kOhm für Stromberenzung 23-847-00055 = Poti Spindel-Trimmer Bourns 47-kOhm für Strombegrenzung
