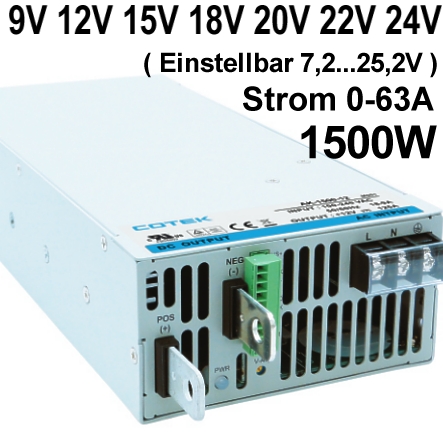

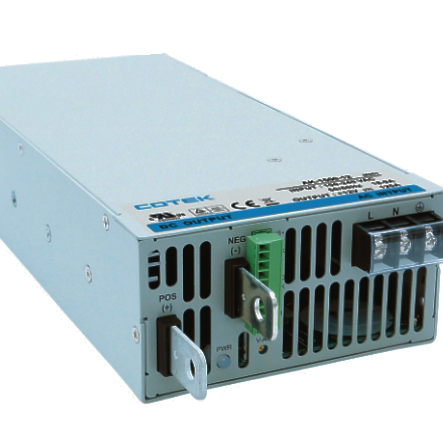

7-24V Netzteil 63A 1500W 9V 12V 15V 16V 18V 19V 20V 22V 24V mit Klemmen AK1500-24

12V 125A Netzteil 12V stabilisierte Gleichspannung nachstellbar von 10...13,5V Solides Netzteil in Case Ausführung für den Universellen Einsatz im Maschinenbau, Industrie, Beleuchtungstechnik, Schaltanlagen im Prinzip für alle Art von Baugruppen und Schaltungen die 12V Gleichspannung benötigen Besonderheit: Hochleistungs Netzteil  Fernsteuerbar (Remote ON/OFF) EMI Entstörfilter Kleine Bauform trotz 1500W Leistung Parallel Funktion für Leistungserhöhung mit weiteren Netzteilen   Technische Daten: Spannung 230VAC typisch Eingangsspannungsbereich: 90..264Vac oder 120V..370Vdc  Netzfrequenz Eingang bei AC 47...63Hz Schraubanschlüsse 1x Schiene für (+)Plus / 1x schiene für (-)Minus Schraubanschlüsse 3x Input PE / L / N Steckkontakt für Steuerfunktionen: Remote On/Off, Brückenbetrieb.. Belastbarkeit bzw. Leistung: 1500 Watt Ausgangsspannnung: 12V stabiliserte Gleichspannung Ausgangsspannung über Poti nachstellbar ( 10V...11V...12V...12,5V...bis 13,5V stufenlos ) Restwelligkeit nur 150mV Belastbarkeit Ausgang 0...125A Kurzschlussfest mit Restart Funktion Setup-Time: 1500mS Rise Time: 100ms (230Vac) Hold up time: 10ms (230Vac) Überlastschutz 105-135% ratet output Power Überspannungschutz 115-135% (13,8-16,8V) Soft-Start mit Strombegrenzung Eingebauter Entstörfilter Effektivität: 87% 100% Burn-In Test unter Vollast Temperatur Einsatzbereich: -20°...+70°C  Abmessungen: T bzw. L:278mm H:129mm B:127mm Anschluss über Schraubklemmen Orginale Winkel von Herstellerseite gibt es nicht; es muß immer ein Standad L-Metallwinkel etwas angepasst werden  Am Boden und seitlich befinden sich M4 Innengwinde wo das Netzteil befestigt werden kann ( max Tiefe 5,0mm ) Befestigung z.B. M4 Schraubem mit max 5mm tiefe und Std. L-Winkel ebenso möglich ( siehe Zeichnung weitere Bilder )  Befestigung mit optionalem Hutschienenclip möglich muß leider auch angepasst werden  ( siehe Zubehör-Register )  Abmessungen: T:278mm H:84mm B:127mm Gewicht: 2,75kg Optional ist noch zusätzlich erhältlich zur Befestigung ( fals Sie das benötigen wäre unsere  Empfehlung wie folgt )  Bst Nr.: 93-808-03210 = DIN Befestigungstreifen 140x20mm zu MW SNT ( muß ein Loch nachgebohrt werden )  Bst Nr.: 93-808-03250 = 175mm DIN Schienen Hutschienenclip ( muß jedoch 2x Loch nachgebort werden )  Optional ist noch zusätzlich erhältlich Anschlußkabel   Bst Nr .: 42-772-01230 = 35qmm Kabelsatz - Rot + Schwarz jeweils 1m lang mit mit Ringschuhen Bst Nr .: 42-772-01200 = 35qmm Kabelsatz - Rot + Schwarz jeweils 2m lang mit mit Ringschuhen Alternativen je nach Projekt und Einsatz    Bst Nr : 42-772-00760 = 25qmm Kabel Schwarz ( für Minus 24V ) Meterware ohne Ringschuhe Bst Nr : 42-772-00750 = 25qmm Kabel Rot         ( für Plus   24V )  Meterware ohne Ringschuhe Bst Nr.: 31-843-00045 = Sicherungshalter 2-fach für AGU Fuse vergoldet zum anschrauben 103x47x32mm  Bst Nr.: 31-842-00470 = 70A AGU-Fuse vergoldet  Bst Nr.: 39-400-00200 = Sicherungshalter 1-fach.MEGA Fuse Sicherungen M8 mit Deckel bis 400A Optional ist noch zusätzlich erhältlich zu diesem Netzteil ( Nicht zwinden nötig - nur für Remote und Steuer Anwendung ) Bst Nr : 40-874-00390 = Adapterkabel  8pol Pfostenkabel CN1 CN2 für Regelung oder Remote ON/OFF Bst Nr : 40-874-00385 = Adapterkabel  6pol Pfostenkabel CN3 für Mess und Remote Bst Nr : 21-817-00510 = ext Poti zum externen einstellen 20-26,4V = 5KOhm LIN  6mm Achse Metall Bst Nr : 21-817-00510 = ext Poti zum externen einstellen 20-26,4V = 4,7Kohm LIN  6mm Achse KST

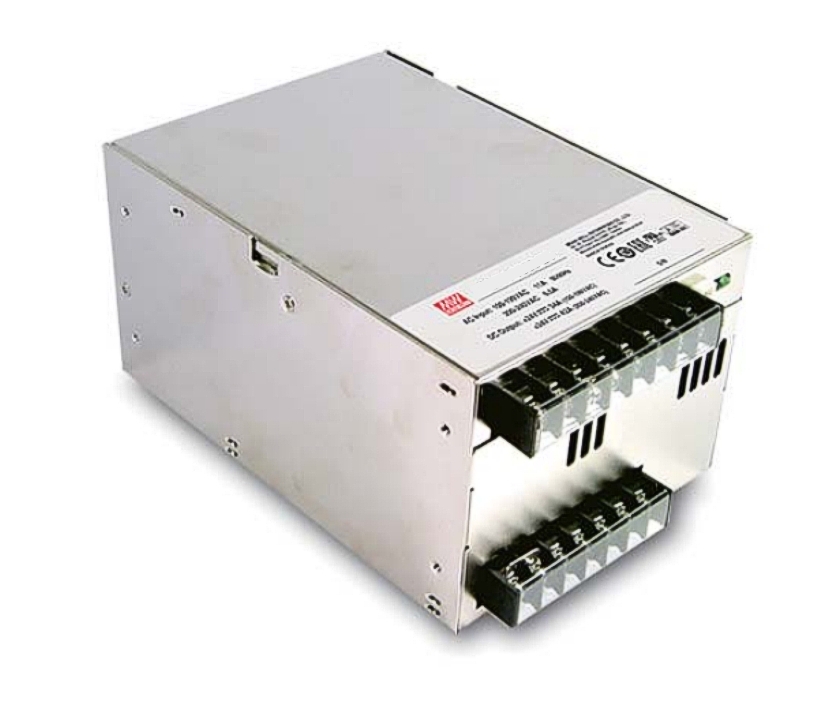

24V Netzteil 24V Gleichspannung stabilisiert. Hochleistungnetzteil geschlossene Bauform mit Lüfter. Diese primär getakteten Schaltnetzteile liefern an den Ausgängen eine hochstabile, einstellbare Gleichspannung von 22V bis 28V bei einem Dauerlaststrom von bis zu 42A. Die Schaltfrequenz von ca. 100kHz gestattet die Verwendung kleinster Bauteile. Größe und Gewicht dieser getakteten Netzgeräte konnten, im Vergleich mit herkömmlichen Linearnetzgeräten, um ca. 80% reduziert werden. Diese Schaltnetzteilserie verfügt über eine Klemmleiste, Trimmer zum feineinstellen.  Geschlossene Bauform ( Case ) mit Lüfter Eingang / Ausgang über Schraubanschlüsse Ausgang mit Parallel-Funktion es können 4-Netzteile zusammengeschaltet werden ! Stromaufteilung bis zu 4000W ( 3+1 ) geschützt gegen Kurzschluss, Überlast, Überspannung, Übertemperatur eingebauter PFC-Schaltkreis Ein- und Ausschalten der Ausgangsspannung über Remotesignal Sensoranschluss für korrekte Spannung an der Last  Technische Daten: Leistung: max. 1008VA = 1008Watt Eingangsspannung: 230VAC 50Hz  AC Input: 90...264Vac 47-63Hz /oder DC-Input mit 127...370Vdc Ausgangspannung: 24V DC stabilisiert ( über Poti einstellbar im Bereich 22-28V ) Somit geeignet für Spannungen 22,0V 22,5V 23V 23,5V 24,0V 24,5V 25V 26V 27V 28V  Ausgangsstrom 0-42A ( keine Mindestlast )  Restwelligkeit: 200mV Wirkungsgrad: 93,5% Ausgangsschutz vor Überspannung : 29-33V Setup-Timme : 1000ms / Rise Time 50ms Integrierte Status-LED und Trimmer für Feineinstellung Überlastschutz: 115...140% shut down. autom. restart. Betriebstemperatur: -20...+70°C Lüftung: durch integrierte Lüfterkühlung Anschlüße über Schraubklemmen Eingang : L + N + PE ( Klemmen 5= PE / 6= N / 7=L ) Ausgang über 4x Plus ( 5-8 ) und 4x Minus ( 1-4 ) Fernsteuerungsanschluss Remote ON-OFF usw. Erfüllt alle gängigen Sicherheitsnormen  UL62368-1, CAN/CSA C22.2 No. 62368-1, TUV BS EN/EN62368-1, BSMI CNS14336-1, AS/NZS62368.1, EAC TP TC 004 approved EMC EMISSION : BS EN/EN55032 (CISPR32) / BS EN/EN61000-3-2 +3 EMC IMMUNITY : BS EN/EN61000-4-2 ( +3/+4/+5/+6/+8 ) Abmessungen: T: 170x B: 120mm H: 93mm Gewicht: 1,93Kg Orginale Bef.Winkel von Herstellerseite gibt es nicht; es muß immer ein Standad Metallwinkel etwas angepasst werden  Am Boden und seitlich befinden sich M3 Innengwinde wo das Netzteil befestigt werden kann ( max Tiefe 4,0mm ) Siehe auch weitere Bilder = Zeichnung, Doku usw.   Bst Nr.: 93-808-03210 = DIN Befestigungstreifen 140x20mm zu MW SNT ( RM100mm integriert  )  Bst Nr.: 93-808-03250 = 175mm DIN Schienen Hutschienenclip ( muß jedoch 2x Löcher nachgebort werden )  Zusatzinfo : Dieses Netzteil besitz einen Ausgang mit Parallel-Funktion für den Einsatz mit Hochstrom-Anwendung  1x Art-Nr 93-808-04790 = ergibt 1008Watt Netzteil 24V DC 0-42A  2x Art-Nr 93-808-04790 = ergibt 2016Watt Netzteil 24V DC 0-84A  3x Art-Nr 93-808-04790 = ergibt 3024Watt Netzteil 24V DC 0-126A  4x Art-Nr 93-808-04790 = ergibt 4032Watt Netzteil 24V DC 0-168A

6V 7V 8V 9V Netzteil 200W Leistung geschlossene Bauform (Case) mit Schraubanschlüssen Geschlossene Bauform (Lochblechgehäuse) Geschützt gegen Kurzschluss, Überlast, Überspannung Überlastschutz durch Abschalten und Re-Power-On Variabel einstellbar durch integriertes Potentiometer Technische Daten: Betriebsspannung: 220-240V typisch Autom. Eingangsbereich: 88....264Vac (47-63Hz) oder 124V....370Vdc Leistung: 200 Watt  Ausgangsspannnung: 7,5 Volt Gleichspannung stabilisiert Spannungsjustierung: 6...9 Volt ( Poti ) Ausgangsstrom 0 bis max. 26,7A bei 7,5 Volt   Geringe Restwelligkeit nur 150mV Wirkungsgrad 89% Kurzschlußfest Überlastschutz 105-135% Soft-Start mit aktiver Strombegrenzung Softstart = aktive Einschaltstrombegrenzung bereits integriert ( active inrush current limiting ) siehe auch weitere Bilder Blockschaltbild eingebauter PFC-Schaltkreis Eingeb.Entstörfilter 100% Burn-In Test unter Vollast Überspannungs-Ausgangsschutz: 9,4..10,9V Setuptime: 1500ms / RiseTime: 50ms Hold Up Time: 8ms Temp.Einsatzbereich: -30°...+70°C / Abmessungn:  L:215mm B:115mm H:30mm Am Boden und seitlich befinden sich 4x M4  Gewindebuchse Seitlich befinden sich 2M4 Gewindebuchsen Für auf die Befestigung bzw. Aufnahme von Hutschienenclips Schraubklemmen: Eingang: L + N + PE Ausgang: 3x Minus ( - ) Ausgang 3x Plus ( + ) Gewicht: 0,72kg   passendes Zubehör wie Schienen, Halter oder IP65 Schutzgehäuse bzw. Einbaugehäuse = Bst.Nr.: 52-625-00870siehe Zubehör Register

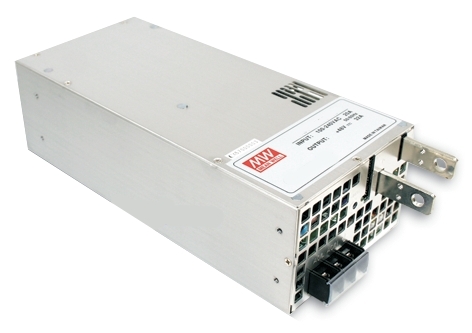

12V Netzteil 12V 60A 720W Case Schaltnetzteil 12V Netzteil Gleichspannung. Solides Netzteil in Case Ausführung für den universellen Einsatz im Maschinenbau, Industrie, Beleuchtungstechnik, Schaltanlagen im Prinzip für alle Art von Baugruppen und Schaltungen die 10-13,5V Gleichspannung benötigen Hochleistungnetzteil geschlossene Bauform mit zwei integrierten Lüftern 720 Watt Leistung Besonderheit: Hochleistungs Netzteil mit zwei Lüfter Fernsteuerbar (Remote ON/OFF) Entstörfilter Temperatur geregelter Lüfter Kleine Bauform trotz grosser Leistung Parallel Funktion für Leistungserhöhung mit weiteren Netzteilen   Technische Daten: Eingangsspannungsbereich: 230Vac Autom. Weitbereichseingang 90..264Vac bzw 127..370Vdc Netzfreq: 47...63Hz Ausgangsleistung: 720 Watt Ausgangsspannnung: 12Vdc ( mittes Poti einstellbar 10...13,5V ) Somit geeignet für Spannungen im Bereich 10V, 11V, 12V, 13V, 13.5V  Leistung Ausgang: 0-60A Geringe Restwelligkeit 150mVp-p  Netzausfallüberbrückung (bei 230V): 16ms Wirkungsgrad: 88%  Remote ON-OFF Schraubanschlüsse 2x Hauptlast für Lastkabel Kurzschlußfest  Überlastschutz  Überspannungschutz 115-135%  Hoher Wirkungsgrad Soft-Start mit Strombegrenzung  Eingeb.Entstörfilter 100% Burn-In Test unter Vollast Temperatur Einsatzbereich: -20°...+60°C Schraubanschlüsse: Pin 1: Input Nulleiter (N) Pin 2: Input Phase (L) Pin 3: Schutzleiter (PE) V+ = Ausgangsklemme (+) V- = Ausgangsklemme (-) CN50 = 12 Steuerkontakte (wenn benötigt) Befestigung über 3xM4 Gewinde im Boden oder Seitenteil 3xM4 (Gewinde im Gehäuse siehe Zeichnung)  Abmessungen: L:295mm B:127mm H:41mm Gewicht: 1.95kg
