DK4-35 Klemme für 35mm Hutschienen Weidmüller Durchgangsklemme Beige für Hutschienenmontage Durchgangsklemme Typ DK4/35 Mit Schlitzschrauben und Drahtschutz Montageart Hutschiene 35mm Bemessungsquerschnitt (flexibel, feindrähtig) 0,5 ...4,0qmm Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse   0,5 ... 4,0qmm Leiterquerschnitt starr (ein-/mehrdrähtig)   0,5 ...4qmm Bemessungsstrom max. 32A Bemessungsspannung  max. 500V Einsatz bis 500V / 32A  / max 41A = Current at maximum wires Standards IEC 60947-7-1 Volume resistance according to IEC 60947-7-x 1mOhm  Rated impulse withstand voltage 6kV Power loss in accordance with IEC 60947-7-x 1.02 W Normen: UL = E60693  Anschlussart 1   Schraubanschluss Anschlussart 2   Schraubanschluss Anzahl der Etagen   2  Isolierstoffart Thermoplast Einsatztemperaturbereich   0 ... 100 °C Brennbarkeitsklasse d. Isolierstoffs n.UL 94 V2 Breite/Rastermass  6,0mm Gesamtbreite: 50mm / Höhe : 49mm ( 52 mit Nase unten )  Explosionsgeprüfte Ausführung "EEx e"   Nein Farbe   beige Lieferumfang: je 1 Stück passende 35mm Hutschiene siehe im Zubehör-Register oder unter Suche Nr 42-691-00010 eingeben 42-691-00010 = 35mm schmale Hutschiene

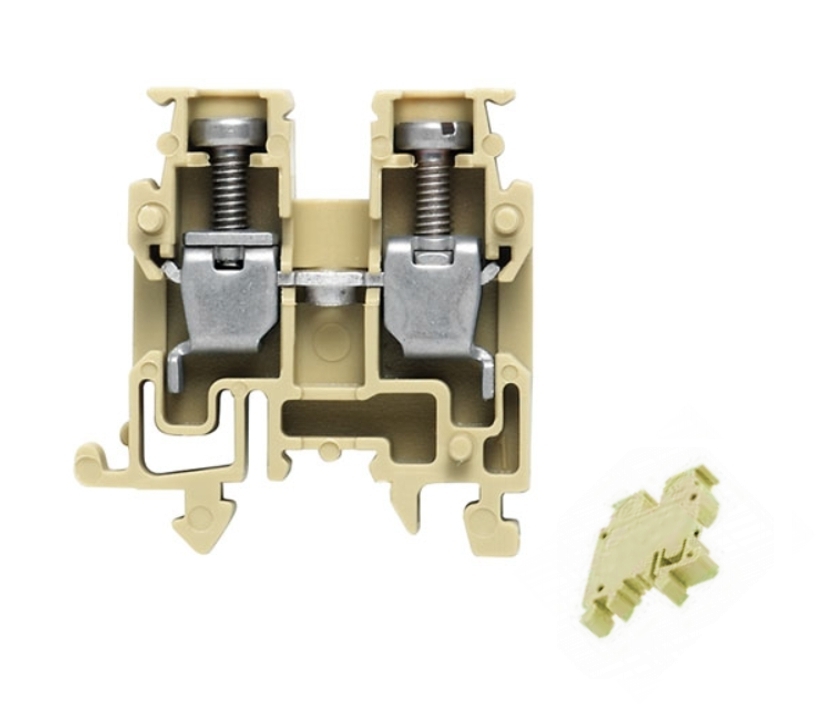

Klemme für schmale TS15 Hutschienen Weidmüller Durchgangsklemme AKZ 2.5 Beige für Hutschienenmontage Klippon® Connect mit Zugbügeltechnologie Die große Zuverlässigkeit und hohe Variantenvielfalt von Reihenklemmen mit Zugbügelanschluss sorgen für Entlastung in der Planung und höchste Sicherheit im Betrieb. Damit bietet Klippon® Connect eine bewährte Antwort auf vielfältige Anforderungen Durchgangsklemme Typ   AKZ 2.5 Mit Schlitzschrauben und Drahtschutz Montageart Hutschiene TS15 Für schmale Hutschienen mit 15mm Baubreite Bemessungsquerschnitt (flexibel, feindrähtig) 0,5 ...2,5qmm Klemmbereich min 0,13qmm / Klingenmaß 0,5-3,0mm )  Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse   0,5 ... 2,5qmm Leiterquerschnitt starr (ein-/mehrdrähtig)   0,5 ...4qmm  Leiteranschluß max AWG12  Anzahl der Potentiale 1 / Anzahl der Klemmstellen 2  Bemessungsstrom 0...10A max. 24 A Bemessungsspannung  max. 250V ( nach CSA 300V 10A )  Anschlussart 1   Schraubanschluss Anschlussart 2   Schraubanschluss Anzahl der Etagen   1   Isolierstoffart Thermoplast Einsatztemperaturbereich   0 ... 100 °C Brennbarkeitsklasse d. Isolierstoffs n.UL 94 V2 Breite/Rastermass  5 mm Höhe inkl. niedrigstbauender Montageart 26,5 mm / Länge   25,5 mm Explosionsgeprüfte Ausführung "EEx e"   Nein Farbe   beige Lieferumfang: je 1 Stück passende TS15 Hutschiene siehe im Zubehör-Register oder unter Suche Nr eingeben Bst Nr 42-691-00020 = 15mm schmale Hutschiene passend zur Serie ist erhältlich  Bst Nr 39-798-00102 = Klemme Weidmüller AKE2.5 PE-Klemme Grün-Gelb für TS-15 DIN-Schiene  Bst Nr 39-798-00100 = Klemme Weidmüller AKZ2.5 Durchgangsklemme Beige für TS-15 DIN-Schiene

PE Klemme für schmale TS15 Hutschienen / Weidmüller PE Schutzleiter-Reihenklemme Durchgangsklemme AKE2.5 Grün-Gelb für Hutschienenmontage PE Schutzleiter-Reihenklemme Typ AKE2.5 / SAK-Reihe Mit Schlitzschrauben und Drahtschutz Montageart Hutschiene TS15 Für schmale Hutschienen mit 15mm Baubreite Bemessungsquerschnitt (flexibel, feindrähtig) 0,5 ...2,5qmm Klemmbereich min 0,13qmm / Klingenmaß 0,5-3,0mm ) Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse 0,5 ... 2,5qmm Leiterquerschnitt starr (ein-/mehrdrähtig) 0,5 ...4qmm Leiteranschluß max AWG12 Anzahl der Potentiale 1 / Anzahl der Klemmstellen 2 Bemessungskurzzeitstrom 300A bei 2,5qmm Bemessungsspannung max. 250V ( nach CSA 300V 10A ) Durchgangswiderstand gemäß IEC 60947-7-x 1,33mOhm Bemessungsstoßspannung zur Nachbarklemme 4KV Verlustleistung gemäß IEC 60947-7-x 0,77W Anschlussart 1 Schraubanschluss Anschlussart 2 Schraubanschluss Anzahl der Etagen 1 Isolierstoffart Thermoplast Eine Seite komplett geschlossen und vollisoliert = Grüne Seite / Gebe Seite wie in Abbildung   Einsatztemperaturbereich -50 ... +100 °C Verschmutzungsgrad 3 Werkstoff PA66 Brennbarkeitsklasse d. Isolierstoffs n.UL94 = V2 Breite/Rastermass 5,0mm Höhe inkl. niedrigstbauender Montageart 25,0mm / Länge 28,0mm Explosionsgeprüfte Ausführung "EEx e" Nein Farbe Grün-Gelb Lieferumfang: je 1 Stück passende TS15 Hutschiene siehe im Zubehör-Register oder unter Suche Nr eingeben Bst Nr 42-691-00020 = 15mm schmale Hutschiene passend zur Serie ist erhältlich  Bst Nr 39-798-00102 = Klemme Weidmüller AKE2.5 PE-Klemme Grün-Gelb für TS-15 DIN-Schiene  Bst Nr 39-798-00100 = Klemme Weidmüller AKZ2.5 Durchgangsklemme Beige für TS-15 DIN-Schiene

EK4-35 PE Klemme für 35mm Hutschienen Weidmüller Durchgangsklemme für Hutschienenmontage Durchgangsklemme Typ EK4/35 Mit Schlitzschrauben und Drahtschutz Montageart Hutschiene 35mm Bemessungsquerschnitt (flexibel, feindrähtig) 0,5 ...4,0qmm Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse   0,5 ... 4,0qmm Leiterquerschnitt starr (ein-/mehrdrähtig)   0,5 ...4qmm Bemessungsstrom max. 32A Bemessungsspannung  max. 500V Anschlussart Schraubanschluss Anzahl der Etagen  1 Isolierstoffart Thermoplast Einsatztemperaturbereich -50 ... 100 °C Breite/Rastermass  6,5mm Höhe inkl. niedrigstbauender Montageart 44mm / Länge 56mm Explosionsgeprüfte Ausführung "EEx e"   Nein Farbe: Grün-Gelb  Lieferumfang: je 1 Stück passende 35mm Hutschiene siehe im Zubehör-Register oder unter Suche Nr 42-691-00010 eingeben 42-691-00010 = 35mm schmale Hutschiene
