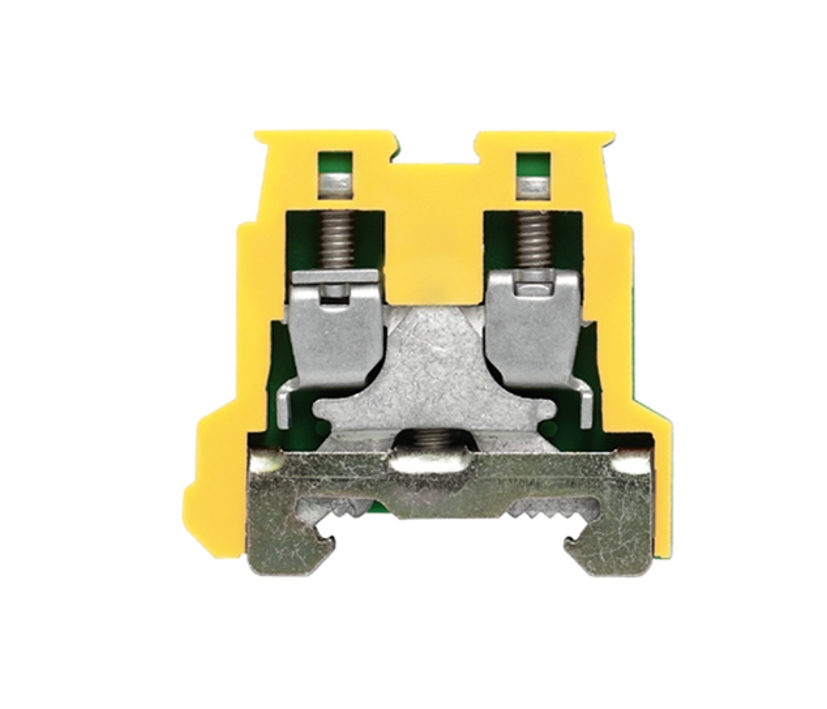

PE-Klemme AKE2.5 Schutzleiter-Reihenklemme Klemme

Produktinformationen "PE-Klemme AKE2.5 Schutzleiter-Reihenklemme Klemme"

PE Klemme für schmale TS15 Hutschienen / Weidmüller PE Schutzleiter-Reihenklemme Durchgangsklemme AKE2.5 Grün-Gelb für Hutschienenmontage

  • PE Schutzleiter-Reihenklemme Typ AKE2.5 / SAK-Reihe

  • Mit Schlitzschrauben und Drahtschutz
  • Montageart Hutschiene TS15
  • Für schmale Hutschienen mit 15mm Baubreite
  • Bemessungsquerschnitt (flexibel, feindrähtig) 0,5 ...2,5qmm
  • Klemmbereich min 0,13qmm / Klingenmaß 0,5-3,0mm )
  • Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse 0,5 ... 2,5qmm
  • Leiterquerschnitt starr (ein-/mehrdrähtig) 0,5 ...4qmm
  • Leiteranschluß max AWG12
  • Anzahl der Potentiale 1 / Anzahl der Klemmstellen 2
  • Bemessungskurzzeitstrom 300A bei 2,5qmm
  • Bemessungsspannung max. 250V ( nach CSA 300V 10A )
  • Durchgangswiderstand gemäß IEC 60947-7-x 1,33mOhm
  • Bemessungsstoßspannung zur Nachbarklemme 4KV
  • Verlustleistung gemäß IEC 60947-7-x 0,77W
  • Anschlussart 1 Schraubanschluss
  • Anschlussart 2 Schraubanschluss
  • Anzahl der Etagen 1
  • Isolierstoffart Thermoplast
  • Eine Seite komplett geschlossen und vollisoliert = Grüne Seite / Gebe Seite wie in Abbildung
  • Einsatztemperaturbereich -50 ... +100 °C
  • Verschmutzungsgrad 3
  • Werkstoff PA66
  • Brennbarkeitsklasse d. Isolierstoffs n.UL94 = V2
  • Breite/Rastermass 5,0mm
  • Höhe inkl. niedrigstbauender Montageart 25,0mm / Länge 28,0mm
  • Explosionsgeprüfte Ausführung "EEx e" Nein
  • Farbe Grün-Gelb
  • Lieferumfang: je 1 Stück

passende TS15 Hutschiene siehe im Zubehör-Register oder unter Suche Nr eingeben

  • Bst Nr 42-691-00020 = 15mm schmale Hutschiene
  • passend zur Serie ist erhältlich
  • Bst Nr 39-798-00102 = Klemme Weidmüller AKE2.5 PE-Klemme Grün-Gelb für TS-15 DIN-Schiene
  • Bst Nr 39-798-00100 = Klemme Weidmüller AKZ2.5 Durchgangsklemme Beige für TS-15 DIN-Schiene
