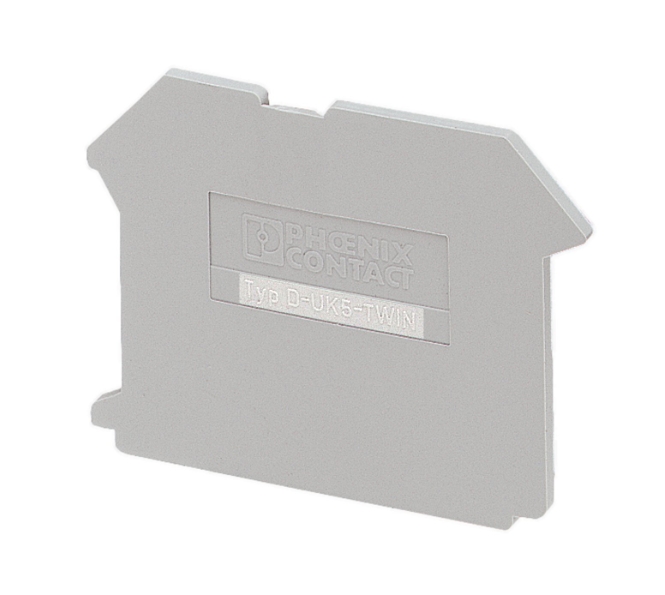

UK5-Twin Abschlussplatte bzw. Zwischenplatte Abschlussdeckel nur passend zu UK-Twin Serie !  Abschluss- und Zwischenplatte nur für TWIN Reihenklemme z.B. UK5-Twin passend zu Standardklemme UK5-Twin  Material PA / Brennbarkeitsklasse nach UL 94 V2 Umgebungstemperatur (Betrieb) -60 °C ... 105 °C Abmessungen:  Länge: 50mm /  Breite: 2mm / Höhe: 36mm Farbe: grau

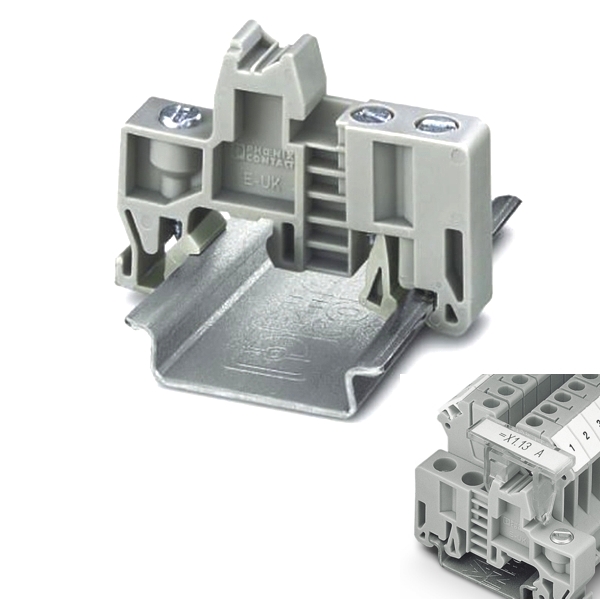

Endklammer für sicheren Halt gegen verutschen auf der Hutschiene  Endklammer/-halter für Reihenklemme, Automaten.., Netzteile auf Hutschiene usw. siehe auch Beispiele weitere Bilder !  Endhalter, Material: PA, Farbe: grau Montage auf alle übliche Hutschienen bzw. Tragschiene TS35, NS32 oder NS35 mit 35mm  Montageart für Hutschiene 35 mm Ausführung der Verriegelung schraubbar Werkstoff Kunststoff  Farbe Grau Breite/Rastermaß = 9,5 mm Höhe bei niedrigstbauender Montageart 35,3 mm / Länge 50,5 mm Umgebungstemperatur (Betrieb) -60 °C ... 105 °C (max. kurzzeitige Betriebstemperatur siehe RTI Elec.) Temperatur Index Isolierstoff (DIN EN 60216-1 ( VDE0304-21) ) 125°C Relativer Isolierstoff Temperatur Index ( Elec., UL746B ) 125°C Temperatureinsatzbereich: -60...+105°C Lieferumfang: je 1 Stück passendes Zubehör siehe im Zubehör Register oder unter Suche Nr eingeben 39-798-00254 = Schild = Klemmenleistenmarker aufrastbar für Endklammer 39-798-00250  42-691-00010 = 35mm Hutschiene 39-798-00210 = Klemmenmarkierung Beschriftung 39-798-00200 = Querverbinder Drahtbrücke 39-798-00160 = Reihenklemme N = Blau ( - )  39-798-00120 = Reihenklemme X = Grau 39-798-00170 = Reihenklemme L = Schwarz mit Sicherugshalter 39-798-00220 = Reihenklemme L = Schwarz  39-798-00240 = Reihenklemme + = Rot 39-798-00150 = Reihenklemme PE = Grün-Gelb 32A bis 4qmm  39-798-00140 = Reihenklemme PE = Grün-Gelb 32A bis 6qmm  39-798-00180 = Abschlussplatte D-UK4/10 für UK5 Klemme 39-798-00250 = Endklammer für sicheren Halt gegen verutschen auf der Hutschiene  39-798-00130 = Trennplatte TWIN 52-625-01810 = AK05 kleiner Installationsverteiler 52-625-01820 = AK03 kleiner Installationsverteiler

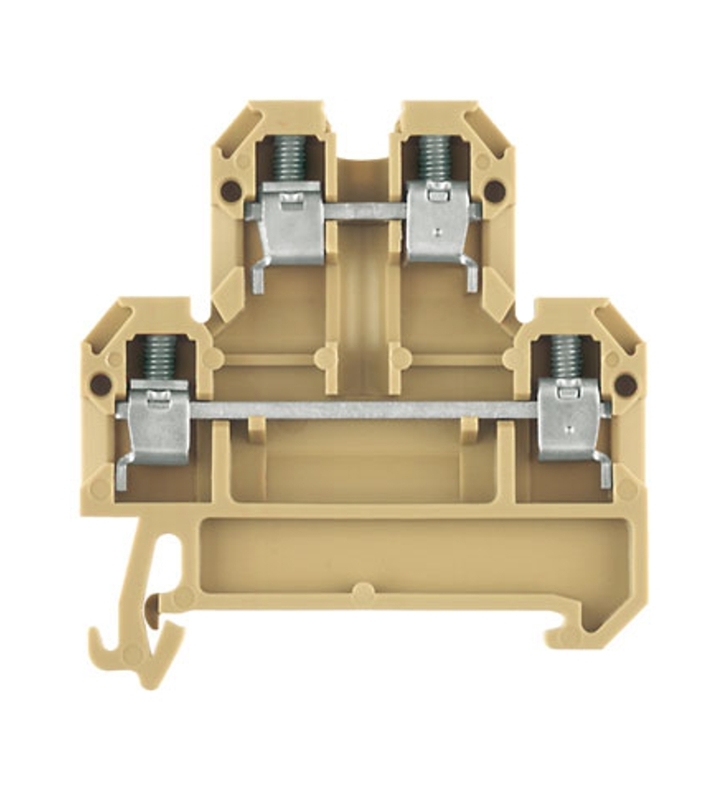

DK4-35 Klemme für 35mm Hutschienen Weidmüller Durchgangsklemme Beige für Hutschienenmontage Durchgangsklemme Typ DK4/35 Mit Schlitzschrauben und Drahtschutz Montageart Hutschiene 35mm Bemessungsquerschnitt (flexibel, feindrähtig) 0,5 ...4,0qmm Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse   0,5 ... 4,0qmm Leiterquerschnitt starr (ein-/mehrdrähtig)   0,5 ...4qmm Bemessungsstrom max. 32A Bemessungsspannung  max. 500V Einsatz bis 500V / 32A  / max 41A = Current at maximum wires Standards IEC 60947-7-1 Volume resistance according to IEC 60947-7-x 1mOhm  Rated impulse withstand voltage 6kV Power loss in accordance with IEC 60947-7-x 1.02 W Normen: UL = E60693  Anschlussart 1   Schraubanschluss Anschlussart 2   Schraubanschluss Anzahl der Etagen   2  Isolierstoffart Thermoplast Einsatztemperaturbereich   0 ... 100 °C Brennbarkeitsklasse d. Isolierstoffs n.UL 94 V2 Breite/Rastermass  6,0mm Gesamtbreite: 50mm / Höhe : 49mm ( 52 mit Nase unten )  Explosionsgeprüfte Ausführung "EEx e"   Nein Farbe   beige Lieferumfang: je 1 Stück passende 35mm Hutschiene siehe im Zubehör-Register oder unter Suche Nr 42-691-00010 eingeben 42-691-00010 = 35mm schmale Hutschiene

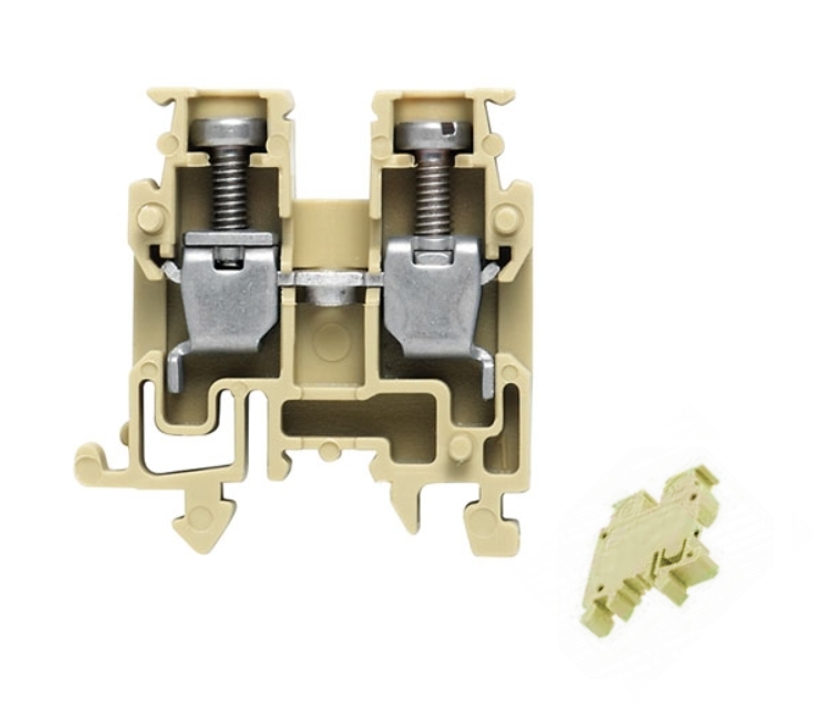

Klemme für schmale TS15 Hutschienen Weidmüller Durchgangsklemme AKZ 2.5 Beige für Hutschienenmontage Klippon® Connect mit Zugbügeltechnologie Die große Zuverlässigkeit und hohe Variantenvielfalt von Reihenklemmen mit Zugbügelanschluss sorgen für Entlastung in der Planung und höchste Sicherheit im Betrieb. Damit bietet Klippon® Connect eine bewährte Antwort auf vielfältige Anforderungen Durchgangsklemme Typ   AKZ 2.5 Mit Schlitzschrauben und Drahtschutz Montageart Hutschiene TS15 Für schmale Hutschienen mit 15mm Baubreite Bemessungsquerschnitt (flexibel, feindrähtig) 0,5 ...2,5qmm Klemmbereich min 0,13qmm / Klingenmaß 0,5-3,0mm )  Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse   0,5 ... 2,5qmm Leiterquerschnitt starr (ein-/mehrdrähtig)   0,5 ...4qmm  Leiteranschluß max AWG12  Anzahl der Potentiale 1 / Anzahl der Klemmstellen 2  Bemessungsstrom 0...10A max. 24 A Bemessungsspannung  max. 250V ( nach CSA 300V 10A )  Anschlussart 1   Schraubanschluss Anschlussart 2   Schraubanschluss Anzahl der Etagen   1   Isolierstoffart Thermoplast Einsatztemperaturbereich   0 ... 100 °C Brennbarkeitsklasse d. Isolierstoffs n.UL 94 V2 Breite/Rastermass  5 mm Höhe inkl. niedrigstbauender Montageart 26,5 mm / Länge   25,5 mm Explosionsgeprüfte Ausführung "EEx e"   Nein Farbe   beige Lieferumfang: je 1 Stück passende TS15 Hutschiene siehe im Zubehör-Register oder unter Suche Nr eingeben Bst Nr 42-691-00020 = 15mm schmale Hutschiene passend zur Serie ist erhältlich  Bst Nr 39-798-00102 = Klemme Weidmüller AKE2.5 PE-Klemme Grün-Gelb für TS-15 DIN-Schiene  Bst Nr 39-798-00100 = Klemme Weidmüller AKZ2.5 Durchgangsklemme Beige für TS-15 DIN-Schiene

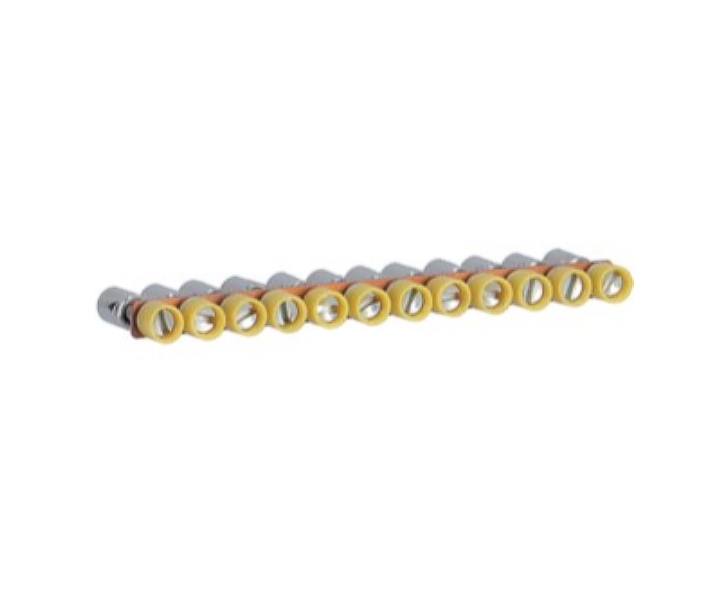

Klemmen-Zubehör Querverbinder Verbindungssteg ablängbar 4qmm 12-fach Leiste  Ausführung Querverbinder = Verbindungssteg = ablängbar Ja Anzahl der gebrückten Klemmen 12x schraubbar Explosionsgeprüfte Ausführung "Ex e" nein Bemessungsspannung 230/400V Montageart schraubbar Farbe Isolation gelb passend zu   Art-Nr 39-798-00520 = Klemme Durchgangsklemme Reihenklemme Grau Art-Nr 39-798-00530 = Klemme Durchgangsklemme Reihenklemme Blau

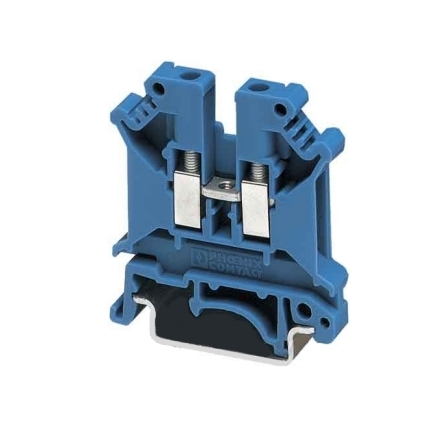

UK5 N-Klemme für 35mm Hutschienen Phönix Durchgangsklemme Beige für Hutschienenmontage Durchgangsklemme bzw. Reihenklemme Serie UK-5N BU Baubreite je Klemme (Rastermass) = 6,2mm Bauhöhe: 43/47mm Montageart aufsteckbar auf Hutschiene mit 35mm breite   Universalfuß der auf Tragschienen NS35...TS35 und NS 32... einsetzbar Abschlussplatte bedingt erforderlich je nach Einsatzart Isolierstoff Thermoplast Farbe Blau Anschließbarer Leiterquerschnitt Feindrähtig ohne Aderendhülse 0,2 ... 4qmm Feindrähtig mit    Aderendhülse 0,2 ... 4qmm Eindrähtige Kupferleiter            0,2 ... 6qmm Nennstrom  ---------  IN bis 32A Bemessungsstrom bis In 41A Bemessungsspannung bis 800V 2 Schraubanschlüsse ( Links + Rechts ) Anzahl der Klemmstellen je Etage 1 Anschlussposition seitlich Anzahl der Etagen 1 Temperatureinsatzbereich: -60...+130°C Lieferumfang: je 1 Stück passendes Zubehör siehe im Zubehör Register oder unter Suche Nr eingeben 42-691-00010 = 35mm Hutschiene 39-798-00210 = Klemmenmarkierung Beschriftung 39-798-00200 = Querverbinder Drahtbrücke 39-798-00160 = Reihenklemme N = Blau ( - )  39-798-00120 = Reihenklemme X = Grau ( Universalklemme )  39-798-00170 = Reihenklemme L = Schwarz mit Sicherungshalter 39-798-00220 = Reihenklemme L = Schwarz  39-798-00240 = Reihenklemme + = Rot 39-798-00150 = Reihenklemme PE = Grün-Gelb 32A bis 4qmm  39-798-00140 = Reihenklemme PE = Grün-Gelb 32A bis 6qmm  39-798-00180 = Abschlussplatte D-UK4/10 für UK5 Klemme 39-798-00250 = Endklammer für sicheren Halt auf der Hutschiene  52-625-01810 = AK05 kleiner Installationsverteiler 52-625-01820 = AK03 kleiner Installationsverteiler

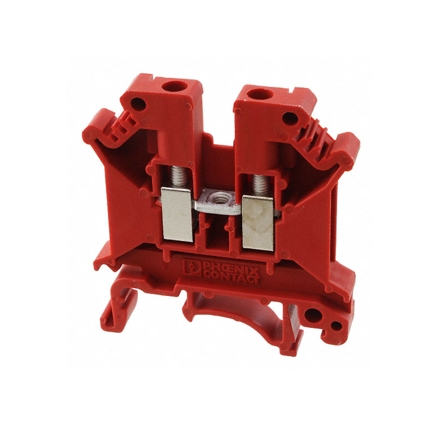

UK5N rote Klemme für 35mm Hutschienen Phönix Durchgangsklemme Beige für Hutschienenmontage Durchgangsklemme bzw. Reihenklemme Serie UK-5N Baubreite je Klemme (Rastermass) = 6,2mm Bauhöhe: 43/47mm Montageart aufsteckbar auf Hutschiene mit 35mm breite   Universalfuß der auf Tragschienen NS35...TS35 und NS 32... einsetzbar Abschlussplatte bedingt erforderlich je nach Einsatzart Isolierstoff Thermoplast Farbe ROT Anschließbarer Leiterquerschnitt Feindrähtig ohne Aderendhülse 0,2 ... 4qmm Feindrähtig mit    Aderendhülse 0,2 ... 4qmm Eindrähtige Kupferleiter            0,2 ... 6qmm Nennstrom  ---------  IN bis 32A Bemessungsstrom bis In 41A Bemessungsspannung bis 800V 2 Schraubanschlüsse ( Links + Rechts ) Anzahl der Klemmstellen je Etage 1 Anschlussposition seitlich Anzahl der Etagen 1 Temperatureinsatzbereich: -60...+130°C Lieferumfang: je 1 Stück passendes Zubehör siehe im Zubehör Register oder unter Suche Nr eingeben 42-691-00010 = 35mm Hutschiene 39-798-00210 = Klemmenmarkierung Beschriftung 39-798-00200 = Querverbinder Drahtbrücke 39-798-00160 = Reihenklemme N = Blau ( - )  39-798-00120 = Reihenklemme X = Grau ( Universalklemme )  39-798-00170 = Reihenklemme L = Schwarz mit Sicherugshalter 39-798-00220 = Reihenklemme L = Schwarz  39-798-00240 = Reihenklemme + = Rot 39-798-00150 = Reihenklemme PE = Grün-Gelb 32A bis 4qmm  39-798-00140 = Reihenklemme PE = Grün-Gelb 32A bis 6qmm  39-798-00180 = Abschlussplatte D-UK4/10 für UK5 Klemme 39-798-00250 = Endklammer für sicheren Halt auf der Hutschiene  52-625-01810 = AK05 kleiner Installationsverteiler 52-625-01820 = AK03 kleiner Installationsverteiler

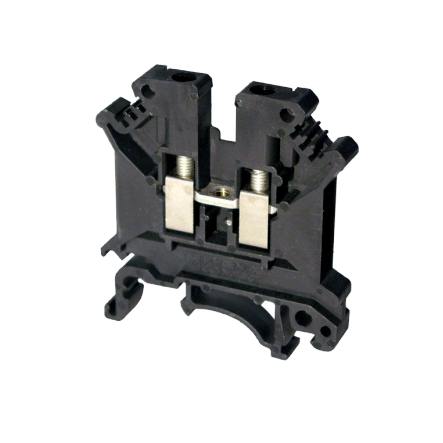

UK5N schwarze Klemme für 35mm Hutschienen Phönix Durchgangsklemme für Hutschienenmontage Durchgangsklemme bzw. Reihenklemme Serie UK-5N BK übliche Anwendung = L-Klemme, Phase, Phasenklemme, Pluspol  Baubreite je Klemme (Rastermass) = 6,2mm Bauhöhe: 43/47mm Montageart aufsteckbar auf Hutschiene mit 35mm breite   Universalfuß der auf Tragschienen NS35...TS35 und NS 32... einsetzbar Abschlussplatte bedingt erforderlich je nach Einsatzart Isolierstoff Thermoplast Farbe Schwarz Anschließbarer Leiterquerschnitt Feindrähtig ohne Aderendhülse 0,2 ... 4qmm Feindrähtig mit    Aderendhülse 0,2 ... 4qmm Eindrähtige Kupferleiter            0,2 ... 6qmm Nennstrom  ---------  IN bis 32A Bemessungsstrom bis In 41A Bemessungsspannung bis 800V 2 Schraubanschlüsse ( Links + Rechts ) Anzahl der Klemmstellen je Etage 1 Anschlussposition seitlich Anzahl der Etagen 1 Temperatureinsatzbereich: -60...+130°C Lieferumfang: je 1 Stück passendes Zubehör siehe im Zubehör Register oder unter Suche Nr eingeben 42-691-00010 = 35mm Hutschiene 39-798-00210 = Klemmenmarkierung Beschriftung 39-798-00200 = Querverbinder Drahtbrücke 39-798-00160 = Reihenklemme N = Blau ( - )  39-798-00120 = Reihenklemme X = Grau ( Universalklemme )  39-798-00170 = Reihenklemme L = Schwarz mit Sicherungshalter 39-798-00220 = Reihenklemme L = Schwarz  39-798-00240 = Reihenklemme + = Rot 39-798-00150 = Reihenklemme PE = Grün-Gelb 32A bis 4qmm  39-798-00140 = Reihenklemme PE = Grün-Gelb 32A bis 6qmm  39-798-00180 = Abschlussplatte D-UK4/10 für alle UK5 Klemme 39-798-00250 = Endklammer für sicheren Halt auf der Hutschiene  52-625-01810 = AK05 kleiner Installationsverteiler 52-625-01820 = AK03 kleiner Installationsverteiler

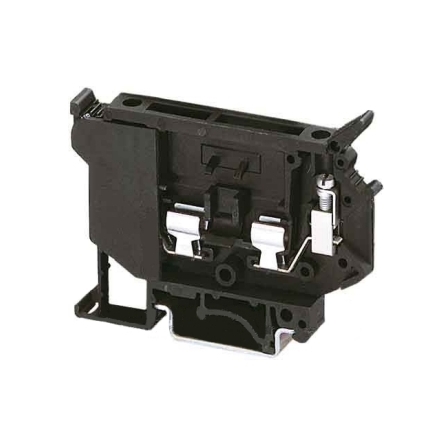

UK5N Klemme für 35mm Hutschienen Phönix Klemme mit Sicherungshalter für Hutschienenmontage Sicherungsklemme bzw. Reihenklemme Serie UK-5 HESI mit Sicherungseinsatz für Glas-Sicherung 5x20 mm oder 5x25mm oder 5x30mm Ausführung des Sicherungshalters schwenkbar üblicher Einsatz = L-Klemme, Phase, Phasenklemme, Pluspol Art des Anzeigeelemets für die Defektanzeige ohne Birne A Baubreite je Klemme (Rastermass) = 8,2mm Bauhöhe: 56,5mm L: 72,5mm Montageart aufsteckbar auf Hutschiene mit 35mm   Universalfuß der auf Tragschienen NS35...TS35 und NS 32... einsetzbar Abschlussplatte bedingt erforderlich je nach Einsatzart Isolierstoff Thermoplast Farbe Schwarz  Anschließbarer Leiterquerschnitt Feindrähtig ohne Aderendhülse 0,2 ... 4qmm Feindrähtig mit    Aderendhülse 0,2 ... 4qmm Eindrähtige Kupferleiter             0,2 ... 4qmm Nennstrom  ---------  IN bis 10A Bemessungsstrom bis 6,3A Bemessungsspannung bis 500V 2 Schraubanschlüsse ( Links + Rechts ) Anzahl der Klemmstellen je Etage 1 Anschlussposition seitlich Anzahl der Etagen 1 Temperatureinsatzbereich: -60...+130°C Lieferumfang: je 1 Stück passendes Zubehör siehe im Zubehör Register oder unter Suche Nr eingeben Sicherungen etlich werte mehr siehe Rubrik z.B.  31-842-00031 = 1,0A Sicherung 5x20mm träge  31-842-00044 = 2,0A Sicherung 5x20mm träge  31-842-00051 = 3,1A Sichreung 5x20mm träge  31-842-00059 = 6,3A Sicherung 5x20mm träge  31-842-00066 = 10A Sicherung 5x20mm träge  42-691-00010 = 35mm Hutschiene 39-798-00210 = Klemmenmarkierung Beschriftung 39-798-00200 = Querverbinder Drahtbrücke 39-798-00160 = Reihenklemme N = Blau ( - )  39-798-00120 = Reihenklemme X = Grau ( Universalklemme )  39-798-00170 = Reihenklemme L = Schwarz mit Sicherungshalter 39-798-00220 = Reihenklemme L = Schwarz  39-798-00240 = Reihenklemme + = Rot 39-798-00150 = Reihenklemme PE = Grün-Gelb 32A bis 4qmm  39-798-00140 = Reihenklemme PE = Grün-Gelb 32A bis 6qmm  39-798-00180 = Abschlussplatte D-UK4/10 für UK5N Klemmen  39-798-00250 = Endklammer für sicheren Halt auf der Hutschiene  52-625-01810 = AK05 kleiner Installationsverteiler 52-625-01820 = AK03 kleiner Installationsverteiler

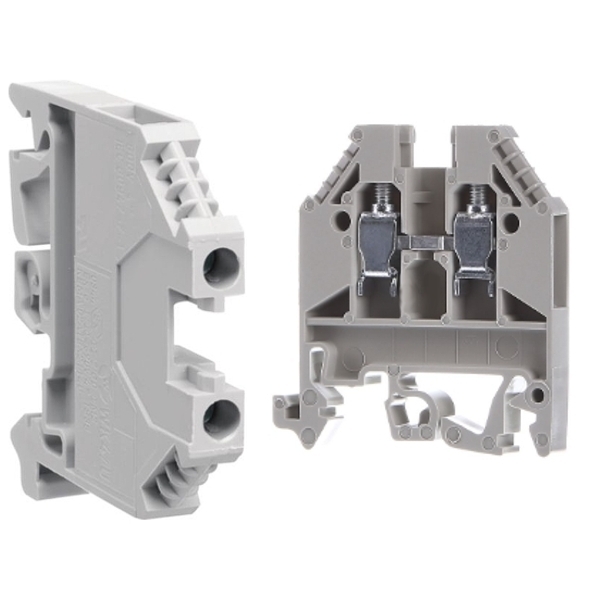

L-Klemme für 35mm Hutschienen Hager Durchgangsklemme für die Hutschienenmontage Durchgangsklemme bzw. Reihenklemme Reihenanschlussklemmen Serie KXA....... Baubreite je Klemme (Rastermass) = 6,0mm Bauhöhe: 43/47mm / Breite 44,5mm Polyamid (PA666 ) Montageart aufsteckbar auf Hutschiene mit 35mm breite Universalfuß der auf Tragschienen NS35...TS35 und NS 32... einsetzbar Abschlussplatte bedingt erforderlich je nach Einsatzart Isolierstoff Thermoplast Farbe Grau Anschließbarer Leiterquerschnitt Feindrähtig ohne Aderendhülse 0,5 ... 4qmm Feindrähtig mit Aderendhülse 0,5 ... 4qmm Eindrähtige Kupferleiter 0,5 ... 6qmm Nennstrom --------- bis 32A Bemessungsspannung bis 800V ( Einsatz typisch 230VAC / 400VAC )  2 Schraubanschlüsse ( Links + Rechts ) Material: Polyamid (PA666 ) Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Reach + Rohs : Ja bestätigt Anzahl der Klemmstellen je Etage 1 Anschlussposition seitlich Anzahl der Etagen 1 Baubreite je Klemme (Rastermass ) = 6,0mm Bauhöhe: 38mm mit Rastnasen: 47mm Breite-Korpus: 40mm mit Rastnase=44,5mm ZT-Nr.: 85369010 Ursprung DE Deutschland OPTIONAL ERHÄLTLICH Art-Nr 39-798-00550 = Querverbinder 12-fach äblängbar  Endplatte = KWE01G = Endplatte Farbe: grau Art-Nr 39-798-00520 = Klemme Durchgangsklemme Reihenklemme Grau Art-Nr 39-798-00530 = Klemme Durchgangsklemme Reihenklemme Blau Art-Nr 39-798-00540 = Klemme Durchgangsklemme Reihenklemme Grün-Gelb

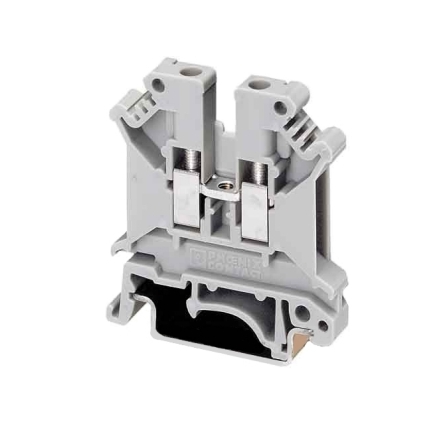

UK5N Klemme für 35mm Hutschienen Phönix Durchgangsklemme Beige für Hutschienenmontage Durchgangsklemme bzw. Reihenklemme Serie UK-5N  Übliche Anwendung L-Klemme, Phase, Phasenklemme, Phasen-Klemme Baubreite je Klemme (Rastermass) = 6,2mm Bauhöhe: 43/47mm Montageart aufsteckbar auf Hutschiene mit 35mm   Universalfuß der auf Tragschienen NS35...TS35 und NS 32... einsetzbar Abschlussplatte bedingt erforderlich je nach Einsatzart Isolierstoff Thermoplast Farbe Grau Anschließbarer Leiterquerschnitt Feindrähtig ohne Aderendhülse 0,2 ... 4qmm Feindrähtig mit    Aderendhülse 0,2 ... 4qmm Eindrähtige Kupferleiter             0,2 ... 6qmm Nennstrom  ---------  IN bis 32A Bemessungsstrom bis In 41A Bemessungsspannung bis 800V 2 Schraubanschlüsse ( Links + Rechts ) Anzahl der Klemmstellen je Etage 1 Anschlussposition seitlich Anzahl der Etagen 1 Temperatureinsatzbereich: -60...+130°C ZT-Nr.: 85369010   Ursprung DE Deutschland Lieferumfang: je 1 Stück passendes Zubehör siehe im Zubehör Register oder unter Suche Nr eingeben 42-691-00010 = 35mm Hutschiene 39-798-00210 = Klemmenmarkierung Beschriftung 39-798-00200 = Querverbinder Drahtbrücke 39-798-00160 = Reihenklemme N = Blau ( - )  39-798-00120 = Reihenklemme X = Grau ( Universalklemme )  39-798-00170 = Reihenklemme L = Schwarz mit Sicherungshalter 39-798-00220 = Reihenklemme L = Schwarz  39-798-00240 = Reihenklemme + = Rot 39-798-00150 = Reihenklemme PE = Grün-Gelb 32A bis 4qmm  39-798-00140 = Reihenklemme PE = Grün-Gelb 32A bis 6qmm  39-798-00180 = Abschlussplatte D-UK4/10 für UK5 Klemme 39-798-00250 = Endklammer für sicheren Halt auf der Hutschiene  52-625-01810 = AK05 kleiner Installationsverteiler 52-625-01820 = AK03 kleiner Installationsverteiler

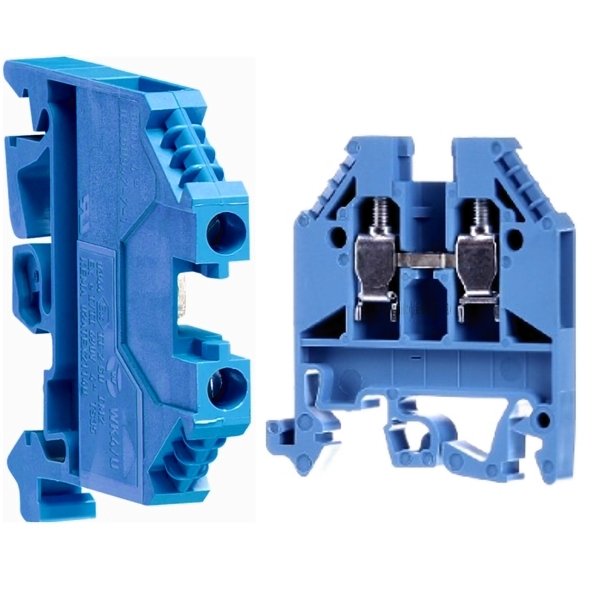

N-Klemme Nullleiterklemme für 35mm Hutschienen Hager Durchgangsklemme für die Hutschienenmontage Durchgangsklemme bzw. Reihenklemme Reihenanschlussklemmen Nullleiterklemme  Serie KXA....... Baubreite je Klemme (Rastermass) = 6,0mm Bauhöhe: 43/47mm / Breite 44,5mm Polyamid (PA666 ) Montageart aufsteckbar auf Hutschiene mit 35mm breite Universalfuß der auf Tragschienen NS35...TS35 und NS 32... einsetzbar Abschlussplatte bedingt erforderlich je nach Einsatzart Isolierstoff Thermoplast Farbe Blau Anschließbarer Leiterquerschnitt Feindrähtig ohne Aderendhülse 0,5 ... 4qmm Feindrähtig mit Aderendhülse 0,5 ... 4qmm Eindrähtige Kupferleiter 0,5 ... 6qmm Nennstrom --------- bis 32A Bemessungsspannung bis 800V ( Einsatz typisch 230VAC / 400VAC )  2 Schraubanschlüsse ( Links + Rechts ) Material: Polyamid (PA666 ) Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Reach + Rohs : Ja bestätigt Anzahl der Klemmstellen je Etage 1 Anschlussposition seitlich Anzahl der Etagen 1 Baubreite je Klemme (Rastermass ) = 6,0mm Bauhöhe: 38mm mit Rastnasen: 47mm Breite-Korpus: 40mm mit Rastnase=44,5mm ZT-Nr.: 85369010 Ursprung DE Deutschland OPTIONAL ERHÄLTLICH Art-Nr 39-798-00550 = Querverbinder 12-fach äblängbar  Endplatte = KWJ04A10= Endplatte Farbe: blau Art-Nr 39-798-00520 = Klemme Durchgangsklemme Reihenklemme Grau Art-Nr 39-798-00530 = Klemme Durchgangsklemme Reihenklemme Blau Art-Nr 39-798-00540 = Klemme Durchgangsklemme Reihenklemme Grün-Gelb

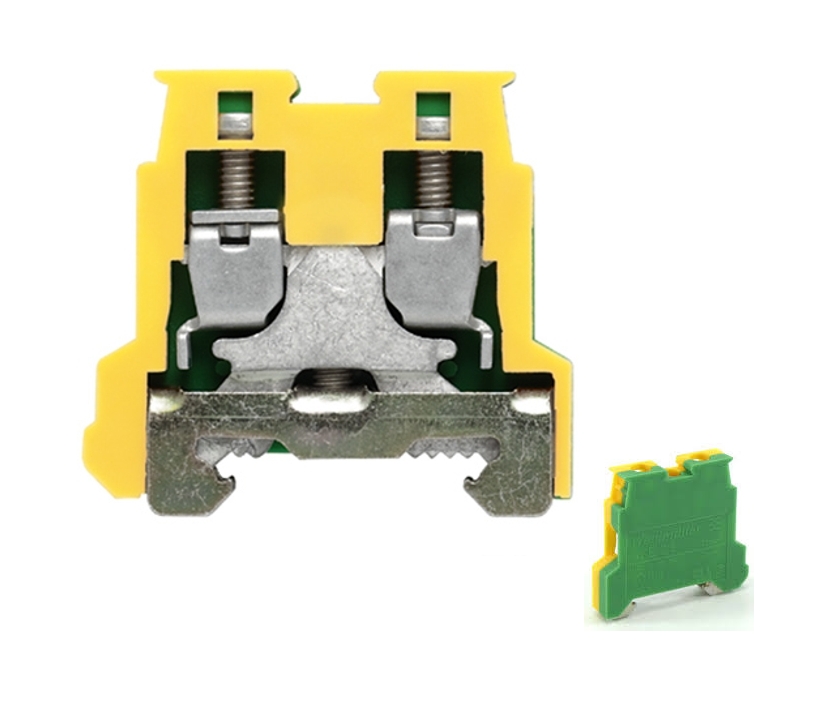

PE Klemme für schmale TS15 Hutschienen / Weidmüller PE Schutzleiter-Reihenklemme Durchgangsklemme AKE2.5 Grün-Gelb für Hutschienenmontage PE Schutzleiter-Reihenklemme Typ AKE2.5 / SAK-Reihe Mit Schlitzschrauben und Drahtschutz Montageart Hutschiene TS15 Für schmale Hutschienen mit 15mm Baubreite Bemessungsquerschnitt (flexibel, feindrähtig) 0,5 ...2,5qmm Klemmbereich min 0,13qmm / Klingenmaß 0,5-3,0mm ) Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse 0,5 ... 2,5qmm Leiterquerschnitt starr (ein-/mehrdrähtig) 0,5 ...4qmm Leiteranschluß max AWG12 Anzahl der Potentiale 1 / Anzahl der Klemmstellen 2 Bemessungskurzzeitstrom 300A bei 2,5qmm Bemessungsspannung max. 250V ( nach CSA 300V 10A ) Durchgangswiderstand gemäß IEC 60947-7-x 1,33mOhm Bemessungsstoßspannung zur Nachbarklemme 4KV Verlustleistung gemäß IEC 60947-7-x 0,77W Anschlussart 1 Schraubanschluss Anschlussart 2 Schraubanschluss Anzahl der Etagen 1 Isolierstoffart Thermoplast Eine Seite komplett geschlossen und vollisoliert = Grüne Seite / Gebe Seite wie in Abbildung   Einsatztemperaturbereich -50 ... +100 °C Verschmutzungsgrad 3 Werkstoff PA66 Brennbarkeitsklasse d. Isolierstoffs n.UL94 = V2 Breite/Rastermass 5,0mm Höhe inkl. niedrigstbauender Montageart 25,0mm / Länge 28,0mm Explosionsgeprüfte Ausführung "EEx e" Nein Farbe Grün-Gelb Lieferumfang: je 1 Stück passende TS15 Hutschiene siehe im Zubehör-Register oder unter Suche Nr eingeben Bst Nr 42-691-00020 = 15mm schmale Hutschiene passend zur Serie ist erhältlich  Bst Nr 39-798-00102 = Klemme Weidmüller AKE2.5 PE-Klemme Grün-Gelb für TS-15 DIN-Schiene  Bst Nr 39-798-00100 = Klemme Weidmüller AKZ2.5 Durchgangsklemme Beige für TS-15 DIN-Schiene

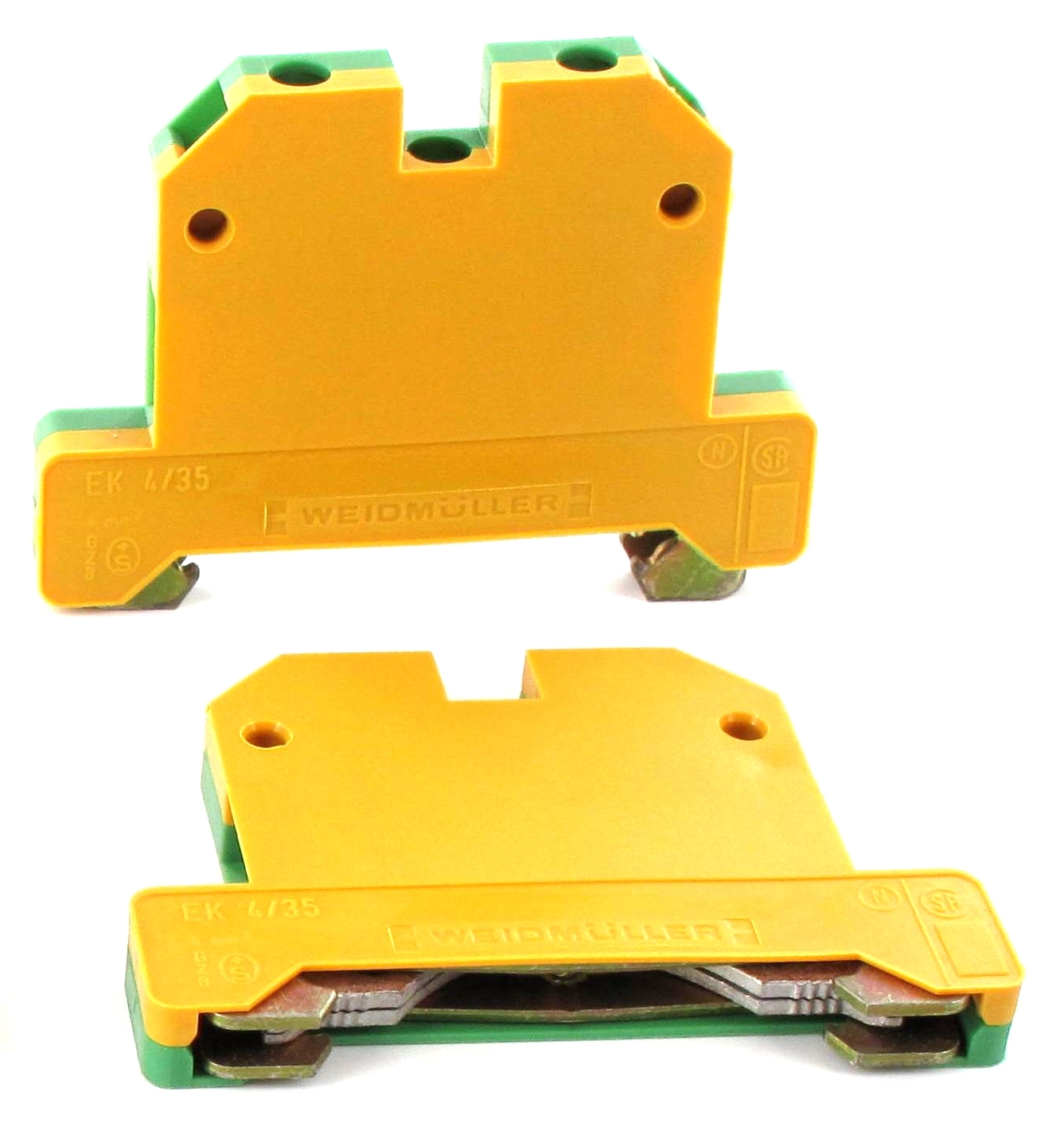

EK4-35 PE Klemme für 35mm Hutschienen Weidmüller Durchgangsklemme für Hutschienenmontage Durchgangsklemme Typ EK4/35 Mit Schlitzschrauben und Drahtschutz Montageart Hutschiene 35mm Bemessungsquerschnitt (flexibel, feindrähtig) 0,5 ...4,0qmm Leiterquerschnitt flexibel (feindrähtig) mit Aderendhülse   0,5 ... 4,0qmm Leiterquerschnitt starr (ein-/mehrdrähtig)   0,5 ...4qmm Bemessungsstrom max. 32A Bemessungsspannung  max. 500V Anschlussart Schraubanschluss Anzahl der Etagen  1 Isolierstoffart Thermoplast Einsatztemperaturbereich -50 ... 100 °C Breite/Rastermass  6,5mm Höhe inkl. niedrigstbauender Montageart 44mm / Länge 56mm Explosionsgeprüfte Ausführung "EEx e"   Nein Farbe: Grün-Gelb  Lieferumfang: je 1 Stück passende 35mm Hutschiene siehe im Zubehör-Register oder unter Suche Nr 42-691-00010 eingeben 42-691-00010 = 35mm schmale Hutschiene

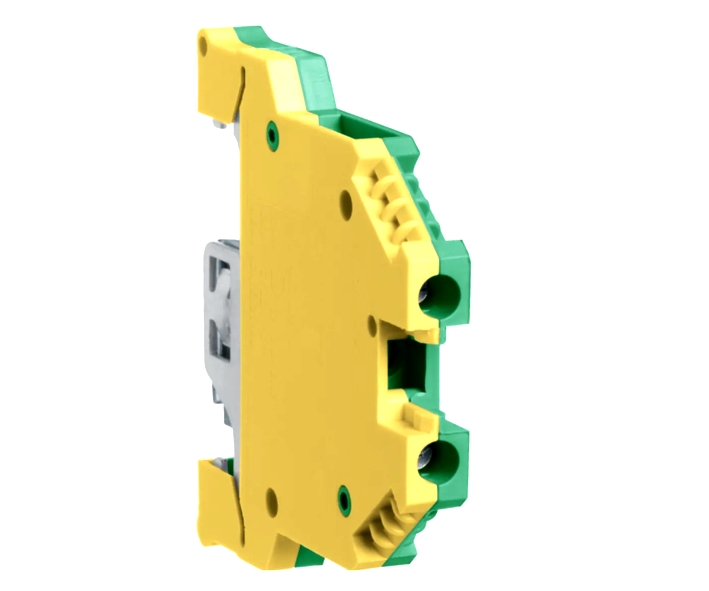

PE-Klemme Schutzleiterklemme für 35mm Hutschienen Hager Durchgangsklemme für die Hutschienenmontage Durchgangsklemme bzw. Reihenklemme Reihenanschlussklemmen Schutzleiterklemme Serie KXA....... Baubreite je Klemme (Rastermass) = 6,0mm Bauhöhe: 48,5mm / Breite 51mm Polyamid (PA666 ) Montageart aufsteckbar auf Hutschiene mit 35mm breite Universalfuß der auf Tragschienen NS35...TS35 und NS 32... einsetzbar Abschlussplatte bedingt erforderlich je nach Einsatzart Isolierstoff Thermoplast Farbe Gelb/Grün  Anschließbarer Leiterquerschnitt Feindrähtig ohne Aderendhülse 0,5 ... 4qmm Feindrähtig mit Aderendhülse 0,5 ... 4qmm Eindrähtige Kupferleiter 0,5 ... 6qmm Nennstrom --------- bis 32A Bemessungsspannung bis 800V ( Einsatz typisch 230VAC / 400VAC )  2 Schraubanschlüsse ( Links + Rechts ) Gesamtverlustleistung unter Nennstrom 1A  Material: Polyamid ( PA666 ) Verschmutzungsgrad 3  Brennbarkeitsklasse des Isolierstoffs nach UL 94 V0 Reach + Rohs : Ja bestätigt Anzahl der Klemmstellen je Etage 1 Anschlussposition seitlich Anzahl der Etagen 1 Baubreite je Klemme (Rastermass ) = 6,0mm ZT-Nr.: 85369010 Ursprung DE Deutschland OPTIONAL ERHÄLTLICH Art-Nr 39-798-00520 = Klemme Durchgangsklemme Reihenklemme Grau Art-Nr 39-798-00530 = Klemme Durchgangsklemme Reihenklemme Blau Art-Nr 39-798-00540 = Klemme Durchgangsklemme Reihenklemme Grün-Gelb

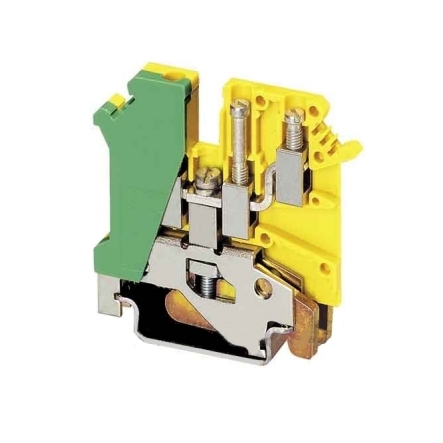

UK4PE = USLKG4 PE-Klemme für 35mm Hutschienen Phönix Durchgangsklemme für Hutschienenmontage Durchgangsklemme bzw. Reihenklemme Serie USLKG 4 Baubreite je Klemme (Rastermass) = 6,2mm Bauhöhe: 43/47mm Montageart aufsteckbar auf Hutschiene mit 35mm   Universalfuß der auf Tragschienen NS35...TS35 und NS 32... einsetzbar Abschlussplatte bedingt erforderlich je nach Einsatzart Isolierstoff Thermoplast Farbe Gelb-Grün (PE) mit Zusatzklemmen oben !  Anschließbarer Leiterquerschnitt Feindrähtig ohne Aderendhülse 0,2 ... 4qmm Feindrähtig mit    Aderendhülse 0,2 ... 4qmm Eindrähtige Kupferleiter             0,2 ... 4qmm Nennstrom  ---------  IN bis 32A Bemessungsstrom bis In 41A Bemessungsspannung bis 800V 2 Schraubanschlüsse ( Links + Rechts ) Anzahl der Klemmstellen je Etage 1 Anschlussposition seitlich Anzahl der Etagen 1 Temperatureinsatzbereich: -60...+130°C Lieferumfang: je 1 Stück passendes Zubehör siehe im Zubehör Register oder unter Suche Nr eingeben 42-691-00010 = 35mm Hutschiene 39-798-00210 = Klemmenmarkierung Beschriftung 39-798-00200 = Querverbinder Drahtbrücke 39-798-00160 = Reihenklemme N = Blau ( - )  39-798-00120 = Reihenklemme X = Grau ( Universalklemme )  39-798-00170 = Reihenklemme L = Schwarz mit Sicherungshalter 39-798-00220 = Reihenklemme L = Schwarz  39-798-00240 = Reihenklemme + = Rot 39-798-00150 = Reihenklemme PE = Grün-Gelb 32A bis 4qmm  39-798-00140 = Reihenklemme PE = Grün-Gelb 32A bis 6qmm  39-798-00180 = Abschlussplatte D-UK4/10 für UK5 Klemme 39-798-00250 = Endklammer für sicheren Halt auf der Hutschiene  52-625-01810 = AK05 kleiner Installationsverteiler 52-625-01820 = AK03 kleiner Installationsverteiler

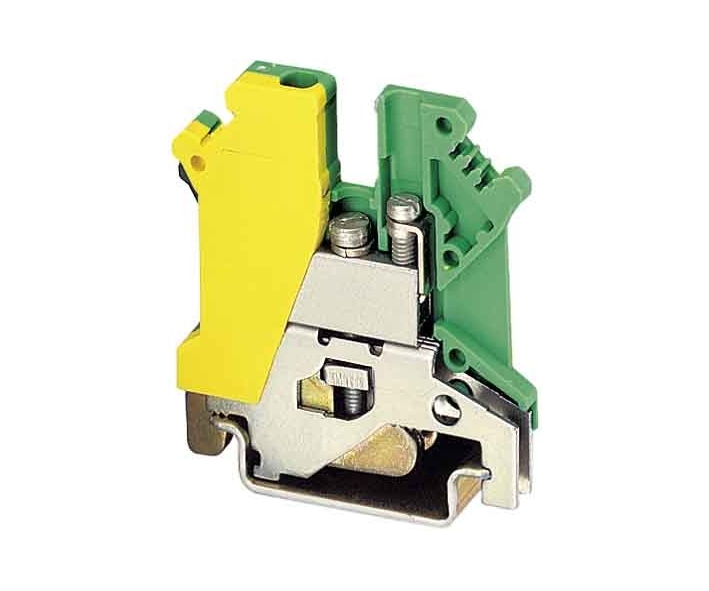

PE-Klemme Gelb-Grün für 35mm Hutschienen Phönix Durchgangsklemme für Hutschienenmontage PE Durchgangsklemme bzw. Reihenklemme Serie  Baubreite je Klemme (Rastermass) = 6,2mm Bauhöhe: 43/47mm Montageart aufsteckbar auf Hutschiene mit 35mm   Universalfuß der auf Tragschienen NS35...TS35 und NS 32... einsetzbar Abschlussplatte bedingt erforderlich je nach Einsatzart Isolierstoff Thermoplast Farbe Gelb-Grün (PE) Anschließbarer Leiterquerschnitt Feindrähtig ohne Aderendhülse 0,2 ... 4qmm Feindrähtig mit    Aderendhülse 0,2 ... 4qmm Eindrähtige Kupferleiter             0,2 ... 6qmm Nennstrom  ---------  IN bis 32A Bemessungsstrom bis  41A Bemessungsspannung bis 800V 2 Schraubanschlüsse ( Links + Rechts ) Anzahl der Klemmstellen je Etage 1 Anschlussposition seitlich Anzahl der Etagen 1 Temperatureinsatzbereich: -60...+130°C Lieferumfang: je 1 Stück passendes Zubehör siehe im Zubehör Register oder unter Suche Nr eingeben 42-691-00010 = 35mm Hutschiene 39-798-00210 = Klemmenmarkierung Beschriftung 39-798-00200 = Querverbinder Drahtbrücke 39-798-00160 = Reihenklemme N = Blau ( - )  39-798-00120 = Reihenklemme X = Grau ( Universalklemme )  39-798-00170 = Reihenklemme L = Schwarz mit Sicherungshalter 39-798-00220 = Reihenklemme L = Schwarz  39-798-00240 = Reihenklemme + = Rot 39-798-00150 = Reihenklemme PE = Grün-Gelb 32A bis 4qmm  39-798-00140 = Reihenklemme PE = Grün-Gelb 32A bis 6qmm  39-798-00180 = Abschlussplatte D-UK4/10 für UK5 Klemme 39-798-00250 = Endklammer für sicheren Halt auf der Hutschiene  52-625-01810 = AK05 kleiner Installationsverteiler 52-625-01820 = AK03 kleiner Installationsverteiler

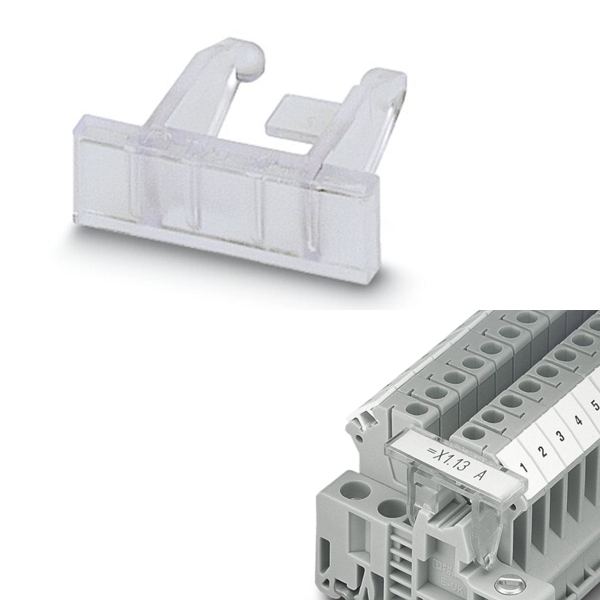

Schild für Endklammer  Klemmenleistenmarker aufrastbar für Endklammer 39-798-00250 Abmessungen: Breite 8 mm / Länge 28mm Mit Textfeld nein ( selber ausdrucken ) Montageart = stecken / Transparent Ja Lieferumfang: je 1 Stück passendes Zubehör siehe im Zubehör Register oder unter Suche Nr eingeben 39-798-00250 = Endklammer 39-798-00250 passend zu diesem Schild  42-691-00010 = 35mm Hutschiene 39-798-00210 = Klemmenmarkierung Beschriftung 39-798-00200 = Querverbinder Drahtbrücke 39-798-00160 = Reihenklemme N = Blau ( - )  39-798-00120 = Reihenklemme X = Grau 39-798-00170 = Reihenklemme L = Schwarz mit Sicherugshalter 39-798-00220 = Reihenklemme L = Schwarz  39-798-00240 = Reihenklemme + = Rot 39-798-00150 = Reihenklemme PE = Grün-Gelb 32A bis 4qmm  39-798-00140 = Reihenklemme PE = Grün-Gelb 32A bis 6qmm  39-798-00180 = Abschlussplatte D-UK4/10 für UK5 Klemme 39-798-00250 = Endklammer für sicheren Halt gegen verutschen auf der Hutschiene  39-798-00130 = Trennplatte TWIN 52-625-01810 = AK05 kleiner Installationsverteiler 52-625-01820 = AK03 kleiner Installationsverteiler

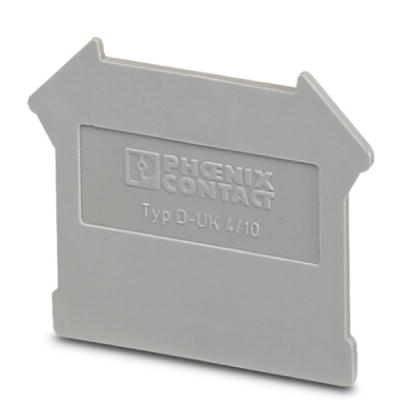

Abschlussplatte bzw. Zwischenplatte für UK5 = UK= Universalklemme / Standardklemmen Bezeichnung D-UK4/10 für UK5N Klemmen Abschluss- und Zwischenplatte für Reihenklemme in Farbe Grau  passend zu Standardklemme UK5N Brennbarkeitsklasse des Isolierstoffs nach UL94 / Material PA 6.6 Brennbarkeitsklasse nach UL 94-V0 Abmessungen: Länge: 42,5mm / Breite: 1,8mm / Höhe: 35,9mm Anwendungs Beispiel und Zeichnung siehe auch weitere Bilder !  Umgebungstemperatur (Betrieb) -60 °C ... 105 °C passendes Zubehör siehe im Zubehör Register oder unter Suche Nr eingeben 42-691-00010 = 35mm Hutschiene 39-798-00210 = Klemmenmarkierung Beschriftung 39-798-00200 = Querverbinder Drahtbrücke 39-798-00160 = Reihenklemme N = Blau ( - )  39-798-00120 = Reihenklemme X = Grau 39-798-00170 = Reihenklemme L = Schwarz mit Sicherugshalter 39-798-00220 = Reihenklemme L = Schwarz  39-798-00240 = Reihenklemme + = Rot 39-798-00150 = Reihenklemme PE = Grün-Gelb 32A bis 4qmm  39-798-00140 = Reihenklemme PE = Grün-Gelb 32A bis 6qmm  39-798-00180 = Abschlussplatte D-UK4/10 für UK5 Klemme 39-798-00250 = Endklammer für sicheren Halt auf der Hutschiene    52-625-01810 = AK05 kleiner Installationsverteiler 52-625-01820 = AK03 kleiner Installationsverteiler

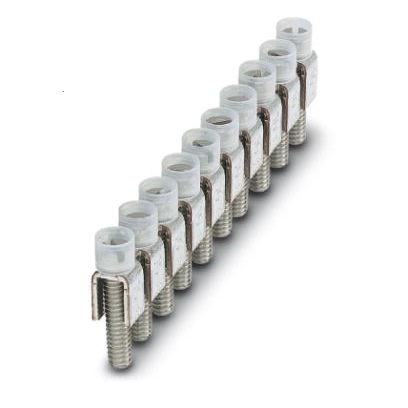

UK5 Querverbinder Brücker für Reihenklemme mit 6,2mm Rastermass UK5 Querverbinder Brücker uzm individuell ablängen mittels Saitenschneider oder Bügelsäge 2, 3, 4, 5... usw zu PHOENIX UK5 Serie Reihenklemmen mit 6,2mm Baubreite passendes Zubehör siehe im Zubehör Register oder unter Suche Nr eingeben 42-691-00010 = 35mm Hutschiene 39-798-00210 = Klemmenmarkierung Beschriftung 39-798-00200 = Querverbinder Drahtbrücke 39-798-00160 = Reihenklemme N = Blau ( - )  39-798-00120 = Reihenklemme X = Grau 39-798-00170 = Reihenklemme L = Schwarz mit Sicherugshalter 39-798-00220 = Reihenklemme L = Schwarz  39-798-00240 = Reihenklemme + = Rot 39-798-00150 = Reihenklemme PE = Grün-Gelb 32A bis 4qmm  39-798-00140 = Reihenklemme PE = Grün-Gelb 32A bis 6qmm  39-798-00180 = Abschlussplatte D-UK4/10 für UK5 Klemme 39-798-00250 = Endklammer für sicheren Halt auf der Hutschiene  39-798-00130 = Trennplatte TWIN 52-625-01810 = AK05 kleiner Installationsverteiler 52-625-01820 = AK03 kleiner Installationsverteiler
