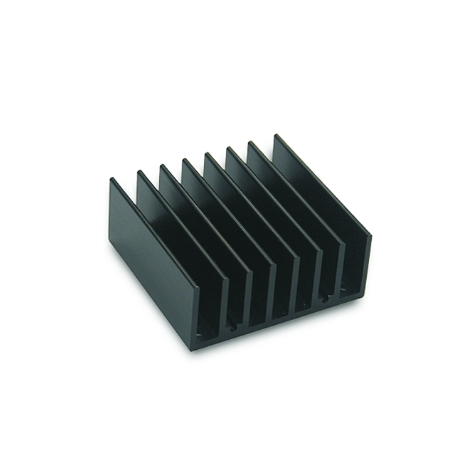

Aufschraub Kühlkörper für DCDC Wandler Nr 43-846-00880 ( siehe Zubehör-Register unten )

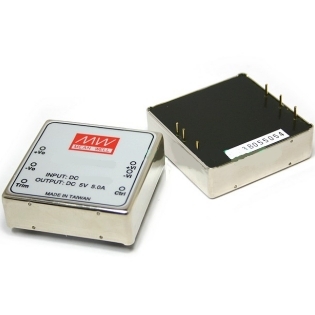

DCDC Wandler 24V (18-36V) auf 5V 5A = 5000mA Einzelspannungssausgang mit galvanisch getrenntem Ein- und Ausgang. Weitere Eingangsspannungsbereich 18...36Vdc geringe Bauhöhe, hoher Wirkungsgrad, kurzschlussfest Ein-/Ausgangsisolation Kunststoffgehäuse zum direkten Einlöten in die gedruckte Schaltung oder auf Lochrasterplatinen mit Printklemmen verwendbar Feste Ausgangsspannung: 5V max. 5000mA Leistung: 25Watt Einsatz zum Beispiel: Universell einsetzbar Telekommunikation Rechnersysteme / MSR Mikroprozessorsysteme Platinensteuerungen Kleinverbraucher aller Art SPS - Steuerungen usw. Technische Daten: Eingangsspannungsverhältnis 2:1, 3:1 Eingangsspannungsfilter: PI-Filter Leistung: 25Watt bei 5Vdc Ausgang = 5Volt DC max 5000mA = 5A Ausgangsschutz 5,75...7,5V Kurzschlussfestigkeit: mit Strombegrenzung  Isolationsspannung (UA /UE), min.: 1000Vdc Built-in remote ON-OFF control Fixed switching frequency at 225KHz Betriebstemperaturbereich: - 25...+85°C Wirkungsgrad: 79% Kühlung: Luftkonvektion Lötpins ans der Unterseite: Eingang: +Input und -Inputund Trim Ausgang: +Out und -Out und NC, Remote Abmessungen: 50,8 x 45,8mm Höhe: 16mm Weitere Ausführung = Nr 93-400-00580 = In 20-60V auf 5V 1A 5Watt

DCDC Wandler 9-18V auf 12V 2,1A = 2100mA mit 25W Leistung Ideal als Spannungskonstanter für die LED Technik Einzelspannungssausgang mit galvanisch getrenntem Ein- und Ausgang. Weitere Eingangsspannungsbereich 9...18Vdc geringe Bauhöhe, hoher Wirkungsgrad, kurzschlussfest Ein-/Ausgangsisolation Kunststoffgehäuse zum direkten Einlöten in die gedruckte Schaltung oder auf Lochrasterplatinen mit Printklemmen verwendbar Feste Ausgangsspannung: 12V max. 2100mA Leistung: 25Watt Einsatz zum Beispiel: Universell einsetzbar LED Technik Telekommunikation Rechnersysteme / MSR Mikroprozessorsysteme Platinensteuerungen Kleinverbraucher aller Art SPS - Steuerungen usw. Technische Daten: Eingangsspannungsverhältnis 2:1, 3:1 Eingangsspannungsfilter: PI-Filter Leistung: 25Watt bei 12Vdc Ausgang = 12Volt DC max 2100mA = 2,1A Ausgangsschutz 13,8...18V Kurzschlussfestigkeit: mit Strombegrenzung  Isolationsspannung (UA /UE), min.: 1000Vdc Built-in remote ON-OFF control Fixed switching frequency at 225KHz Betriebstemperaturbereich: - 25...+85°C Wirkungsgrad: 79% Kühlung: Luftkonvektion Lötpins ans der Unterseite: Eingang: +Input und -Inputund Trim Ausgang: +Out und -Out und NC, Remote Abmessungen: 50,8 x 45,8mm Höhe: 16mm Weitere Ausführungen  93-400-00490 = In 18-36V auf 5V 5A 25Watt 93-400-00580 = In 20-60V auf 5V 1A 5Watt

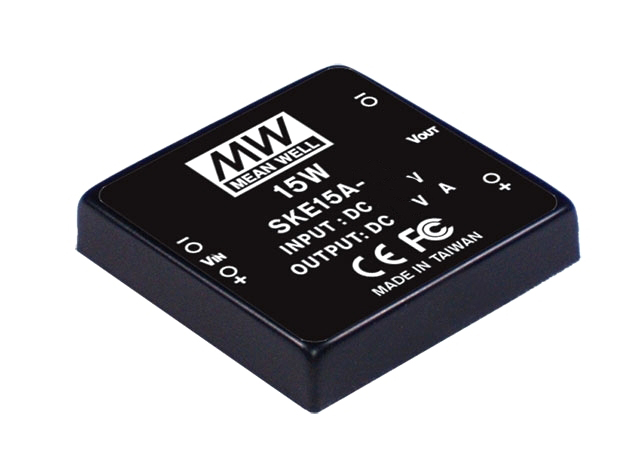

DCDC Konverter 12V auf 24V DCDC Wandler mit 24V Gleichspannungs-Ausgang. DCDC Konverter 12V - 24V 15W Einzelspannungs-Ausgang mit galvanisch getrenntem Ein- und Ausgang Weitere Eingangsspannungsbereich  geringe Bauhöhe hoher Wirkungsgrad Kurzschlussfest Ein-/Ausgangsisolation Metallgehäuse zum direkten einlöten in die gedruckte Schaltung oder auf Lochrasterplatinen mit Printklemmen verwendbar Feste Ausgangsspannung: 24V max. 625mA Einsatz zum Beispiel: Universell einsetzbar Beleuchtungstechnik Telekommunikation Rechnersysteme / MSR Mikroprozessorsysteme Kleinverbraucher aller Art KFZ Technik  SPS - Steuerungen usw. Technische Daten: Eingangsspannungsverhältnis: 2:1 Eingangsbereich: 12V ( 9-18V DC ) Ausgang: 24V DC Gleichspannung  Belastbarkeit bis max 625mA an 24VDC Belastbarkeit: bis 15Watt Wirkungsgrad: 82%  für direkte Leiterplattenmontage weiter Eingangsspannungsbereich 2:1 galvanische Trennung von Ein- und Ausgang Ein-/Ausgangsisolation 1000V geregelte stabilsierte Ausgangsspannung Kurzschlussfest Abmessungen: 51 x 51mm Gehäuse H:11mm

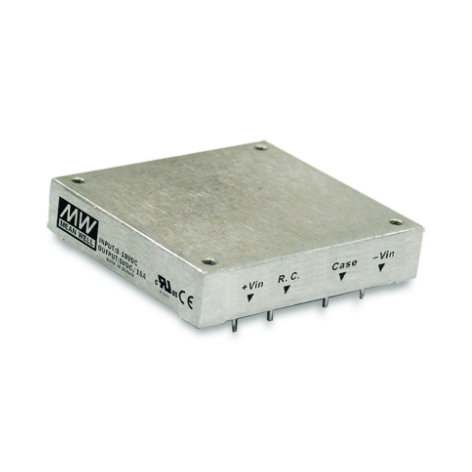

DCDC Wandler 12V auf 24V mit galvanisch getrenntem Eingang-Ausgang Einzelspannungs-Ausgang mit galvanisch getrenntem Ein- und Ausgang Weitere Eingangsspannungsbereich ( 9-18V ) geringe Bauhöhe hoher Wirkungsgrad Kurzschlussfest Remote Ein-Aus 1500V Ein-/Ausgangsisolation Metallgehäuse zum direkten einlöten in die gedruckte Schaltung oder auf Lochrasterplatinen mit Printklemmen verwendbar Feste Ausgangsspannung: 24V max. 3130mA Einsatz zum Beispiel: Universell einsetzbar Beleuchtungstechnik KFZ Technik Telekommunikation Rechnersysteme / MSR Mikroprozessorsysteme Kleinverbraucher aller Art SPS - Steuerungen usw. Technische Daten: Eingangsspannungsverhältnis: 2:1 Eingangsbereich: 12V ( 9-18V DC Gleichspannung ) Ausgang: 24Volt DC Gleichspannung Durch eine externe Beschaltung mit 470ohm Poti/Widerstand kann die Ausgangsspannung +/-10% verändert werden ( 21,6...26,4V ) Restwelligkeit: nur 240mVpp Belastbarkeit 0 bis max 3130mA = 3,13A an 24VDC Belastbarkeit: bis 75Watt Wirkungsgrad: 87% für direkte Leiterplattenmontage oder Lochrasterplatine weiter Eingangsspannungsbereich 2:1 galvanische Trennung von Ein- und Ausgang Ein-/Ausgangsisolation 1500V geregelte stabilsierte Ausgangsspannung Kurzschlussfest Abmessungen: 57,9 x 61mm Gehäuse H:12,7mm Unbedingt einen optionalen Kühlkörper aufstetzten oder entsprechend kühlen Der originale Kühlkörper (8-890-00300) kann einfach aufgeschraubt werden mit 4 M-Schrauben Optional erhältlich ( Siehe auch Zubehör-Register ) Bst Nr.:   8-890-00300 = Kühlkörper Bst Nr.: 44-815-00009 = Lochrasterplatine zum selber verlöten Bst Nr.: 97-905-00500 = 1mm Silderdraht zum verdrahten Bst Nr.: 39-796-00008 = Printklemme 2polig
