6V auf 12V Spannungswandler DCDC Wandler DC-DC Wandler bzw. Spannungswandler für Oldtimer usw. Wandelt sicher 6Volt in 12Volt um. Somit können 12V Verbraucher wie 12V Autoradios, 12V Ladegeräte, 12V Lampen, Notebook 12V CAR-Adapter usw. wieder im Oldtimer betrieben werden.  Technische Daten: Eingangsspannung:   6Volt (5,5V...8V DC) Ausgangsspannung: 12Volt (DC) nicht stabilisiert  Ausgangsspannung folgt proportional der Eingangsspannung Beispiele: Eingang 6V=12V / Eingang 7V=14V / Eingang 8V=16V Ausgangsspannung  Ausgangsstrom: bis zu max 10A Ausgangsleistung: bis zu max. 120W Verbraucher Belastbarkeit/Dauerleistung: bis zu 120Watt  CV-Stabilität Last 0-100% max.3V Leerlaufstromaufnahme 30mA Trennung Eingang/Ausgang galvanisch verbunden (Masse) Anschluss Eingang Flachstecker 6,3mm Anschluss Ausgang Flachstecker 6,3mm Geräte-Eigenschaften: Übertemperaturschutz Minuspol am Gehäuse Minus Eingang und Minus Ausgang verbunden Kühlung Konvektion Schutzgrad Klasse IP30/III Farbe RAL 9005 schwarz Stabilität Ua bei Änderung Ue Ua folgt proportional Ue Gehäuse: Schlitzgehäuse Abmessungen 150x85x70mm Gewicht 0,6 kg Zubehör: 6,3mm Flachsteckhülsen siehe (Zubehör-Register) Zusatzinformation fals je nach Anwendung benötigt gibt es ab 2023 eine weitere Version dieses DCDC-Aufwärtswandler 6V auf 12V nun mit stabilisiertem Ausgang von 12Volt DC Festspannung = Art-Nr 43-846-00361

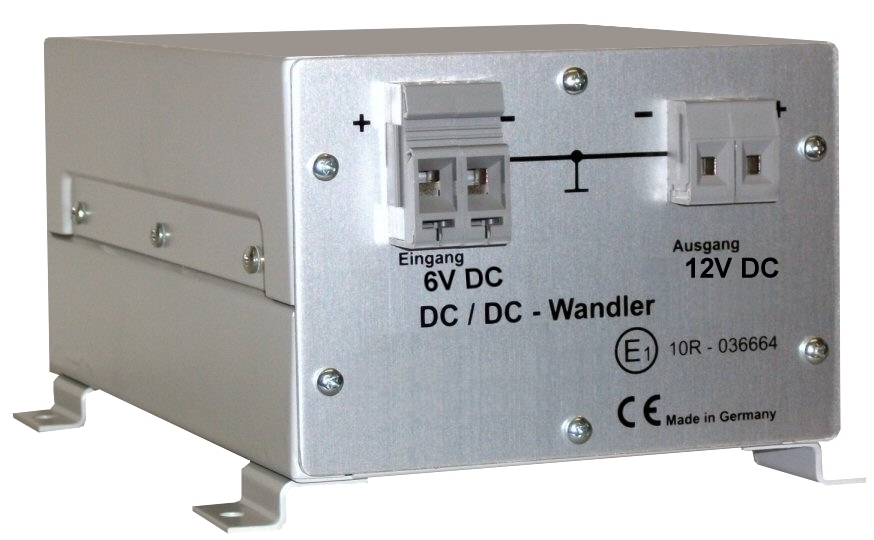

6V auf 12V DCDC Wandler Spannungswandler DCDC Wandler bzw. Spannungswandler für Oldtimer usw.6V Fahrzeuge aller Art Wandelt sicher 6Volt in 12Volt um. Somit können 12V Verbraucher wie 12V Autoradios, 12V Ladegeräte, 12V Lampen, Notebook 12V CAR Adapter usw. wieder im Oldtimer betrieben werden. Auch können Sie eine zweite 12V KFZ Batterie z.B. mit 20-65Ah geladen werden  Technische Daten: Eingangsspannung:   6Volt (5,5V...8V DC) Ausgangsspannung: 12Volt (DC) Ausgangsspannung folgt proportional der Eingangsspannung Beispiele: 6V=12V / 6,8V = 13,6V / 7V=14V / 8V=16V Ausgangsstrom: bis zu max 20A Somit kann auch eine zweite 12V Batterie mit im System geladen werden  Ausgangsleistung: bis zu max. 240W Verbraucher  Belastbarkeit/Dauerleistung: bis zu 240Watt  CV-Stabilität Last 0-100% max.3V Leerlaufstromaufnahme 50mA Trennung Eingang/Ausgang galvanisch verbunden (Masse) Anschluss Eingang Schraubklemen bis 4qmm Anschluss Ausgang Schraubklemen bis 4qmm Geräte-Eigenschaften: Übertemperaturschutz Minuspol am Gehäuse Minus Eingang und Minus Ausgang verbunden Kühlung geschalteter Lüfter  Schutzgrad Klasse IP30/III Farbe RAL7035 Stabilität Ua bei Änderung Ue Ua folgt proportional Ue Gehäuse: Metallgehäuse gemeinsame Masse mit Gehäuse verbunden Abmessungen 210x120x95mm Gewicht 1,8kg

Konverter 6Volt auf 12Volt Spannungswandler 6V auf 12V oder 12V auf 24V ( DCDC Konverter )  Dieser elektronisch geregelte Gleichspannungswandler erzeugt aus einer kleinen Eingangsspannung eine fast doppelt so hohe Ausgangsspannung. Beispiele hierfür   6V (DC) Eingang macht 12V (DC) Ausgangsspannung Beispiele hierfür 12V (DC) Eingang macht 24V (DC) Ausgangsspannung Max. Ausgangsstrom: ca. 2A 24Watt ( Ideal auf für Autoradios in Oldtimer )  Mit einem zusätzlichen Potentiometer von 4,7-kOhm lin. kann die Ausgangsspannung nach oben hin begrenzt werden. Das Poti ist nicht zwingend für den Betrieb nötig, aber von uns empfohlen.  Je nach Belastung erwärmt sich das Modul im Dauerbetrieb. Es sollte an einer gut belüfteten Stelle mit dem Kühlwinkel des Moduls an ein gut wärmeableitendes Metallstück montiert werden. Das sollte entweder eine größere, kühlende Metallfläche (Karosserie) oder ein handelsüblicher Rippenkühlkörper mit den Mindestmaßen von ca. 40 x 100 x 100mm sein. Der Kühlwinkel des Moduls muß plan und fest auf den Kühlkörper aufgeschraubt werden, um einen guten Wärmeübergang zu gewährleisten. Die Kühlung muß so gut sein, daß das Modul am Kühlwinkel im Normalbetrieb nicht über 60º C warm wird. Der Kühlwinkel ist elektrisch mit dem Minuspol an der Klemmleiste des Moduls verbunden. Der Kühlwinkel des Moduls darf daher nicht ohne Isolierung an Karosserien geschraubt werden, die mit dem Pluspol der Eingangsspannung verbunden sind (Kurzschlußgefahr). In den Eingang des Moduls muß eine Vorsicherung von ca. 5 Ampere geschaltet werden (siehe Zeichnung). Das Potentiometer von 4.7 KOhm linear sollte nur angeschlossen werden, wenn die Ausgangsspannung einen bestimmten Wert nicht überschreiten darf. Sie schließen in diesem Fall ein Voltmeter an den Ausgang des Moduls und regeln das Poti dann so ein, daß die gewünschte Ausgangsspannung angezeigt wird. Das Modul leistet dann nicht mehr die maximal mögliche Ausgangsspannung, sondern begrenzt auf die eingestellte kleinere Spannung. Es können bis zu 2 Module direkt parallel geschaltet werden, um die Leistung zu verdoppeln. z.B. für Leistungen bis 48Watt z.B. Leistungsstärkere Autoradios   Achtung: Das Modul ist nur für Gleichspannung (z.B. Autobatterie) geeignet, nicht für Wechselspannung! Falscher Anschluß, Kurzschluß, zu hohe Eingangsspannung (> 14,5V) oder mangelnde Kühlung führen zur Zerstörung des Moduls. Da jeder Spannungswandler sorgfältig vor dem Versand getestet wurde, ist ein Kulanzersatz nicht möglich! Die Ausgangsspannung sinkt bei höherer Belastung.  Technische Daten:  Eingangsspannung:    6-14V DC Gleichstrom   Ausgangsspannung: 12-24V DC Gleichstrom  DCDC Converter Eingang zu Ausgang Verhältnis ca. 1 : 2     Beispiele Eingang  6Volt ergibt 12Volt  Ausgangsspannung     Beispiele Eingang  7Volt ergibt 14Volt Ausgangsspannung     Beispiele Eingang  8Volt ergibt 16Volt Ausgangsspannung    Beispiele Eingang  9Volt ergibt 18Volt Ausgangsspannung    Beispiele Eingang 10Volt ergibt 20Volt Ausgangsspannung    Beispiele Eingang 12Volt ergibt 24Volt Ausgangsspannung    Beispiele Eingang 13Volt ergibt 26Volt Ausgangsspannung    Beispiele Eingang  13,8Volt ergibt 27Volt Ausgangsspannung Optionales 4,7Kohm Potentiometer zur Begrenzung der Ausgangsspannung    Mit einem zusätzlichen Potentiometer von 4,7 k lin. kann die Ausgangsspannung nach oben hin begrenzt werden, bei       Eingangsspannung von über 10Volt. Nicht zwingend nötig aber von uns empfohlen     Beispiel hierfür bei 13,8V Eingang vom KFZ ( llaufender Motor ) dann begrenzung auf 24Volt DC statt 27Volt Belastbarkeit Ausgang bis zu 2A max 24Watt  Kühlkörper empfohlen  ( Metall-Kühlwinkel am Modul darf nicht ohne Isolierung an Karosserien geschraubt werden Abmessungen: 70 x 60 x 23mm ( abm ohne Befestigungslaschen ) Anschlüsse Ein- Ausgang über Litzenkabel 4,7Kohm Potentiometer optional zur Begrenzung der Ausgangsspannung  Anschluß bzw. Schaltplan siehe weitere Bilder  Optionales Poti mit 4.7KOhm für die Ausgangsspannungbegrenzung ( siehe Zubehoer Register ) Bst Nr 21-817-00052  = Poti ( Regler ) mit 4mm Achse Lötänschlüsse oder Bst Nr 21-817-00069 = Poti ( Regler ) mit 6mm Achse Lötanschlüsse  oder  Bst Nr 23-896-00780 = Poti ( Regler ) kleiner Trimmer Lötanschlüsse

6V auf 12V Spannungswandler DCDC Wandler DC-DC Wandler bzw. Spannungswandler für Oldtimer usw. Wandelt sicher 6Volt in 12Volt um. Somit können 12V Verbraucher wie 12V Autoradios, 12V Ladegeräte, 12V Lampen, Notebook 12V CAR-Adapter usw. wieder im Oldtimer betrieben werden.  Technische Daten: Eingangsspannung:   6Volt (5,5V...8V DC) Ausgangsspannung: 12Volt (DC) stabilisiert  Ausgangsspannung 12V Festspannnung stabilisiert  Beispiele: Eingang 6V=12V / Eingang 7V=12V / Eingang 8V=12V Ausgangsspannung  Ausgangsstrom: bis zu max 10A Ausgangsleistung: bis zu max. 120W Verbraucher Belastbarkeit/Dauerleistung: bis zu 120Watt  CV-Stabilität Last 0-100%  Leerlaufstromaufnahme 30mA Trennung Eingang/Ausgang galvanisch verbunden (Masse) Anschluss Eingang Flachstecker 6,3mm Anschluss Ausgang Flachstecker 6,3mm Geräte-Eigenschaften: Übertemperaturschutz Minuspol am Gehäuse Minus Eingang und Minus Ausgang verbunden Kühlung Konvektion Schutzgrad Klasse IP30/III Farbe RAL 9005 schwarz Stabilität Ua bei Änderung Ue Ua folgt proportional Ue Gehäuse: Schlitzgehäuse Abmessungen 150x85x70mm Gewicht 0,63kg Zubehör: 6,3mm Flachsteckhülsen siehe (Zubehör-Register) Zusatzinformation fals je nach Anwendung benötigt gibt es eine weitere Version dieses DCDC-Aufwärtswandler 6V auf 12V mit unstabilisiertem Ausgang = Art-Nr 43-846-00360
