12Volt Netzteil mit USV Funktion (12V Notstromversorgung mit Akkupufferung) 12V 11A Schaltnetzteil mit Ladefunktion und Netzausfallschutz 12-13,8V 11A Netzteil mit 0,5A Ladefunktion Akkuanschluss und Netzausfallschutz gleichzeitig 12V Geräte betreiben und Bleiakku oder Bleigelakku laden empfohlene Akkukapazität: 2Ah bis 50Ah Häufig wird in der Elektronik eine Stromversorgung mit Netzausfallüberbrückung benötigt. Umschaltzeit nicht vorhanden da Ausgang dauernd ON über angeschlossenen Akku  Ideal für die Steuerungstechnik, Funktechnik, Messtechnik, fernbetriebene Systeme, Fertigungssteuerungen und zahlreiche andere 12V Systeme benötigen eine netzausfallsichere Stromversorgung Hier ist eine fertige Lösung Netzteil mit Akkuanschluss  Technische Daten: Eingangsspannungsbereich: 88...264Vac  47...63Hz oder 124-370Vdc Leistung: bis 151 Watt Ausgangsspannnung: 12Volt Gleichspannung ( 13,8V )  Leistung Ausgang 0-11,5A max. 11,5A ( 11A Netzteil + 0,5A Ladestrom Akku )   Ausgangsspannung über bedingt vom Akku über Poti einstellbar ( 12....14,4V ) Geringe Restwelligkeit nur 150mV USV Modus intengriert für Pufferfunktion Bei Stromausfall wird die 12V Spannung des Akkus direkt an den 12V Geräteausgang automatisch durchgebrückt Anschluss mit Ladefunktion (13,8V für Akku (Blei, Blei-Gel) Anschluss für 12-13,8V Pufferakku (Bleiakku) bis 50Ah Empfohlene Akkukapazität: 2Ah bis 50Ah, je nach angeschlossenem Verbraucher und Pufferzeit Integriertes Ladegerät für den angeschlossenen optionale 12V Bleiakku automatische Laderegelung des angeschlossenen Akkus Ladestrom max. 0,5A Akkuschutz durch integrierte Sicherung Batterie Low Erkennung: 10V +/-0,8V Dabei überwacht die Low-Schutzschaltung die Spannung des Akkus.  Ab 10,5V und darunter wird der Akku vom Verbraucher getrennt   2 Schraubanschlüsse für 12V Ausgang ( Last )   2 Schraubanschlüsse für 12V Akku ( Bleiakku ) 3 Netzteingang (L+N+PE) Überspannunssschutz für den Ausgang: 15,87-18,63V Kurzschlußfest Überlastschutz 105-135% Netzausfallüberbrückung 20ms Überspannungschutz 110-150% Hoher Wirkungsgrad: 80% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter PFC PF>0,92 100% Burn-In Test unter Vollast Leistungsbegrenzung mit Wiederanlauf im Kurzschlussfall Temperatureinssatzbereich: -10°...+60°C Schraubanschlüsse:  L+N+PE = 230V Netzeingang BATT(+) und BATT (-) für externen Bleiakku DC(+) und DC)-) Ausgang für Last 2-pol Steckverbinder CN1 Anschluss für Reset Switch Lochblechgehäuse mit M3 Gewinde für die Befestigung mit Hutschienenclips o.ä. Abm.: L: 199mm H: 50mm B: 110mm Gewicht: 0.88kg optional erhältlich passendes Kunststoff-Gehäuse z.B. Bst Nr  52-625-00850 Passendes Zubehör wie 12V Bleiakkus mit unterschiedlicher Leistung siehe (zubehör-Register)   Dieses Netzteil mit Akkuanschluss für Bleiakku Pufferung ist wie folgt erhältlich :    als 12V Ausführung  Art-Nr 93-808-04650 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC   50W 3,0A+0,5A Ladestrom Art-Nr 93-808-04250 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC 150W 11A+0,5A Ladestrom  als 24V Ausführung  Art-Nr 93-808-04660 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC   50W 1,5A +0,3A Ladestrom Art-Nr 93-808-04662 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC   60W 2,0A +0,2A Ladestrom oder 1,7A +0,5A Ladestrom  Art-Nr 93-808-04260 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC 150W 5,0A+0,5A Ladestrom

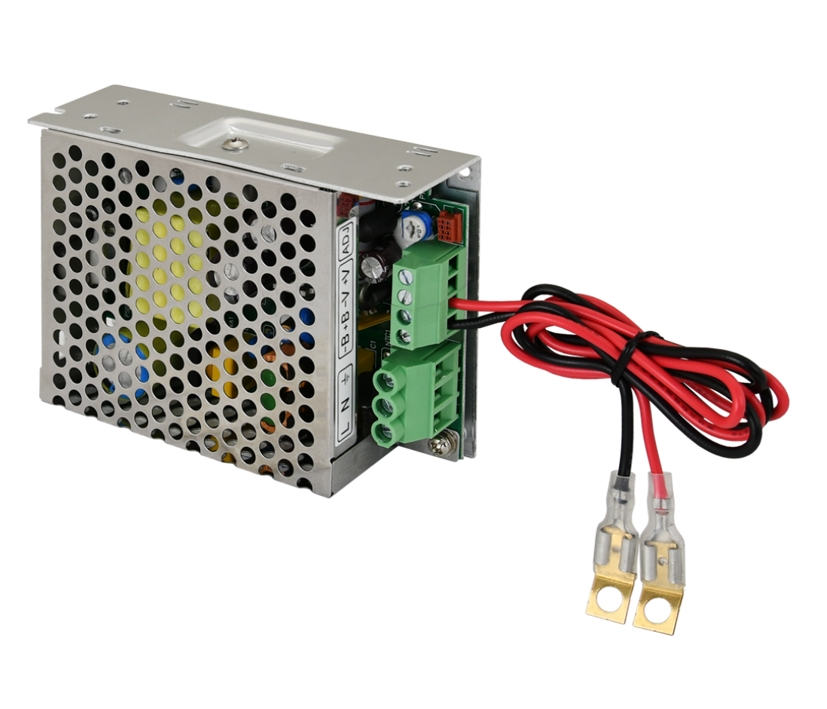

12Volt Netzteil mit USV Funktion (12V Notstromversorgung mit Akkupufferung) 12V 3,5A Schaltnetzteil mit Ladefunktion und Netzausfallschutz 12-13,8V 3A Netzteil mit 0,5A Ladefunktion Akkuanschluss und Netzausfallschutz gleichzeitig 12V Geräte betreiben und Bleiakku oder Bleigelakku laden empfohlene Akkukapazität: 2Ah bis 28Ah Häufig wird in der Elektronik eine Stromversorgung mit Netzausfallüberbrückung benötigt. Umschaltzeit nicht vorhanden da Ausgang dauernd ON über angeschlossenen Akku  Ideal für die Steuerungstechnik, Funktechnik, Messtechnik, fernbetriebene Systeme, Fertigungssteuerungen und zahlreiche andere 12V Systeme benötigen eine netzausfallsichere Stromversorgung Hier ist eine fertige Lösung Netzteil mit Akkuanschluss   Dieses Netzteil ist ein universell einsetzbares und gepuffertes 3A Netzgerät mit einem Akkuladestrom von 0,5A. Aufgrund der kompakten Abmessungen passt es hervorragend in kleinste Gehäuse. Das Netzteil verfügt über Kurzschluss-, Überspannungs- sowie Überlastschutz.  Häufig wird in der Elektronik eine Stromversorgung mit Netzausfallüberbrückung benötigt. Steuerungstechnik, Funktechnik, Messtechnik, fernbetriebene Systeme, Fertigungssteuerungen und zahlreiche andere 12V Systeme benötigen eine netzausfallsichere Stromversorgung. Hier die Lösung.  Technische Daten :  Eingang: 230VAC typisch   Eingangsspannungsbereich: 176V...264Vac 47...63Hz Leistung: 50Watt Ausgangsspannnung: 12Volt stabilisierte Gleichspannung   Regelbereich der Ausgangsspannung ( 12....14V DC )   11V....13,8VDC – Pufferbetrieb   9,5V...13,8V DC – Batteriebetrieb Leistung Ausgang 0-3A + 0,5A Akkuladung Geringe Restwelligkeit nur 120mV USV Modus intengriert für Pufferfunktion über optionalen Standard-Bleiakku Bei Netzausfall wird die Spannung des Akkus direkt an den 12V Geräteausgang durchgeschleift. Anschluss mit Ladefunktion 13,8V für Akku (Blei, Blei-Gel, AGM ) Anschluss für 12V Pufferakku/Beiakku über Kabel mit Kontaktschuhen Empfohlene Akkukapazität: 2Ah bis 28Ah, je nach angeschlossenem Verbraucher und Pufferzeit Integriertes Ladegerät für den angeschlossenen optionale 12V Bleiakku automatische Laderegelung des angeschlossenen Akkus Ladestrom max. 0,5A Akkuschutz durch integrierte Sicherung ( Polymersicherung ) Batterie-Tiefentladeschutz UVP Batterie Low Erkennung: 10V +/-0,8V Dabei überwacht die Low-Schutzschaltung die Spannung des Akkus.   Um < 9,5V +/-5% erfolgt die Abschaltung der Akkuklemme Überspannungsschutz mit integrierten Varistoren Überspannungsschutz OVP >16V (automatisch wiederhergestellt) Kurzschlussschutz SCP elektronische, automatischer Rückgang Überlastschutz OLP 105-150% Leistung der Speiseleitung, automatischer Rückgang Auf der Platine ist eine 3mm LED in Grün für Signalisierung 230VAC Spannung Anschlüße : Eingang = 3x Netzteingang bis 2,5qmm (L+N+PE) Ausgang zum 12V Verbraucher = 2x Schraubanschlüsse/Last = 1x Minus / 1x Plus bis 2,5qmm Akkuanschluss / Akkuausgang (BAT) 6,3F-2,5 Länge 400mm Ausgang für die optische 3-fach LED Signalgebung über 4pol Stecker ( Optionale Anzeige = Art-Nr 93-808-04651 )  Betriebsbedingungen II Umweltklasse Schutzklasse EN 60950-1:2007 / I (erste) – bedarf einer Schutzleitung Effektivität : 76% Temperatur-Einsatzbereich : -10°C....+40°C relative Luftfeuchte 20%...90%, ohne Kondensation Abmessungen: L: 110mm B: 78mm H: 38mm Mehrere Befestigunsmölichkeiten ( siehe auch Zeichnung weitere Bilder )     2x U-Halter für Schraubbefestigung    Am Boden sind 2x M3 Gewindebuchsen RM 28mm     Seitlich befinden sich 3x M3 Gewindebuchsen mit RM 87/13mm Gewicht 0,53kg  Passendes Zubehör wie 12V Bleiakkus mit unterschiedlicher Leistung siehe (zubehör-Register) Art-Nr 93-808-04651 = Optionale 3-fach LED-Statusanzeige mit 450mm Kabel  Dieses Netzteil mit Akkuanschluss für Bleiakku Pufferung ist wie folgt erhältlich :  als 12V Ausführung  Art-Nr 93-808-04650 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC   50W 3,0A+0,5A Ladestrom Art-Nr 93-808-04250 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC 150W 11A+0,5A Ladestrom  als 24V Ausführung  Art-Nr 93-808-04660 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC   50W 1,5A +0,3A Ladestrom Art-Nr 93-808-04662 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC   60W 2,0A +0,2A Ladestrom oder 1,7A +0,5A Ladestrom  Art-Nr 93-808-04260 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC 150W 5,0A+0,5A Ladestrom

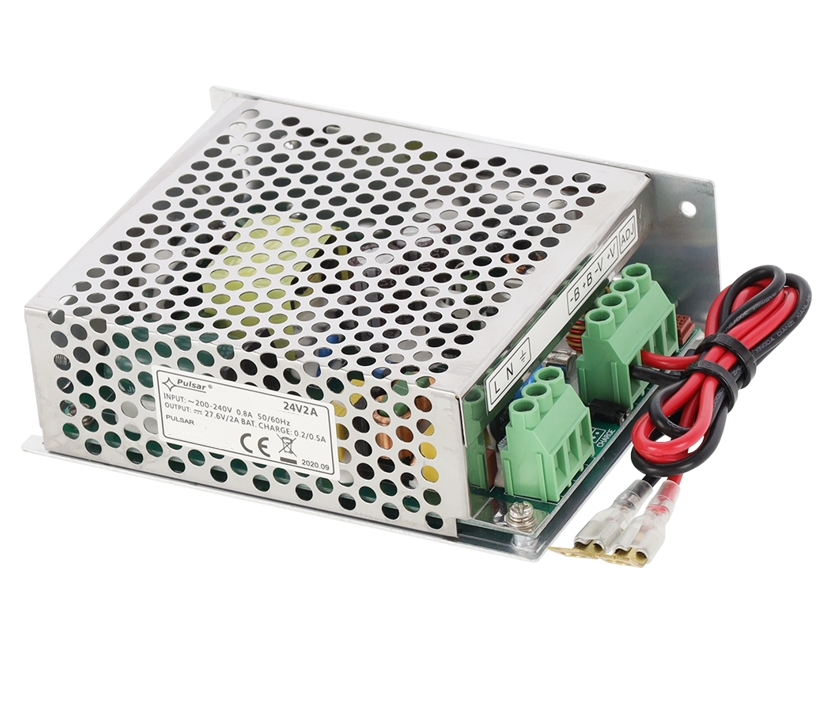

24Volt Netzteil mit USV Funktion (24V Notstromversorgung mit Akkupufferung) 25V 1,8A Schaltnetzteil mit Ladefunktion und Netzausfallschutz 24V 2,2A Netzteil mit 0,2A oder 0,5A Ladefunktion Akkuanschluss und Netzausfallschutz gleichzeitig 24V Geräte betreiben und Bleiakku oder Bleigelakku laden empfohlene Akkukapazität: 2Ah bis 28Ah(z.B. 2x12V Akku) Häufig wird in der Elektronik eine Stromversorgung mit Netzausfallüberbrückung benötigt. Umschaltzeit nicht vorhanden da Ausgang dauernd ON über angeschlossenen Akku  Ideal für die Steuerungstechnik, Funktechnik, Messtechnik, fernbetriebene Systeme, Fertigungssteuerungen und zahlreiche andere 24V Systeme benötigen eine netzausfallsichere Stromversorgung Hier ist eine fertige Lösung Netzteil mit Akkuanschluss   Dieses 24V Netzteil ist ein universell einsetzbares und gepuffertes 2,2A Netzgerät mit einem Akkuladestrom von 0,2A oder 0,5A. Aufgrund der kompakten Abmessungen passt es hervorragend in kleinste Gehäuse. Das Netzteil verfügt über Kurzschluss-, Überspannungs- sowie Überlastschutz. Eine Schnittstelle zur optischen 3-fach LED Signalisierung ist ebenfalls vorhanden Platine hierzu optional = Art-Nr 93-808-04651. Häufig wird in der Elektronik eine Stromversorgung mit Netzausfallüberbrückung benötigt. Steuerungstechnik, Funktechnik, Messtechnik, fernbetriebene Systeme, Fertigungssteuerungen und zahlreiche andere 24V Systeme benötigen eine netzausfallsichere Stromversorgung. Hier die Lösung.  Technische Daten: Eingang: 230VAC typisch Eingangsspannungsbereich: 200V...240Vac 50/60Hz Leistung: 60Watt Ausgangsspannnung: 24Volt Gleichspannung ( Akku abhängig bis 27,8V )  Regelbereich der Ausgangsspannung ( 27....28,8V DC ) Leistung Ausgang 0-2,0A + 0,2A Akkuladung oder 0-1,7A + 0,5 Akkuladung ( per Jumper umstellbar ) Geringe Restwelligkeit nur 100mV USV Modus intengriert für Pufferfunktion über optionalen Standard-Bleiakku Bei Netzausfall wird die Spannung des Akkus direkt an den 24V Geräteausgang durchgeschleift und versorgt somit ihre 24V Schaltung weiter  Anschluss mit Ladefunktion 27,6V für Akku (Blei, Blei-Gel, AGM ) Anschluss für 24V Pufferakku/Beiakku über Kabel mit Kontaktschuhen Empfohlene Akkukapazität: 2Ah bis 28Ah, je nach angeschlossenem Verbraucher und Pufferzeit Integriertes Ladegerät für den angeschlossenen optionale 24V Bleiakku ( 2x 12V in Serie ) automatische Laderegelung des angeschlossenen Akkus Ladestrom wählbar pre Jumper 0,2A oder max. 0,5A Akkuschutz durch integrierte Sicherung ( Polymersicherung ) Überspannungsschutz mit integrierten Varistoren Überspannungsschutz OVP >32V (automatisch wiederhergestellt) Kurzschlussschutz SCP elektronische, automatischer Rückgang Überlastschutz OLP 105-150% Leistung der Speiseleitung, automatischer Rückgang Auf der Platine ist eine 3mm LED in Grün für Signalisieung 230VAC Spannung LED -AC- Anwesenheit der Spannung AC Anschlüße :   Eingang = 3x Netzteingang bis 2,5qmm (L+N+PE)   2x Ausgang zum 24V Verbraucher = 2x Schraubanschlüsse/Last 1x Minus / 1x Plus bis 2,5qmm   2x Akkuanschluss / Akkuausgang = 2x Schraubanschlüße (BAT) 6,3F-2,5 Länge 400mm Ausgang für die optische Signalgebung über 6pol Stecker PKA18 Betriebsbedingungen II Umweltklasse Schutzklasse EN 60950-1:2007 / I (erste) – bedarf einer Schutzleitung Effektivität : 80% Temperatur-Einsatzbereich : -10°C....+40°C relative Luftfeuchte 20%...90%, ohne Kondensation Abmessungen: L: 129mm B: 98mm H: 40mm ( siehe auch Zeichnung weitere Bilder )  Mehrere Befestigunsmölichkeiten U-Halter für Schraubbefestigung   Am Boden sind 3x M3 Gewindebuchsen mit RM 33 / 42mm   Seitlich befinden sich 3x M3 Gewindebuchsen mit RM 18mm / 77mm Gewicht 0,35kg Passendes Zubehör wie 2x 12V Bleiakkus mit unterschiedlicher Leistung siehe (Zubehör-Register)   Art-Nr 93-808-04651 = Optionale 3-fach LED-Statusanzeige mit 450mm Kabel    Dieses Netzteil mit Akkuanschluss für Bleiakku Pufferung ist wie folgt erhältlich :  als 12V Ausführung  Art-Nr 93-808-04650 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC   50W 3,0A+0,5A Ladestrom Art-Nr 93-808-04250 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC 150W 11A+0,5A Ladestrom  als 24V Ausführung  Art-Nr 93-808-04660 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC   50W 1,5A +0,3A Ladestrom Art-Nr 93-808-04662 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC   60W 2,0A +0,2A Ladestrom oder 1,7A +0,5A Ladestrom  Art-Nr 93-808-04260 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC 150W 5,0A+0,5A Ladestrom

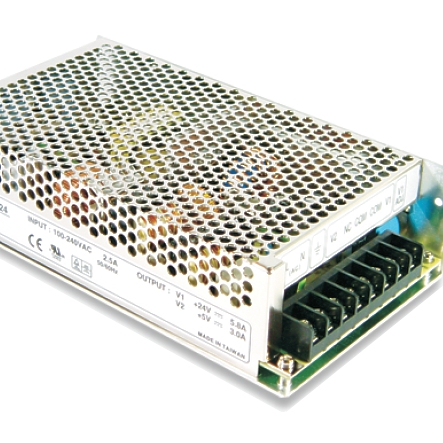

24Volt Netzteil mit USV Funktion (24V Notstromversorgung mit Akkupufferung) 25V 5,5A Schaltnetzteil mit Ladefunktion und Netzausfallschutz 24V 5,5A Netzteil mit Ladefunktion Akkuanschluss und Netzausfallschutz gleichzeitig 24V Geräte betreiben und Bleiakku oder Bleigelakku laden empfohlene Akkukapazität: 2Ah bis 24Ah(z.B. 2x12V Akku) Häufig wird in der Elektronik eine Stromversorgung mit Netzausfallüberbrückung benötigt. Umschaltzeit nicht vorhanden da Ausgang dauernd ON über angeschlossenen Akku  Ideal für die Steuerungstechnik, Funktechnik, Messtechnik, fernbetriebene Systeme, Fertigungssteuerungen und zahlreiche andere 24V Systeme benötigen eine netzausfallsichere Stromversorgung Hier ist eine fertige Lösung Netzteil mit Akkuanschluss  Technische Daten: Eingang 230VAC typisch  Eingangsspannungsbereich: 88...264Vac  47...63Hz oder 124-370Vdc Leistung: bis 151 Watt Ausgangsspannnung: 24 Volt stabilisierte Gleichspannung Leistung Ausgang 0-5A max. 5,5A ( Netzteil 5A + 0,5A Ladestrom )  Ausgangsspannung über Poti bedingt durch Akku regelbar ( 24V...29V ) Geringe Restwelligkeit nur 150mV USV Modus intengriert für Pufferfunktion Bei Netzausfall wird die Spannung des Akkus direkt an den 24V Geräteausgang durchgeschleift  Anschluss mit Ladefunktion für Akku (Blei, Blei-Gel, AGM) Anschluss für 24V Pufferakku (Bleiakku) bis 25Ah ( z.B. 2 x 12V Akku ) Empfohlene Akkukapazität: 2Ah bis 25Ah, je nach angeschlossenem Verbraucher und Pufferzeit Integriertes Ladegerät für den angeschlossenen optionale 24V Bleiakku automatische Laderegelung des angeschlossenen Akkus Akku Ladestrom automatisch bis max 0,5A Akkuschutz durch integrierte Sicherung Batterie Low Erkennung: 19,5V +1,5V -1V Dabei überwacht die Low-Schutzschaltung die Spannung des Akkus  Ab 19,5V und darunter wird der Akku vom Verbraucher getrennt 2 Schraubanschlüsse für 24V Ausgang (Last) 2 Schraubanschlüsse für 24V Akku (Bleiakku) 3 Netzeingang (L+N+PE) Überspannunssschutz für den Ausgang: 31,74-37,26V Kurzschlußfest Überlastschutz 105-135% Netzausfallüberbrückung 20ms ( Dies beziehen sich auf die Pufferzeit des Netzteils )  DC Online USV ( Eine Umschaltung per Relais zum Akku gibt es nicht, der Akku ist permanent Online )  Überspannungschutz 110-150% Hoher Wirkungsgrad: 84% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter PFC PF>0,92 Eingang-Ausgang galvanisch getrennt  100% Burn-In Test unter Vollast Leistungsbegrenzung mit Wiederanlauf im Kurzschlussfall Temperatureinssatzbereich: -10°...+60°C Schraubanschlüsse:  L+N+PE = 230V Netzeingang BATT(+) und BATT (-) für externen Bleiakku DC(+) und DC(-) Ausgang für Last 2-pol Steckverbinder CN1 Anschluss für Reset Switch Lochblechgehäuse mit M3 Gewinde für die Befestigung mit Hutschienenclips o.ä. Abm.: L: 199mm H: 50mm B: 110mm Gewicht: 0.88kg Passendes Zubehör wie 2x 12V Bleiakkus mit unterschiedlicher Leistung siehe (Zubehör-Register) Dieses Netzteil mit Akkuanschluss für Bleiakku Pufferung ist wie folgt erhältlich :  als 12V Ausführung  Art-Nr 93-808-04650 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC   50W 3,0A+0,5A Ladestrom Art-Nr 93-808-04250 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC 150W 11A+0,5A Ladestrom  als 24V Ausführung  Art-Nr 93-808-04660 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC   50W 1,5A +0,3A Ladestrom Art-Nr 93-808-04662 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC   60W 2,0A +0,2A Ladestrom oder 1,7A +0,5A Ladestrom  Art-Nr 93-808-04260 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC 150W 5,0A+0,5A Ladestrom

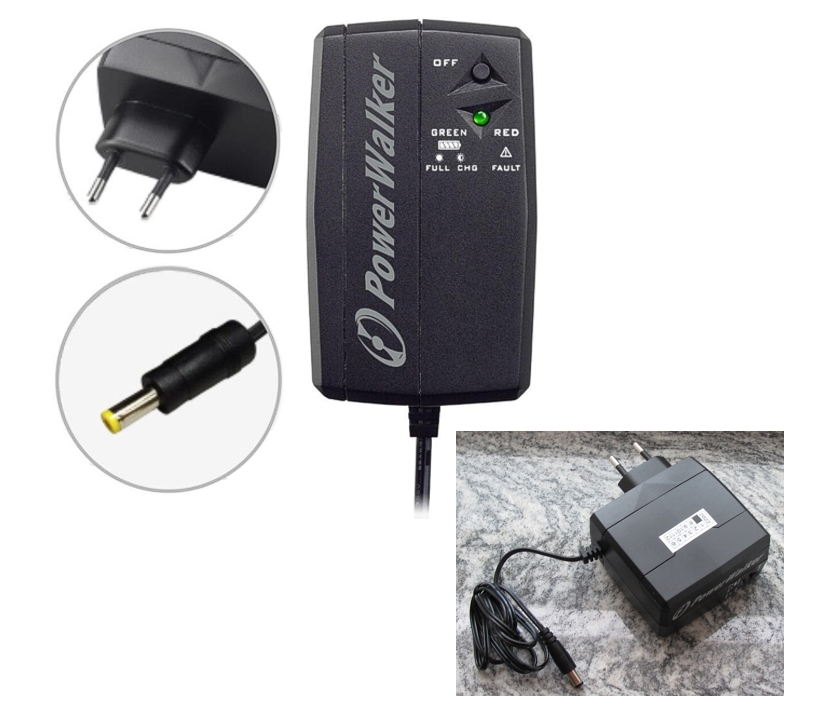

DC USV 12V Netzteil 230V auf 12V DC mit integr Lithium-Akku Das akkugepufferte Netzteil im Kunststoffgehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabiler 12Volt DC Ausgangsspannung und 12Watt Leistung Bei Ausfall der Netzspannung erfolgt eine sofortige 12V Versorgung über den bereits integrierte Lithium-Akku durch eine integrierte Elektronik ist der Akku vor Über- bzw. Entladung geschützt. Typische Anwendungen dieser 12Volt DC Gleichspannungs USV sind 12V Router, 12V WLAN-Produkte, 12V Switches, Signalverstärker, Repeater, 12V Zutrittsysteme, Zeiterfassungssysteme, Zugangspunkte, Türsysteme und Sicherheitssysteme aller Art, Kameratechnik, Smart-Home-Steuerungen, 12V versorgte VoIP-Telefone, 12V IP-Kameras, Modems, Decoder, Mediaplayer, 12V Monitore und viele andere 12Volt Gleichspannungsgeräte bis max. 25Watt Leistung. Die Pufferzeit ist abhängig von dem angeschlosesnenen Gerät 2....150 Minuten möglich Eigenschaften : Die USV mit integriertem Lithium-Akku ist eine universelle Lösung für wichtige 12V Kleinleistungsgeräte Backup-Zeit bei voller Belastung ca. 25min ( abhängig von der Umgebungstemperatur )  Ungefähre Sichreungszeit bei 12V 1A z.B. Router wie Fritzbox 150min Kompakte Universal Netzteilgröße Langlebiger integrierter Lithium-Ionen-Akku mit 2,6Ah Kapazität LED-Anzeigen für den USV-Status ( Grün/Rot ) Direktes Ersetzen des Original-Netzteils Eingang 2poliger Eurostecker Typ CEE7/16 Weltweit verwendbar mit Universal Eingang 90-264VAC Ausgang über Standard DC-Hohlstecker (AD:5,5mm / ID:2,5mm) Die USV liefert bis zu 25W Leistung bei 12V DC über einen klasischen DC-Anschluss 5,5x2,5mm Mittels optionalem Adapter Bst Nr 41-109-00157 auch für 5,5x2,1mm Geräte verwendbar Technische Daten: Eingangsspannung: 230VAC typisch (Autom.: 90-264VAC 50/60Hz ) Ausgangsspannung 12Volt DC Gleichspannung Spannungsregelung (Batteriebetrieb )+/- 5% Belastbarkeit Ausgang 0-2,1A = 2100mA  max Ausgangsleistung 25Watt  Effizienz im Normal-Modus (Volllast) 82.0% Effizienz im Batterie-Modus (Volllast) 82.5% Akkukapazität 2,6Ah = 2600mAh Lithium-Akkuspannung 3,7V wird hochtransformiert auf 12V Ausgang Anzahl der integrierten Akkus 1-Stück Backup-Zeit bei voller Belastung ca. 25min Akkuladezeit max 3h bei Erstinbetriebnahme Ausgangskabel 1m mit 5,5x2,5mm Hohlstecker ( Centerpin + ) Kommunikationsoftware: Nein nicht benötigt Schutzgrad: IP20 / Lüfterlos Ja Integrierter Überspannungsschutz 1,5KV Abmessungen : Breite 45mm / Höhe: 76mm / Tiefe 70mm mit Eurostecker 107mm Gewicht 0,2Kg

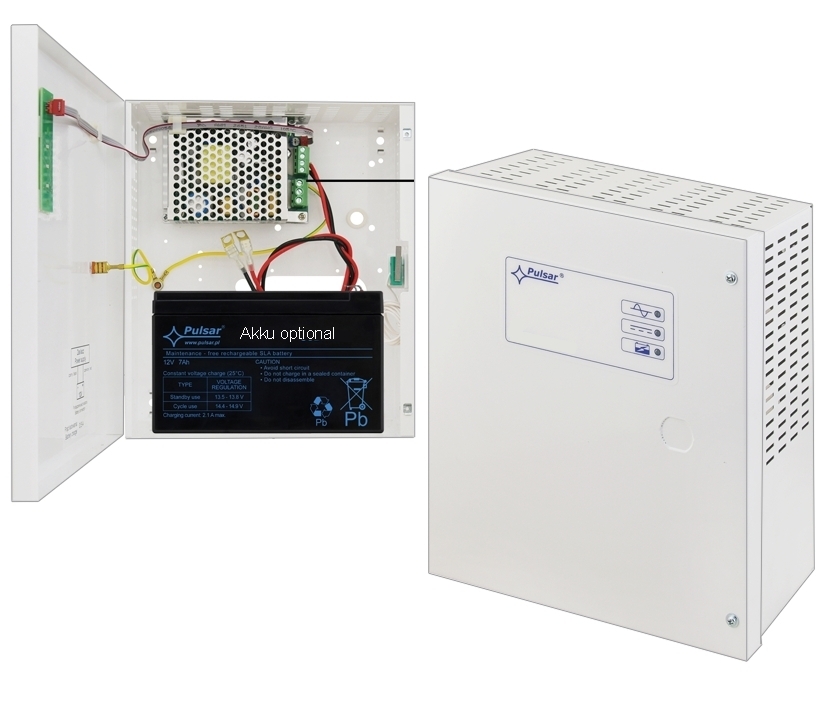

DC USV 12V...13,8V Das akkugepufferte Netzteil (DC USV) im Metallgehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabilisierter und einstellbarer Ausgangsspannung von 12-13,8Vdc und 3A Dauerstrom  Das im Netzteil angewandte Stabilisierungsystem liefert zuverlässig Spannung und bietet einen Überspannungsschutzgleich mit an. Störungen aller Art werden zuverlässig - optisch  -  angezeigt. Bei Ausfall der Netzspannung erfolgt eine sofortige online Umschaltung auf die Akkuversorgung. Durch eine Elektronik ist der Akku vor Über- bzw. Entladung geschützt. Diese Gleichspannungs-USV (DC USV) ist mit Kreisen zur Überwachung der Betriebszustände und mit technischen Ausgängen zum Signalisieren von Störungen und Ausfall der 230V Versorgungversehen.  Technische Daten: Aktuellste Ausführung mit Schaltnetzteil Technolgie Mit umfangreichen Schutzeinrichtungen wie:     Kurzschlusssicherung SCP Elektronisch, automatisch wiederhergestellt     Schutz im Batteriekreis SCP und umgekehrte Anschluss-Polarisation via Polymer-Sicherung     Überspannungsschutz OVP     Ueberspannungssicherungen >16V (automatisch wiederhergestellt)     Überspannungsschutz (AC-Ausgang)      Umschaltungssicherungen Varistoren     Anti-Sabotage-Schutz ( Tamper = Kontakt im Deckel )      Überlastungsschutz OLP     Sicherung im Akku-Batteriekreis OLP 105-150% der Netzteil-Leistung, automatisch wiederhergestellt     Kontrolle der Batterieladung und ihrer Erhaltungsladung (Wartung)      Schutz der Batterie vor übermäßiger Entladung (UVP)  Interner Sabotagekontakt (Tamper) Microswitch, NC-Kontakte (geschlossenes Gehäuse), max 0,5A 50V DC  Status LEDs für die optische Signalisierung von Systemzuständen und Störungen an der Frontseite Eingangsspannung: 230Vac über Klemmen mit PE ( 176..264VAC 50/60Hz )  Internes Kombi Netzteil mit Laderegler für angeschlosene Akkus ( Bleiakkus 1...17Ah )  Netzteil-Leistung Pmax 48Watt  Leistungsfähigkeit 87%  Ausgangsspannung stabilisiert über Poti ist die Sannung nachstellbar +/-15%  Spannung DC 10,2...12...13,8Volt DC ( Restwelligkeit: 120mV pp max ) Ausgangsstrom: 3,0A + 0,5A für die Akkuladung ( max 3,5A )  Anschlüsse Netzteil 230VAC ( L + N + PE ) über Schraubklemmen bis 2,5qmm ( Input 176-264VAC 50/60Hz ) 1x 3pol Kabel mit Molexstecker für Status-LEDs Frontdeckel 2x Kabel für optionalen Bleiakku ( Pufferakku ) 2x Schraubklemmen bis 2,5qmm für den Ausgang ( Last ) ( - / +  )    Akkupufferung bzw. Notstromakku mit     optional erhältlichem Standard 12V Bleiakku 1,2....7,2....17Ah     Die Autonomiezeit der DC USV hängt immer von der Kapazität des angeschlossenen Akkus ab     Batterieladestrom max 0,5A  Kontrolle der Batterieladung und ihrer Wartung ( Erhaltungsladung etc. )  Schutz der Batterie vor Tiefentladung UVP U<9,5V ( +/- 5%) – Abschaltung der Batterieklemme Max. Platzfach für Akku im Gehäuse: B:207mm H:220mm T:80mm  Zusatzinfo: natürlich können auch größere Akku einfach außerhalb des Gehäuses angeschlossen werden !  Abmessungen Metallgehäuse: B: 235mm  H: 305mm T:82mm mit Abstandsfüsse 90mm  Stahlblech 0,7mm, Farbe Weiss RAL9003  Das Gehäuse besitzt einen Abstand vom Montageboden zur Führung der Verkabelung. Konvektive Kühlung ohne Lüfter  Betriebstemperatur -10ºC...+40ºC Akkupufferung z.B. mit optional erhältlichem 12V 7,2Ah Bleiakku z.B. unsere Artikel Nr.: 33-175-00054 = 12V 7,2Ah LONG (siehe Zubehör-Register ) Empfehlung Akku mit 17Ah Art-Nr 33-175-01305 oder 18AH = Art-Nr 33-175-01271 Auch in der Sicherheitstechnik gilt "Eine Kette ist nur so stark wie ihr schwächstes Glied". Wird ein Sicherheitssystem mit einer instabilen oder nicht ausfallsicheren Spannungsversorgung betrieben, ist die Funktionsfähigkeit des ganzen Systems in Frage gestellt. Das Netzteil mit USV Funktion (wenn Akku bestückt) verfügt neben der Möglichkeit einer Akkupufferung zur Ausfallsicherung, auch über technische Funktionen, welche Störungen erkennen und melden können. Dadurch können Fehler rasch erkannt und beseitigt werden und somit ein Funktionsausfall des Sicherheitssystems durch fehlende oder instabile Spannungsversorgung verhindert werden. Zusatzinfo zur Serie der DC-USV + folgende Ausführungen gibt es derzeit  ( ggf. unter Suche oder unter Register ähnliche Produkte )  Bst Nr 66-860-02040 = DC USV 230Vac auf 12V  1A  LED Spannung für Akkus 1,2....7,2Ah im Gehäuse oder bis zu 12Ah ext Bst Nr 66-860-02005 = DC USV 230Vac auf 12V  2A  mit Akkuanschluss 1,2....7,2Ah im Gehäuse oder bis zu 17Ah extern  Bst Nr 66-860-02150 = DC USV 230Vac auf 12V  5A  mit Akkuanschluss  3......17Ah im Gehäuse oder bis zu 60Ah extern Bst Nr 66-860-02110 = DC USV 230Vac auf 12V 10A  mit Akkuanschluss 7,2....40Ah im Gehäuse oder bis zu 100Ah extern Bst Nr 66-860-02120 = DC USV 230Vac auf 12V 10A  mit Akkuanschluss 7,2....100Ah ( ohne Akkufach = Akku muß extern )

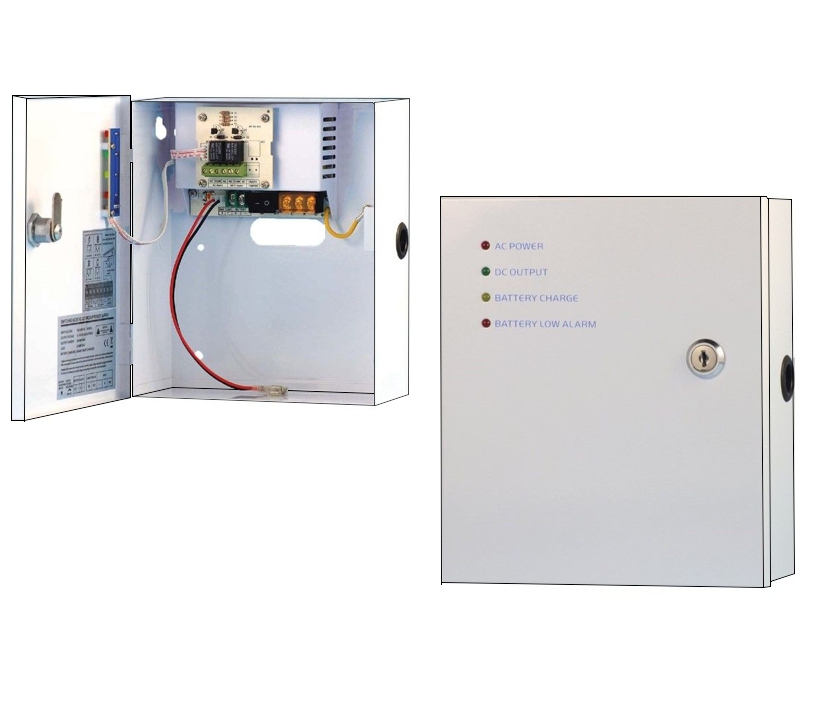

DC USV 12Volt Das akkugepufferte Netzteil (DC USV) im Metallgehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabilisierter und einstellbarer Ausgangsspannung von 12-14,5Vdc und 3A Dauerstrom  Das im Netzteil angewandte Stabilisierungsystem liefert zuverlässig Spannung und bietet einen Überspannungsschutzgleich mit an. Störungen aller Art werden zuverlässig - optisch  -  angezeigt. Bei Ausfall der Netzspannung erfolgt eine sofortige online Umschaltung auf die Akkuversorgung. Durch eine Elektronik ist der Akku vor Über- bzw. Entladung geschützt. Diese Gleichspannungs-USV (DC USV) ist mit Kreisen zur Überwachung der Betriebszustände und mit technischen Ausgängen zum Signalisieren von Störungen und Ausfall der 230V Versorgungversehen.  Technische Daten: Ausführung mit Ringkerntrafo Technolgie Mit umfangreichen Schutzeinrichtungen mit optischer und akustischer Signalisierung :    LED Anzeige für Spannung und 8-Kontroll Status LED in Frontpanel integriert    LED Ladestatus Anzeige (3-fach Zustand Akku )    LED Status Netzbetrieb    LED Status für Überlastung    LED Status Grün für AUX Ausgang Kurzschluss-Schutz SCP Kurzschlusssicherung SCP Elektronisch, automatisch wiederhergestellt Schutz im Batteriekreis SCP und umgekehrte Anschluss-Polarisation Polymer-Sicherung Überspannungsschutz OVP Ueberspannungssicherungen >16V (automatisch wiederhergestellt) Umschaltungssicherungen Varistoren Anti-Sabotage-Schutz Überlastungsschutz OLP Sicherung im Batteriekreis OLP 105-150% der Netzteil-Leistung, automatisch wiederhergestellt Kontrolle der Batterieladung und ihrer Wartung Schutz der Batterie vor übermäßiger Entladung (UVP) Technische Schalt- und Statusausgänge:    EPS FLT; Ausgänge, die die Havarie der Versorgung AC signalisieren    PSU FLT; Ausgang, der die Havarie des Netzgeraet signalisiert    APS FLT; Signalisationsausgang fuer Stoerung des Akkus    Ausgänge mittels OP Openkollector gegen Masse    AUX = Lastausgang DC +/- Acoustic signalization of the operation: Ja Piesoelektrischer Signalisator Interner Sabotagekontakt (Tamper)    Microswitch, NC-Kontakte (geschlossenes Gehäuse), max 0,5A 50V DC Status LEDs für die optische Signalisierung von Systemzuständen und Störungen an der Frontseite Eingangsspannung: 230Vac 50Hz über Klemmen mit PE ( -15% ... +10% 50Hz ) Internes Kombi Netzteil mit Laderegler für angeschlosene Akkus Schutzgrad IP20 Indoor Ausgangsspannung linear stabilisiert einstellbar über Poti von  12,0...14,5V DC Gleichspannung Ausgangsstrom: 3,0A Belastbarkeit 0..3,0A max und dann 0,2A Laden oder Ausgangsstrom: 2,6A Belastbarkeit 0..2,6A max und dann 0,6A Laden oder Ausgangsstrom: 2,2A Belastbarkeit 0..2,2A max und dann 1,0A Laden Ausgangsstrom: 1,7A Belastbarkeit 0..1,7A max und dann 1,5A Laden Summarischer Strom der Empfangsgeraete + Akku betraegt max. 3,2A    umstellbar mitels Jumper    Summarischer Strom der Empfangsgeraete + Akku betraegt max. 3,2A Eigenverbrauch der Scaltung: 22mA Restwelligkeit: 30mV pp max Ausgänge = AUX +/- DC über Schraubklemmen bis 1,5qmm Akkupufferung bzw. Notstromakku optional erhältlichem Standard 12V Bleiakku 7,2....17Ah oder externe Akkus bis 30-100Ah Ladestrom einstellbar je nach angeschlossener Akkukapazität 0,2A / 0,6A / 1,0A / 1,5A via Jumber auf der Hauptplatine ( Ladezeit bei 17AH Akku 50h / 25h30m / 15h18m / 10h12m bei 1,5A ) Versorgungsausgang 13.8V DC - für allgemeine Verwendung Kontrolle der Batterieladung und ihrer Wartung ( Erhaltungsladung etc. ) Schutz der Batterie vor Tiefentladung UVP U<11,5V ( Ubat Meldung ) Max. Platzfach für Akku im Gehäuse: B: 250mm H: 135mm T: 79mm SIEHE AUCH WEITERE BILDER ZEICHNUNG DOKU USW Abmessungen Metallgehäuse: B: 300mm H: 300mm T: 92mm (mit Abstandshalter + 8mm = 100mm ) Stahlblech Farbe Schwarz RAL9005 Das Gehäuse besitzt einen Abstand vom Montageboden zur Führung der Verkabelung. Konvektive Kühlung. Betriebstemperatur -10ºC...+40ºC Gewicht: 4,7Kg ohne Akku ( Lieferung ohne Akku optional erhältlich ) Die Autonomiezeit der DC USV hängt immer von der Kapazität des angeschlossenen Akkus ab  Akkupufferung z.B. mit optional erhältlichem 12V 7,2Ah....17Ah Bleiakku Fernüberwachung durchs LAN, RS485 ( entsprechende optionale Zusatzmodule erforderlich ) Auch in der Sicherheitstechnik gilt "Eine Kette ist nur so stark wie ihr schwächstes Glied". Wird ein Sicherheitssystem mit einer instabilen oder nicht ausfallsicheren Spannungsversorgung betrieben, ist die Funktionsfähigkeit des ganzen Systems in Frage gestellt. Das Netzteil mit USV Funktion (wenn Akku bestückt) verfügt neben der Möglichkeit einer Akkupufferung zur Ausfallsicherung, auch über technische Funktionen, welche Störungen erkennen und melden können. Dadurch können Fehler rasch erkannt und beseitigt werden und somit ein Funktionsausfall des Sicherheitssystems durch fehlende oder instabile Spannungsversorgung verhindert werden.

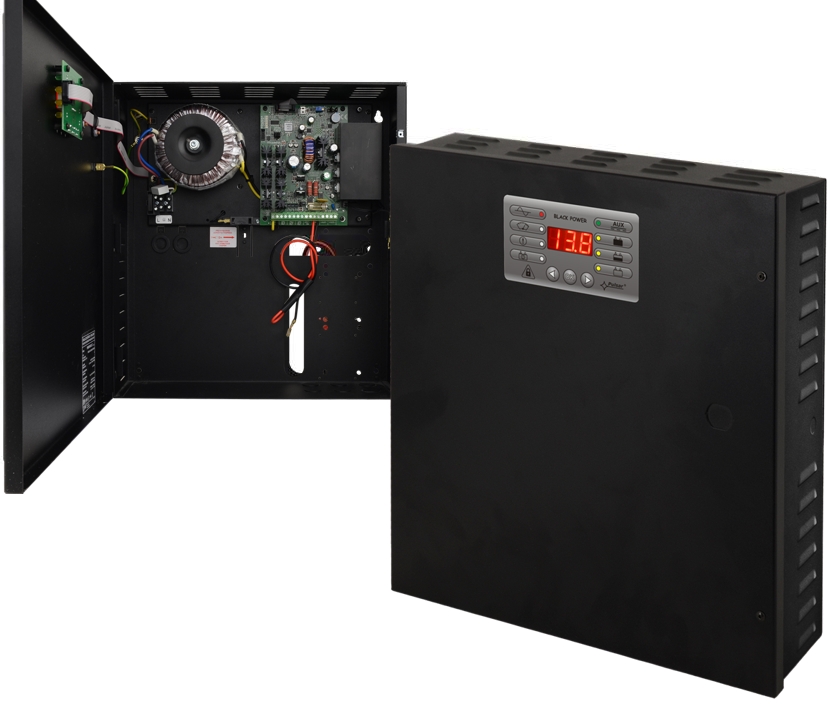

DC USV 12Volt Das akkugepufferte Netzteil (DC USV) im Metallgehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabilisierter und einstellbarer Ausgangsspannung von 12-14,5Vdc und 5A Dauerstrom  Das im Netzteil angewandte Stabilisierungsystem liefert zuverlässig Spannung und bietet einen Überspannungsschutzgleich mit an. Störungen aller Art werden zuverlässig - optisch  -  angezeigt. Bei Ausfall der Netzspannung erfolgt eine sofortige online Umschaltung auf die Akkuversorgung. Durch eine Elektronik ist der Akku vor Über- bzw. Entladung geschützt. Diese Gleichspannungs-USV (DC USV) ist mit Kreisen zur Überwachung der Betriebszustände und mit technischen Ausgängen zum Signalisieren von Störungen und Ausfall der 230V Versorgungversehen.  Technische Daten: Ausführung mit Ringkerntrafo Technolgie Mit umfangreichen Schutzeinrichtungen mit optischer und akustischer Signalisierung :    LED Anzeige für Spannung und 8-Kontroll Status LED in Frontpanel integriert    LED Ladestatus Anzeige (3-fach Zustand Akku )    LED Status Netzbetrieb    LED Status für Überlastung    LED Status Grün für AUX Ausgang Kurzschluss-Schutz SCP Kurzschlusssicherung SCP Elektronisch, automatisch wiederhergestellt Schutz im Batteriekreis SCP und umgekehrte Anschluss-Polarisation Polymer-Sicherung Überspannungsschutz OVP Ueberspannungssicherungen >16V (automatisch wiederhergestellt) Umschaltungssicherungen Varistoren Anti-Sabotage-Schutz Überlastungsschutz OLP Sicherung im Batteriekreis OLP 105-150% der Netzteil-Leistung, automatisch wiederhergestellt Kontrolle der Batterieladung und ihrer Wartung Schutz der Batterie vor übermäßiger Entladung (UVP) Technische Schalt- und Statusausgänge:    EPS FLT; Ausgänge, die die Havarie der Versorgung AC signalisieren    PSU FLT; Ausgang, der die Havarie des Netzgeraet signalisiert    APS FLT; Signalisationsausgang fuer Stoerung des Akkus    Ausgänge mittels OP Openkollector gegen Masse    AUX = Lastausgang DC +/- Acoustic signalization of the operation: Ja Piesoelektrischer Signalisator Interner Sabotagekontakt (Tamper)    Microswitch, NC-Kontakte (geschlossenes Gehäuse), max 0,5A 50V DC Status LEDs für die optische Signalisierung von Systemzuständen und Störungen an der Frontseite Eingangsspannung: 230Vac 50Hz über Klemmen mit PE ( -15% ... +10% 50Hz ) Internes Kombi Netzteil mit Laderegler für angeschlosene Akkus Schutzgrad IP20 Indoor Ausgangsspannung linear stabilisiert einstellbar über Poti von  12,0...14,5V DC Gleichspannung 1. Ausgangsstrom 5 A + 0,6 A Laden des Akkus 2. Ausgangsstrom 4,1 A + 1,5 A Laden des Akkus 3. Ausgangsstrom 3,4 A + 2,2 A Laden des Akkus 4. Ausgangsstrom 2,6 A + 3 A Laden des Akkus    umstellbar mitels Jumper Eigenverbrauch der Scaltung: 22mA Restwelligkeit: 30mV pp max Ausgänge = AUX +/- DC über Schraubklemmen bis 1,5qmm Akkupufferung bzw. Notstromakku optional erhältlichem Standard 12V Bleiakku 7,2...17Ah ..oder extern 30-100Ah Ladestrom einstellbar je nach angeschlossener Akkukapazität    0,6A / 1,5A / 2,2A / 3A via Jumber auf der Hauptplatine Kontrolle der Batterieladung und ihrer Wartung ( Erhaltungsladung etc. ) Schutz der Batterie vor Tiefentladung UVP U<11,5V ( Ubat Meldung ) Versorgungsausgang 13.8V DC - für allgemeine Verwendung Max. Platzfach für Akku im Gehäuse: B: 250mm H: 135mm T: 79mm SIEHE AUCH WEITERE BILDER ZEICHNUNG DOKU USW Abmessungen Metallgehäuse: B: 330mm H: 355mm T: 100mm (mit Abstandshalter + 8mm = 108mm ) Stahlblech Farbe Schwarz RAL9005 Das Gehäuse besitzt einen Abstand vom Montageboden zur Führung der Verkabelung. Konvektive Kühlung. Betriebstemperatur -10ºC...+40ºC Normen:  Konstruktion gemäß der Norm EN50131, Stufe 3 Schutzklasse EN 60950-1:2007 I (first) / Schutzgrad EN 60529: 2002 (U) = IP20 Gewicht: 6,7Kg ohne Akku ( Lieferung ohne Akku optional erhältlich ) Die Autonomiezeit der DC USV hängt immer von der Kapazität des angeschlossenen Akkus ab  Fernüberwachung durchs LAN, RS485 ( entsprechende optionale Zusatzmodule erforderlich ) Auch in der Sicherheitstechnik gilt "Eine Kette ist nur so stark wie ihr schwächstes Glied". Wird ein Sicherheitssystem mit einer instabilen oder nicht ausfallsicheren Spannungsversorgung betrieben, ist die Funktionsfähigkeit des ganzen Systems in Frage gestellt. Das Netzteil mit USV Funktion (wenn Akku bestückt) verfügt neben der Möglichkeit einer Akkupufferung zur Ausfallsicherung, auch über technische Funktionen, welche Störungen erkennen und melden können. Dadurch können Fehler rasch erkannt und beseitigt werden und somit ein Funktionsausfall des Sicherheitssystems durch fehlende oder instabile Spannungsversorgung verhindert werden.

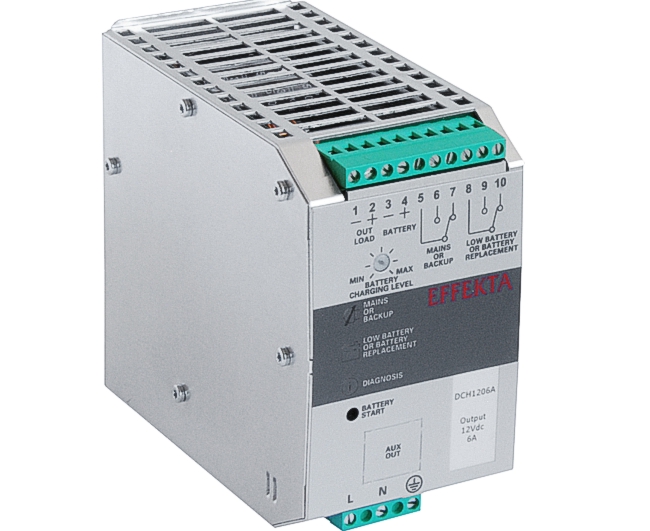

DC USV 12Volt 6A 12A mit integriertem Ladegerät  Das akkugepufferte Netzteil (DC USV) im Hutschienen-Gehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabilisierter und einstellbarer Ausgangsspannung von 12Volt und 6A Dauerstrom bzw. max. 12A mit angeschlossenem Akku an. Das Lade-Netzteil im Hutschienengehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabiler und einstellbarer Ausgangsspannung von 10..14,4Vdc und 6A Dauerstrom ohne Akku und 12A mit optinonalem Bleiakku. Hervorragendes Überlastverhalten, bis zu 300% Max Spitzenstrom von 18A ( 4 Sekunden ) ... siehe Details hierzu weiter unten  Das 12V Hutschienen Netzteil angewandte Stabilisierungsystem liefert zuverlässig Spannung und bietet einen Überspannungsschutz gleich mit an. Störungen aller Art werden zuverlässig; optisch und akustisch angezeigt. Bei Ausfall der Netzspannung erfolgt eine sofortige online Umschaltung auf die Akkuversorgung, durch eine Elektronik ist der Akku vor Über- bzw. Entladung geschützt. Diese Gleichspannungs USV (DC USV) ist mit Kreisen zur Überwachung der Betriebszustände und mit technischen Ausgängen zum Signalisieren von Störungen und Ausfall der 220-240V Versorgung versehen. Das Netzteil mit Ladegerätefunktion und DC USV Funktion wurde gemäß den Anforderungen von EMC und LVD der Europäischen Union entworfen. HighLights: Kurzschluss- und Verpolungsschutz am Ausgang Potentialfreie Relais-Kontakte Geeignet für Bleiakkus AGM-L / AGM-H / GEL / Solarakkus / Bleiakku nass (Autobatterie)  Permanente Diagnose des Batteriestatus 3-stufige Batterieladung nach IUoU Ladekurve Hervorragendes Überlastverhalten, bis zu 300% Technische Daten und Eigenschaften: DC USV mit 3in1 ( 12V Netzteil / 12V Ladegerät / 12V DC USV )  Netzteil integriert     Eingangsspannung: typisch 230Vac über Klemmen mit PE     Automatischer Weitbereichseingang: 90...305VAC 47...63Hz     Hoher Wirkungsgrad von 89%     Ausgangsspannung 12V DC linear stabilisiert über kleines Poti einstellbar von 10...14,4Vdc     Ausgangsstrom / Belastbarkeiten :     Ausgangsstrom (ohne Akku.)           = 6A Dauerstrom ( Netzteile alleine )     Max. Ausgangsstrom ( ohne Akku ) = 18A für 4 Sekunden ( Netzbetrieb )     Max. Ausgangsstrom ( mit Akku.)    = 12A für max 4 Minuten ( Netzt und Akku )    Netzteil Dauerstrom 6A max bw. 18A Spitzenstrom für 4 Sekunden ( Bei Betrieb ohne Akku )     In Verbindung mit optional erhältlichem Akku ( Bleiakku ) Dauerstrom bis 12A ( 12A 4Min )     Kopplungen oder Parallelschaltungen mehrerer DC-USV ja durch Schottkydioden oder Modul MR220     Redundanzbetrieb Nein / Leistungserweiterung Ja siehe weitere Bilder  Ladegerät integriert     verwendbar für offene, verschlossene Bleiakkus aller Art AGM-, Blei-Gel-Akkus, Solarakkus, KFZ Batterie    vordefinierte Ladekurven via Jumper einfach einstellbar.     Akku Ladegerät mit Tiefentladeschutzfunktion ( 9,5V +/-0,5V )     Ladestrom max 6A je nach verw.     Akku Ladestrombegrenzung Ja einstellbar über integriertes Poti 20...100%     3-stufige Batterieladung nach IUoU Ladekurve    Umfangreiche Akku bzw. Batterieüberwachung wie z.B.     Batterie nicht angeschlossen, Sulfatierte Batterie, Batterie-Kurzschluss, Eignung des Batterietyps (Spannungsprüfung)    Ladestrombegrenzung Ja einstellbar über integriertes Poti 20...100%     Ladespannung (Hauptladung): 14,4V / Ladespannung (Erhaltungsladung): 13,75V     Hauptladedauer: min 1min .... max 15 Stunden ( je nach angeschlossenen Akku) Überwachung und Kommunikation integriert     Summer und LEDs für die akustische und optische Signalisierung von Systemzuständen und Störungen    Meldungen: Netz- oder Backup-Betrieb, Akku bzw. Batterie entladen bzw. defekt     Signalisierung von Systemzuständen und Störungen.     Statusausgänge (Relaiskontakte ) für die Weiterverarbeitung von Status- und Störungsmeldungen     Kontaktbelastbarkeit Relais: bis 1A 60V potentialfreier Kontakte    Kühlung Selbstkonvektion ( kein Lüfter )  DC USV ( integrierte Notstromversorgung Unit )     Akkupufferung bzw. Notstromakku mit optional erhältlichem Standard 12V Bleiakku 1,2....60Ah     je nach benötigter Autonomiezeit ( Pufferzeit )     Im Gehäuse ist kein Platz für den optionalen Akku entweder beistellen oder     optional erhältliche Akkuhalter mit Schraubklemmen erhältlich  Weitere Details  Schutzart IP20  Isolation (Eingang / Ausgang): 3000VAC  Gerätegröße: S1  DIN-Hutschienenmontage TS35 / NS35 üblichste  Temperatureinsatzbereich: -25...+70°C  Leistung max. 72W / Verlustleistung (max. Last): 17W  Abmessungen Metallgehäuse: B: 65mm H: 115mm T: 135mm  Gewicht: 0,6Kg OPTIONAL erhältlich, siehe unten im Zubehör Register:  div 12V Beistell-Bleiakkus oder Akku DIN-Schiene z.B. 12V 9Ah (Bst Nr 33-175-01209)  Auch in der Sicherheitstechnik gilt "Eine Kette ist nur so stark wie ihr schwächstes Glied". Wird ein Sicherheitssystem mit einer instabilen oder nicht ausfallsicheren Spannungsversorgung betrieben, ist die Funktionsfähigkeit des ganzen Systems in Frage gestellt. Das Netzteil mit USV Funktion (wenn Akku bestückt) verfügt neben der Möglichkeit einer Akkupufferung zur Ausfallsicherung, auch über technische Funktionen, welche Störungen erkennen und melden können. Dadurch können Fehler rasch erkannt und beseitigt werden und somit ein Funktionsausfall des Sicherheitssystems durch fehlende oder instabile Spannungsversorgung verhindert werden.

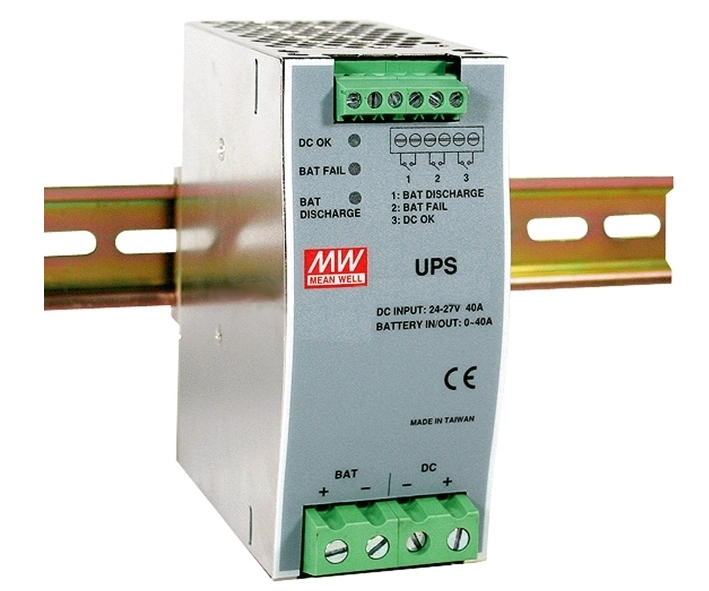

24V USV Modul Akkulader für DIN-Schienen als DC USV-System   Anschluss einfach parallel zur bestehenden 24V Gleichspannungsversorgung und einem externen optionalen 24V Bleiakku, geeignet für 24V Systeme bis 40A, integrierter Akkutester, Schutz gegen Akkuverpolung, Relaisausgang und LED-Anzeige für DC-Spannungsversorgung o.k., Akku o.k. und Akku entladen. Akkulader für DIN-Schienen USV-System Anschluss parallel zur 24Volt Spannungsversorgung geeignet für 24V DC Systeme bis 40A integrierter Akkutester Schutz gegen Akkuverpolung Relaisausgang und LED-Anzeige für DC-Spannungsversorgung o.k., Akku o.k. und Akku entladen  Technische Daten: Eingangsspannungsbereich: 24...29V DC z.B. von 24V Netzteil  Eingangsnennstrom: 0-40A Akku-Spannungsbereich: 21...29V DC Akku-Strombereich: 0-40A Akku-Ladestrom: 2A typisch Relaisausgang: Kontakt 30V DC 1A Betriebstemperaturbereich: -20...+70°C Kontakte: Schraubklemmen Bauform: für Hutschiene  Abmessungen: Bautiefe ab Hutschiene: 100mm B: 56mm  H:125,2mm Gewicht: 550g Lieferung ohne Akku (siehe Zubehör 2x12V = 24V xxAh)
