12V 3,5A Netzteil mit Akku Anschluss Ladefunktion und Netzausfallschutz DC USV

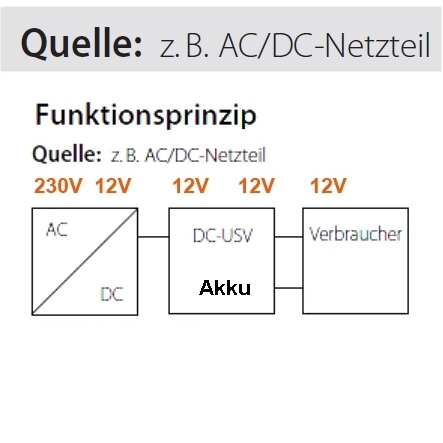

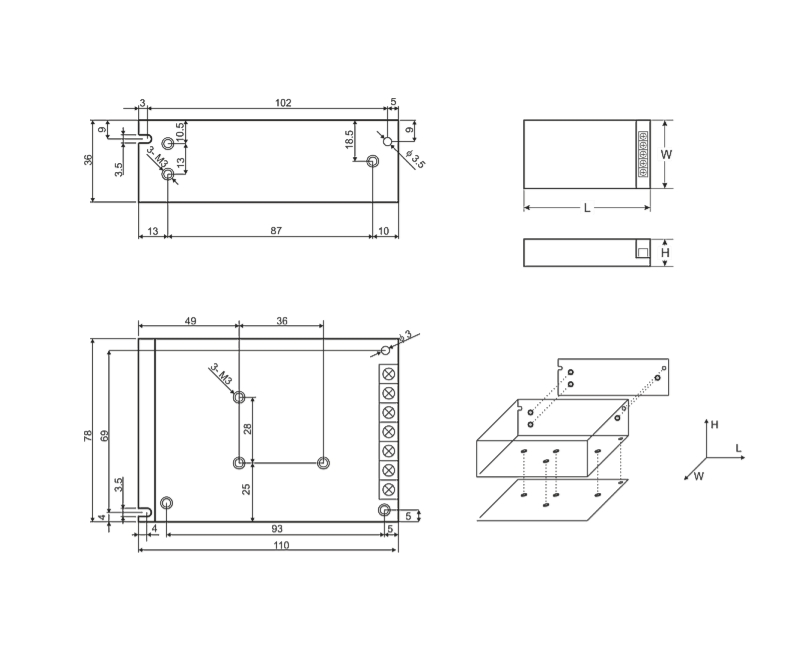

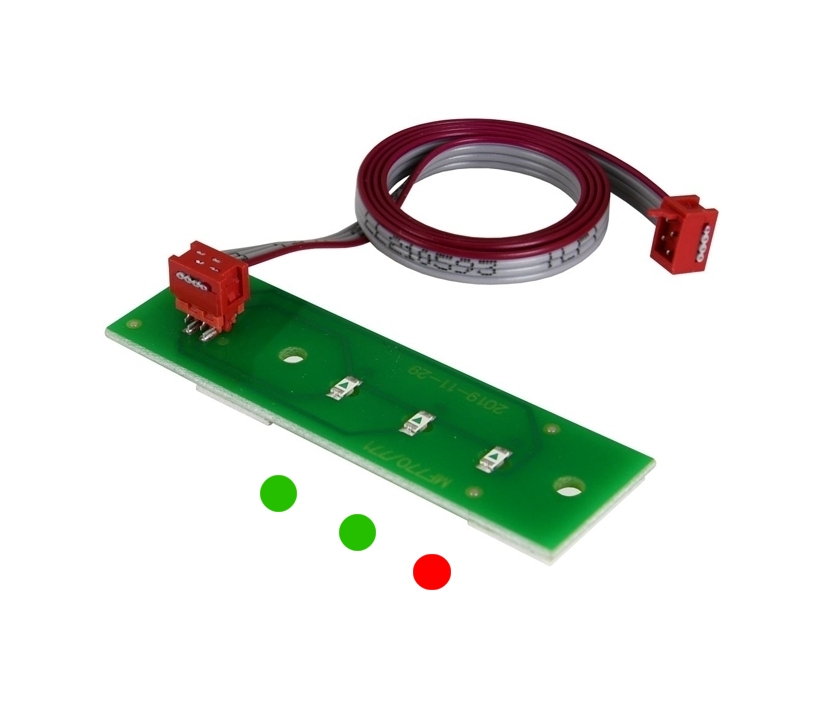

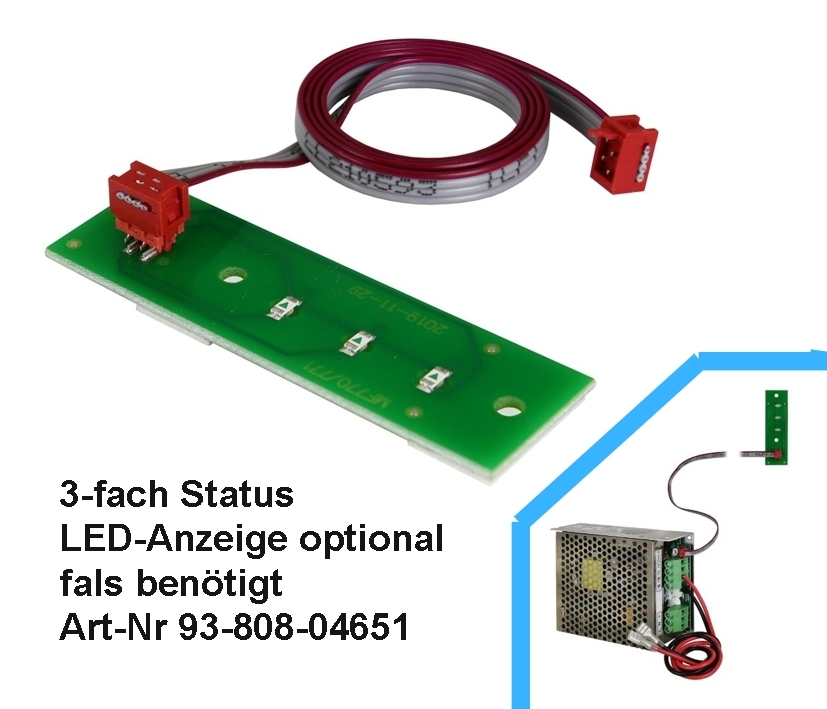

DC USV 12V...13,8V Das akkugepufferte Netzteil (DC USV) im Metallgehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabilisierter und einstellbarer Ausgangsspannung von 12-13,8Vdc und 3A Dauerstrom  Das im Netzteil angewandte Stabilisierungsystem liefert zuverlässig Spannung und bietet einen Überspannungsschutzgleich mit an. Störungen aller Art werden zuverlässig - optisch  -  angezeigt. Bei Ausfall der Netzspannung erfolgt eine sofortige online Umschaltung auf die Akkuversorgung. Durch eine Elektronik ist der Akku vor Über- bzw. Entladung geschützt. Diese Gleichspannungs-USV (DC USV) ist mit Kreisen zur Überwachung der Betriebszustände und mit technischen Ausgängen zum Signalisieren von Störungen und Ausfall der 230V Versorgungversehen.  Technische Daten: Aktuellste Ausführung mit Schaltnetzteil Technolgie Mit umfangreichen Schutzeinrichtungen wie:     Kurzschlusssicherung SCP Elektronisch, automatisch wiederhergestellt     Schutz im Batteriekreis SCP und umgekehrte Anschluss-Polarisation via Polymer-Sicherung     Überspannungsschutz OVP     Ueberspannungssicherungen >16V (automatisch wiederhergestellt)     Überspannungsschutz (AC-Ausgang)      Umschaltungssicherungen Varistoren     Anti-Sabotage-Schutz ( Tamper = Kontakt im Deckel )      Überlastungsschutz OLP     Sicherung im Akku-Batteriekreis OLP 105-150% der Netzteil-Leistung, automatisch wiederhergestellt     Kontrolle der Batterieladung und ihrer Erhaltungsladung (Wartung)      Schutz der Batterie vor übermäßiger Entladung (UVP)  Interner Sabotagekontakt (Tamper) Microswitch, NC-Kontakte (geschlossenes Gehäuse), max 0,5A 50V DC  Status LEDs für die optische Signalisierung von Systemzuständen und Störungen an der Frontseite Eingangsspannung: 230Vac über Klemmen mit PE ( 176..264VAC 50/60Hz )  Internes Kombi Netzteil mit Laderegler für angeschlosene Akkus ( Bleiakkus 1...17Ah )  Netzteil-Leistung Pmax 48Watt  Leistungsfähigkeit 87%  Ausgangsspannung stabilisiert über Poti ist die Sannung nachstellbar +/-15%  Spannung DC 10,2...12...13,8Volt DC ( Restwelligkeit: 120mV pp max ) Ausgangsstrom: 3,0A + 0,5A für die Akkuladung ( max 3,5A )  Anschlüsse Netzteil 230VAC ( L + N + PE ) über Schraubklemmen bis 2,5qmm ( Input 176-264VAC 50/60Hz ) 1x 3pol Kabel mit Molexstecker für Status-LEDs Frontdeckel 2x Kabel für optionalen Bleiakku ( Pufferakku ) 2x Schraubklemmen bis 2,5qmm für den Ausgang ( Last ) ( - / +  )    Akkupufferung bzw. Notstromakku mit     optional erhältlichem Standard 12V Bleiakku 1,2....7,2....17Ah     Die Autonomiezeit der DC USV hängt immer von der Kapazität des angeschlossenen Akkus ab     Batterieladestrom max 0,5A  Kontrolle der Batterieladung und ihrer Wartung ( Erhaltungsladung etc. )  Schutz der Batterie vor Tiefentladung UVP U<9,5V ( +/- 5%) – Abschaltung der Batterieklemme Max. Platzfach für Akku im Gehäuse: B:207mm H:220mm T:80mm  Zusatzinfo: natürlich können auch größere Akku einfach außerhalb des Gehäuses angeschlossen werden !  Abmessungen Metallgehäuse: B: 235mm  H: 305mm T:82mm mit Abstandsfüsse 90mm  Stahlblech 0,7mm, Farbe Weiss RAL9003  Das Gehäuse besitzt einen Abstand vom Montageboden zur Führung der Verkabelung. Konvektive Kühlung ohne Lüfter  Betriebstemperatur -10ºC...+40ºC Akkupufferung z.B. mit optional erhältlichem 12V 7,2Ah Bleiakku z.B. unsere Artikel Nr.: 33-175-00054 = 12V 7,2Ah LONG (siehe Zubehör-Register ) Empfehlung Akku mit 17Ah Art-Nr 33-175-01305 oder 18AH = Art-Nr 33-175-01271 Auch in der Sicherheitstechnik gilt "Eine Kette ist nur so stark wie ihr schwächstes Glied". Wird ein Sicherheitssystem mit einer instabilen oder nicht ausfallsicheren Spannungsversorgung betrieben, ist die Funktionsfähigkeit des ganzen Systems in Frage gestellt. Das Netzteil mit USV Funktion (wenn Akku bestückt) verfügt neben der Möglichkeit einer Akkupufferung zur Ausfallsicherung, auch über technische Funktionen, welche Störungen erkennen und melden können. Dadurch können Fehler rasch erkannt und beseitigt werden und somit ein Funktionsausfall des Sicherheitssystems durch fehlende oder instabile Spannungsversorgung verhindert werden. Zusatzinfo zur Serie der DC-USV + folgende Ausführungen gibt es derzeit  ( ggf. unter Suche oder unter Register ähnliche Produkte )  Bst Nr 66-860-02040 = DC USV 230Vac auf 12V  1A  LED Spannung für Akkus 1,2....7,2Ah im Gehäuse oder bis zu 12Ah ext Bst Nr 66-860-02005 = DC USV 230Vac auf 12V  2A  mit Akkuanschluss 1,2....7,2Ah im Gehäuse oder bis zu 17Ah extern  Bst Nr 66-860-02150 = DC USV 230Vac auf 12V  5A  mit Akkuanschluss  3......17Ah im Gehäuse oder bis zu 60Ah extern Bst Nr 66-860-02110 = DC USV 230Vac auf 12V 10A  mit Akkuanschluss 7,2....40Ah im Gehäuse oder bis zu 100Ah extern Bst Nr 66-860-02120 = DC USV 230Vac auf 12V 10A  mit Akkuanschluss 7,2....100Ah ( ohne Akkufach = Akku muß extern )

24V USV Modul Akkulader für DIN-Schienen als DC USV-System   Anschluss einfach parallel zur bestehenden 24V Gleichspannungsversorgung und einem externen optionalen 24V Bleiakku, geeignet für 24V Systeme bis 40A, integrierter Akkutester, Schutz gegen Akkuverpolung, Relaisausgang und LED-Anzeige für DC-Spannungsversorgung o.k., Akku o.k. und Akku entladen. Akkulader für DIN-Schienen USV-System Anschluss parallel zur 24Volt Spannungsversorgung geeignet für 24V DC Systeme bis 40A integrierter Akkutester Schutz gegen Akkuverpolung Relaisausgang und LED-Anzeige für DC-Spannungsversorgung o.k., Akku o.k. und Akku entladen  Technische Daten: Eingangsspannungsbereich: 24...29V DC z.B. von 24V Netzteil  Eingangsnennstrom: 0-40A Akku-Spannungsbereich: 21...29V DC Akku-Strombereich: 0-40A Akku-Ladestrom: 2A typisch Relaisausgang: Kontakt 30V DC 1A Betriebstemperaturbereich: -20...+70°C Kontakte: Schraubklemmen Bauform: für Hutschiene  Abmessungen: Bautiefe ab Hutschiene: 100mm B: 56mm  H:125,2mm Gewicht: 550g Lieferung ohne Akku (siehe Zubehör 2x12V = 24V xxAh)

DC USV 12Volt 6A 12A mit integriertem Ladegerät  Das akkugepufferte Netzteil (DC USV) im Hutschienen-Gehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabilisierter und einstellbarer Ausgangsspannung von 12Volt und 6A Dauerstrom bzw. max. 12A mit angeschlossenem Akku an. Das Lade-Netzteil im Hutschienengehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabiler und einstellbarer Ausgangsspannung von 10..14,4Vdc und 6A Dauerstrom ohne Akku und 12A mit optinonalem Bleiakku. Hervorragendes Überlastverhalten, bis zu 300% Max Spitzenstrom von 18A ( 4 Sekunden ) ... siehe Details hierzu weiter unten  Das 12V Hutschienen Netzteil angewandte Stabilisierungsystem liefert zuverlässig Spannung und bietet einen Überspannungsschutz gleich mit an. Störungen aller Art werden zuverlässig; optisch und akustisch angezeigt. Bei Ausfall der Netzspannung erfolgt eine sofortige online Umschaltung auf die Akkuversorgung, durch eine Elektronik ist der Akku vor Über- bzw. Entladung geschützt. Diese Gleichspannungs USV (DC USV) ist mit Kreisen zur Überwachung der Betriebszustände und mit technischen Ausgängen zum Signalisieren von Störungen und Ausfall der 220-240V Versorgung versehen. Das Netzteil mit Ladegerätefunktion und DC USV Funktion wurde gemäß den Anforderungen von EMC und LVD der Europäischen Union entworfen. HighLights: Kurzschluss- und Verpolungsschutz am Ausgang Potentialfreie Relais-Kontakte Geeignet für Bleiakkus AGM-L / AGM-H / GEL / Solarakkus / Bleiakku nass (Autobatterie)  Permanente Diagnose des Batteriestatus 3-stufige Batterieladung nach IUoU Ladekurve Hervorragendes Überlastverhalten, bis zu 300% Technische Daten und Eigenschaften: DC USV mit 3in1 ( 12V Netzteil / 12V Ladegerät / 12V DC USV )  Netzteil integriert     Eingangsspannung: typisch 230Vac über Klemmen mit PE     Automatischer Weitbereichseingang: 90...305VAC 47...63Hz     Hoher Wirkungsgrad von 89%     Ausgangsspannung 12V DC linear stabilisiert über kleines Poti einstellbar von 10...14,4Vdc     Ausgangsstrom / Belastbarkeiten :     Ausgangsstrom (ohne Akku.)           = 6A Dauerstrom ( Netzteile alleine )     Max. Ausgangsstrom ( ohne Akku ) = 18A für 4 Sekunden ( Netzbetrieb )     Max. Ausgangsstrom ( mit Akku.)    = 12A für max 4 Minuten ( Netzt und Akku )    Netzteil Dauerstrom 6A max bw. 18A Spitzenstrom für 4 Sekunden ( Bei Betrieb ohne Akku )     In Verbindung mit optional erhältlichem Akku ( Bleiakku ) Dauerstrom bis 12A ( 12A 4Min )     Kopplungen oder Parallelschaltungen mehrerer DC-USV ja durch Schottkydioden oder Modul MR220     Redundanzbetrieb Nein / Leistungserweiterung Ja siehe weitere Bilder  Ladegerät integriert     verwendbar für offene, verschlossene Bleiakkus aller Art AGM-, Blei-Gel-Akkus, Solarakkus, KFZ Batterie    vordefinierte Ladekurven via Jumper einfach einstellbar.     Akku Ladegerät mit Tiefentladeschutzfunktion ( 9,5V +/-0,5V )     Ladestrom max 6A je nach verw.     Akku Ladestrombegrenzung Ja einstellbar über integriertes Poti 20...100%     3-stufige Batterieladung nach IUoU Ladekurve    Umfangreiche Akku bzw. Batterieüberwachung wie z.B.     Batterie nicht angeschlossen, Sulfatierte Batterie, Batterie-Kurzschluss, Eignung des Batterietyps (Spannungsprüfung)    Ladestrombegrenzung Ja einstellbar über integriertes Poti 20...100%     Ladespannung (Hauptladung): 14,4V / Ladespannung (Erhaltungsladung): 13,75V     Hauptladedauer: min 1min .... max 15 Stunden ( je nach angeschlossenen Akku) Überwachung und Kommunikation integriert     Summer und LEDs für die akustische und optische Signalisierung von Systemzuständen und Störungen    Meldungen: Netz- oder Backup-Betrieb, Akku bzw. Batterie entladen bzw. defekt     Signalisierung von Systemzuständen und Störungen.     Statusausgänge (Relaiskontakte ) für die Weiterverarbeitung von Status- und Störungsmeldungen     Kontaktbelastbarkeit Relais: bis 1A 60V potentialfreier Kontakte    Kühlung Selbstkonvektion ( kein Lüfter )  DC USV ( integrierte Notstromversorgung Unit )     Akkupufferung bzw. Notstromakku mit optional erhältlichem Standard 12V Bleiakku 1,2....60Ah     je nach benötigter Autonomiezeit ( Pufferzeit )     Im Gehäuse ist kein Platz für den optionalen Akku entweder beistellen oder     optional erhältliche Akkuhalter mit Schraubklemmen erhältlich  Weitere Details  Schutzart IP20  Isolation (Eingang / Ausgang): 3000VAC  Gerätegröße: S1  DIN-Hutschienenmontage TS35 / NS35 üblichste  Temperatureinsatzbereich: -25...+70°C  Leistung max. 72W / Verlustleistung (max. Last): 17W  Abmessungen Metallgehäuse: B: 65mm H: 115mm T: 135mm  Gewicht: 0,6Kg OPTIONAL erhältlich, siehe unten im Zubehör Register:  div 12V Beistell-Bleiakkus oder Akku DIN-Schiene z.B. 12V 9Ah (Bst Nr 33-175-01209)  Auch in der Sicherheitstechnik gilt "Eine Kette ist nur so stark wie ihr schwächstes Glied". Wird ein Sicherheitssystem mit einer instabilen oder nicht ausfallsicheren Spannungsversorgung betrieben, ist die Funktionsfähigkeit des ganzen Systems in Frage gestellt. Das Netzteil mit USV Funktion (wenn Akku bestückt) verfügt neben der Möglichkeit einer Akkupufferung zur Ausfallsicherung, auch über technische Funktionen, welche Störungen erkennen und melden können. Dadurch können Fehler rasch erkannt und beseitigt werden und somit ein Funktionsausfall des Sicherheitssystems durch fehlende oder instabile Spannungsversorgung verhindert werden.

24Volt Netzteil mit USV Funktion (24V Notstromversorgung mit Akkupufferung) 25V 5,5A Schaltnetzteil mit Ladefunktion und Netzausfallschutz 24V 5,5A Netzteil mit Ladefunktion Akkuanschluss und Netzausfallschutz gleichzeitig 24V Geräte betreiben und Bleiakku oder Bleigelakku laden empfohlene Akkukapazität: 2Ah bis 24Ah(z.B. 2x12V Akku) Häufig wird in der Elektronik eine Stromversorgung mit Netzausfallüberbrückung benötigt. Umschaltzeit nicht vorhanden da Ausgang dauernd ON über angeschlossenen Akku  Ideal für die Steuerungstechnik, Funktechnik, Messtechnik, fernbetriebene Systeme, Fertigungssteuerungen und zahlreiche andere 24V Systeme benötigen eine netzausfallsichere Stromversorgung Hier ist eine fertige Lösung Netzteil mit Akkuanschluss  Technische Daten: Eingang 230VAC typisch  Eingangsspannungsbereich: 88...264Vac  47...63Hz oder 124-370Vdc Leistung: bis 151 Watt Ausgangsspannnung: 24 Volt stabilisierte Gleichspannung Leistung Ausgang 0-5A max. 5,5A ( Netzteil 5A + 0,5A Ladestrom )  Ausgangsspannung über Poti bedingt durch Akku regelbar ( 24V...29V ) Geringe Restwelligkeit nur 150mV USV Modus intengriert für Pufferfunktion Bei Netzausfall wird die Spannung des Akkus direkt an den 24V Geräteausgang durchgeschleift  Anschluss mit Ladefunktion für Akku (Blei, Blei-Gel, AGM) Anschluss für 24V Pufferakku (Bleiakku) bis 25Ah ( z.B. 2 x 12V Akku ) Empfohlene Akkukapazität: 2Ah bis 25Ah, je nach angeschlossenem Verbraucher und Pufferzeit Integriertes Ladegerät für den angeschlossenen optionale 24V Bleiakku automatische Laderegelung des angeschlossenen Akkus Akku Ladestrom automatisch bis max 0,5A Akkuschutz durch integrierte Sicherung Batterie Low Erkennung: 19,5V +1,5V -1V Dabei überwacht die Low-Schutzschaltung die Spannung des Akkus  Ab 19,5V und darunter wird der Akku vom Verbraucher getrennt 2 Schraubanschlüsse für 24V Ausgang (Last) 2 Schraubanschlüsse für 24V Akku (Bleiakku) 3 Netzeingang (L+N+PE) Überspannunssschutz für den Ausgang: 31,74-37,26V Kurzschlußfest Überlastschutz 105-135% Netzausfallüberbrückung 20ms ( Dies beziehen sich auf die Pufferzeit des Netzteils )  DC Online USV ( Eine Umschaltung per Relais zum Akku gibt es nicht, der Akku ist permanent Online )  Überspannungschutz 110-150% Hoher Wirkungsgrad: 84% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter PFC PF>0,92 Eingang-Ausgang galvanisch getrennt  100% Burn-In Test unter Vollast Leistungsbegrenzung mit Wiederanlauf im Kurzschlussfall Temperatureinssatzbereich: -10°...+60°C Schraubanschlüsse:  L+N+PE = 230V Netzeingang BATT(+) und BATT (-) für externen Bleiakku DC(+) und DC(-) Ausgang für Last 2-pol Steckverbinder CN1 Anschluss für Reset Switch Lochblechgehäuse mit M3 Gewinde für die Befestigung mit Hutschienenclips o.ä. Abm.: L: 199mm H: 50mm B: 110mm Gewicht: 0.88kg Passendes Zubehör wie 2x 12V Bleiakkus mit unterschiedlicher Leistung siehe (Zubehör-Register) Dieses Netzteil mit Akkuanschluss für Bleiakku Pufferung ist wie folgt erhältlich :  als 12V Ausführung  Art-Nr 93-808-04650 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC   50W 3,0A+0,5A Ladestrom Art-Nr 93-808-04250 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC 150W 11A+0,5A Ladestrom  als 24V Ausführung  Art-Nr 93-808-04660 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC   50W 1,5A +0,3A Ladestrom Art-Nr 93-808-04662 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC   60W 2,0A +0,2A Ladestrom oder 1,7A +0,5A Ladestrom  Art-Nr 93-808-04260 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC 150W 5,0A+0,5A Ladestrom

12Volt Netzteil mit USV Funktion (12V Notstromversorgung mit Akkupufferung) 12V 11A Schaltnetzteil mit Ladefunktion und Netzausfallschutz 12-13,8V 11A Netzteil mit 0,5A Ladefunktion Akkuanschluss und Netzausfallschutz gleichzeitig 12V Geräte betreiben und Bleiakku oder Bleigelakku laden empfohlene Akkukapazität: 2Ah bis 50Ah Häufig wird in der Elektronik eine Stromversorgung mit Netzausfallüberbrückung benötigt. Umschaltzeit nicht vorhanden da Ausgang dauernd ON über angeschlossenen Akku  Ideal für die Steuerungstechnik, Funktechnik, Messtechnik, fernbetriebene Systeme, Fertigungssteuerungen und zahlreiche andere 12V Systeme benötigen eine netzausfallsichere Stromversorgung Hier ist eine fertige Lösung Netzteil mit Akkuanschluss  Technische Daten: Eingangsspannungsbereich: 88...264Vac  47...63Hz oder 124-370Vdc Leistung: bis 151 Watt Ausgangsspannnung: 12Volt Gleichspannung ( 13,8V )  Leistung Ausgang 0-11,5A max. 11,5A ( 11A Netzteil + 0,5A Ladestrom Akku )   Ausgangsspannung über bedingt vom Akku über Poti einstellbar ( 12....14,4V ) Geringe Restwelligkeit nur 150mV USV Modus intengriert für Pufferfunktion Bei Stromausfall wird die 12V Spannung des Akkus direkt an den 12V Geräteausgang automatisch durchgebrückt Anschluss mit Ladefunktion (13,8V für Akku (Blei, Blei-Gel) Anschluss für 12-13,8V Pufferakku (Bleiakku) bis 50Ah Empfohlene Akkukapazität: 2Ah bis 50Ah, je nach angeschlossenem Verbraucher und Pufferzeit Integriertes Ladegerät für den angeschlossenen optionale 12V Bleiakku automatische Laderegelung des angeschlossenen Akkus Ladestrom max. 0,5A Akkuschutz durch integrierte Sicherung Batterie Low Erkennung: 10V +/-0,8V Dabei überwacht die Low-Schutzschaltung die Spannung des Akkus.  Ab 10,5V und darunter wird der Akku vom Verbraucher getrennt   2 Schraubanschlüsse für 12V Ausgang ( Last )   2 Schraubanschlüsse für 12V Akku ( Bleiakku ) 3 Netzteingang (L+N+PE) Überspannunssschutz für den Ausgang: 15,87-18,63V Kurzschlußfest Überlastschutz 105-135% Netzausfallüberbrückung 20ms Überspannungschutz 110-150% Hoher Wirkungsgrad: 80% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter PFC PF>0,92 100% Burn-In Test unter Vollast Leistungsbegrenzung mit Wiederanlauf im Kurzschlussfall Temperatureinssatzbereich: -10°...+60°C Schraubanschlüsse:  L+N+PE = 230V Netzeingang BATT(+) und BATT (-) für externen Bleiakku DC(+) und DC)-) Ausgang für Last 2-pol Steckverbinder CN1 Anschluss für Reset Switch Lochblechgehäuse mit M3 Gewinde für die Befestigung mit Hutschienenclips o.ä. Abm.: L: 199mm H: 50mm B: 110mm Gewicht: 0.88kg optional erhältlich passendes Kunststoff-Gehäuse z.B. Bst Nr  52-625-00850 Passendes Zubehör wie 12V Bleiakkus mit unterschiedlicher Leistung siehe (zubehör-Register)   Dieses Netzteil mit Akkuanschluss für Bleiakku Pufferung ist wie folgt erhältlich :    als 12V Ausführung  Art-Nr 93-808-04650 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC   50W 3,0A+0,5A Ladestrom Art-Nr 93-808-04250 = Netzteil Case 230V mit Akkuanschluss 230V auf 12V DC 150W 11A+0,5A Ladestrom  als 24V Ausführung  Art-Nr 93-808-04660 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC   50W 1,5A +0,3A Ladestrom Art-Nr 93-808-04662 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC   60W 2,0A +0,2A Ladestrom oder 1,7A +0,5A Ladestrom  Art-Nr 93-808-04260 = Netzteil Case 230V mit Akkuanschluss 230V auf 24V DC 150W 5,0A+0,5A Ladestrom
