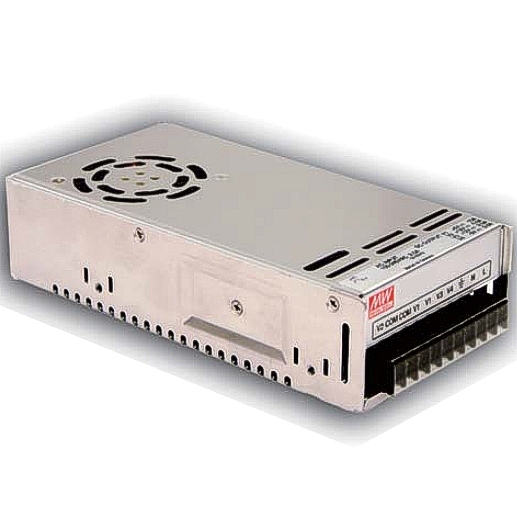

150W Netzteil mit Quad Ausgang (4-fach Ausgang) 5V -5V 15V -15V Bauform Case Technische Daten: Spannungsbereich: 230Vac typisch : Eingangsspannungsbereich: 90...264Vac 47..63Hz oder auch 127...370Vdc Gleichspannung Gesamtausgangsleistung: 153 Watt Ausgangsspannnungen: U1 =      5V 15A (3-15A) RN: 100mV U2 = (-) 5V 0,6A (0-1A) RN: 100mV U3 =     15V 3A (0,4-4A) RN: 150mV U4 = (-) 15V 2A (0,3-2A) RN: 150mV Ausgangsspannung +5Vdc über Einstellpoti nachjustierbar: +10% und bis -5% (4,75-5,5Vdc) Kurzschlußfest Schraubanschlüsse Alle Ausgänge über gemeinsame Masse Überlastschutz 105-135% Überspannungschutz 115-135% Hoher Wirkungsgrad 77% Soft-Start mit Strombegrenzung Eingeb. Entstörfilter Geringe Restwelligkeit siehe Liste Integrierter Lüfter Temperatur-Einsatzbereich: -10°...+60°C Abmessungen.: B:99mm H:50mm L:199mm Gewicht: 0,80kg

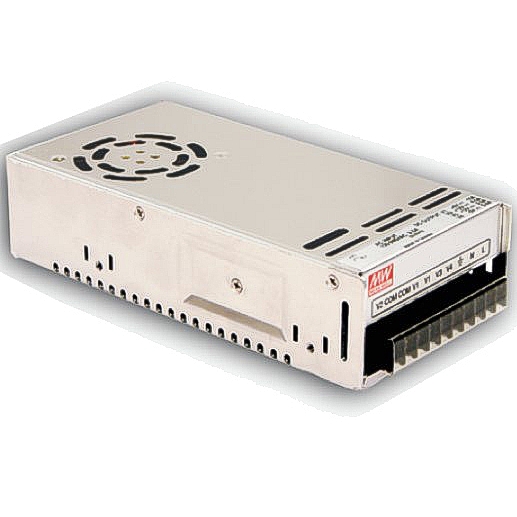

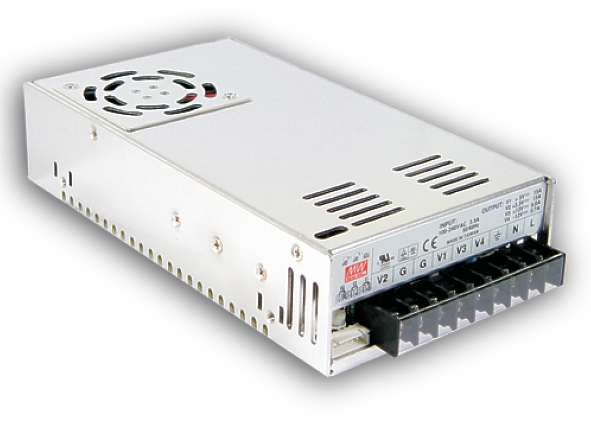

150W Netzteil mit Quad Ausgang (4-fach Ausgang) 5V 12V 24V -12V Bauform Case Technische Daten: Autom. Weitbereichseingang: 90..264Vac 47-63Hz oder  127-370Vdc Leistung: 153 Watt max  Anschluss über Schraubklemmleiste Netzteil ist mit Lochgitterkäfig mit integriertem Lüfter 4-fach Gleichspannungsausgang: U1 =  +5V  10A (3,0...15A) RN: 100mV U2 = +12V   4A (0,0....5,0A) RN: 150mV U2 = +24V   2A (0,4....3,0A) RN: 200mV U4 = -12V  0,6A (0,0..1,0A) RN: 150mV  Mittels integrierten Feinstellpoti kann die Ausgangsspannung angepasst werden (-5%...+10%) Eingestellt werden kann 4,75-5,5V und 11,4-13,2V (24 und -12V kann nicht eingestellt werden) Ausgang Kurzschlußfest Überlastschutz Überspannungschutz 115-135% Overload-Protection: 105..150% Wirkungsgrad >78% Soft-Start mit Strombegrenzung Eingebauter Entstörfilter Geringe Restwelligkeit 100..200mV Temp.-Einsatzbereich: -10°...+60°C Abmessunge: B: 99mm H:50mm T:200mm Gewicht 1,0kg

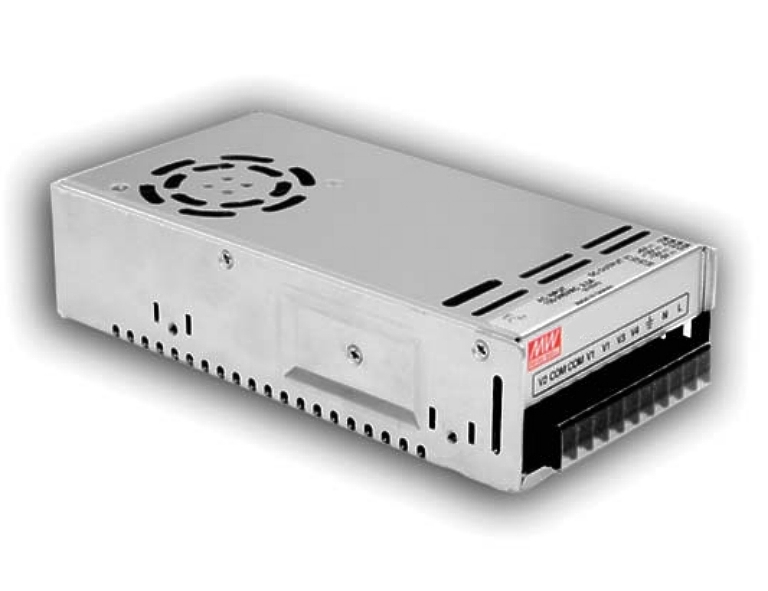

150W Netzteil mit Quad Ausgang +5V +15V +24V -15V Bauform Case Technische Daten: Eingangsspannungsbereich: 90...264Vac 47...63Hz oder  127...370Vdc Gesamtausgangsleistung: 150 Watt Ausgangsspannnungen: U1 =   5V 10A ( 3-15A ) RN:120mV U2 =  15V 3A ( 0-5A ) RN: 150mV U3 =  24V 2A ( 0,4-3A ) RN: 200mV U4 = -15V 0,6A ( 0-1A ) RN: 150mV   Zwei Ausgangsspannung sind über Einstellpoti nachjustierbar: +5Vdc +10% und bis -5% somit Einstellbereich U1=5V (4,75V...5,5V) und U2=15V (14,3...16,5V) Die Ströme in der Klammer können dann so belastet werden; wenn eine andere Lastverteilung an den jeweiligen Ausgängen belegt wird Ausgang kurzschlußfest  Mindestlast bei 5V = 3A Schraubkklemmen Alle Ausgänge über gemeinsame Masse Überlastschutz Überspannungschutz 115-135% Hoher Wirkungsgrad Soft-Start mit Strombegrenzung Eingebauter Entstörfilter Geringe Restwelligkeit RN siehe Liste Temp.Einsatzbereich: -10°...+60°C Abmessungen.: B:99mm H:50mm L:199mm Gewicht: 0.93kg Zusatzinformation  Diese Art von Netzteilen braucht eine mindest Grundlast  von ca. 3A bei 5V sonst blink die integr. LED  Dies ist kein Defekt sondern eine bei dieser Art von Netzteilen übliche Schaltungsart
