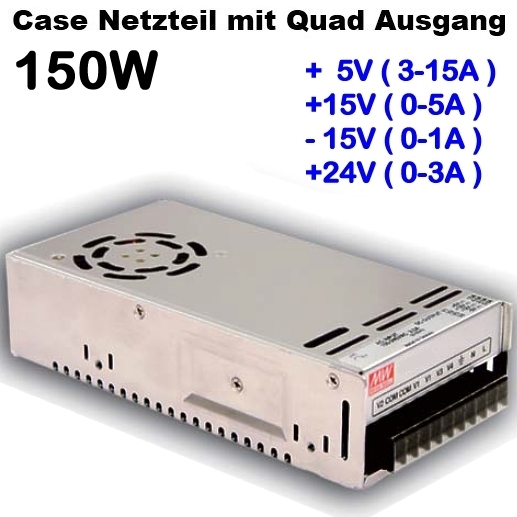

Quad Netzteil 150W SNT CASE mit 5V 15V -15V 24V QP150F

150W Netzteil mit Quad Ausgang +5V +15V +24V -15V Bauform Case

Technische Daten:

• Eingangsspannungsbereich: 90...264Vac 47...63Hz oder  127...370Vdc
• Gesamtausgangsleistung: 150 Watt

• Ausgangsspannnungen:

• U1 =   5V 10A ( 3-15A ) RN:120mV

• U2 =  15V 3A ( 0-5A ) RN: 150mV

• U3 =  24V 2A ( 0,4-3A ) RN: 200mV

• U4 = -15V 0,6A ( 0-1A ) RN: 150mV
• Zwei Ausgangsspannung sind über Einstellpoti nachjustierbar: +5Vdc +10% und bis -5%

• somit Einstellbereich U1=5V (4,75V...5,5V) und U2=15V (14,3...16,5V)
• Die Ströme in der Klammer können dann so belastet werden;
• wenn eine andere Lastverteilung an den jeweiligen Ausgängen belegt wird
• Ausgang kurzschlußfest
• Mindestlast bei 5V = 3A
• Schraubkklemmen

• Alle Ausgänge über gemeinsame Masse

• Überlastschutz

• Überspannungschutz 115-135%

• Hoher Wirkungsgrad

• Soft-Start mit Strombegrenzung

• Eingebauter Entstörfilter

• Geringe Restwelligkeit RN siehe Liste

• Temp.Einsatzbereich: -10°...+60°C

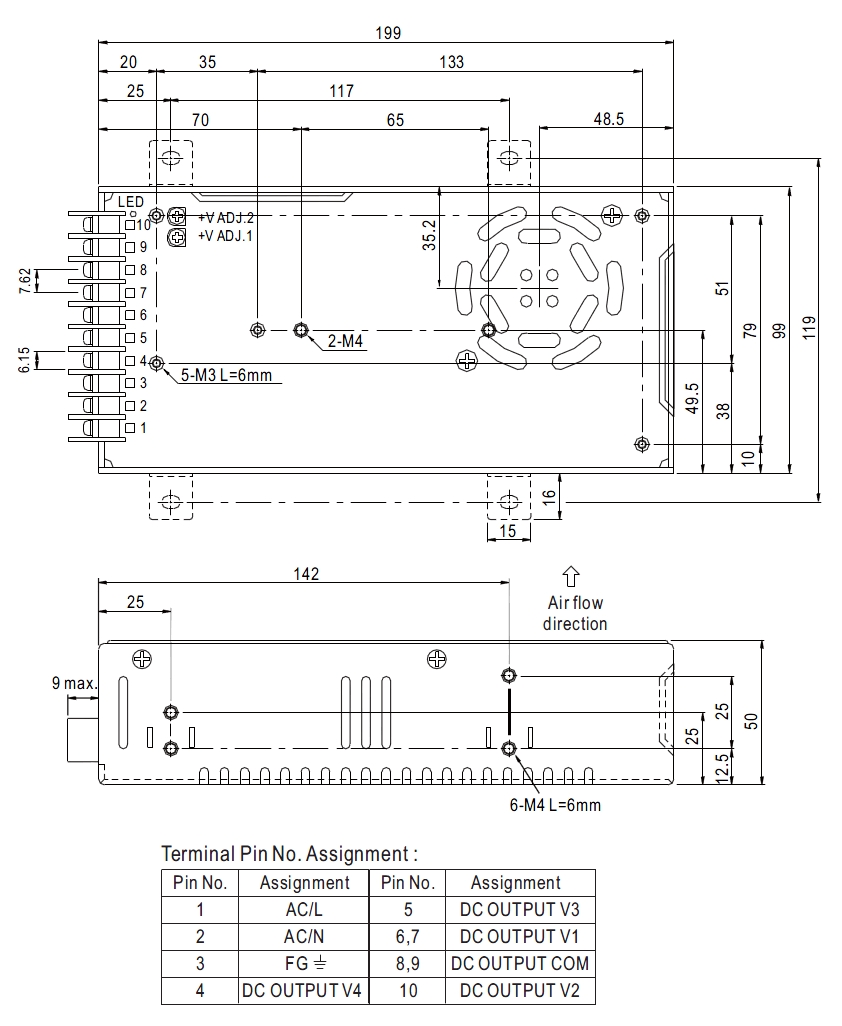

• Abmessungen.: B:99mm H:50mm L:199mm
• Gewicht: 0.93kg


Zusatzinformation

•  Diese Art von Netzteilen braucht eine mindest Grundlast
•  von ca. 3A bei 5V sonst blink die integr. LED
•  Dies ist kein Defekt sondern eine bei dieser Art von Netzteilen übliche Schaltungsart
