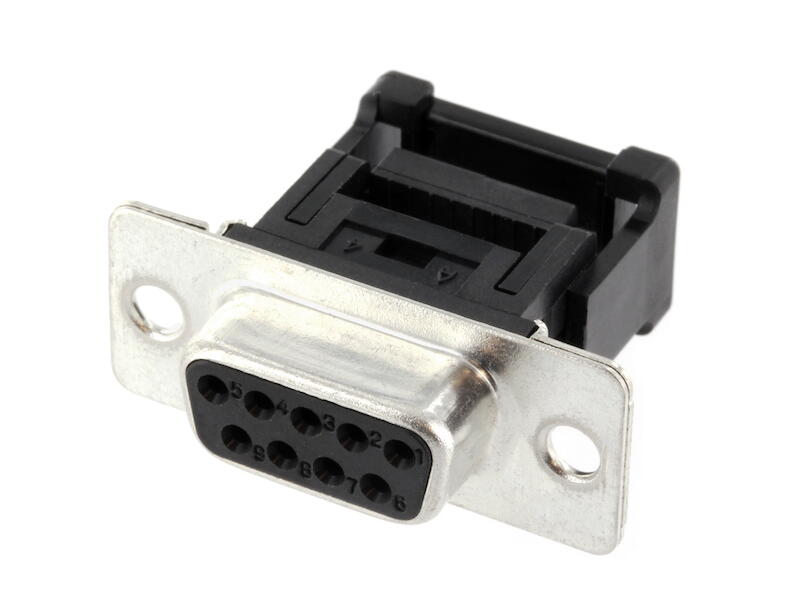

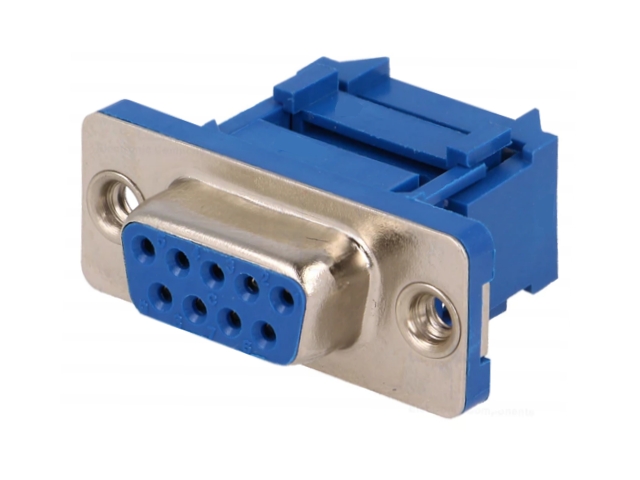

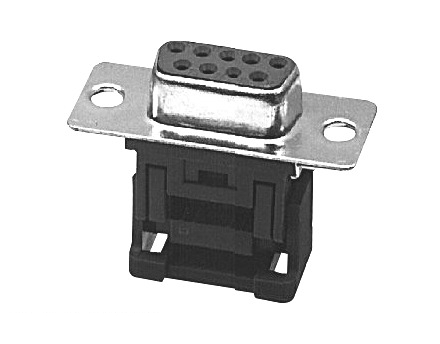

SUB-D 9pol Buchse Schneid-Klemm 2-reihig für Flachbandkabel

9pol Sub-D Stecker Schneidklemm Version kurze Ausführung für Flachbandkabel  AMP/TE Nr 1658613-4 = 9pol D-Sub Steckverbinder  Die geriffelte Abdeckung sorgt für eine sichere Ausrichtung des Kabels vor dem Anschluss. Patentierter Schneidklemmkontakt rastet in die Steckerabdeckung ein Material der Kontaktfläche: Phosphor-Bronze / Schalenmaterial: Stahl, verzinnt + Anwendungen : Industrielle Maschinen / Medizinische Instrumentierung / Computer-Peripheriegeräte / RAID-Speicher-Arrays / Maschinenintegrierte industrielle Kommunikation  9pol Sub-D Steckerleiste ( male = Stifte ) für Flachkabel Ausführung: Steckerleiste / Polzahl: 9-polig / Polbild: Standard üblichst  Isoliermaterial Thermoplast / Farbe Isolator Schwarz Contact Current Rating (Max) 1.25A  Kontaktbeschichtung Gold über Nickel Montage: Kabelanschluss Flachbandkabel  Bestückung der Kontakte: Vollbestückt Befestigung (Rückseitig): Durchgangsloch Kontaktanschluss: Schneidklemme für für Flachbandkabel Kabelrange AWG 28–26 Wire Size, 0.1...0.13qmm Verriegelung optional fals benötigt = Gewindeeinsatz UNC4-40  RoHS konform Ja / Stand der RoHS-Richtlinie 31.03.15 / SVHC frei Ja Abm: B: 31mm H: 12,5mm T: 18,5mm offen / zu 16mm Betriebstemperatur . -55°C... max. 105°C Zugentlastung nicht erhältlich  Optional erhältlich fals benötigt ( Nr unter Suche oder siehe auch Zubehör-Register ) :  Art-Nr 40-871-00050 = UNC4-40 Gewinde Befestigungssatz ( Paar )  Art-Nr 40-871-00051 = Rändelschraube Lang 44mm  Art-Nr 42-686-00170 = 10pol Flachband AWG28 = 30,5m Rolle

D-Sub Befestigung / Sub-D Schrauben Satz / Sechskantbolzen 1x Paar = 2-Sätze bestehend aus 8 Teilen ( satzweise verpackt ) je 2 St. Abstandsbolzen, Federringen, Unterlegscheiben und Muttern Gewinde UNC4-40 mit Innen- und Außengewinde 2x Sechskantbolzen = 1x Paar = Satzweise verpackt mit Mutter, Scheiben usw.  Abmessungen siehe auch Zeichnung weitere Bilder !  Kantbolzenlänge ( A ) = 4,8mm ( üblichste )  Länge des Außengewindes: 7mm Gesamtlänge ( B) = 11,8mm  Schlüsselweite = 5,0mm

9pol Sub-D bzw. D-Sub Stecker für die Leiterplatte (Platine) 2-reihige Kontaktanordnung gerade Printstifte (kein Lötkelch) Durchmesser ca.: 0,5mm Abmessung: B:31,5mm H:12,5mm passendes Zubehör siehe (Zubehör-Register)

9pol D-Sub Stiftleiste 90grad abgewinkelt Euro Standard für die Leiterplattenmontage 9polige D-Sub- bzw. Sub-D Stiftleiste Stecker (male) üblichster Printstecker für die Leiterplattenmontage vergoldete Kontakte  Anschluss : Lötkontakte    Art Stiftleiste Euro Standard 10,2mm erste Reihe  Ausführung mit Bolzen UNC 4-40 Ausrichtung abgewinkelt Betriebsstrom (Nom.) 1,5A Kunststoffgefasst mit vergoldetet Kontakte Mit Befestigungsbolzen Gewinde UNC 4-40  Temperatureinsatzbereich:-20°C bis +70°C Zeichnung siehe weitere Bilder !  Farbe derzeit schwarz Material (Anschluss) Kupferlegierung, verzinnt Material (Gehäuse) Stahl, vernickelt Material (Isolation) PBT Material (Steckbereich) Kupferlegierung, selektiv vergoldet Montage Leiterplattenmontage Polzahl 9 Spannungsfestigkeit 500Vac Isolationswiderstand (Min.) 1000-Mohm  Kontaktwiderstand (Max.) 20mOhm  Brennbarkeitsklasse UL94 V-0 Lötverfahren Wellenlöten oder Handlöten  Verpackungsart Kunststoffschale oder lose

9pol Sub-D Stecker bzw. D-Sub 9pol Stecker (male)   9pol Sub-D Stecker ( Stifte = male ) Schneidklemm Version für Flachbandkabel 9-polig 2-reihige Sub-D Stecker mit vergoldeten Kontakten für Flachbandkabel AWG 28 oder AWG 26 mit Zugentlastung Anschlussart  Schneidklemmverbinder   Art Steckerleiste  Ausrichtung gerade AWG   AWG 28 - AWG 26 Betriebsstrom (Nom.) 1A Betriebstemperatur -25°C ..... +85°C Ideal für die Kabelkonfektion Material (Gehäuse) / Stahl, verzinnt Material (Isolation) PBT Material (Steckbereich) Messing, vergoldet  Polzahl 9polig  Spannungsfestigkeit 500Vac Isolationswiderstand (Min.) 1000-Mohm  Kontaktwiderstand (Max.) 20mOhm  Brennbarkeitsklasse UL94 V-0  Verpackungsart Kunststoffschale oder lose je nach Abnahmemenge  Die Farbe des Kunstoffes kann Schwarz oder Blau sein und hat nichts mit der Funktion zu tun  passendes Zubehör fals benötigt siehe auch im Zubehör-Register Art-Nr : 40-871-00050 = UNC4-40 Sechskantbolzen Schrauben Satz D-Sub Befestigung ( Paar )  Art-Nr : 42-686-00169 = Flachband   9polig AWG28 RM:1.27mm = 30,5m Rolle Art-Nr : 42-686-00170 = Flachband 10polig AWG28 RM:1.27mm = 30,5m Rolle

9pol Sub-D Stecker (male) 2-reihige Kontaktanordnung 9-polig vergoldete Kontakte Lötkelche Abmessungen B: 30,85mm H: 12,5mm passende Hauben (siehe Zubehör-Register)
