SUB-D 9pol Stecker Stiftleiste 90grad 2-reihig für die Leiterplattenmontage

Produktinformationen "SUB-D 9pol Stecker Stiftleiste 90grad 2-reihig für die Leiterplattenmontage"

9pol D-Sub Stiftleiste 90grad abgewinkelt Euro Standard für die Leiterplattenmontage

9polige D-Sub- bzw. Sub-D Stiftleiste Stecker (male)

  • üblichster Printstecker für die Leiterplattenmontage
  • vergoldete Kontakte
  • Anschluss : Lötkontakte

  • Art Stiftleiste Euro Standard 10,2mm erste Reihe
  • Ausführung mit Bolzen UNC 4-40
  • Ausrichtung abgewinkelt
  • Betriebsstrom (Nom.) 1,5A
  • Kunststoffgefasst mit vergoldetet Kontakte
  • Mit Befestigungsbolzen Gewinde UNC 4-40
  • Temperatureinsatzbereich:-20°C bis +70°C

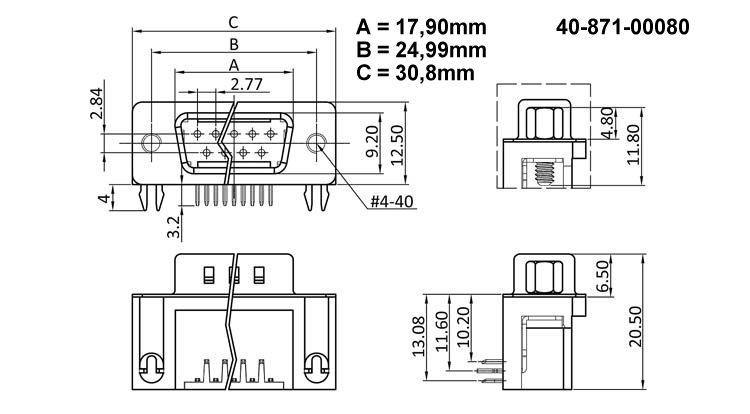

  • Zeichnung siehe weitere Bilder !
  • Farbe derzeit schwarz
  • Material (Anschluss) Kupferlegierung, verzinnt
  • Material (Gehäuse) Stahl, vernickelt
  • Material (Isolation) PBT
  • Material (Steckbereich) Kupferlegierung, selektiv vergoldet
  • Montage Leiterplattenmontage Polzahl 9
  • Spannungsfestigkeit 500Vac
  • Isolationswiderstand (Min.) 1000-Mohm
  • Kontaktwiderstand (Max.) 20mOhm
  • Brennbarkeitsklasse UL94 V-0
  • Lötverfahren Wellenlöten oder Handlöten
  • Verpackungsart Kunststoffschale oder lose

0 von 0 Bewertungen

Durchschnittliche Bewertung von 0 von 5 Sternen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


Zubehör

SUB-D 9pol Buchse Lötkelch 2-reihig
SUB-D 9pol Buchse Lötkelch 2-reihig
9pol Sub-D Buchse (female) Lötkelche Lötversion  2-reihige Kontaktanordnung 9-polige Ausführung  vergoldete Kontakte Lötkelche Abmessungen B: 30,85mm H: 12,5mm Optional erhältlich fals benötigt ( Nr unter Suche oder siehe auch Zubehör-Register ) :  Art-Nr 40-871-00050 = UNC4-40 Gewinde Befestigungssatz ( Paar )  Art-Nr 40-871-00051 = Rändelschraube Lang 44mm  passende Hauben Art-Nr 40-871-00033 = Kunststoffhaube mit geradem Kabelauslass Art Nr 40-871-00540 = Kunststoffhaube mit seitlichem Kabelauslass Art Nr 40-871-00054 = Vollmetallhaube mit geradem Kabelauslass passende Kabel  Art-Nr 42-682-00030 =   8pol Rundkabel Steuerltg. LIYCY geschirmt  8x 0.14qmm - je 100m - Art-Nr 42-682-00220 =  10pol Rundkabel Steuerltg. LIYCY geschirmt 10x 0.14qmm - je 100m - Art-Nr 42-686-00169 =   9pol Flachband AWG28 = 30,5m Rolle Art-Nr 42-686-00170 = 10pol Flachband AWG28 = 30,5m Rolle

Ab 0,43 €*
SUB-D 9pol Buchse Schneid-Klemm 2-reihig für Flachbandkabel
SUB-D 9pol Buchse Schneid-Klemm 2-reihig für Flachbandkabel
9pol Sub-D Buchse Schneidklemm Version für Flachbandkabel 9-polig 2-reihige Sub-D Buchse mit vergoldeten Kontakten für Flachbandkabel AWG 28 oder AWG 26 mit Zugentlastung Anschlussart  Schneidklemmverbinder   Art Buchsenleiste Ausrichtung gerade AWG   AWG 28 - AWG 26 Betriebsstrom (Nom.) 1A Betriebstemperatur -25°C ..... +85°C Ideal für die Kabelkonfektion Material (Gehäuse) / Stahl, verzinnt Material (Isolation) PBT Material (Steckbereich) Messing, vergoldet  Polzahl 9polig  Spannungsfestigkeit 500Vac Isolationswiderstand (Min.) 1000-Mohm  Kontaktwiderstand (Max.) 20mOhm  Brennbarkeitsklasse UL94 V-0  Verpackungsart Kunststoffschale oder lose je nach Abnahmemenge  Die Farbe des Kunstoffes kann Schwarz oder Blau sein und hat nichts mit der Funktion zu tun  passendes Zubehör fals benötigt siehe auch im Zubehör-Register Art-Nr : 40-871-00050 = UNC4-40 Sechskantbolzen Schrauben Satz D-Sub Befestigung ( Paar )  Art-Nr : 42-686-00169 = Flachband   9polig AWG28 RM:1.27mm = 30,5m Rolle Art-Nr : 42-686-00170 = Flachband 10polig AWG28 RM:1.27mm = 30,5m Rolle

Ab 1,90 €*
SUB-D 9pol Buchse PRINT gerade 2-reihig
SUB-D 9pol Buchse PRINT gerade 2-reihig
9pol Sub-D bzw. D-Sub Buchse für die Leiterplatte (Platine) 2-reihige Kontaktanordnung gerade Printstifte (kein Lötkelch) Durchmesser ca.: 0,5mm Abmessung: B:30,85...31,5mm H:12,55mm siehe Zeichnung weitere Bilder  Anschluss Lötpins gerade Art Buchsenleiste Ausrichtung gerade Betriebsstrom (Nom.) 1A Betriebstemperatur -40 °C - 70 °C Material (Anschluss)  Messing, verzinnt Material (Gehäuse) Stahl, vorne vernickelt und hinten verzinnt Material (Isolation) PBT Material (Steckbereich) Messing, vergoldet Montage Leiterplattenmontage Polzahl 9 Spannungsfestigkeit bis 500 Vac Isolationswiderstand (Min.) 500 Mohm  Kontaktwiderstand (Max.) 30 mohm  Brennbarkeitsklasse UL 94 V-0   passendes Zubehör siehe (Zubehör-Register)

Ab 0,37 €*
