SUB-D 9pol Buchse Lötkelch 2-reihig

9pol Sub-D Haube mit Schnappverschluss Zweiteiliges Schalengehäuse mit Zugentlastung Farbe: Schwarz Black  Kabeleinlass für Kabeldurchmesser bis 7,2mm Geeignet für die Aufnahme von Sub-D 9pol Verbinder  (2-reihig) oder auch 15pol HD (3-reihige) Verbinder Zubehör siehe (Zubehör-Register)

10polige geschirmte Datenleitung bzw. Steuerleitung für die Mess-, Steuer- und Regeltechnik sowie in der EDV-Peripherie z.B. für D-Sub usw. Technische Daten: Litzenaufbau: 10x 0,14qmm ( LIYCY 5X2X0,14 )   Außendurchmesser: ca. 6,50-6,80mm  Leiter feindrähtige Litze  Aderisolation: PVC / Farbcode / Mantel: PVC Abschirmung:  Geflecht = Schirm über Verseilung  Mantelfarbe: Grau..Beige ( meist Grau )  Nennspannung 350V Flammwiedrig nach EN60332-1-2 Länge: 100m (Bund/Ringware)

D-Sub bzw. Sub-D Rändelschraube Gesamtlänge: 44mm ( Zeichnung siehe weitere Bilder )  Gewinde Sub-D typisch UNC4-40 passend zum Sechskantbolzen die überall bei Sub-D / D-Sub zum Einsatz kommen  Typische Anwendung in Sub-D Gehäusen die dort eingesetzt werden  Verwendung für Sub-D / D-Sub Kunstoff- oder Metallgehäuse Im Prinzip bei der ganzen Serie einsetzbar egal ob 9pol, 15pol, 25pol etc

D-Sub Befestigung / Sub-D Schrauben Satz / Sechskantbolzen 1x Paar = 2-Sätze bestehend aus 8 Teilen ( satzweise verpackt ) je 2 St. Abstandsbolzen, Federringen, Unterlegscheiben und Muttern Gewinde UNC4-40 mit Innen- und Außengewinde 2x Sechskantbolzen = 1x Paar = Satzweise verpackt mit Mutter, Scheiben usw.  Abmessungen siehe auch Zeichnung weitere Bilder !  Kantbolzenlänge ( A ) = 4,8mm ( üblichste )  Länge des Außengewindes: 7mm Gesamtlänge ( B) = 11,8mm  Schlüsselweite = 5,0mm

9pol SUB-D Haube Kunststoff mit seitlicher Kabelausgang Sub-D bzw. D-Sub Haube für 9pol Sub-D Verbinder oder auch 15pol HD ( 3-reihig z.B. wie bei VGA )  Haube seitlicher Kabeleingang Kunststoffhaube metallisiert Zweiteiliges metallisiertes Kunststoffgehäuse mit seitlichem Kabeleingang Rändelschrauben Abmessungen siehe Zeichnung weitere Bilder !  passendes Zubehör siehe unter (Zubehör-Register)

9pol Sub-D Haube bzw. 9pol D-Sub Haube für 9pol Verbinder  Zweiteiliges Kunststoff metallisiert Schalengehäuse mit Zugentlastung Inkl. Schrauben, Kleinteile Durch das metallisieren ergibt sich eine HF-dichte Abschirmung, welche elektromagnetische Störungen weitgehend verhindert. Abmessung ca.: L: 40mm B: 21mm (30,5mm) H: 16mm. Kabeleinlass für Kabeldurchmesser bis 7,2mm Geeignet für die Aufnahme von Sub-D Buchsen und Stecker mit B: 30,5mm H:12,5mm z.B. 9pol. (2-reihig) und auch 15pol. HD (3-reihig) pasendes Zubehör siehe Zubehör-Register

9pol Sub-D Haube bzw. D-Sub Vollmetallhaube zu 9pol und (15pol 3-reihige VGA) Sub-D Verbinder  durch Ganzmetallausführung sehr gute Abschirmung Zweiteiliges Schalengehäuse mit Zugentlastung Vollmetall Ausführung Inkl. Schrauben, Kleinteile Befestigungsschrauben UNC4-40 Kabeleinlass für Kabeldurchmesser bis 7,0mm Geeignet für die Aufnahme von Sub-D Buchsen und Stecker z.B. 9pol. (2-reihig), 15pol. HD (3-reihig) passende Sub-D Stecker siehe (Zubehör-Register)

9pol Sub-D Haube Kunststoff  zweiteiliges Schalengehäuse mit Zugentlastung Farbe: Grau Inkl. Schrauben, Kleinteile Kabeleinlass für Kabeldurchmesser bis 7,2mm Geeignet für die Aufnahme von Sub-D 9pol Verbinder  (2-reihig) oder auch 15pol HD (3-reihige) Verbinder passende Verbinder bzw. Zubehör siehe (Zubehör-Register unten)

9pol Sub-D bzw. D-Sub Stecker für die Leiterplatte (Platine) 2-reihige Kontaktanordnung gerade Printstifte (kein Lötkelch) Durchmesser ca.: 0,5mm Abmessung: B:31,5mm H:12,5mm passendes Zubehör siehe (Zubehör-Register)

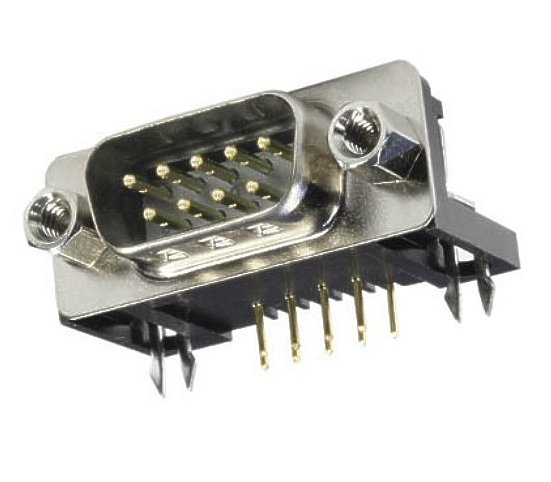

9pol D-Sub Stiftleiste 90grad abgewinkelt Euro Standard für die Leiterplattenmontage 9polige D-Sub- bzw. Sub-D Stiftleiste Stecker (male) üblichster Printstecker für die Leiterplattenmontage vergoldete Kontakte  Anschluss : Lötkontakte    Art Stiftleiste Euro Standard 10,2mm erste Reihe  Ausführung mit Bolzen UNC 4-40 Ausrichtung abgewinkelt Betriebsstrom (Nom.) 1,5A Kunststoffgefasst mit vergoldetet Kontakte Mit Befestigungsbolzen Gewinde UNC 4-40  Temperatureinsatzbereich:-20°C bis +70°C Zeichnung siehe weitere Bilder !  Farbe derzeit schwarz Material (Anschluss) Kupferlegierung, verzinnt Material (Gehäuse) Stahl, vernickelt Material (Isolation) PBT Material (Steckbereich) Kupferlegierung, selektiv vergoldet Montage Leiterplattenmontage Polzahl 9 Spannungsfestigkeit 500Vac Isolationswiderstand (Min.) 1000-Mohm  Kontaktwiderstand (Max.) 20mOhm  Brennbarkeitsklasse UL94 V-0 Lötverfahren Wellenlöten oder Handlöten  Verpackungsart Kunststoffschale oder lose

9pol Sub-D Stecker bzw. D-Sub 9pol Stecker (male)   9pol Sub-D Stecker ( Stifte = male ) Schneidklemm Version für Flachbandkabel 9-polig 2-reihige Sub-D Stecker mit vergoldeten Kontakten für Flachbandkabel AWG 28 oder AWG 26 mit Zugentlastung Anschlussart  Schneidklemmverbinder   Art Steckerleiste  Ausrichtung gerade AWG   AWG 28 - AWG 26 Betriebsstrom (Nom.) 1A Betriebstemperatur -25°C ..... +85°C Ideal für die Kabelkonfektion Material (Gehäuse) / Stahl, verzinnt Material (Isolation) PBT Material (Steckbereich) Messing, vergoldet  Polzahl 9polig  Spannungsfestigkeit 500Vac Isolationswiderstand (Min.) 1000-Mohm  Kontaktwiderstand (Max.) 20mOhm  Brennbarkeitsklasse UL94 V-0  Verpackungsart Kunststoffschale oder lose je nach Abnahmemenge  Die Farbe des Kunstoffes kann Schwarz oder Blau sein und hat nichts mit der Funktion zu tun  passendes Zubehör fals benötigt siehe auch im Zubehör-Register Art-Nr : 40-871-00050 = UNC4-40 Sechskantbolzen Schrauben Satz D-Sub Befestigung ( Paar )  Art-Nr : 42-686-00169 = Flachband   9polig AWG28 RM:1.27mm = 30,5m Rolle Art-Nr : 42-686-00170 = Flachband 10polig AWG28 RM:1.27mm = 30,5m Rolle

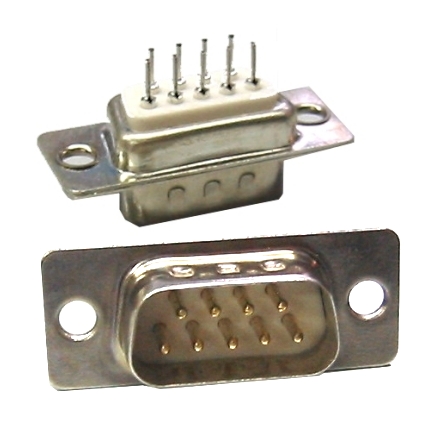

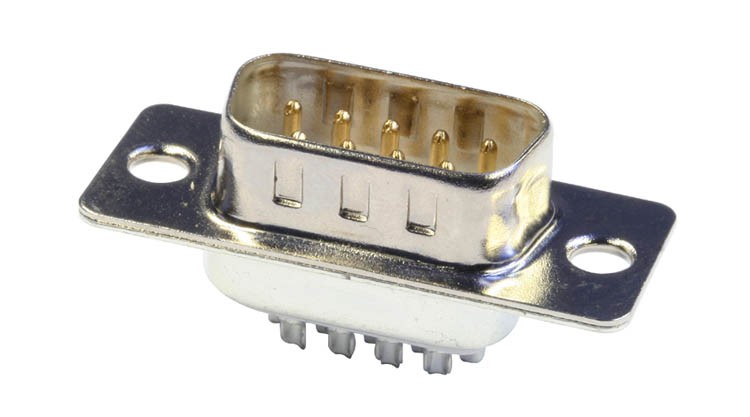

9pol Sub-D Stecker (male) 2-reihige Kontaktanordnung 9-polig vergoldete Kontakte Lötkelche Abmessungen B: 30,85mm H: 12,5mm passende Hauben (siehe Zubehör-Register)
