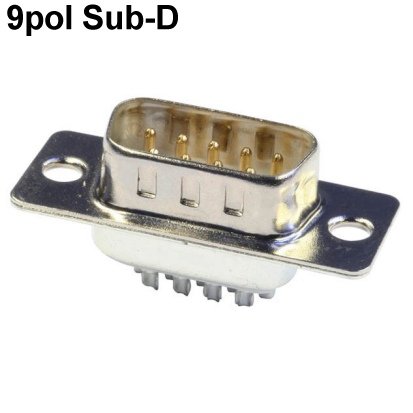

SUB-D 9pol Stecker Lötkelch 2-reihig

9pol Sub-D Haube mit Schnappverschluss Zweiteiliges Schalengehäuse mit Zugentlastung Farbe: Schwarz Black  Kabeleinlass für Kabeldurchmesser bis 7,2mm Geeignet für die Aufnahme von Sub-D 9pol Verbinder  (2-reihig) oder auch 15pol HD (3-reihige) Verbinder Zubehör siehe (Zubehör-Register)

10polige geschirmte Datenleitung bzw. Steuerleitung für die Mess-, Steuer- und Regeltechnik sowie in der EDV-Peripherie z.B. für D-Sub usw. Technische Daten: Litzenaufbau: 10x 0,14qmm ( LIYCY 5X2X0,14 )   Außendurchmesser: ca. 6,50-6,80mm  Leiter feindrähtige Litze  Aderisolation: PVC / Farbcode / Mantel: PVC Abschirmung:  Geflecht = Schirm über Verseilung  Mantelfarbe: Grau..Beige ( meist Grau )  Nennspannung 350V Flammwiedrig nach EN60332-1-2 Länge: 100m (Bund/Ringware)

D-Sub bzw. Sub-D Rändelschraube Gesamtlänge: 44mm ( Zeichnung siehe weitere Bilder )  Gewinde Sub-D typisch UNC4-40 passend zum Sechskantbolzen die überall bei Sub-D / D-Sub zum Einsatz kommen  Typische Anwendung in Sub-D Gehäusen die dort eingesetzt werden  Verwendung für Sub-D / D-Sub Kunstoff- oder Metallgehäuse Im Prinzip bei der ganzen Serie einsetzbar egal ob 9pol, 15pol, 25pol etc

D-Sub Befestigung / Sub-D Schrauben Satz / Sechskantbolzen 1x Paar = 2-Sätze bestehend aus 8 Teilen ( satzweise verpackt ) je 2 St. Abstandsbolzen, Federringen, Unterlegscheiben und Muttern Gewinde UNC4-40 mit Innen- und Außengewinde 2x Sechskantbolzen = 1x Paar = Satzweise verpackt mit Mutter, Scheiben usw.  Abmessungen siehe auch Zeichnung weitere Bilder !  Kantbolzenlänge ( A ) = 4,8mm ( üblichste )  Länge des Außengewindes: 7mm Gesamtlänge ( B) = 11,8mm  Schlüsselweite = 5,0mm

9pol SUB-D Haube Kunststoff mit seitlicher Kabelausgang Sub-D bzw. D-Sub Haube für 9pol Sub-D Verbinder oder auch 15pol HD ( 3-reihig z.B. wie bei VGA )  Haube seitlicher Kabeleingang Kunststoffhaube metallisiert Zweiteiliges metallisiertes Kunststoffgehäuse mit seitlichem Kabeleingang Rändelschrauben Abmessungen siehe Zeichnung weitere Bilder !  passendes Zubehör siehe unter (Zubehör-Register)

9pol Sub-D Haube bzw. 9pol D-Sub Haube für 9pol Verbinder  Zweiteiliges Kunststoff metallisiert Schalengehäuse mit Zugentlastung Inkl. Schrauben, Kleinteile Durch das metallisieren ergibt sich eine HF-dichte Abschirmung, welche elektromagnetische Störungen weitgehend verhindert. Abmessung ca.: L: 40mm B: 21mm (30,5mm) H: 16mm. Kabeleinlass für Kabeldurchmesser bis 7,2mm Geeignet für die Aufnahme von Sub-D Buchsen und Stecker mit B: 30,5mm H:12,5mm z.B. 9pol. (2-reihig) und auch 15pol. HD (3-reihig) pasendes Zubehör siehe Zubehör-Register

9pol Sub-D Haube bzw. D-Sub Vollmetallhaube zu 9pol und (15pol 3-reihige VGA) Sub-D Verbinder  durch Ganzmetallausführung sehr gute Abschirmung Zweiteiliges Schalengehäuse mit Zugentlastung Vollmetall Ausführung Inkl. Schrauben, Kleinteile Befestigungsschrauben UNC4-40 Kabeleinlass für Kabeldurchmesser bis 7,0mm Geeignet für die Aufnahme von Sub-D Buchsen und Stecker z.B. 9pol. (2-reihig), 15pol. HD (3-reihig) passende Sub-D Stecker siehe (Zubehör-Register)

9pol Sub-D Haube Kunststoff  zweiteiliges Schalengehäuse mit Zugentlastung Farbe: Grau Inkl. Schrauben, Kleinteile Kabeleinlass für Kabeldurchmesser bis 7,2mm Geeignet für die Aufnahme von Sub-D 9pol Verbinder  (2-reihig) oder auch 15pol HD (3-reihige) Verbinder passende Verbinder bzw. Zubehör siehe (Zubehör-Register unten)

9pol Sub-D bzw. D-Sub Buchse für die Leiterplatte (Platine) 2-reihige Kontaktanordnung gerade Printstifte (kein Lötkelch) Durchmesser ca.: 0,5mm Abmessung: B:30,85...31,5mm H:12,55mm siehe Zeichnung weitere Bilder  Anschluss Lötpins gerade Art Buchsenleiste Ausrichtung gerade Betriebsstrom (Nom.) 1A Betriebstemperatur -40 °C - 70 °C Material (Anschluss)  Messing, verzinnt Material (Gehäuse) Stahl, vorne vernickelt und hinten verzinnt Material (Isolation) PBT Material (Steckbereich) Messing, vergoldet Montage Leiterplattenmontage Polzahl 9 Spannungsfestigkeit bis 500 Vac Isolationswiderstand (Min.) 500 Mohm  Kontaktwiderstand (Max.) 30 mohm  Brennbarkeitsklasse UL 94 V-0   passendes Zubehör siehe (Zubehör-Register)

9pol Sub-D Buchse Schneidklemm Version für Flachbandkabel 9-polig 2-reihige Sub-D Buchse mit vergoldeten Kontakten für Flachbandkabel AWG 28 oder AWG 26 mit Zugentlastung Anschlussart  Schneidklemmverbinder   Art Buchsenleiste Ausrichtung gerade AWG   AWG 28 - AWG 26 Betriebsstrom (Nom.) 1A Betriebstemperatur -25°C ..... +85°C Ideal für die Kabelkonfektion Material (Gehäuse) / Stahl, verzinnt Material (Isolation) PBT Material (Steckbereich) Messing, vergoldet  Polzahl 9polig  Spannungsfestigkeit 500Vac Isolationswiderstand (Min.) 1000-Mohm  Kontaktwiderstand (Max.) 20mOhm  Brennbarkeitsklasse UL94 V-0  Verpackungsart Kunststoffschale oder lose je nach Abnahmemenge  Die Farbe des Kunstoffes kann Schwarz oder Blau sein und hat nichts mit der Funktion zu tun  passendes Zubehör fals benötigt siehe auch im Zubehör-Register Art-Nr : 40-871-00050 = UNC4-40 Sechskantbolzen Schrauben Satz D-Sub Befestigung ( Paar )  Art-Nr : 42-686-00169 = Flachband   9polig AWG28 RM:1.27mm = 30,5m Rolle Art-Nr : 42-686-00170 = Flachband 10polig AWG28 RM:1.27mm = 30,5m Rolle

9pol Sub-D Buchse (female) Lötkelche Lötversion  2-reihige Kontaktanordnung 9-polige Ausführung  vergoldete Kontakte Lötkelche Abmessungen B: 30,85mm H: 12,5mm Optional erhältlich fals benötigt ( Nr unter Suche oder siehe auch Zubehör-Register ) :  Art-Nr 40-871-00050 = UNC4-40 Gewinde Befestigungssatz ( Paar )  Art-Nr 40-871-00051 = Rändelschraube Lang 44mm  passende Hauben Art-Nr 40-871-00033 = Kunststoffhaube mit geradem Kabelauslass Art Nr 40-871-00540 = Kunststoffhaube mit seitlichem Kabelauslass Art Nr 40-871-00054 = Vollmetallhaube mit geradem Kabelauslass passende Kabel  Art-Nr 42-682-00030 =   8pol Rundkabel Steuerltg. LIYCY geschirmt  8x 0.14qmm - je 100m - Art-Nr 42-682-00220 =  10pol Rundkabel Steuerltg. LIYCY geschirmt 10x 0.14qmm - je 100m - Art-Nr 42-686-00169 =   9pol Flachband AWG28 = 30,5m Rolle Art-Nr 42-686-00170 = 10pol Flachband AWG28 = 30,5m Rolle
