SUB-D 9pol Stecker Schneid-Klemm 2-reihig für Flachbandkabel 1658613-4 kurze Ausf
| Anzahl | Stückpreis |
|---|---|
| Bis 9 |
6,95 €
7,90 €
(12.03% gespart)
|
| Bis 49 |
6,25 €
|
| Bis 99 |
5,25 €
|
| Ab 100 |
4,80 €
|
Sofort verfügbar, Lieferzeit: 2-3 Tage
Produktinformationen "SUB-D 9pol Stecker Schneid-Klemm 2-reihig für Flachbandkabel 1658613-4 kurze Ausf"

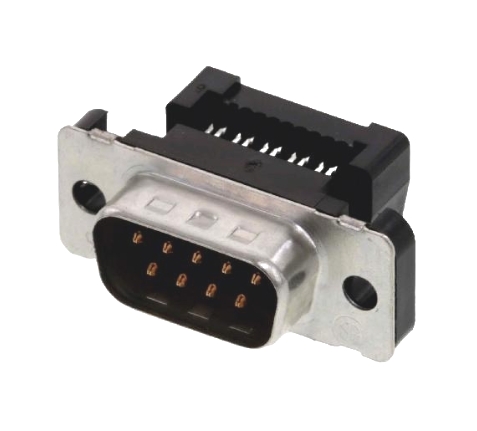

9pol Sub-D Stecker Schneidklemm Version kurze Ausführung für Flachbandkabel
AMP/TE Nr 1658613-4 = 9pol D-Sub Steckverbinder
Die geriffelte Abdeckung sorgt für eine sichere Ausrichtung des Kabels vor dem Anschluss. Patentierter Schneidklemmkontakt rastet in die Steckerabdeckung ein Material der Kontaktfläche: Phosphor-Bronze / Schalenmaterial: Stahl, verzinnt + Anwendungen : Industrielle Maschinen / Medizinische Instrumentierung / Computer-Peripheriegeräte / RAID-Speicher-Arrays / Maschinenintegrierte industrielle Kommunikation
- 9pol Sub-D Steckerleiste ( male = Stifte ) für Flachkabel
- Ausführung: Steckerleiste / Polzahl: 9-polig / Polbild: Standard üblichst
- Isoliermaterial Thermoplast / Farbe Isolator Schwarz
- Contact Current Rating (Max) 1.25A
- Kontaktbeschichtung Gold über Nickel
- Montage: Kabelanschluss Flachbandkabel
- Bestückung der Kontakte: Vollbestückt
- Befestigung (Rückseitig): Durchgangsloch
- Kontaktanschluss: Schneidklemme für für Flachbandkabel
- Kabelrange AWG 28–26 Wire Size, 0.1...0.13qmm
- Verriegelung optional fals benötigt = Gewindeeinsatz UNC4-40
- RoHS konform Ja / Stand der RoHS-Richtlinie 31.03.15 / SVHC frei Ja
- Abm: B: 31mm H: 12,5mm T: 18,5mm offen / zu 16mm
- Betriebstemperatur . -55°C... max. 105°C
- Zugentlastung nicht erhältlich
Optional erhältlich fals benötigt ( Nr unter Suche oder siehe auch Zubehör-Register ) :
- Art-Nr 40-871-00050 = UNC4-40 Gewinde Befestigungssatz ( Paar )
- Art-Nr 40-871-00051 = Rändelschraube Lang 44mm
- Art-Nr 42-686-00170 = 10pol Flachband AWG28 = 30,5m Rolle
