Taster Platinentaster 1xEin NO RM5 Keyswitch eckig Rot

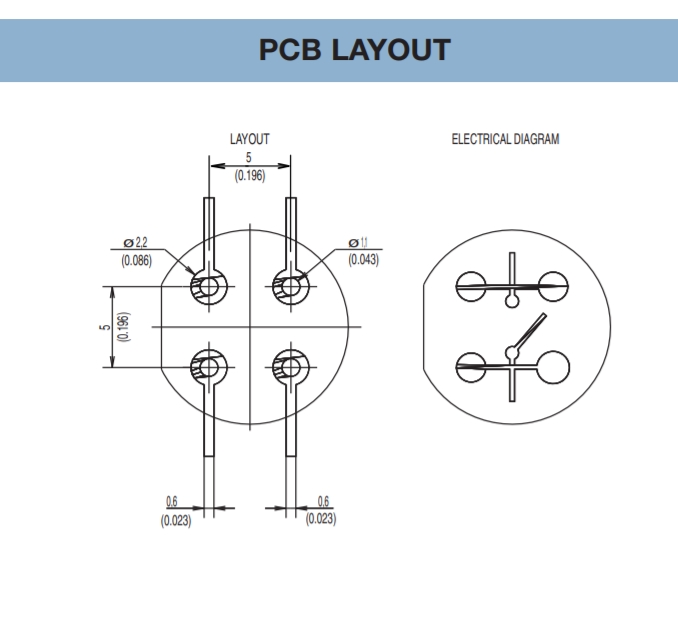

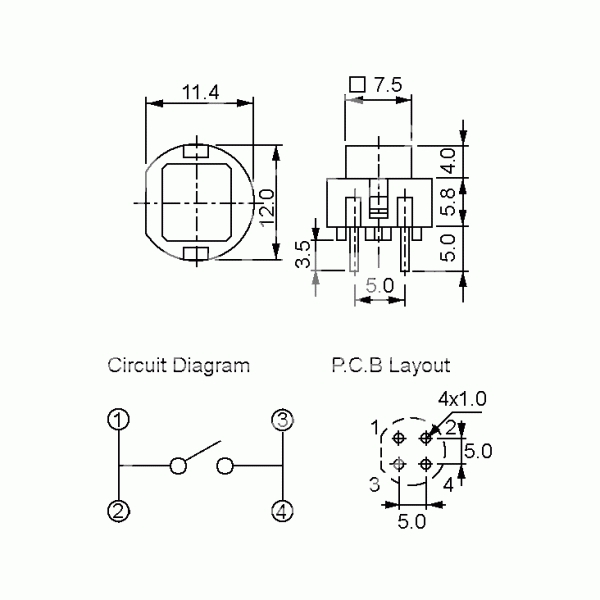

Platinentaster 1xEin = 1xSchliesser Keyswitch eckig Schwarz Anwendung:  Leiterplatten aller Art,  Mess-, Steuer- und Kontrollgeräte, universeller Einsatz  Seine kleinen Abmessungen erlauben den Einsatz in Platinen aller Art. Egal ob Lochrasterplatinen für Experimente oder den Neuaufbau von Leiterplatten. Die in vielen Farben verfügbaren festaufsitzenden Knöpfe gestatten den direkten Einbau in Platinen aller Art.  Mit fühlbarem Schaltpunkt Kontakt = 1-polig ( NO ) EIN = 1x Schliesserkontakt  ( SPST )  Lötkontakt = 4-Pins ( siehe Zeichnung )  Prellzeit 10ms Schaltleistung typisch max 10mA bis 35V DC  Schaltleistung max 0,35W Kontakt-widerstand: 10-30mOhm Isolations-Widerstand: 10hoch8 Ohm BOUNCE TIME: 10ms Lebensdauer Schaltungen ( 2,5x10hoch5 operations ) Mechanische Schaltweg F1: > 0.2mm  Te > 1.0 mm Abmessungen siehe auch weitere Bilder !  4-Lötpins mit RM: 5mm  Durchmesser: 12mm ( 11,4mm )  Druckkopf eckig = 7,5 x 7,5mm ( Range max 7,7 x 7,7mm ) Bauhöhe: 10mm Mindestabstand Taster zu Taster 12,7mm Löten in Platinen max  350°C for 3 seconds ( Hand soldering )  Temperatur-Einsatzbereich: -20°C .... +60°C

Platinentaster 1xEin = 1xSchliesser Keyswitch eckig Blau Anwendung:  Leiterplatten aller Art,  Mess-, Steuer- und Kontrollgeräte, universeller Einsatz  Seine kleinen Abmessungen erlauben den Einsatz in Platinen aller Art. Egal ob Lochrasterplatinen für Experimente oder den Neuaufbau von Leiterplatten. Die in vielen Farben verfügbaren festaufsitzenden Knöpfe gestatten den direkten Einbau in Platinen aller Art.  Mit fühlbarem Schaltpunkt Kontakt = 1-polig ( NO ) EIN = 1x Schliesserkontakt  ( SPST )  Lötkontakt = 4-Pins ( siehe Zeichnung )  Prellzeit 10ms Schaltleistung typisch max 10mA bis 35V DC  Schaltleistung max 0,35W Kontakt-Widerstand: 10-30mOhm Isolations-Widerstand: 10hoch8 Ohm BOUNCE TIME: 10ms Lebensdauer Schaltungen ( 2,5x10hoch5 operations ) Mechanische Schaltweg F1: > 0.2mm  Te > 1.0 mm Abmessungen siehe auch weitere Bilder !  4-Lötpins mit RM: 5mm  Durchmesser: 12mm ( 11,4mm )  Druckkopf eckig = 7,5 x 7,5mm ( Range max 7,7 x 7,7mm ) Bauhöhe: 10mm Mindestabstand Taster zu Taster 12,7mm Löten in Platinen max  350°C for 3 seconds ( Hand soldering )  Temperatur-Einsatzbereich: -20°C .... +60°C

Platinentaster 1xEin = 1xSchliesser Keyswitch eckig Rot Anwendung:  Leiterplatten aller Art,  Mess-, Steuer- und Kontrollgeräte, universeller Einsatz  Seine kleinen Abmessungen erlauben den Einsatz in Platinen aller Art. Egal ob Lochrasterplatinen für Experimente oder den Neuaufbau von Leiterplatten. Die in vielen Farben verfügbaren festaufsitzenden Knöpfe gestatten den direkten Einbau in Platinen aller Art.  Mit fühlbarem Schaltpunkt Kontakt = 1-polig ( NO ) EIN = 1x Schliesserkontakt  ( SPST )  Lötkontakt = 4-Pins ( siehe Zeichnung )  Prellzeit 10ms Schaltleistung typisch max 10mA bis 35V DC  Schaltleistung max 0,35VA Kontakt-widerstand: 10-30mOhm Isolations-Widerstand: 10hoch8 Ohm BOUNCE TIME: 10ms Lebensdauer Schaltungen ( 2,5x10hoch5 operations ) Mechanische Schaltweg F1: > 0.2mm  Te > 1.0 mm Abmessungen siehe auch weitere Bilder !  4-Lötpins mit RM: 5mm  Durchmesser: 12mm ( 11,4mm )  Druckkopf eckig = 7,5 x 7,5mm ( Range max 7,7 x 7,7mm ) Bauhöhe: 10mm Mindestabstand Taster zu Taster 12,7mm Löten in Platinen max  350°C for 3 seconds ( Hand soldering )  Temperatur-Einsatzbereich: -20°C .... +60°C

Platinentaster 1xEin = 1xSchliesser Keyswitch eckig Weiss Anwendung:  Leiterplatten aller Art,  Mess-, Steuer- und Kontrollgeräte, universeller Einsatz  Seine kleinen Abmessungen erlauben den Einsatz in Platinen aller Art. Egal ob Lochrasterplatinen für Experimente oder den Neuaufbau von Leiterplatten. Die in vielen Farben verfügbaren festaufsitzenden Knöpfe gestatten den direkten Einbau in Platinen aller Art.  Mit fühlbarem Schaltpunkt Kontakt = 1-polig ( NO ) EIN = 1x Schliesserkontakt  ( SPST )  Lötkontakt = 4-Pins ( siehe Zeichnung )  Prellzeit 10ms Schaltleistung typisch max 10mA bis 35V DC  Schaltleistung max 0,35W Kontakt-widerstand: 10-30mOhm Isolations-Widerstand: 10hoch8 Ohm BOUNCE TIME: 10ms Lebensdauer Schaltungen ( 2,5x10hoch5 operations ) Mechanische Schaltweg F1: > 0.2mm  Te > 1.0 mm Abmessungen siehe auch weitere Bilder !  4-Lötpins mit RM: 5mm  Durchmesser: 12mm ( 11,4mm )  Druckkopf eckig = 7,5 x 7,5mm ( Range max 7,7 x 7,7mm ) Bauhöhe: 10mm Mindestabstand Taster zu Taster 12,7mm Löten in Platinen max  350°C for 3 seconds ( Hand soldering )  Temperatur-Einsatzbereich: -20°C .... +60°C

Platinentaster 1xEin = 1xSchliesser Keyswitch eckig Gelb Anwendung:  Leiterplatten aller Art,  Mess-, Steuer- und Kontrollgeräte, universeller Einsatz  Seine kleinen Abmessungen erlauben den Einsatz in Platinen aller Art. Egal ob Lochrasterplatinen für Experimente oder den Neuaufbau von Leiterplatten. Die in vielen Farben verfügbaren festaufsitzenden Knöpfe gestatten den direkten Einbau in Platinen aller Art.  Mit fühlbarem Schaltpunkt Kontakt = 1-polig ( NO ) EIN = 1x Schliesserkontakt  ( SPST )  Lötkontakt = 4-Pins ( siehe Zeichnung )  Prellzeit 10ms Schaltleistung typisch max 10mA bis 35V DC  Schaltleistung max 0,35W Kontakt-widerstand: 10-30mOhm Isolations-Widerstand: 10hoch8 Ohm BOUNCE TIME: 10ms Lebensdauer Schaltungen ( 2,5x10hoch5 operations ) Mechanische Schaltweg F1: > 0.2mm  Te > 1.0 mm Abmessungen siehe auch weitere Bilder !  4-Lötpins mit RM: 5mm  Durchmesser: 12mm ( 11,4mm )  Druckkopf eckig = 7,5 x 7,5mm ( Range max 7,7 x 7,7mm ) Bauhöhe: 10mm Mindestabstand Taster zu Taster 12,7mm Löten in Platinen max  350°C for 3 seconds ( Hand soldering )  Temperatur-Einsatzbereich: -20°C .... +60°C
