12V Netzteil 12V 8A 100W im Wandgehäuse 8x 12V Kameranetzteil Alarmtechnik

DC USV 12V...13,8V Das akkugepufferte Netzteil (DC USV) im Metallgehäuse bietet eine unterbrechungsfreie Stromversorgung mit stabilisierter und einstellbarer Ausgangsspannung von 12-13,8Vdc und 3A Dauerstrom  Das im Netzteil angewandte Stabilisierungsystem liefert zuverlässig Spannung und bietet einen Überspannungsschutzgleich mit an. Störungen aller Art werden zuverlässig - optisch  -  angezeigt. Bei Ausfall der Netzspannung erfolgt eine sofortige online Umschaltung auf die Akkuversorgung. Durch eine Elektronik ist der Akku vor Über- bzw. Entladung geschützt. Diese Gleichspannungs-USV (DC USV) ist mit Kreisen zur Überwachung der Betriebszustände und mit technischen Ausgängen zum Signalisieren von Störungen und Ausfall der 230V Versorgungversehen.  Technische Daten: Aktuellste Ausführung mit Schaltnetzteil Technolgie Mit umfangreichen Schutzeinrichtungen wie:     Kurzschlusssicherung SCP Elektronisch, automatisch wiederhergestellt     Schutz im Batteriekreis SCP und umgekehrte Anschluss-Polarisation via Polymer-Sicherung     Überspannungsschutz OVP     Ueberspannungssicherungen >16V (automatisch wiederhergestellt)     Überspannungsschutz (AC-Ausgang)      Umschaltungssicherungen Varistoren     Anti-Sabotage-Schutz ( Tamper = Kontakt im Deckel )      Überlastungsschutz OLP     Sicherung im Akku-Batteriekreis OLP 105-150% der Netzteil-Leistung, automatisch wiederhergestellt     Kontrolle der Batterieladung und ihrer Erhaltungsladung (Wartung)      Schutz der Batterie vor übermäßiger Entladung (UVP)  Interner Sabotagekontakt (Tamper) Microswitch, NC-Kontakte (geschlossenes Gehäuse), max 0,5A 50V DC  Status LEDs für die optische Signalisierung von Systemzuständen und Störungen an der Frontseite Eingangsspannung: 230Vac über Klemmen mit PE ( 176..264VAC 50/60Hz )  Internes Kombi Netzteil mit Laderegler für angeschlosene Akkus ( Bleiakkus 1...17Ah )  Netzteil-Leistung Pmax 48Watt  Leistungsfähigkeit 87%  Ausgangsspannung stabilisiert über Poti ist die Sannung nachstellbar +/-15%  Spannung DC 10,2...12...13,8Volt DC ( Restwelligkeit: 120mV pp max ) Ausgangsstrom: 3,0A + 0,5A für die Akkuladung ( max 3,5A )  Anschlüsse Netzteil 230VAC ( L + N + PE ) über Schraubklemmen bis 2,5qmm ( Input 176-264VAC 50/60Hz ) 1x 3pol Kabel mit Molexstecker für Status-LEDs Frontdeckel 2x Kabel für optionalen Bleiakku ( Pufferakku ) 2x Schraubklemmen bis 2,5qmm für den Ausgang ( Last ) ( - / +  )    Akkupufferung bzw. Notstromakku mit     optional erhältlichem Standard 12V Bleiakku 1,2....7,2....17Ah     Die Autonomiezeit der DC USV hängt immer von der Kapazität des angeschlossenen Akkus ab     Batterieladestrom max 0,5A  Kontrolle der Batterieladung und ihrer Wartung ( Erhaltungsladung etc. )  Schutz der Batterie vor Tiefentladung UVP U<9,5V ( +/- 5%) – Abschaltung der Batterieklemme Max. Platzfach für Akku im Gehäuse: B:207mm H:220mm T:80mm  Zusatzinfo: natürlich können auch größere Akku einfach außerhalb des Gehäuses angeschlossen werden !  Abmessungen Metallgehäuse: B: 235mm  H: 305mm T:82mm mit Abstandsfüsse 90mm  Stahlblech 0,7mm, Farbe Weiss RAL9003  Das Gehäuse besitzt einen Abstand vom Montageboden zur Führung der Verkabelung. Konvektive Kühlung ohne Lüfter  Betriebstemperatur -10ºC...+40ºC Akkupufferung z.B. mit optional erhältlichem 12V 7,2Ah Bleiakku z.B. unsere Artikel Nr.: 33-175-00054 = 12V 7,2Ah LONG (siehe Zubehör-Register ) Empfehlung Akku mit 17Ah Art-Nr 33-175-01305 oder 18AH = Art-Nr 33-175-01271 Auch in der Sicherheitstechnik gilt "Eine Kette ist nur so stark wie ihr schwächstes Glied". Wird ein Sicherheitssystem mit einer instabilen oder nicht ausfallsicheren Spannungsversorgung betrieben, ist die Funktionsfähigkeit des ganzen Systems in Frage gestellt. Das Netzteil mit USV Funktion (wenn Akku bestückt) verfügt neben der Möglichkeit einer Akkupufferung zur Ausfallsicherung, auch über technische Funktionen, welche Störungen erkennen und melden können. Dadurch können Fehler rasch erkannt und beseitigt werden und somit ein Funktionsausfall des Sicherheitssystems durch fehlende oder instabile Spannungsversorgung verhindert werden. Zusatzinfo zur Serie der DC-USV + folgende Ausführungen gibt es derzeit  ( ggf. unter Suche oder unter Register ähnliche Produkte )  Bst Nr 66-860-02040 = DC USV 230Vac auf 12V  1A  LED Spannung für Akkus 1,2....7,2Ah im Gehäuse oder bis zu 12Ah ext Bst Nr 66-860-02005 = DC USV 230Vac auf 12V  2A  mit Akkuanschluss 1,2....7,2Ah im Gehäuse oder bis zu 17Ah extern  Bst Nr 66-860-02150 = DC USV 230Vac auf 12V  5A  mit Akkuanschluss  3......17Ah im Gehäuse oder bis zu 60Ah extern Bst Nr 66-860-02110 = DC USV 230Vac auf 12V 10A  mit Akkuanschluss 7,2....40Ah im Gehäuse oder bis zu 100Ah extern Bst Nr 66-860-02120 = DC USV 230Vac auf 12V 10A  mit Akkuanschluss 7,2....100Ah ( ohne Akkufach = Akku muß extern )

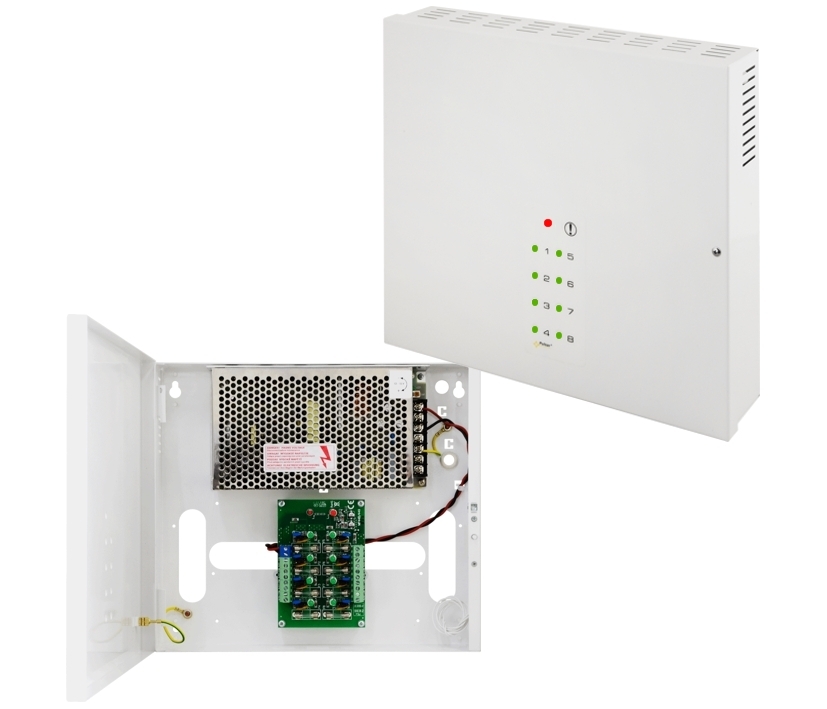

12V Netzteil mit 8 Ausgängen und je Ausgang eine Status-LED Professionelles 12V Netzteil im abschließbaren Metallgehäuse für die Wand- bzw. Verteilermontage im Innenbereich. Einsatz für Steuerungen, Schaltschrankbau, Kameratechnik, Alarmtechnik, Steuerungstechnik usw. Bis zu acht 12V Verbraucher können mittels Schraubklemmen angeschlossen werden. Aufgabe des stabilisierten Netzgeräts ist es, die Kameranlagen, Alarmtechnik, Steuerungstechnik aller Art zu speisen, die stabilisierte Stromspannung 12V DC erfordern. Die Ausgangsspannung kann durch ein Potentiometer zwischen 12V-15V DC nachgestellt werden um ggf. Kabellängen auszugleichen. Dieses Netzteil ist mit 8 unabhängig voneinander abgesicherten Ausgängen ausgestattet.     Besonderheiten dieser Stromversorgung: Eine besondere Möglichkeit mithilfe eines Jumpers kann zwischen Schmelz- und Polymersicherung bei jedem Ausgang ausgewählt werden je nach Lastverhalten und automatischem Rücksetzen  Signalisation Optische Signalisierung mit 9 LEDs auf der Fronttafel  Auf der Vorderseite des Metallgehäuses befindet sich 8 grüne Status-LED, die den Betriebszustand der Ausgänge signalisiert. Auf der Vorderseite des Metallgehäuses befindet sich noch zusätzlich 1 rote Status-LED die Netzteil-Störung signalisieren kann Ein Sabotage-Schutzschalter ist innen angebracht der beim öffnen der Fronttür einen Schließerkontakt auslöst, dieser kann universell genutz werden Schutzeinrichtungen: OVP-Überspannungssicherung per Varistoren / SCP = Kurzschluss-Schutz / OLP = Überlastungsschutz Das Gehäuse ist mit einem Mikroumschalter ausgerüstet, der ein Öffnen der Frontabdeckung signalisiert. Anti-Sabotage-Schutz = Tamper – Öffnung des Gehäuses Technische Daten: Leistung des Netzteil: 100-Watt Spannungsversorgung: 230VAC ( 176-264VAC 50/60Hz ) Ausgangsspannung:12Volt DC typisch ( 12-15V über Poti einstellbar ) Ausgangsstrom: bis max 8x je 1A (Summe somit max 8A alle ) Natürlich ist es möglich eine starke Sicherung für einen anderen stärkeren Verbraucher einzusetzen  Restwelligkeit: 100mV p-p max Leistungsfähigkeit/ Nutzungsgrad: 83 % Stromabgabe Ausgangsstrom: max 8A  Stromentnahme: 0,8A 230VAC max. Verwendete Sicherungen: 8 x F 1A 250V 5x20mm Lüfter nein = Konvektion Schutzgrad : IP20 Schraubklemmen für Ausgang bis 2,5qmm je Kontakt Schraubklemmen für Eingang am Netzteil bis 2,5qmm je Kontakt Abmessungen: Breite: 295mm / Höhe: 262mm / Tiefe: 60mm Freier Stauraum innen Links bei Klemmstellen: B: 100mm H: 142mm T: 51mm Freier Stauraum innen Rechts bei Klemmstellen: B: 86mm H: 142mm T: 51mm Auf der Rückseite befinden sich div Bohrungen und ovale Öffnungen für die Befestigung und den Kabeleinlass Auf der Rückseite befinden sich 4 Wandabbstandsbolzen mit 8mm Abstand für eine optimale Kabelzuführung oder Belüftung Verschluss: Zylinderschraube am Vorderteil des Gehäuses Empfohlene Umgebungstemperatur: -10-50 °C Empfohlene Luftfeuchtigkeit (nicht kondensierend): 20-90 % Material: Stahlblech DC01 0,7mm Farbe: RAL 9003 Reinweiss Gewicht: 2,35Kg

12V Netzteil mit 16 Ausgängen. Professionelles 12V Netzteil im abschließbaren Metallgehäuse für die Wand- bzw. Verteilermontage im Innenbereich. Einsatz für Steuerungen, Schaltschrankbau, Kameratechnik, Alarmtechnik, Steuerungstechnik usw. Bis zu 16 12V Verbraucher können mittels Schraubklemmen angeschlossen werden. Jeder Ausgang ist einzeln abgesichert über einen 5 x 20mm Feinsicherung Eine Kontroll-LED ist integriert  Die 12V DC Ausgangsspannung ist stabilisiert Technische Daten: Eingang: 230Vac typisch (167-264Vac) 50/60Hz Systemspannung: 12V Gleichspannung Ausgangsspannung kann über integr. Poti nachgestellt werden (12-15V) Gesamtleistung des Netzteils 200 Watt (12Vdc max. 16A) Ausgangsklemmen: 16x 12V jew. max.1A je Ausgang Restwelligkeit: 100mV p-p max Effektivität: 85 % Schutzklasse: IP20 Material: Stahlblech RAL 9003 Verschluss: Zylinderschraube am Vorderteil des Gehäuses Abmessungen: H: 241mm B: 290mm T: 59mm  Frontseitig Schraube und Status LED Gewicht: 2,4kg

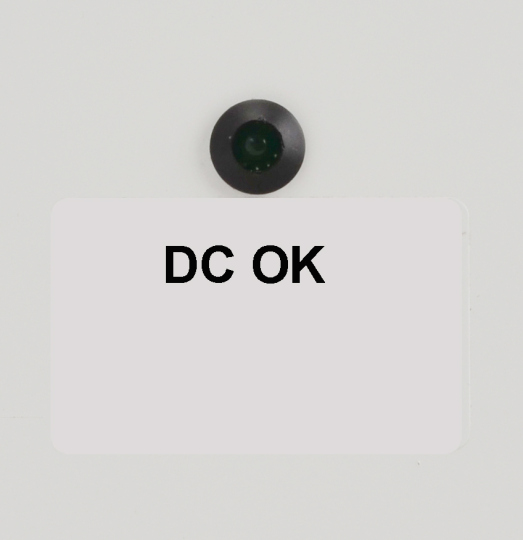

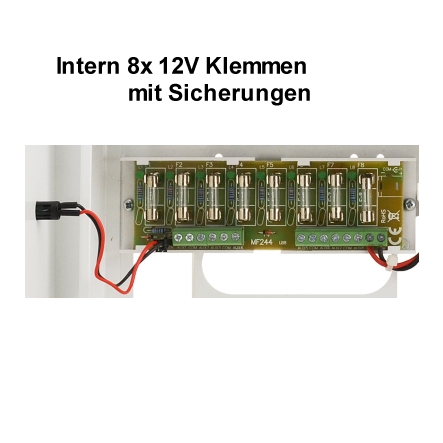

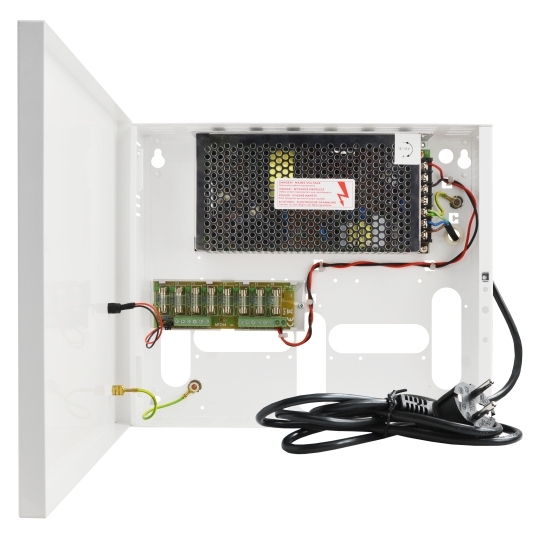

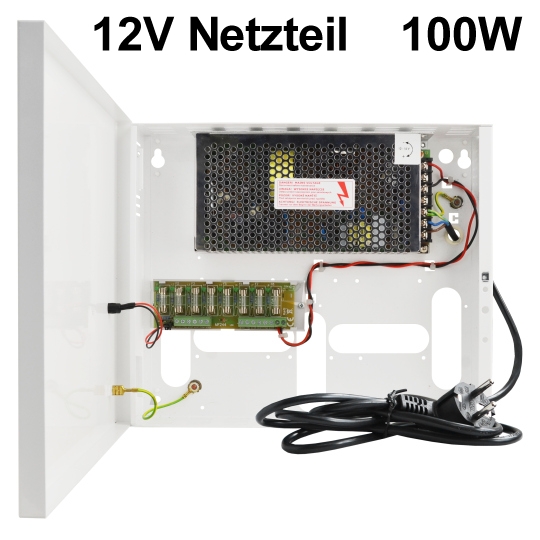

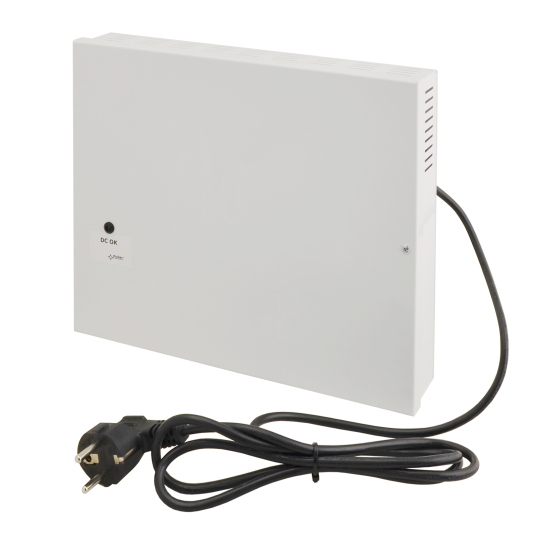

12V Netzteil mit 8 Ausgängen. Professionelles 12V Netzteil im abschließbaren Metallgehäuse für die Wand- bzw. Verteilermontage im Innenbereich. Einsatz für Steuerungen, Schaltschrankbau, Kameratechnik, Alarmtechnik, Steuerungstechnik usw. Bis zu acht 12V Verbraucher können mittels Schraubklemmen angeschlossen werden. Jeder Ausgang ist einzeln abgesichert über einen 5x20mm Feinsicherung Eine Kontroll-LED ist integriert  Die 12V DC Ausgangsspannung ist stabilisiert Technische Daten: Eingang: 230Vac typisch (167-264Vac) 50/60Hz Systemspannung: 12V Gleichspannung Ausgangsspannung kann über integr. Poti nachgestellt werden (12-15V) Gesamtleistung des Netzteils 100 Watt (12Vdc max. 8A) Ausgangsklemmen: 8x 12V jew. max.1A je Ausgang Restwelligkeit: 100mV p-p max Effektivität: 83 % Schutzklasse: IP20 Material: Stahlblech RAL 9003 Verschluss: Zylinderschraube am Vorderteil des Gehäuses Abmessungen: H: 241mm B: 290mm T: 59mm  Frontseitig Schraube und Status LED Gewicht: 2,1kg
