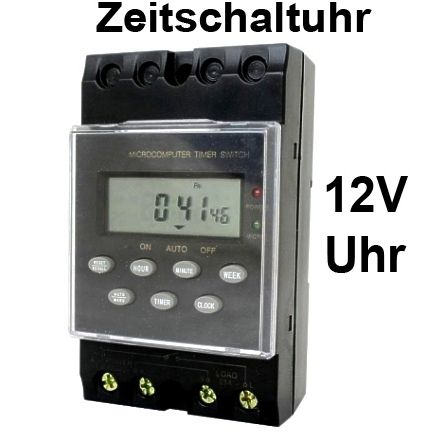

12V Zeitschaltuhr Einbauuhr Hutschiene bis 3500W Zeitrelais

Produktinformationen "12V Zeitschaltuhr Einbauuhr Hutschiene bis 3500W Zeitrelais"

12V Zeitschaltuhr 12Volt Version Digitale Präzision im KFZ, Caravan, Schaltschrank, Gartenhaus, Fischerhütte, Jagdhaus usw.

  • Zeitgenaues automatisches schalten jedes beliebigen elektronischen Verbrauchers
  • Beispiele:  Lampen, Pumpen, Ventilatoren automatische Nachtbeleuchtung usw.
  • Integriertes LCD-Display
  • manueller, oder vollautomatischer Betrieb
  • 16 Verschiedene, individuelle Zeitfenster programmierbar
  • Jedes Zeitfenster hat einen Einschaltzeitpunkt und einen Ausschaltzeitpunkt ( on / off ).
  • Tagesprogramm + Wochenprogramm + frei wählbare (und programmierbare) Einzeltage (oder Blockbildung: Mo-Fr, Sa-So, usw.)
  • kleinste Schaltzeit: 1 Minute
  • auswechselbare Batterie ( Gangreserve bei Stromausfall )
  • schaltbar auch manuel per Taste
  • Durch Drücken der „AUTO/MANU“ Taste können Sie ihre Verbraucher auch manuell einschalten ( ON ), ausschalten ( OFF ), oder automatisch durch die Zeiteinstellungen regeln lassen ( AUTO ).

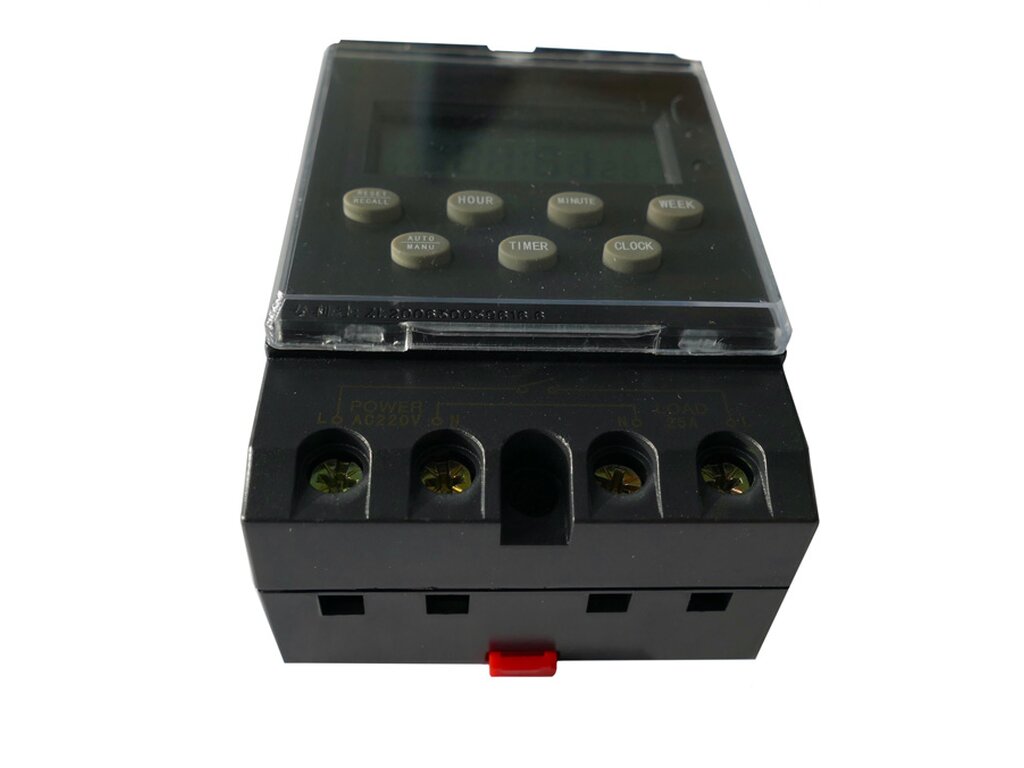

  • Hutschienenbefestigung oder Schraubbefestigung möglich ( siehe auch weitere Bilder )

Technische Daten

  • Spannungsversorgung: 12V ( 11-16V ) DC Gleichspannung

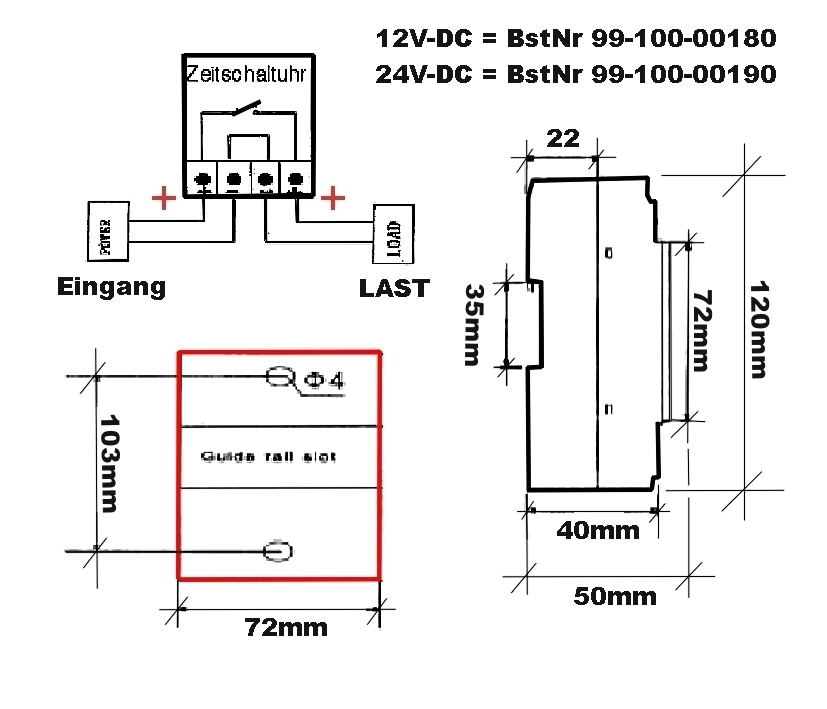

  • Schaltkontakt: 1x Schliesser ( Ein-Aus = siehe auch weitere Bilder )
  • Kontakt-Belastbarkeit des integrierten Relais bis 25A bis 3500W
  • Relaiskontakt geeignet für 12V 24V 36V 48V DC oder auch 230V AC

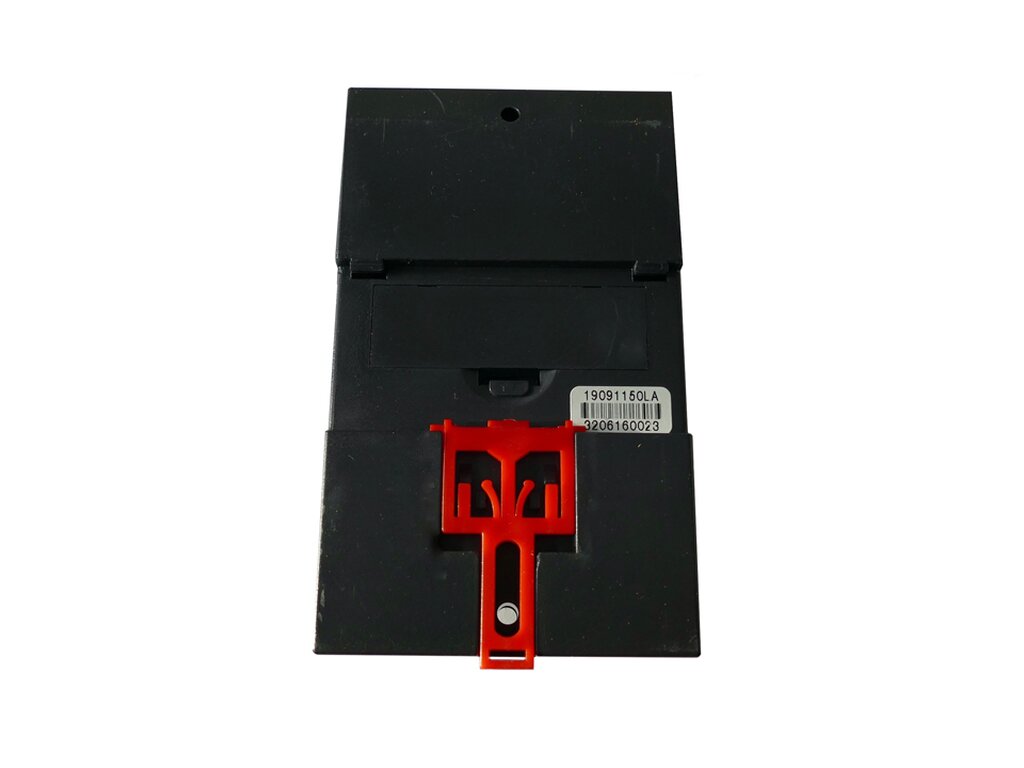

  • Montage auf Hutschiene 35mm Standard DIN-Schiene
  • oder auch nur AP-Schraubbefestigung möglich
  • Zeitschaltung: 1 Minute bis 168 Stunden
  • Kabeleinlaß 4x5mm für Kabellage 0,75...8qmm
  • Eigenverbrauch < 5W
  • Betriebstemperatur: -10°C bis 50°C
  • Zeitungenauigkeit: +/- 2 Sekunden pro Tag (bei etwa 25°C)
  • Relative Luftfeuchtigkeit: 95%
  • Maße: 120 x 72 x 50 mm
  • Gewicht: 210 g
  • Batterie für Gangreserve ( Stromausfall ) integriert und austauschbar ( 1x AA Mignon )

Diese Niederspannung-Zeitschaltuhr gibt es in zwei Ausführungen :

  • Bst Nr 99-100-00180 = 12Volt Zeitschaltuhr
  • Bst Nr 99-100-00190 = 24Volt Zeitschaltuhr

Optionales Zubehör hierzu erhältlich ..... z.b. für ihre Stromverteilung ... und je nach Querschnitt der verwendeten Kabellage z.B.

  • Art-Nr 31-843-00010 = Sicherungshalter für AGU Fuse 1-fach für Kabel bis 25qmm
  • Art-Nr 31-842-00430 = 30A AGU Sicherung
  • Art-Nr 39-400-00071 = Verteilerblock  5-fach für Kabel bis 20qmm 4x10qmm - vergoldet -
  • Art-Nr 39-400-00025 = Verteilerblock  6-fach für Kabel bis 20qmm 4x10qmm - vergoldet -
  • Alternativ
  • Art-Nr 31-843-00170 = Sicherungshalter für ATC Flachstecksicherungen Anreih-Halter KFZ 5-fach





0 von 0 Bewertungen

Durchschnittliche Bewertung von 0 von 5 Sternen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


Zubehör

30A Sicherung 38x10mm AGU Fuse Caravan bzw. KFZ-Sicherung
30A Sicherung 38x10mm AGU Fuse Caravan bzw. KFZ-Sicherung
30A AGU Sicherung 10x38mm Hochstrom Glassicherung Typischer Einsatz Automotive, KFZ, LKW, Bus, Caravan, ATV, Trike, Marine, Boot, Yacht, Camping Solartechnik in Verbindung mit Panels, Konverter und Solarakkus  Allg. Akkutechnik Batterietechnik Bleiakkus Spannungswandler im 12V und 24V Bereich Verstärker Endstufen Technik CAR-HiFi Netzteile mit 12V 24V bis 32V mit entsprechender Amper-Leistung  Erhältlich im Strombereich 10A...bis...80A Eigenschaften: Langlebig und ROSTFREI da vergoldete Kontakte Glas Tube Einsatz Outdoor / Indoor Einsatzbereich: 12V / 24V bis 32V AC oder DC Abmessungen L:38mm  Durchmesser 10mm passende Sicherungshalter optional in verschiedenen Ausführungen erhältlich ( Unter Suche eingeben AGU ) oder siehe unten im Zubehör Register

Ab 1,20 €*
Sicherungshalter 5-fach für ATC Sicherungen KFZ Sicherungen
Sicherungshalter 5-fach für ATC Sicherungen KFZ Sicherungen
5-fach Sicherungshalter für KFZ Flachstecksicherungen = ATC Sicherungen ( ATC Fuse ) 5-fach Sicherungshalter für KFZ Flachsteck Sicherungen (ATC Fuse) Dieses modulare System ermöglicht es ihnen individuelle Stromverteiler und Sicherungshalterkombinationen   Einzelne Halter die anreihbar sind ... auch auf 6-fach, 8-fach 10-fach  ... usw. durch kauf weines weiteren Sets Ideal für jedes Fahrzeug, PKW, Caravan, Wohnmobil, Wohnwagen, LKW, Traktor, Schlepper, Boot, Gartenhaus aufbauen. Einsatzbereich typisch 12V oder 24V Sicherungshalter für KFZ Sicherungen ( übliche KFZ / ATC Fuse ) Kabelanschluss beidseitig Schraubkontakt für Ringschuhe oder U-Schuhe Durch die beiligenden Steckbrücken können alle Eingänge mit dem Plus einfach verbunden werden.  Somit können Sie alle 5-Sicherungen auf einen Pol hängen... oder auch 5x einzeln absichern !  max. 40A Gesamtbelastbarkeit Abmessungen siehe auch Zeichnung weitere Bilder Abmessungen gesamt : B: 77mm mit Fuß = 104mm H: 32mm T: 52mm ABMESSUNGEN JE SICHERUNGSHALTER = 52x15x32mm ARBEITSTEMPERATUR -40 bis +105 Grad Celsius (Die Lieferung erfolgt ohne die auf den Fotos abgebildeten Sicherungen.) LIEFERUMFANG 5 Stück ATC Sicherungshalter 5 Stück Abdeckungen für Sicherungshalter 5 Paar Halterungen für Sicherungshalter 5 Stück Verteilersteckbrücken  1 Stück Aufkleber

19,95 €*
%
AGU Sicherungshalter für ATO bzw. AGU Sicherungen bis 80A Einsatz
AGU Sicherungshalter für ATO bzw. AGU Sicherungen bis 80A Einsatz
AGU Sicherungshalter vergoldet hochwertige Ausführung Stromkabel von 6qmm bis max. 25qmm Montagefuss Für Spannungsbereich 12V oder 24V oder auch 48V Belastbarkeit 1A....80A Für AGU Sicherungen (38mm x 10mm) bis 80A passende Sicherungen hierzu siehe unter Zubehör-Register oder unter Suche AGU

8,90 €* 13,99 €* (36.38% gespart)
%

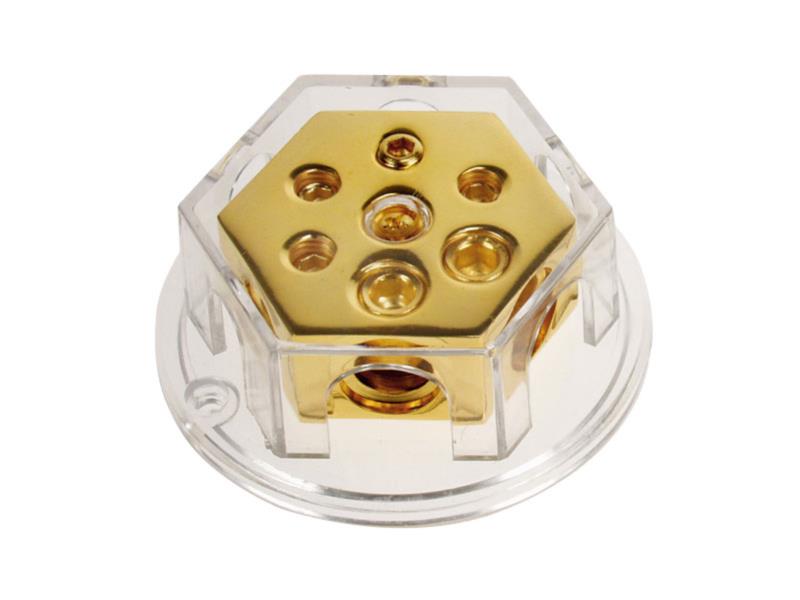

Masseverteiler Stromverteiler 12V 24V Verteiler
Strom Verteiler 6-fach 2x20qmm 4x10qmm Masseverteiler vergoldet
Masseverteiler Verteiler Klemmblock 12V oder 24V Strom Verteilerblock Masseverteiler Plusverteiler Typischer Einsatz KFZ, LKW, ATV, Trike, Boot, Caravan, Solartechnik, CAR-HiFi usw. Typische Verwendung z.B. als Masseverteiler, oder Plusverteiler an der Batterie, Netzteilen usw. für dicke Kabelquerschnitte Einsatz KFZ, LKW, ATV, Trike, Boot, Marine, Caravan, Car-HiFi, Solartechnik, Spannungswandler, Konverter, Batterietechnik, Akku Stromverteilung usw. Typische Verwendung als Masseverteiler, Plusverteiler für dicke Kabelquerschnitte Langlebig und rostfrei ! Drahteinführung Ringsum 2x Anschluss 8...20qmm  4x Anschluss 4...10qmm Typischer Einsatzbereich: 12V / 24V / 36V / 48V DC Systeme Belastbarkeit typisch bis 200A max. kurzfristig 400A Abmessungen: Plexihaube oben 60x60mm Sockel-Durchmesser: 80mm H: 30mm Innenimbuschrauben für die Kabelbefestigung.

18,50 €* 25,99 €* (28.82% gespart)
%

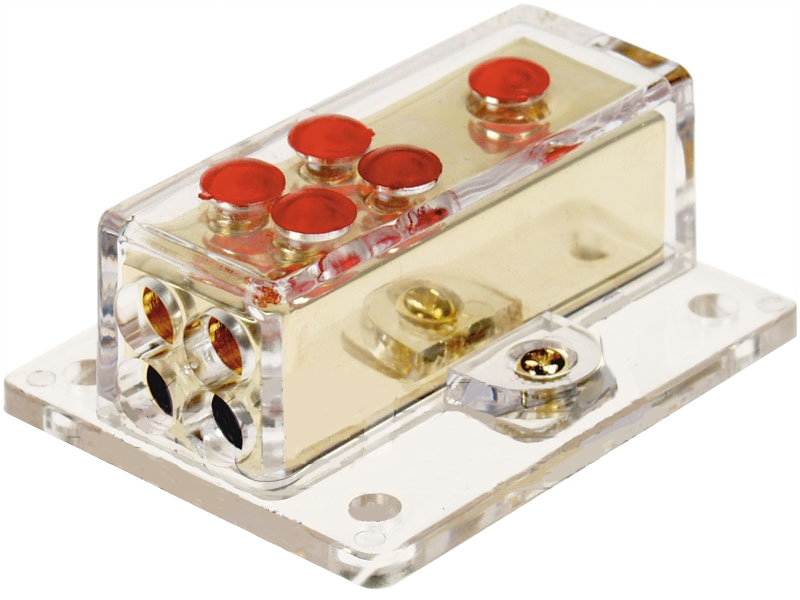

Strom Verteiler 5-fach 1x25qmm 4x10qmm Masseverteiler Akkuanschluß Batterieverteiler
Strom Verteiler 5-fach 1x25qmm 4x10qmm Masseverteiler Akkuanschluß Batterieverteiler
Verteiler Klemmblock 12V oder 24V Strom Verteilerblock Masseverteiler Plusverteiler Typischer Einsatz KFZ, LKW, ATV, Trike, Boot, Caravan, Solartechnik, CAR-HiFi usw. Typische Verwendung z.B. als Masseverteiler, oder Plusverteiler an der Batterie, Netzteilen usw. für dicke Kabelquerschnitte   Einsatz KFZ, LKW, ATV, Trike, Boot, Marine, Caravan, Car-HiFi, Solartechnik, Spannungswandler, Konverter, Batterietechnik, Akku Stromverteilung usw. Typische Verwendung als Masseverteiler, Plusverteiler für dicke Kabelquerschnitte Drahteinführung Links und Rechts  1x Anschluss 6....20qmm  4x Anschluss 2,5...10qmm Typischer Einsatzbereich: 12V / 24V / 36V / 48V DC Systeme Belastbarkeit typisch bis 200A max. kurzfristig 400A Abmessungen: Block 25 x 23 x 63mm  Bodenplatte: 51 x 64mm Unter den roten Verschlußstopfen befinden sich Innenimbuschrauben für die Kabelbefestigung.

7,95 €* 11,95 €* (33.47% gespart)

Ähnliche Artikel

Nur 6 auf Lager!
Timer 12V Zeitrelais 14-Funktionen 2sek-288h Timer Bausatz
Timer 12V Zeitrelais 14-Funktionen 2sek-288h Timer Bausatz
Multifunktionales Zeitrelais bzw. Relaismodul ( Bausatz zum löten )  Beschreibung: 14 verschiedene Funktionen : Timer, schalten, blitzen, Intervall, willkürlich schalten, ... Zwei vorprogrammierte Verzögerungszeiten Lernmodus für Verzögerungen von 2 Sekunden bis zu 12 Tagen. Tastensteuerung EEPROM zur Aufbewahrung von Verzögerungszeiten während Stromausfalls Entstörfilter für Relaiskontakte. Eignet sich zur Steuerung von Lüftern, Glühlampen, Halogenlampen, Fluoreszenzlampen, Ventilatoren, Ventilen, Buzzern,… Zeitgeber mit 14 unterschiedlichen Schaltprogrammen. Schaltzeiten von 2 Sekunden bis 288h = max. 12Tage Zeiten bleiben durch ein EEPROM gespeichert Leuchtdiode als Einschaltkontrolle Einsatzgebiete:  z.B. als: Start/Stopp Timer, Momentkontakt, Einschaltverzögerung, Timer mit Neustartsicherung, Ausschaltverzögerung, Lüftersteuerung, Zeitrelais mit Steuereingang, Intervalltimer, Blinkautomat, Treppenhausautomat, Willkürlich ein-aus mit Lernfunktion uvm. Universeller Zeitgeber mit Relaisausgang und 14 unterschiedlichen Schaltprogrammen (wählbar über DIP-Schalter) Timer, schalten, blitzen, Intervall, willkürlich schalten, ... Technische Daten: Eingang: Taster mit parallel liegendem Schaltkontakt Ausgang: Potentialfreier Relaiskontakt Laststrom: max. 2,5A (ca. 500W am Netz) Spannungsversorgung: 9-12VAC oder 12VDC Abmessungen: 87x39x26mm Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteilevorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgeliefertenBauteilen.Hinweis:Produktfotos in unserem Shop zeigen nicht zwingend den Lieferumfang. Wir liefern die Ware mit dem vom Lieferanten beschriebenen Zubehör. Artikeldetails entnehmen sie bitte den jeweiligen Artikelbeschreibungen.

24,95 €*
Timermodul 12V Zeitrelais 2sek-23min Timer
Timermodul 12V Zeitrelais 2sek-23min Timer
Timer, Zeitsteuerung bzw. Zeitschalter ca. 2 Sek. bis 23 Min. Schaltet mit dem eingebauten Relaiskontakt 1 x EIN (max. 3 A) andere Geräte nach Tastendruck ein und nach der eingestellten Zeit automatisch wieder aus. Mit einem Tastendruck auf den zweiten Taster kann der Zeitablauf jederzeit gestoppt werden. Zum Betrieb sind noch 2 Tastschalter erforderlich. Technische Daten: Betriebsspannung: 12 - 15V (DC) Stromaufnahme: ca. 20 mA / 80 mA (Relais Aus / Ein) Einstellbare Zeit: ca. 2 Sek. .... 23 Min (± 30 %) Anschluss über Flachstecker am Modul Anzeigen 2 = (1 x LED Betriebsspannung, 1 x LED Relais "EIN") Relaiskontakt: 1x EIN max. 3 A max. 25V Der eingebaute Relaiskontakt kann auch bis 230 V/AC schalten, jedoch müssen dann die Sicherheitsbestimmungen beachtet werden wie Berührungsschutz usw. Abmessungen  ca. 87 x 60 x 33mm (mit Befestigungsboden) Passendes Zubehör wie Taster usw. siehe Zubehör-Register

12,90 €*
%
Tipp

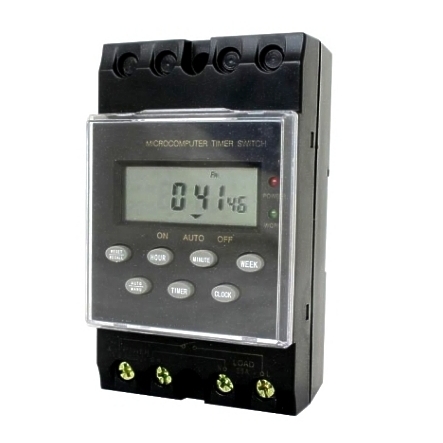

24V Zeitschaltuhr Einbauuhr Hutschiene bis 3500W Zeitrelais
