Timer 12V Zeitrelais 14-Funktionen 2sek-288h Timer Bausatz

Multifunktionales Zeitrelais bzw. Relaismodul ( Bausatz zum löten )

Beschreibung:

• 14 verschiedene Funktionen : Timer, schalten, blitzen, blinken, Intervall, willkürlich schalten, ...

• Zwei vorprogrammierte Verzögerungszeiten
• Lernmodus für Verzögerungen von 2 Sekunden bis zu 12 Tagen.
• Tastersteuerung ( Taster Eingang über Klemmen )
• EEPROM zur Aufbewahrung von Verzögerungszeiten während Stromausfalls
• Entstörfilter für Relaiskontakte.
• Potentialfreier Relaiskontakt = 1x Wechsler ( NO / NC )
• Eignet sich zur Steuerung von Lüftern, Glühlampen, Halogenlampen, Fluoreszenzlampen, Ventilatoren, Ventilen, Buzzern,…
• Zeitgeber mit 14 unterschiedlichen Schaltprogrammen.
• Schaltzeiten von 2 Sekunden bis 288h = max. 12Tage
• Zeiten bleiben durch ein EEPROM gespeichert

• Leuchtdiode als Einschaltkontrolle

Einsatzgebiete:

• z.B. als: Start/Stopp Timer, Momentkontakt, Einschaltverzögerung,

• Timer mit Neustartsicherung, Ausschaltverzögerung,

• Lüftersteuerung, Zeitrelais mit Steuereingang,
• Intervalltimer, Blinkautomat, Treppenhausautomat,

• Willkürlich ein-aus mit Lernfunktion uvm.
• Universeller Zeitgeber mit Relaisausgang und

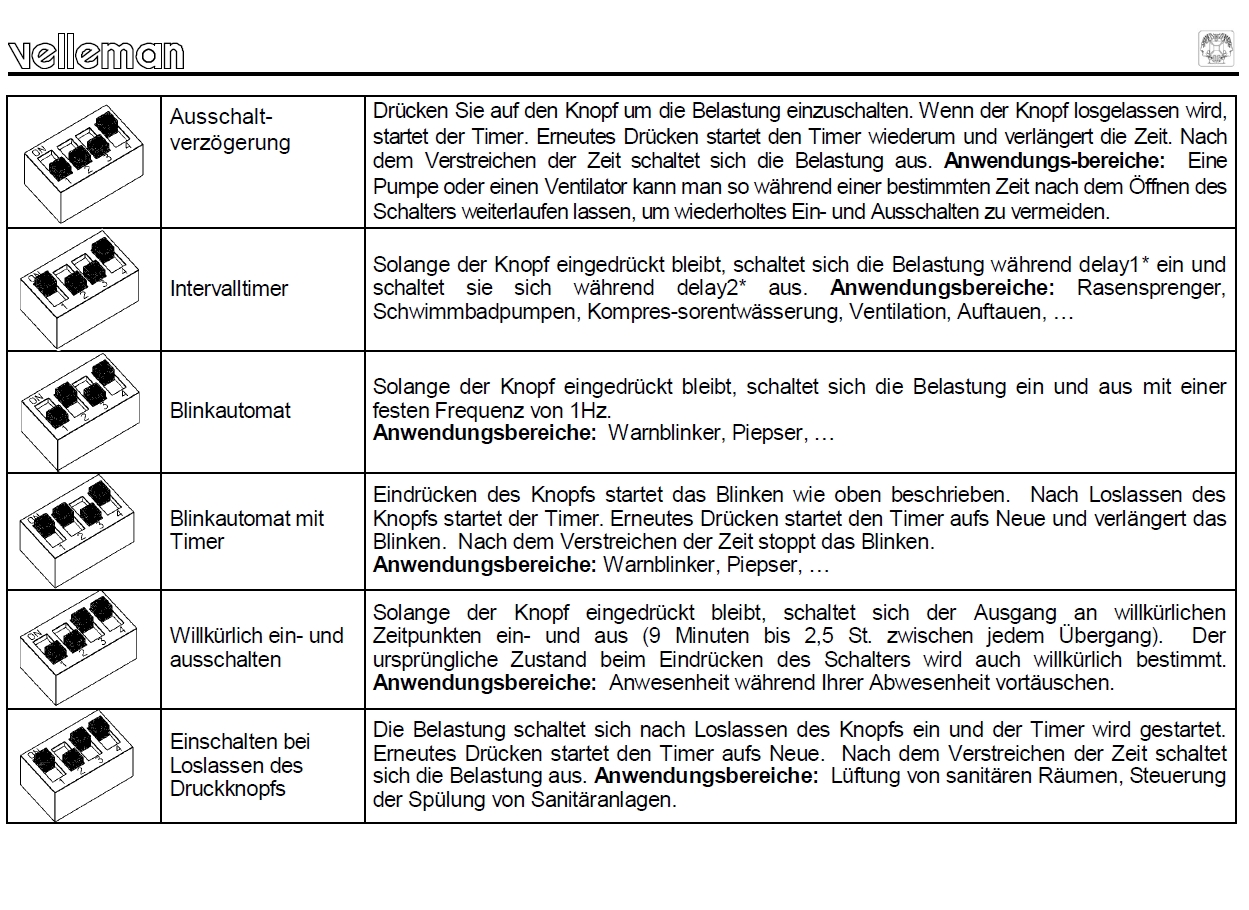

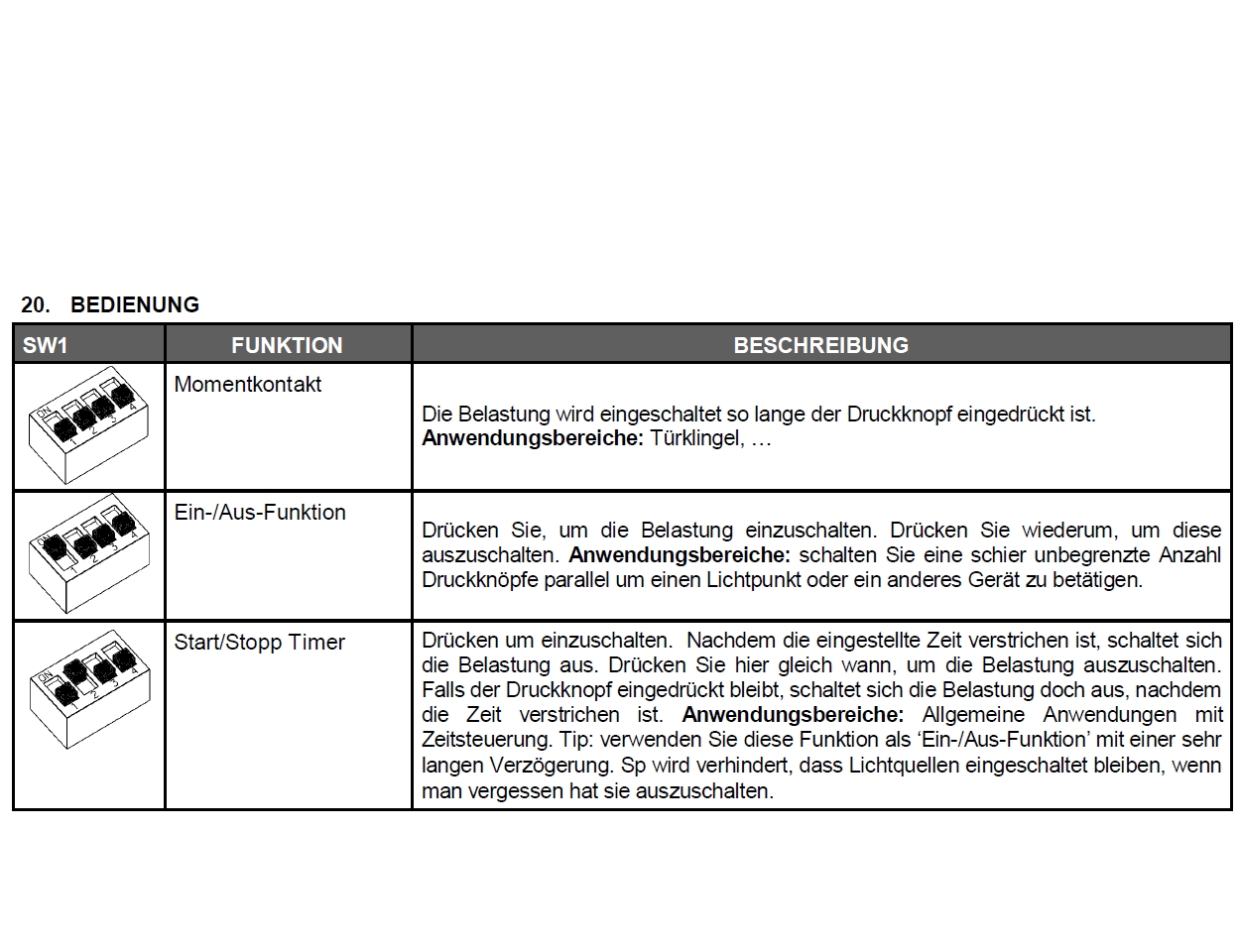

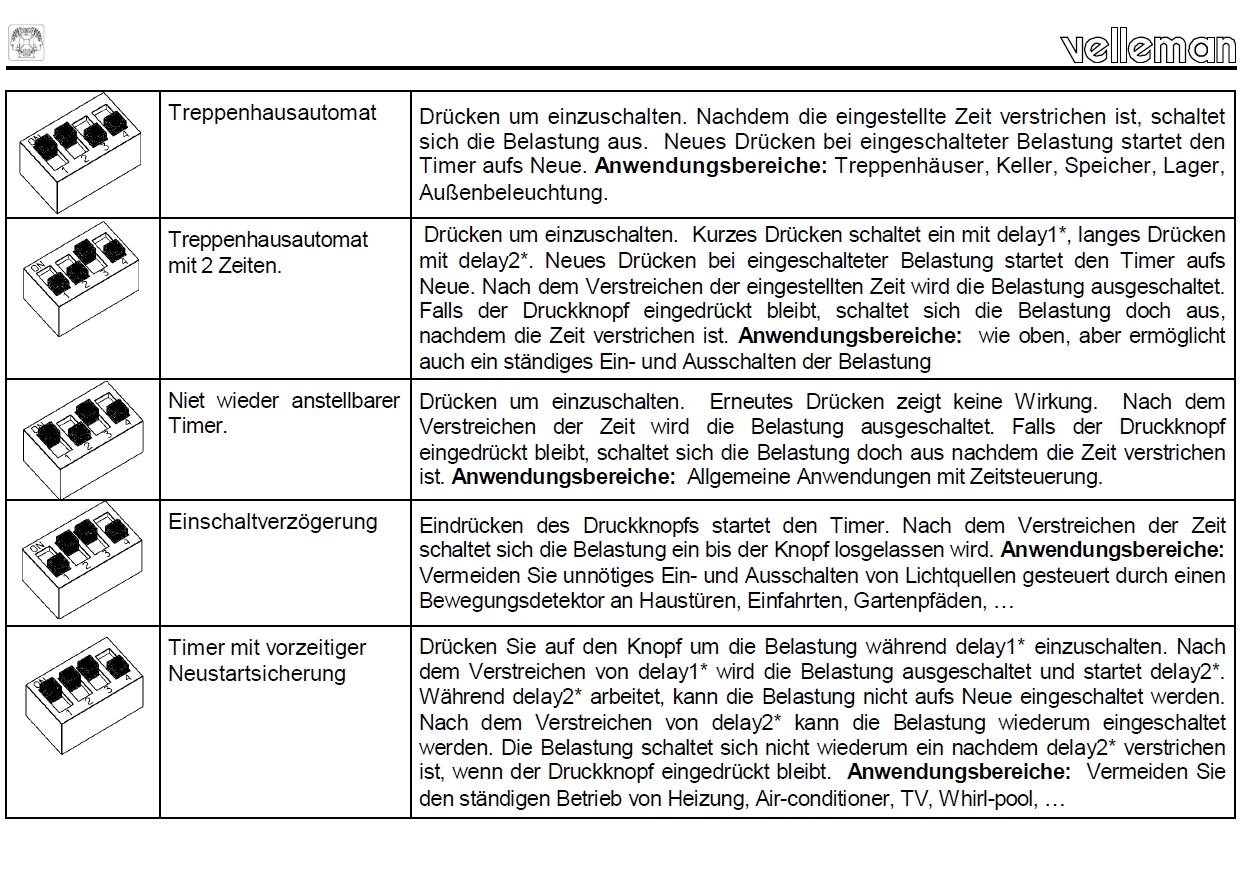

• 14 unterschiedlichen Schaltprogrammen (wählbar über DIP-Schalter)

• Timer, schalten, blitzen, Intervall, willkürlich schalten, ...

Technische Daten:

• Eingang: Taster mit parallel liegendem Schaltkontakt
• Ausgang: Potentialfreier Relaiskontakt
• Laststrom: max. 2,5A (ca. 500W am Netz)
• Spannungsversorgung: 9-12VAC oder 12VDC
• Abmessungen: 87x39x26mm

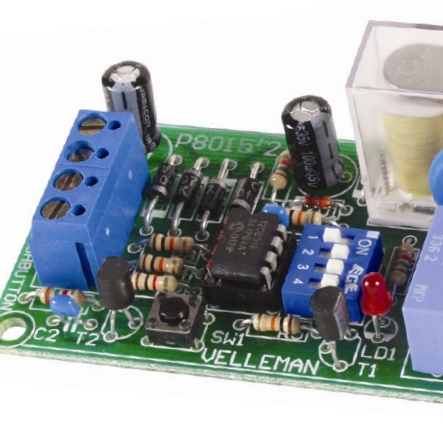

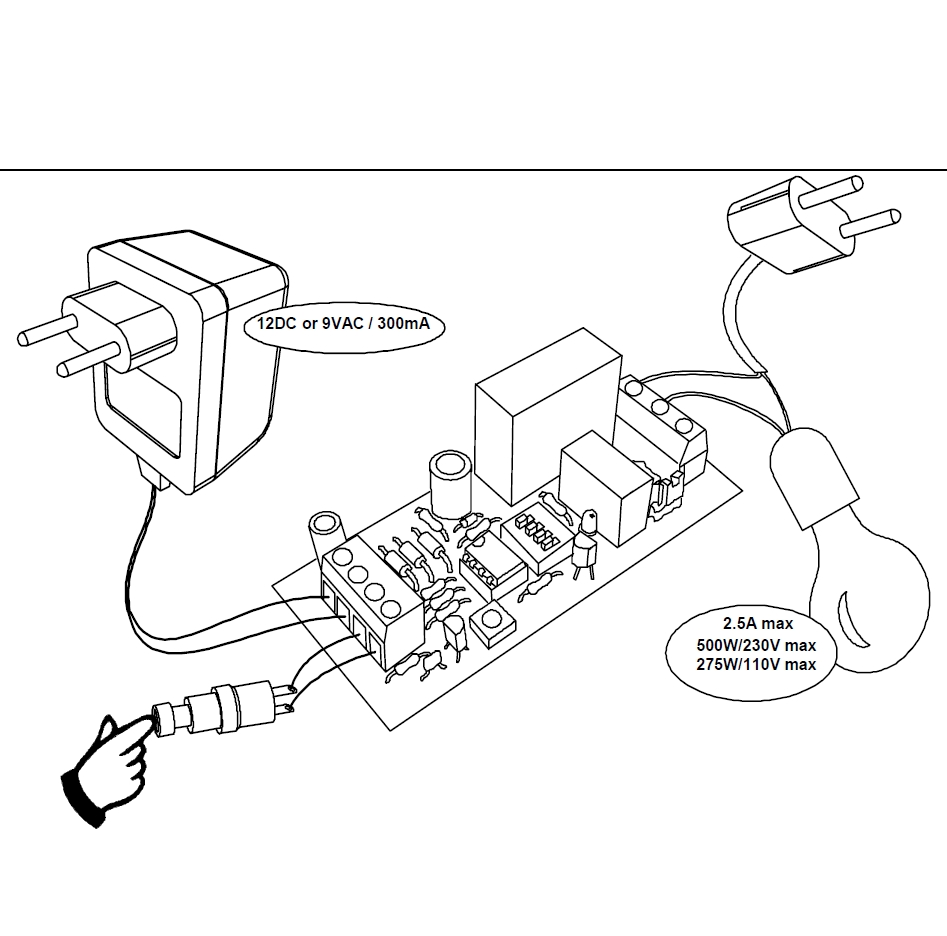

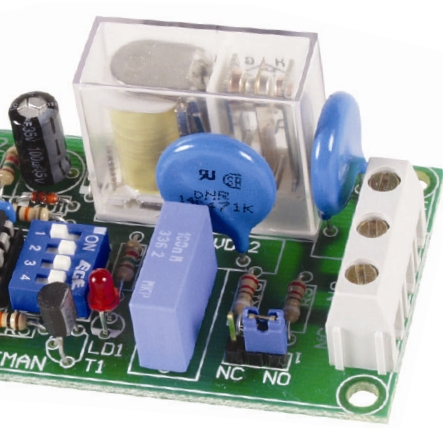

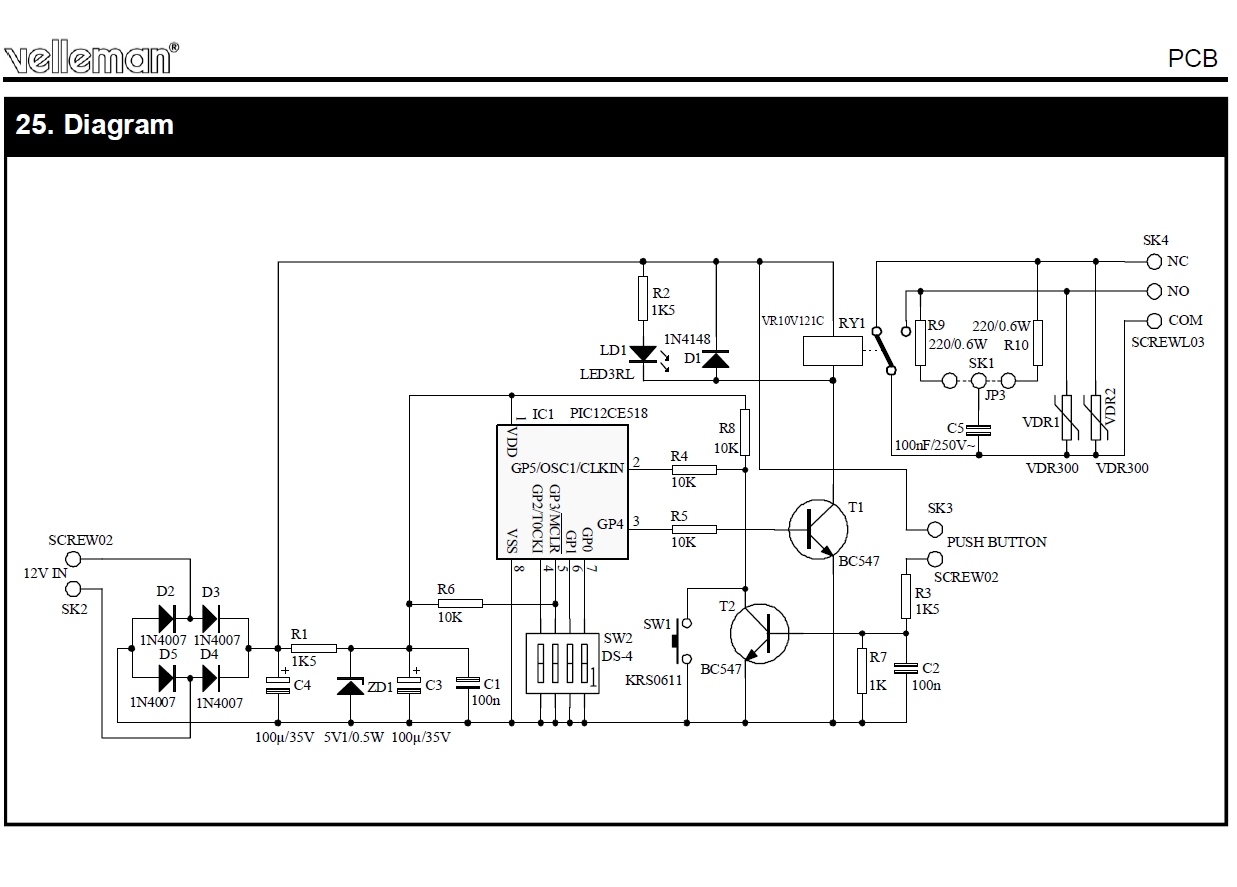

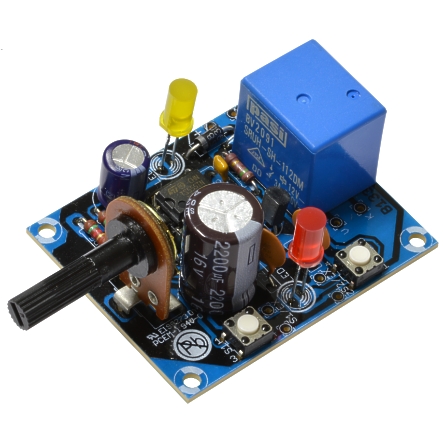

Achtung: Bei diesem Produkt handelt es sich um einen Elektronik-Bausatz welcher noch zusammengebaut werden muss. Hierfür sind Lötkenntnisse erforderlich! Es sind alle benötigten Platinenbauteilevorhanden sowie ein Bau-/Bestückungsplan. Der untere abgebildete Schaltplan kann Zubehörartikel zeigen, welche nicht mitgeliefert werden. Die originale 1. Abbildung zeigt den fertig zusammengebauten Bausatz mit seinen ganzen mitgeliefertenBauteilen.

Hinweis:
Produktfotos in unserem Shop zeigen nicht zwingend den Lieferumfang. Wir liefern die Ware mit dem vom Lieferanten beschriebenen Zubehör. Artikeldetails entnehmen sie bitte den jeweiligen Artikelbeschreibungen.

Zusätzliche Information zur Zeiteinstellung

LERNFUNKTION:

Die Lernfunktion ermöglicht die Festlegung von zwei Zeitverzögerungen zwischen 2s und 12 Tagen.

Diese Verzögerungen werden delay-1 und delay-2 genannt. Bei Verlassen wird delay-1 auf 3 Minuten eingestellt und delay-2 auf 30 Minuten. Alle Funktionen verwenden delay-1 als Zeitverzögerung, es sei denn, die Funktion verwendet beide oder keine einzige Zeitverzögerung. Sie können beide Zeiten mittels der Lernfunktion nach Belieben anpassen.

Die neuen gelernten Zeiten werden in einem EEPROM gespeichert und bleiben bei einer Stromunterbrechung gespeichert.

Erst wird delay-1 gespeichert:

Drücken Sie kurz auf den Platinen-Druckknopf. Die Belastung blinkt 1 x und bleibt danach ständig eingeschaltet. Das Registrieren der verstrichenen Zeit beginnt. Warten Sie bis die gewünschte Zeit verstrichen ist. Drücken Sie wiederum kurz auf den Platinen-Druckknopf, um das Registrieren zu beenden. Die Belastung wird ausgeschaltet. Die Belastung wird 1 x blinken. Um die registrierte Zeit zu bestätigen, müssen Sie den Platinen-Druckknopf innerhalb von 5 Sekunden nach der Beendigung des Registrierens kurz eindrücken. Die Belastung wird 1 x zur Bestätigung blinken.

Danach speichern Sie delay2:

Drücken Sie kurz auf den Platinen-Druckknopf. Die Belastung blinkt 2 x und bleibt danach ständig eingeschaltet. Das Registrieren der verstrichenen Zeit beginnt. Warten Sie bis die gewünschte Zeit verstrichen ist. Drücken Sie wiederum kurz auf den Platinen-Druckknopf, um das Registrieren zu beenden. Die Belastung wird ausgeschaltet. Die Belastung wird 2 x blinken. Um die registrierte Zeit zu bestätigen, müssen Sie den Druckknopf innerhalb von 5 Sekunden nach der Beendigung des Registrierens kurz eindrücken. Die Belastung wird 2 x zur Bestätigung blinken.

Tipp: Falls Sie delay-2 eine neue Zeit ‘lernen’ lassen wollen ohne dabei jedoch delay-1 anzupassen, dann halten Sie sich an die normale Vorgehensweise, aber bestätigen delay1 nach dem Registrieren nicht. Danach fahren Sie dann ganz einfach mit delay-2 fort.
