12V Relais DC Spule 3xWechsler 6013 3xUM je 10/20A Steckrelais
Artikelnummer: 47-826-0660
Produktinformationen "12V Relais DC Spule 3xWechsler 6013 3xUM je 10/20A Steckrelais"

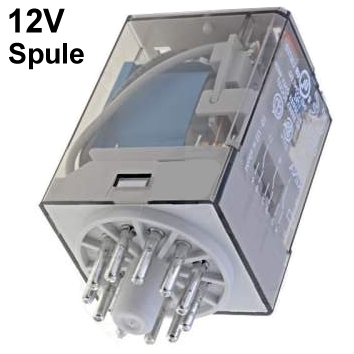

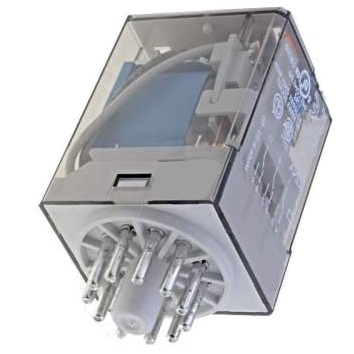

12V Relais Steckrelais mit 3x Wechslern (3xUM)
- 12V Relais (Spule) mit Prüftaste und Schaltstellungsanzeige

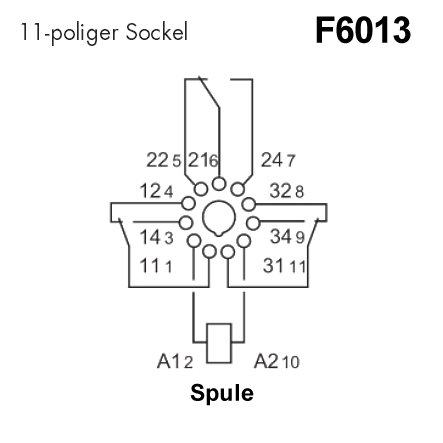

- 11-poliger Sockel Kreisrund (2x Spule 9x für 3 Wechsler)
- Spule: 12V (DC 9,6...13,2V)
- Spule: 110-Ohm Strom: 109mA 1,3W
- Kontakte 3x Wechsler = 3xUM
- Kontaktmaterial: AgNI = Silber-Nickel
- Kontaktbelastbarkeit je Kontakt:
- Dauerstrom max 10A / max Einschaltstrom: 20A
- Kontakte Nennspannung 250V max. Schaltspannung Kontakte : 400VAC
- bei Phasenmotorlast, AC3 - Betrieb (230 V AC) 0,37kW
- Min. Schaltlast Kontakte mW (V/mA) = 500mW (10V 5mA)
- bei DC Einsatz 30VDC 10A / 110VDC 0,4A / 220VDC 0,15A
- Spannungsfestigkeit offene Kontakte 1000VAC
- Temperatureinsatzbereich: -40...+70°C
- Nicht Waschdicht
- Relais Schutzart: RT-I
- Ansprech-/Abfallzeit: 11/4ms
- Mech. Lebensdauer: 20 x 10_6 (AC) - 50 x 10_6 (DC)

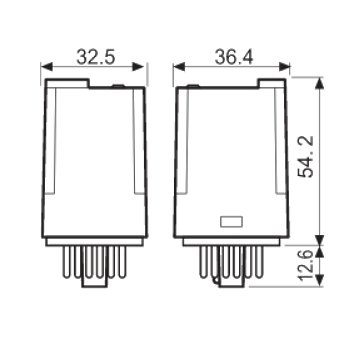

- Abm.: B:36,4mm T:32,5mm H:54,2mm / Höhe mit Steckk.: 66,8mm
Passende Relais - Fassung: 47-827-00010 ( Rundsockel ) siehe Zubehör-Register
