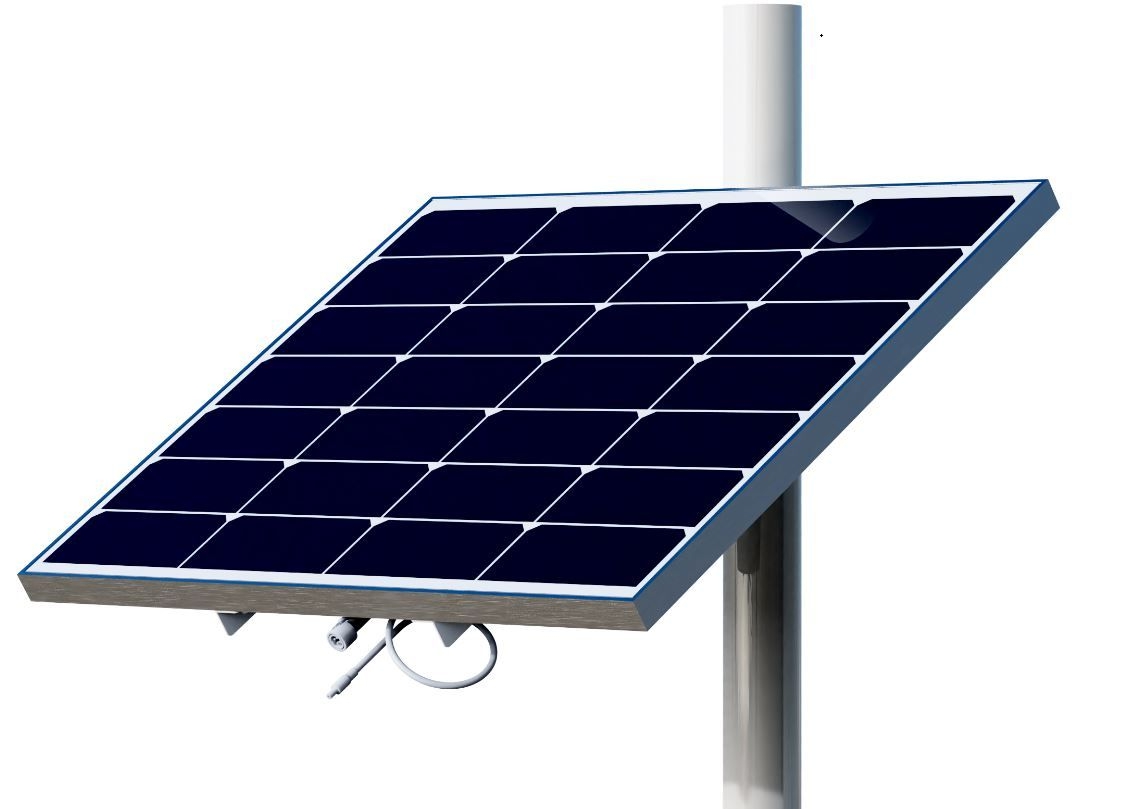

Autarkes Solarsystem 100W Solarpanel mit 50Ah Lithiumakku und Masthalter

Für den autarken Betrieb von 12Volt Gleichspannungssystemen aller Art im Außenbereich mit dem Akkugehäuse  auf der Rückseite der Solarzelle zur Mast oder Wandmontage.

+ Bis zu 20 Jahre Lebensdauer des monokristallinen Solarmoduls

+ Zum Schutz des Akkus ist eine Heizfunktion, Überladung-, Überentladung-, Überstrom-, Übertemperatur- und Kurzschluss-Schutzschaltung bereits integriert

+ Ausgestattet mit weiteren Schutzmechanismen wie Ausgleichsschutz, Rückwärtsanschlussschutz, Überspannungsschutz, Kurzschlussschutz und Überlastschutz

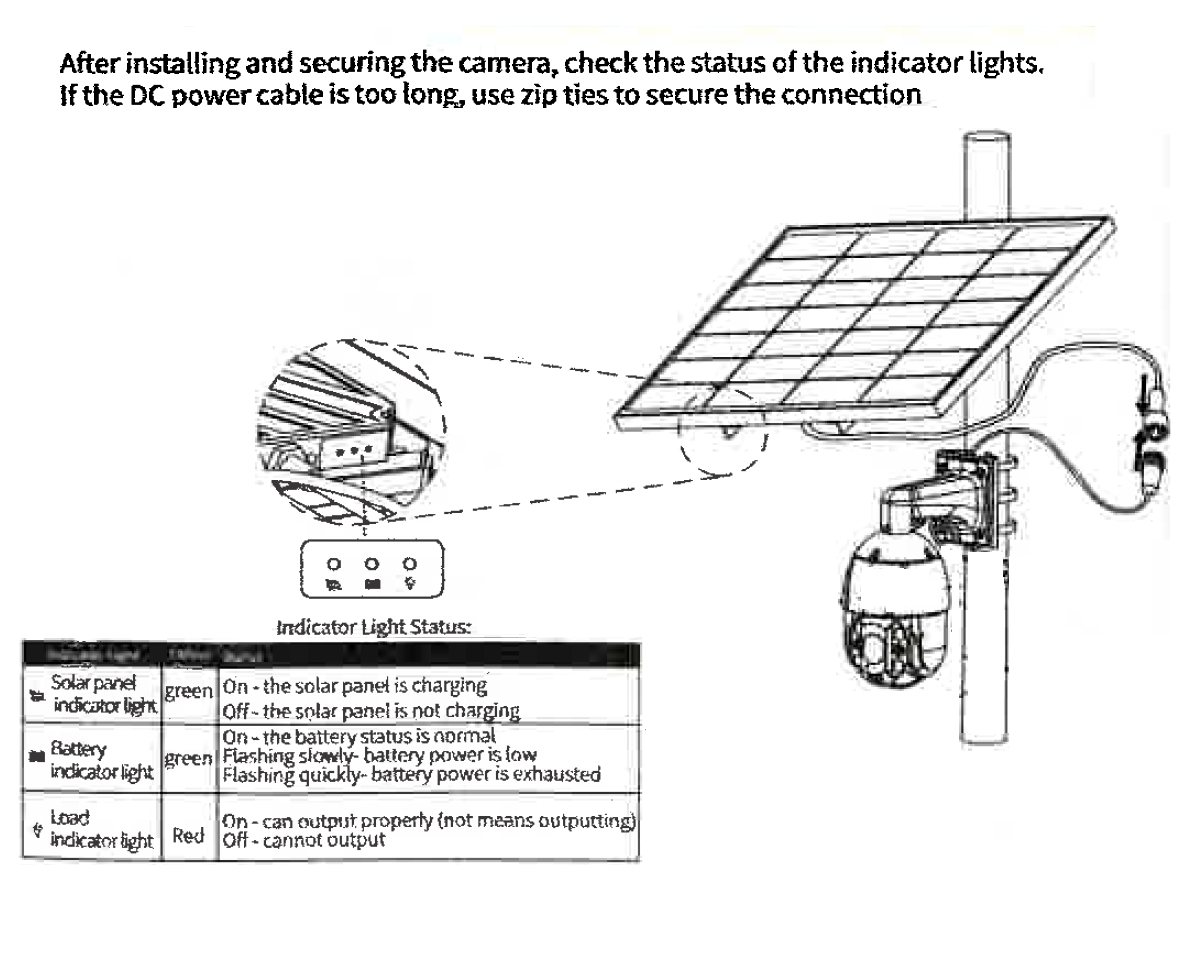

+ Das System verfügt über integrierte Überwachungsanzeigeleuchten, die in Echtzeit Rückmeldung zum Betriebszustand von Solarmodulen, Lithiumbatterien und Geräten geben und so eine einfache Anzeige ermöglichen.

+ Die Stromerzeugungseinheit verwendet hocheffiziente monokristalline Siliziumwafer mit einer Lebensdauer von über 20 Jahren.

+  Die Energiespeichereinheit verwendet ternäre Lithiumbatterien bzw. Akkus, die sicher, zuverlässig und tief zyklisch sind und eine Lebensdauer von mindestens 5 Jahren haben.

+ Hergestellt aus vollständig verzinktem Stahl, präzise gefertigt, stabil und zuverlässig ohne Wackeln.

+ Dieses Produkt ( Heizmodell ) unterstützt automatisches Heizen und funktioniert nicht in Bereichen mit extrem tiefen bzw. niedrigen Temperaturen also in Polarregionen, in Deutschland, Schweiz usw. jedoch sehr sehr zuverlässig !

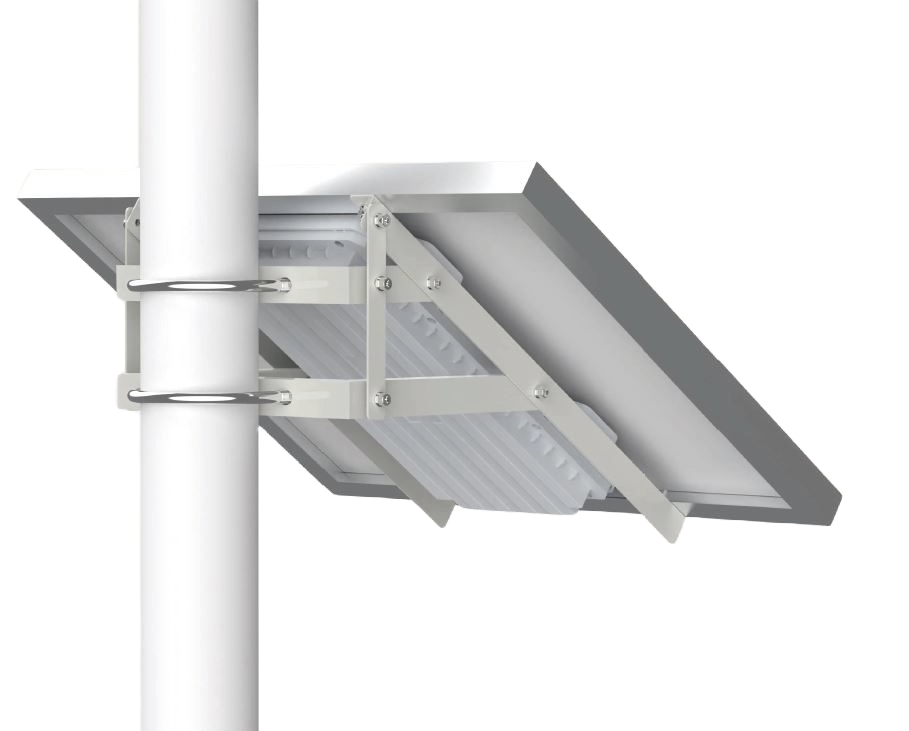

+ Das System kommt mit einem U-förmigem Montagebügel anwendbar auf Masten mit einem Durchmesser von 80-114mm der auch  für die Säulenmontage verwendet werden kann.

+ Die Leitungen auf der Rückseite sind mit 2 Steckern verbunden. 1x Verbinder zur Solarzelle und 1x 12VDC Ausgang für den Verbraucher. Eine wasserdicht Steckerausführung nach IP65 Norm mit Gummidichtung sorgt für eine solide und langlebige Verbindung.

+ Dieses System entspricht den Sicherheitsanforderungen GB31241 für Lithium-Ionen-Batterien und Akkupacks für tragbare elektronische Produkte.

Technische Kurzdaten :

+ Solarleistung: 100W Monokristallin

+ Akku-Nennkapazität 50Ah ( intern verbaut unter der Solarzelle siehe auch weitere Bilder )

+ Nennspannung  12Volt DC System (  max 14,8V DC )

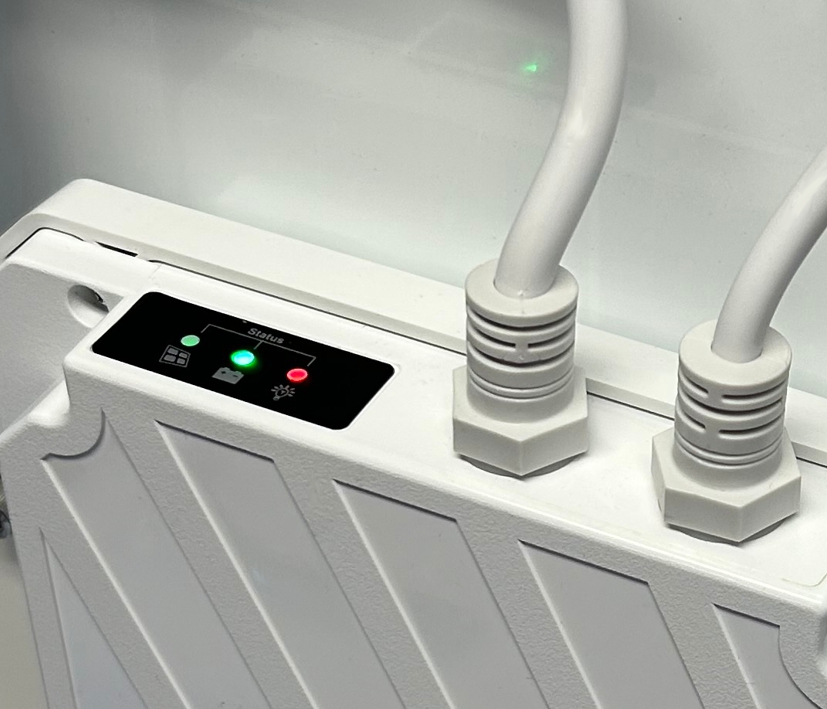

+ 3-fach Status-LED Anzeige am Akkupack integriert ( Solar On + Akku OK + Ausgang OK )

+ IP-Schutzart IP66 Outdoor

+ Gesamt-Gewicht 14,2kg

Weitere Technische Daten :

+ Solarmodul alleine gesehen : Solarleistung: 100W / Leerlaufspannung: 21,8V / Kurzschlussstrom: 5,8A  / Betriebsspannung Ausgang zum Akkumodul: 18,2V / Arbeitsstrom: 5,5A / Klasse: A Monocrystalin

+ Akkuparameter alleine gesehen : Nennkapazität 50Ah / Nennspannung 14,8V / Lade-Abschaltspannung 16,8 V / Lade-Wiederherstellungsspannung 16,4V / Überladeschutzverzögerung 1s

+ Integrierter MPPT Solar-Laderegler :

+ Maximaler Ladestrom 10A / Überlade-Wiederherstellungsverzögerung 10s

+ Überentladungs-Abschaltspannung 12V / Überentladungs-Wiederherstellungsspannung 12,8V

+ Überentladungsschutzverzögerung 10s / Überentladungs-Wiederherstellungsverzögerung 1s

+ Maximaler Entladestrom 10A / Schutzverzögerung 5sek.

+ Entladestrom-Überstromschutz 30A / Kurzschlussschutzstrom 100 A

+ Kurzschlussschutz-Reaktionszeit = 300 uS

+ Wiederherstellung des Kurzschlussschutzes: Der Kurzschlussschutz wird 5 Sekunden nach Beseitigung des Kurzschlussfehlers wiederhergestellt.

+ Heizstart: Die Temperatur des Akkupacks liegt unter -10°C

+ Heizende: Die Temperatur des Akkupacks liegt über +5°C

Allgemeine weitere Parameter:

+ Ladetemperaturbereich -10°C .... +60°C / + Entladetemperaturbereich -30°C .... +65°C

+ Material Halterung: Q235 Oberflächenspritzkunststoff / Batteriefach: PC+ASA-Legierung

+ Komponentenrahmen: Aluminiumlegierung IP-Schutzart IP66

+ 12V DC Ausgang über Hohlstecker 5,5x2,1mm ( 12V DC 5,5A ) Länge ca. 1,3m

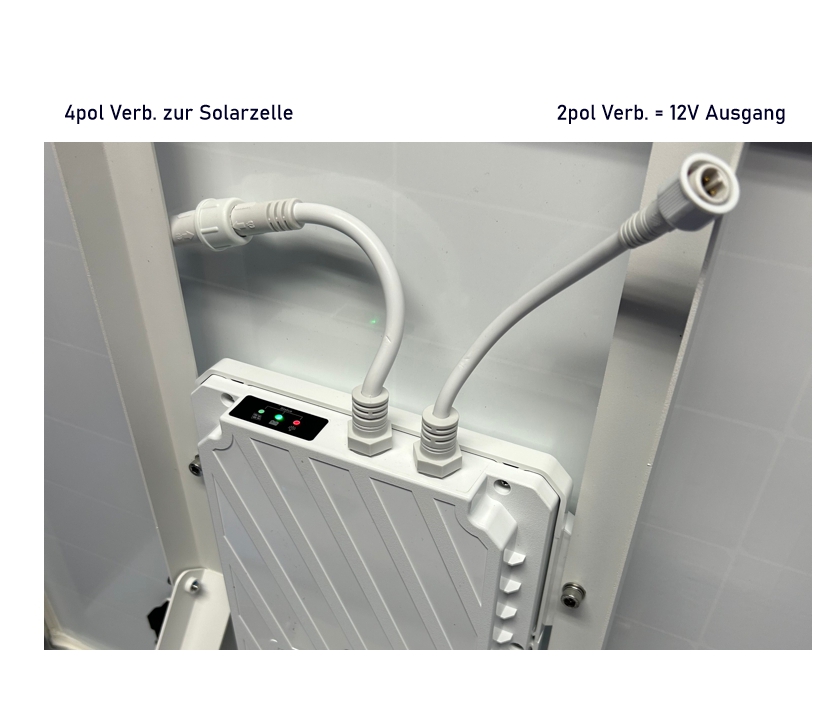

+ 2x Steckverbinder Rückseitig am Akkupack ( 1x Verbindung zur Solarzelle ( 4pol ) und 1x 12V Ausgang ( 2pol )

+ Solarpanel Abmessungen 767 x 630 x 30mm / Tiefe mit Akku 75mm liegend / Gewicht : 5,1kg

+ Batterieabmessungen 418 x 248 x 60mm / Gewicht: 4,2kg

+ Gesamte Verpackungsabmessungen 830 x 690 x 100mm

+ Gesamtgewicht : 14,2kg

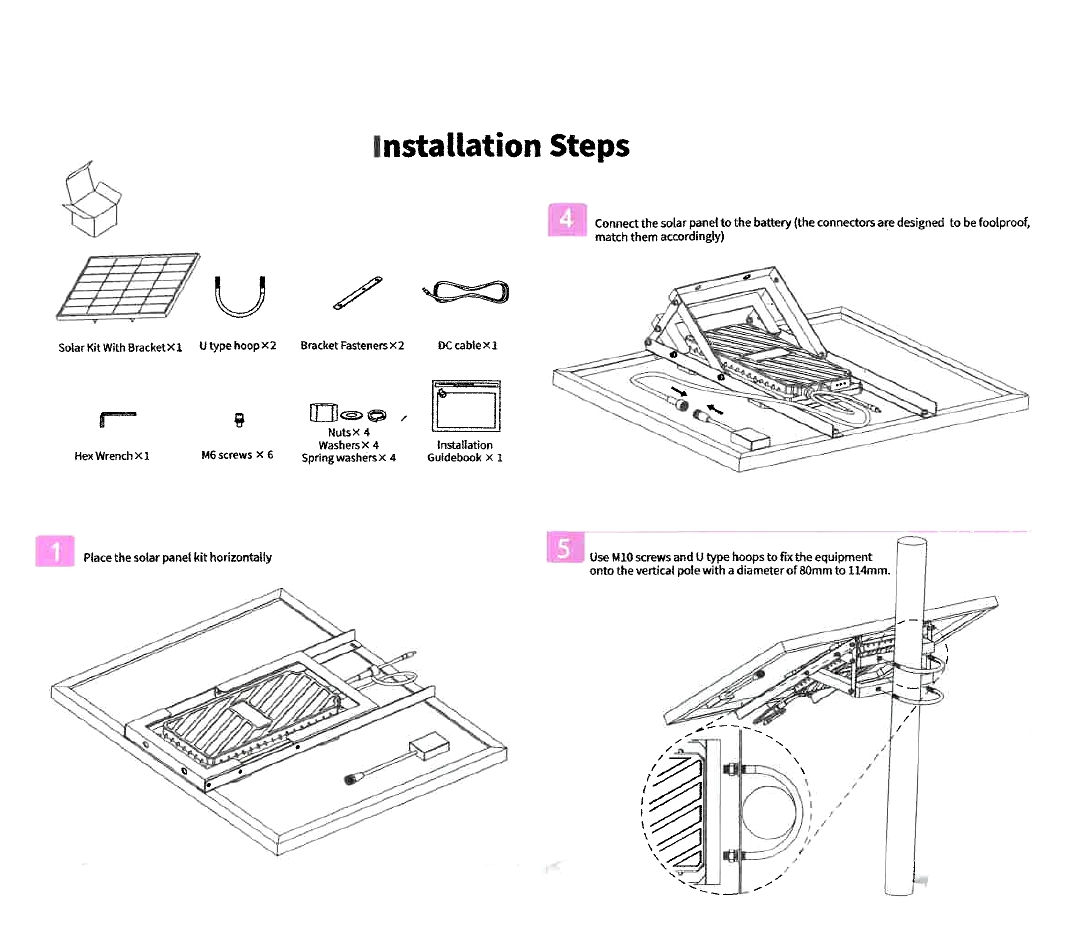

Lieferumfang inkl. U-Bügel, Schrauben, Akkupack, Solarzelle, 1,2m Ausgangskabel mit üblichem Hohlstecker

Der abgebildete Mast ist natürlich nicht im Lieferumfang dies dient nur dem besseren Verständnis für die Montage bzw. Befestigung am Einsatzort .

weiteres Zubehör erhältlich :

Art-Nr 41-109-00290 = 3m DC-Kabel Verlängerung Ausgang 5,5x2,1mm Stecker auf Kupplung

Art-Nr 41-109-00400 = 5m DC-Kabel Verlängerung Ausgang 5,5x2,1mm Stecker auf Kupplung

Art-Nr 42-690-03101 = Kabelmuffe wasserdicht Gelmuffe 86x46x27mm für Hohlsteckerverlängerung

------------

Art-Nr 78-305-00205 = Wandhalter Mastbügel für einen Mast bzw. Rohr Abstand 29-30cm - Paar -

Art-Nr 78-305-00210 = Wandhalter Mastbügel für einen Mast bzw. Rohr Abstand 45-50cm - Paar -

Art-Nr 78-305-00080 = L-Wandhalter mit 48mm ALU-Rohr und 350mm Ausleger
