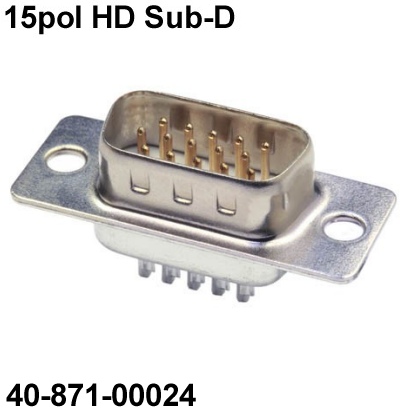

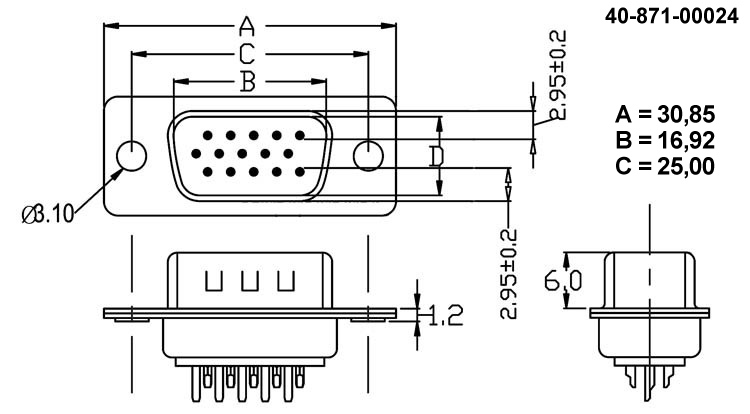

SUB-D 15pol Stecker Lötkelch HD 3reihig VGA Stecker Monitorstecker

9pol Sub-D Haube mit Schnappverschluss Zweiteiliges Schalengehäuse mit Zugentlastung Farbe: Schwarz Black  Kabeleinlass für Kabeldurchmesser bis 7,2mm Geeignet für die Aufnahme von Sub-D 9pol Verbinder  (2-reihig) oder auch 15pol HD (3-reihige) Verbinder Zubehör siehe (Zubehör-Register)

D-Sub bzw. Sub-D Rändelschraube Gesamtlänge: 44mm ( Zeichnung siehe weitere Bilder )  Gewinde Sub-D typisch UNC4-40 passend zum Sechskantbolzen die überall bei Sub-D / D-Sub zum Einsatz kommen  Typische Anwendung in Sub-D Gehäusen die dort eingesetzt werden  Verwendung für Sub-D / D-Sub Kunstoff- oder Metallgehäuse Im Prinzip bei der ganzen Serie einsetzbar egal ob 9pol, 15pol, 25pol etc

D-Sub Befestigung / Sub-D Schrauben Satz / Sechskantbolzen 1x Paar = 2-Sätze bestehend aus 8 Teilen ( satzweise verpackt ) je 2 St. Abstandsbolzen, Federringen, Unterlegscheiben und Muttern Gewinde UNC4-40 mit Innen- und Außengewinde 2x Sechskantbolzen = 1x Paar = Satzweise verpackt mit Mutter, Scheiben usw.  Abmessungen siehe auch Zeichnung weitere Bilder !  Kantbolzenlänge ( A ) = 4,8mm ( üblichste )  Länge des Außengewindes: 7mm Gesamtlänge ( B) = 11,8mm  Schlüsselweite = 5,0mm

9pol SUB-D Haube Kunststoff mit seitlicher Kabelausgang Sub-D bzw. D-Sub Haube für 9pol Sub-D Verbinder oder auch 15pol HD ( 3-reihig z.B. wie bei VGA )  Haube seitlicher Kabeleingang Kunststoffhaube metallisiert Zweiteiliges metallisiertes Kunststoffgehäuse mit seitlichem Kabeleingang Rändelschrauben Abmessungen siehe Zeichnung weitere Bilder !  passendes Zubehör siehe unter (Zubehör-Register)

9pol Sub-D Haube bzw. 9pol D-Sub Haube für 9pol Verbinder  Zweiteiliges Kunststoff metallisiert Schalengehäuse mit Zugentlastung Inkl. Schrauben, Kleinteile Durch das metallisieren ergibt sich eine HF-dichte Abschirmung, welche elektromagnetische Störungen weitgehend verhindert. Abmessung ca.: L: 40mm B: 21mm (30,5mm) H: 16mm. Kabeleinlass für Kabeldurchmesser bis 7,2mm Geeignet für die Aufnahme von Sub-D Buchsen und Stecker mit B: 30,5mm H:12,5mm z.B. 9pol. (2-reihig) und auch 15pol. HD (3-reihig) pasendes Zubehör siehe Zubehör-Register

9pol Sub-D Haube bzw. D-Sub Vollmetallhaube zu 9pol und (15pol 3-reihige VGA) Sub-D Verbinder  durch Ganzmetallausführung sehr gute Abschirmung Zweiteiliges Schalengehäuse mit Zugentlastung Vollmetall Ausführung Inkl. Schrauben, Kleinteile Befestigungsschrauben UNC4-40 Kabeleinlass für Kabeldurchmesser bis 7,0mm Geeignet für die Aufnahme von Sub-D Buchsen und Stecker z.B. 9pol. (2-reihig), 15pol. HD (3-reihig) passende Sub-D Stecker siehe (Zubehör-Register)

9pol Sub-D Haube Kunststoff  zweiteiliges Schalengehäuse mit Zugentlastung Farbe: Grau Inkl. Schrauben, Kleinteile Kabeleinlass für Kabeldurchmesser bis 7,2mm Geeignet für die Aufnahme von Sub-D 9pol Verbinder  (2-reihig) oder auch 15pol HD (3-reihige) Verbinder passende Verbinder bzw. Zubehör siehe (Zubehör-Register unten)

15pol Sub-D Buchse bzw. D-Sub Buchse 15-polig (female) VGA Standard  15polig HD mit 3-reihige Kontaktanordnung 15-polig vergoldete Kontakte Lötkelche Einsatz z.B. PC Computer, Notebook usw. als VGA Abmessungen B: 30,85mm H: 12,5mm passende Hauben aus der 9pol Serie (siehe Zuheör-Register)
