5,5x2,5mm Hohlstecker Buchse Einbaubuchse rund isoliert
| Anzahl | Stückpreis |
|---|---|
| Bis 9 | 1,10 €* 1,40 €* (21.43% gespart) |
| Bis 24 | 1,00 €* |
| Bis 99 | 0,95 €* |
| Ab 100 | 0,90 €* |
Sofort verfügbar, Lieferzeit: 2-4 Tage
Artikelnummer: 93-862-00050
Produktinformationen "5,5x2,5mm Hohlstecker Buchse Einbaubuchse rund isoliert"

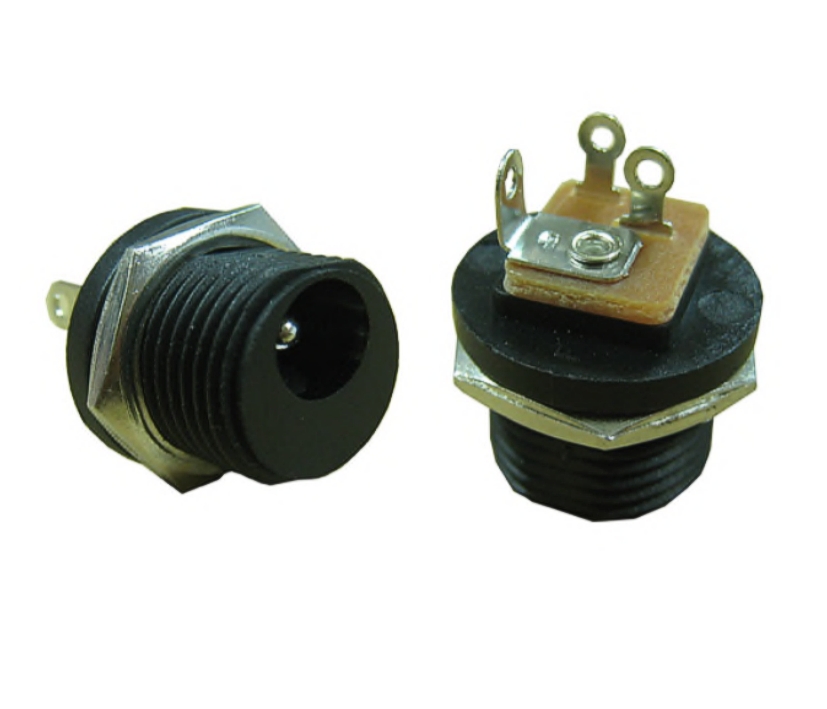

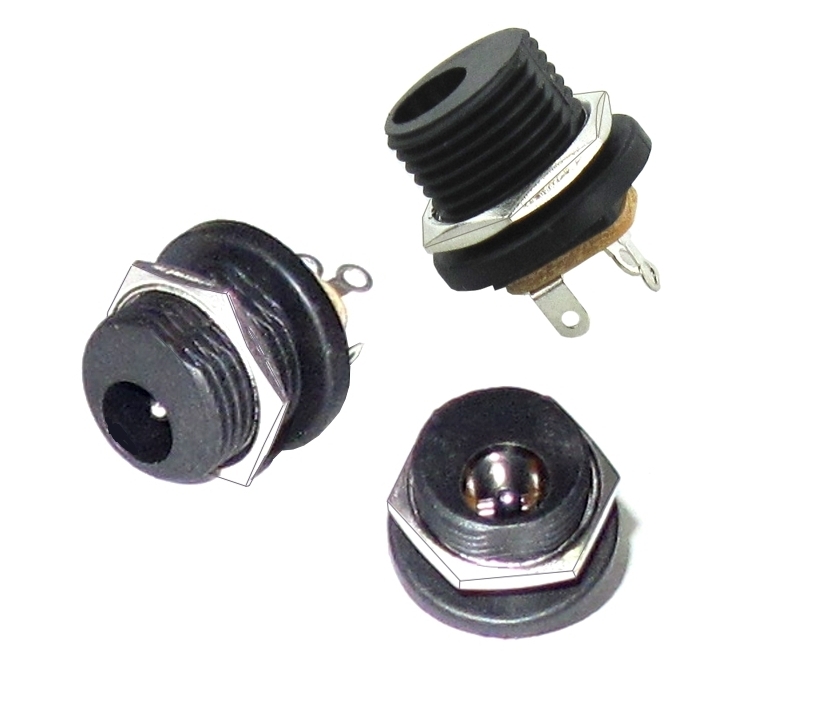

5,5x2,5mm Hohlstecker Buchse Einbaubuchse rund isoliert
- Kunststoff vollisoliert mit
- 3-Lötkontakte mit integriertem Schaltkontakt ( Öffnerkontakt siehe auch Zeichnung weitere Bilder )
- Kunststoff vollisoliert mit Überwurfmutter für die Zentrafbefestigung
Kontaktbereich :
Einbau-Buchse für Hohlstecker mit Durchmesser 5,5mm / Innenstift: 2,50mm
Innnen-Durchmesser der Buchse : 5,8mm / Innenstift : 2,4mm
3 Lötkontakte mit integr. Schaltkontakt ( Bei Verwendung mit DC = Masseöffner wenn Stecker gesteckt )
Spezifikation Kontakt Rating 12V 1A / 30V 0,5A verwendbar für DC oder AC
Resistance : 30mOhm / After life test <60mOhm / Plug shield to sockets Initial <50mOhm / Alter life test < 100mOhm
Isolation Resistande 100Mohm @ 500VDC

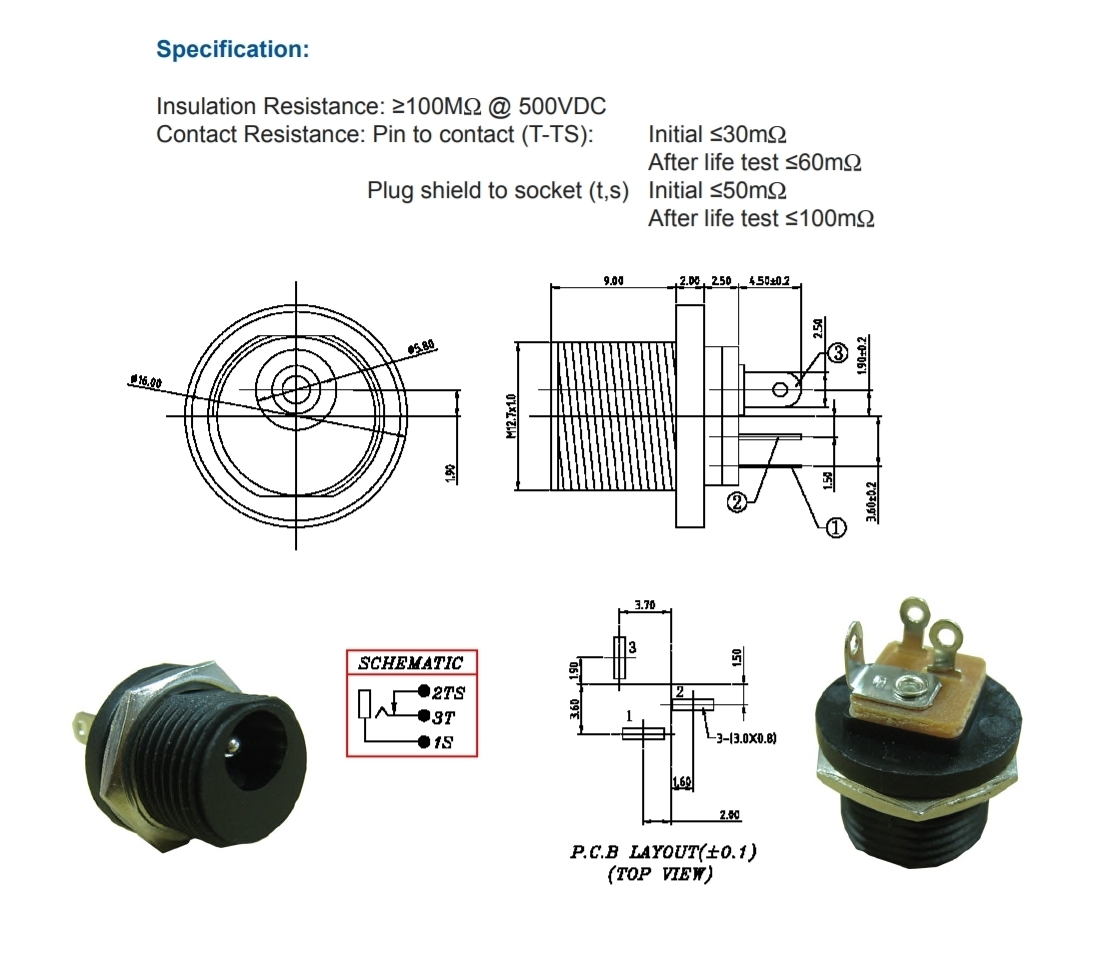

- Abmessungen siehe auch Zeichnung weitere Bilder
- B = Einbau-Durchmesser: 11,4mm gemessen runde Seiten ( lt. Datenblatt = 11,25mm )
- Einbau-Durchmesser: 10,2mm gemessen flache Seiten ( Datenblatt = k.A. )
- A = Durchmesser Wulst hinten: 15,5mm gemessen ( lt. Datenblatt = 15,6mm = max 16,00mm )
- Wulsthöhe : 1,85mm ( lt. Datenblatt max 2,0mm )
- E = Gewinde bzw. Halslänge: 8,76mm gemessen ( (lt. Datenblatt = 8,75mm max 9,0mm )
- Stärke der Überwurfmutter ca. 1,6mm gemessen ( Datenblatt = k.A. )
- daher geeignet für Wandungen bis 7,0mm
- D = Gesamtlänge mit Lötkontakten : 18,00mm ( lt. Datenblatt = D max 18,14mm )
ZUSATZINFO - Diese Einbaubuchse ist wie folgt erhältlich :
- Art-Nr 93-862-00040 = Einbaubuchse 2.1 / 5,5mm Rund Kunststoffgewinde isoliert
- Art-Nr 93-862-00050 = Einbaubuchse 2.5 / 5,5mm Rund Kunststoffgewinde isoliert
